Phớt tsn SKF cho gối đỡ SNL, trục d 35 đến 165 mm, loại L, A, C, S, ND

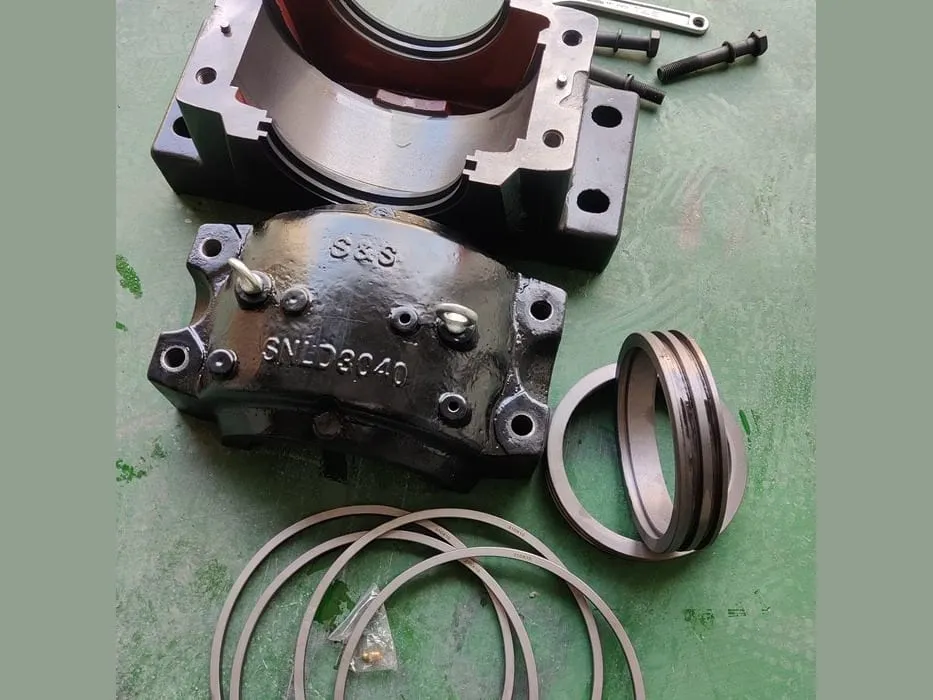

Phớt tsn (còn gọi phớt gối SNL, seal TSN SNL) của SKF là phớt rời cho gối đỡ chia đôi SNL, gồm các hậu tố L, A, C, S, ND. Kiểu TSN…L bốn môi nhựa TPE chạy -40 đến +100 °C, tốc độ chu vi tới 13 m/s; số sau TSN trùng số hiệu gối, TSN 511 L đi với SNL 511.

Phớt TSN là gì, khác phớt chặn dầu trục thường thế nào

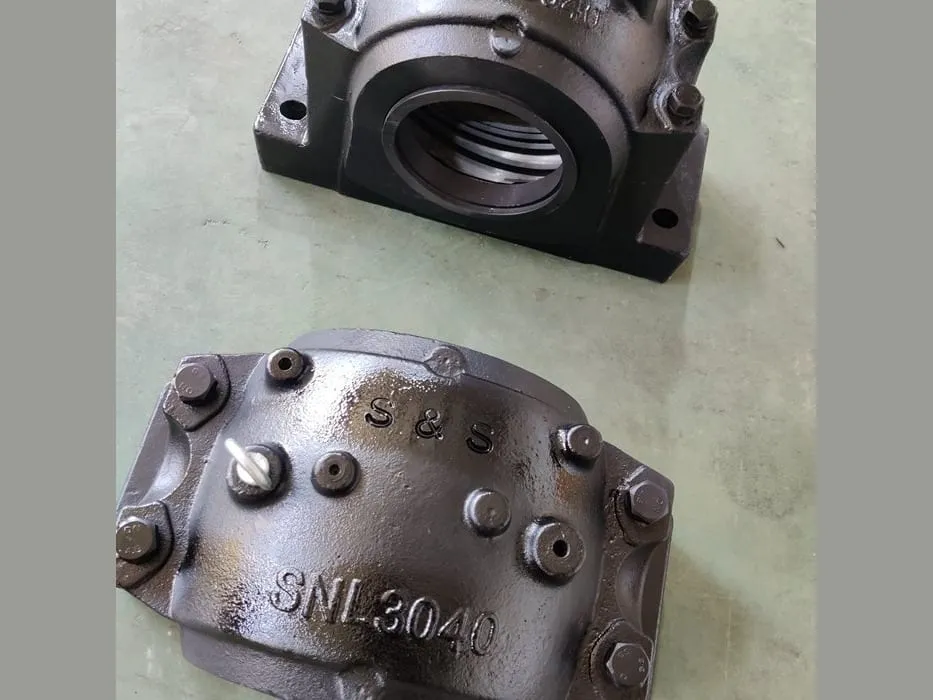

Phớt trục quay một môi chọn theo ba số đo d x D x b, như phớt SKF HMSA10. Phớt TSN chọn theo số hiệu gối: gối SNL 511 dùng TSN 511, tương ứng trục 50 mm tại phớt. Chọn theo số vòng bi sẽ nhầm cỡ.

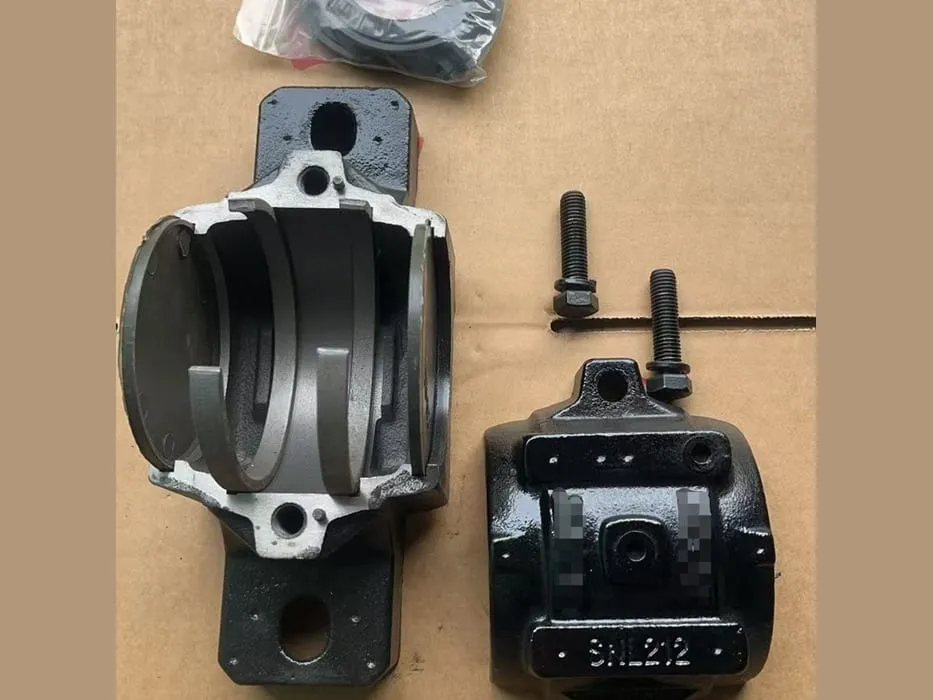

TSN bán theo gói hai phớt cho hai đầu gối đỡ SNL, thuộc danh mục phớt chặn dầu của kho.

Các loại TSN theo hậu tố L, A, C, S, ND

Hậu tố sau số hiệu gối cho biết kết cấu và tốc độ chu vi cho phép: L tới 13 m/s, A tới 7 m/s, C tới 4 m/s, ND tới 12 m/s, S là mê cung không giới hạn tốc độ bởi phớt.

• TSN…L: bốn môi tách đôi, nhựa TPE, ma sát thấp, từ TSN 507 L đến TSN 532 L.
• TSN…A: V-ring cao su quay theo trục, kèm vòng thép mạ kẽm giữ môi; vượt 7 m/s thì có vòng đỡ.
• TSN…C: vòng nỉ thấm dầu, kết cấu đơn giản cho mỡ.
• TSN…S: vòng mê cung, -50 đến +200 °C, lệch trục khoảng 0,3°, dịch trục không giới hạn.
• TSN…ND: mê cung hướng tâm cộng V-ring, nạp mỡ bằng bơm, cho bụi bẩn nặng.
• TSN…G: hai môi, kiểu cũ, tới 8 m/s, -40 đến +100 °C; catalogue SNL hiện hành của SKF không còn liệt kê.

Thông số kỹ thuật phớt TSN

Phớt TSN…L chạy -40 đến +100 °C, tốc độ chu vi tới 13 m/s, trục h9 nhám Ra tối đa 3,2 µm. Bảng dưới tóm các kiểu theo tài liệu gối SNL của SKF.

Thông số	Giá trị
Dải cỡ trong bảng tra của kho	Trục d 35 đến 165 mm, đường kính ngoài D 59,5 đến 212,5 mm, 39 mã
TSN…L, nhiệt độ	-40 đến +100 °C
TSN…L, tốc độ chu vi tối đa	13 m/s, kể cả gối có lỗ thoát mỡ (hậu tố V); bôi mỡ
TSN…L, vật liệu	Elastomer nhiệt dẻo TPE công thức riêng, bề mặt tiếp xúc nhẵn
TSN…L, trục	Dung sai h9, mài, Ra tối đa 3,2 µm
TSN…L, lệch trục	Khoảng 1° (trục đến 100 mm), khoảng 0,5° (trục lớn hơn); dịch trục không giới hạn
TSN…A, nhiệt độ và tốc độ	-40 đến +100 °C; tới 7 m/s, trên 7 m/s khi có vòng đỡ trục
TSN…A, lệch và dịch trục	Lệch khoảng 1,5° (trục 50 mm), giảm còn khoảng 1° (trục từ 150 mm); dịch ±1 mm (trục ≤ 65 mm), ±1,2 mm (70 đến 100 mm), ±1,5 mm (lớn hơn)
TSN…C (nỉ), nhiệt độ và tốc độ	-40 đến +100 °C; tới 4 m/s, trên 4 m/s thành seal khe hở; chèn FSB chịu tới +250 °C ở 2 m/s
TSN…S (mê cung)	-50 đến +200 °C; lệch khoảng 0,3°; trục h9
TSN…ND (taconite)	-40 đến +100 °C; tới 12 m/s; lệch khoảng 0,5°

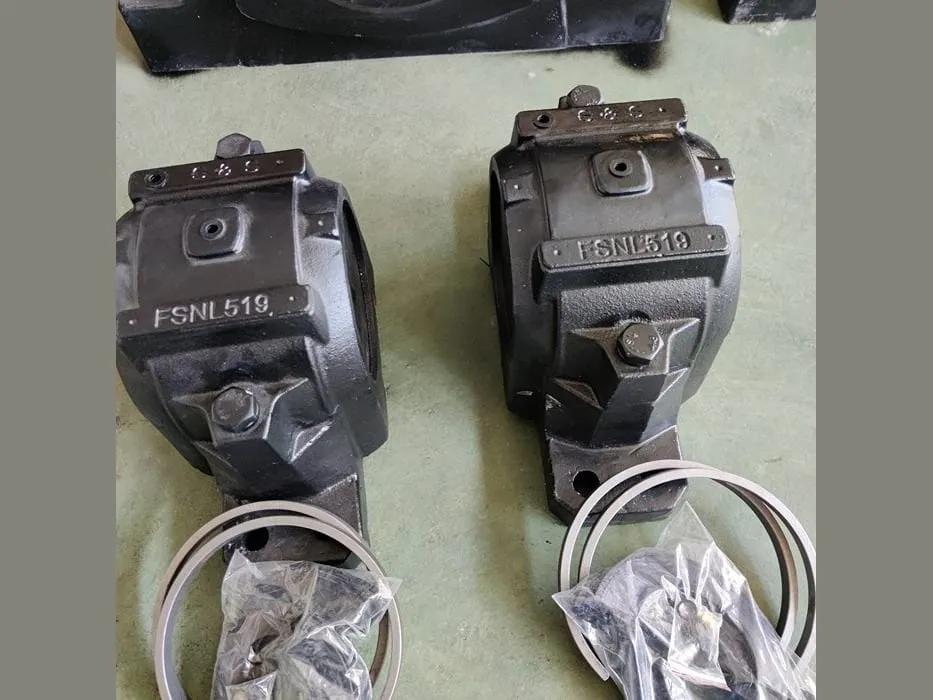

Bao gói	Mỗi gói L hoặc A có 2 phớt, dùng cho hai đầu hoặc dự phòng; mê cung bán rời từng vòng
Ký hiệu	TSN + số hiệu cỡ + hậu tố L, A, C, S, ND, ví dụ TSN 511 L
Quy đổi tốc độ, trục 35 mm	13 m/s ≈ 7.090 vòng/phút; 7 m/s ≈ 3.820 vòng/phút; 4 m/s ≈ 2.180 vòng/phút

Mã phớt TSN thông dụng theo cỡ, tốc độ và nhiệt độ

Mười hai mã mẫu: d, D, b (mm), kiểu, tốc độ chu vi và dải nhiệt; kích thước theo bảng tra của kho.

Mã	Kiểu	d trục (mm)	D (mm)	b (mm)	Tốc độ chu vi tối đa (m/s)	Nhiệt (°C)
TSN 508 L	Bốn môi	35	59,5	12,5	13	-40 đến +100
TSN 509 L	Bốn môi	40	64,5	12,5	13	-40 đến +100
TSN 511 L	Bốn môi	50	75,5	12,5	13	-40 đến +100
TSN 513 A	V-ring	60	85,5	11,8	7 (hơn nếu có vòng đỡ)	-40 đến +100
TSN 513 L	Bốn môi	60	85,5	13,5	13	-40 đến +100
TSN 515 L	Bốn môi	65	95,5	15	13	-40 đến +100
TSN 517 S	Mê cung	75	103,5	22	không giới hạn bởi seal	-50 đến +200

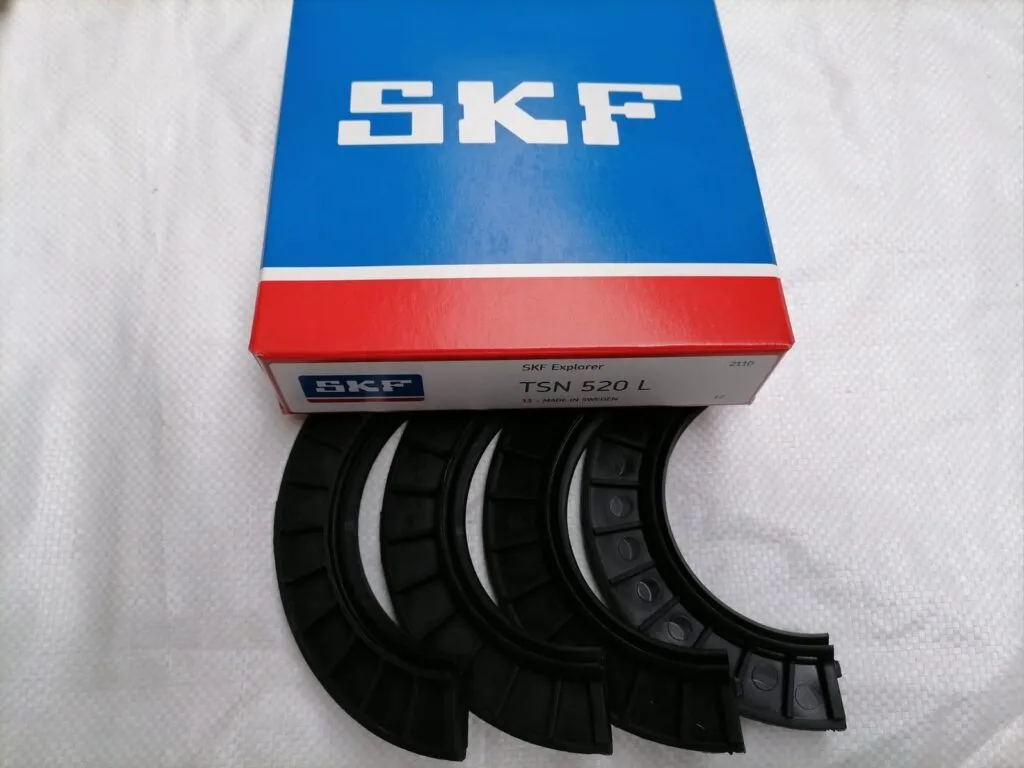

TSN 520 L	Bốn môi	90	147,5	16	13	-40 đến +100
TSN 522 C	Nỉ	100	157,5	14	4	-40 đến +100
TSN 524 L	Bốn môi	110	167,5	16	13	-40 đến +100
TSN 528 C	Nỉ	125	187,5	14	4	-40 đến +100
TSN 532 L	Bốn môi	140	212,5	15	13	-40 đến +100

Kích thước TSN 509 L giữa các nguồn lệch (64,5 so với 63,1 mm); bảng ghi 64,5 mm, chưa đối chiếu bản vẽ SKF.

Bảng tra kích thước phớt TSN theo số hiệu gối SNL

Bảng tra gồm d, D, b (mm) của 39 mã gốc thuộc nhóm TSN, trục d từ 35 đến 165 mm, đường kính ngoài D từ 59,5 đến 212,5 mm. Số sau TSN theo số hiệu gối SNL.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
TSN	35 – 165	59,5 – 212,5	39	TSN 508 L, TSN 608 L, TSN 509 L

Nhóm	Mã	d (mm)	D (mm)	Bề dày b (mm)
TSN	TSN 508 L	35	59,5	12,5
TSN	TSN 608 L	35	70,5	12,5
TSN	TSN 509 L	40	64,5	12,5
TSN	TSN 609 L	40	75,5	12,5
TSN	TSN 510 L	45	70,5	12,5
TSN	TSN 610 L	45	80,5	12,5
TSN	TSN 511 L	50	75,5	12,5
TSN	TSN 209 A	55	75,5	8,5
TSN	TSN 512 L	55	80,5	13,5
TSN	TSN 612 L	55	95,5	13,5
TSN	TSN 513 A	60	85,5	11,8
TSN	TSN 513 L	60	85,5	13,5
TSN	TSN 613 L	60	101	13,5
TSN	TSN 211 A	65	85,5	8,5
TSN	TSN 515 L	65	95,5	15
TSN	TSN 615 L	65	111	15
TSN	TSN 516 L	70	101	15
TSN	TSN 616 L	70	141	14
TSN	TSN 517 S	75	103,5	22
TSN	TSN 517 L	75	106	15
TSN	TSN 617 L	75	147,5	14
TSN	TSN 518 L	80	111	15
TSN	TSN 519 L	85	141	14
TSN	TSN 520 A	90	147,5	14,8
TSN	TSN 520 L	90	147,5	16
TSN	TSN 218 L	100	128,5	15
TSN	TSN 522 C	100	157,5	14
TSN	TSN 522 L	100	157,5	16
TSN	TSN 524 L	110	167,5	16
TSN	TSN 526 L	115	177,5	16
TSN	TSN 528 C	125	187,5	14
TSN	TSN 528 L	125	187,5	16
TSN	TSN 224 A	135	167,5	16,3
TSN	TSN 224 L	135	167,5	16
TSN	TSN 530 C	135	202,5	14
TSN	TSN 530 L	135	202,5	16
TSN	TSN 532 L	140	212,5	15
TSN	TSN 228 L	155	187,5	15
TSN	TSN 230 L	165	202,5	16

• Đọc mã: TSN 511 L là phớt kiểu L cho gối SNL 511, trục 50 mm tại phớt.

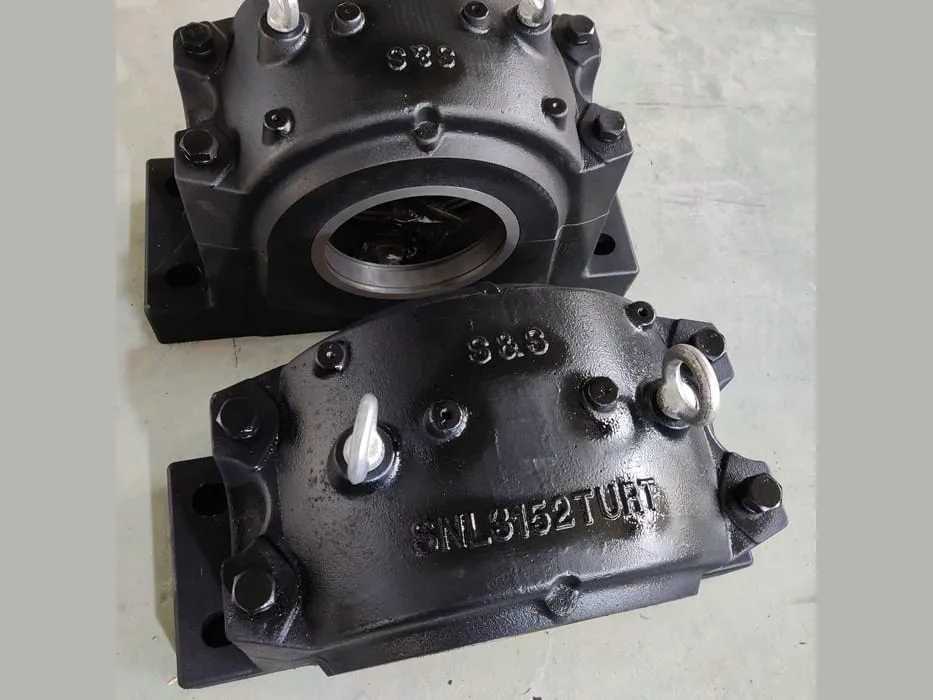

• Gối bôi dầu có phớt riêng, đặt theo bộ SNL…TURU.

Bảng giá phớt TSN

Giá bán lẻ tham khảo tính theo cái, chưa VAT 8%, hàng SKF chính hãng có CO, CQ; bảng gồm các cỡ TSN theo kiểu. Đơn số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/cái)
TSN	TSN 508 L	từ 201.000
TSN	TSN 509 L	từ 211.000
TSN	TSN 609 L	từ 283.000
TSN	TSN 510 L	từ 255.000
TSN	TSN 511 L	từ 238.000
TSN	TSN 209 A	từ 426.000
TSN	TSN 512 L	từ 249.000
TSN	TSN 612 L	từ 384.000
TSN	TSN 513 A	từ 377.000
TSN	TSN 513 L	từ 242.000
TSN	TSN 613 L	từ 332.000
TSN	TSN 515 L	từ 260.000
TSN	TSN 516 L	từ 263.000
TSN	TSN 616 L	từ 610.000
TSN	TSN 517 L	từ 287.000
TSN	TSN 617 L	từ 640.300
TSN	TSN 518 L	từ 311.000
TSN	TSN 519 L	từ 513.000
TSN	TSN 520 A	từ 750.000
TSN	TSN 520 L	từ 590.000
TSN	TSN 218 L	từ 441.000
TSN	TSN 522 L	từ 644.000
TSN	TSN 524 L	từ 540.000
TSN	TSN 526 L	từ 611.000
TSN	TSN 528 L	từ 669.000
TSN	TSN 224 A	từ 1.061.000
TSN	TSN 224 L	từ 978.900
TSN	TSN 530 L	từ 870.000
TSN	TSN 532 L	từ 911.000
TSN	TSN 228 L	từ 981.000
TSN	TSN 230 L	từ 1.256.200

Cách chọn phớt TSN theo số gối, tốc độ và nhiệt độ

Số sau TSN lấy theo số hiệu gối, còn kiểu chọn theo tốc độ và độ bẩn: L cho tốc độ cao, ma sát thấp, bôi mỡ, tới 13 m/s. Nhiệt trên +100 °C dùng mê cung S, tới +200 °C.

• Bụi nhiều, trục sần, tốc độ trung bình: TSN…A, tới 7 m/s, thêm vòng đỡ để vượt 7 m/s.
• Bẩn nặng, bụi quặng: TSN…ND.
• Nhiệt cao hơn: nỉ FSB chịu tới +250 °C ở 2 m/s.

Lỗi thường gặp ở phớt TSN và cách xử lý

Bốn lỗi hay gặp: phớt L nóng khi vượt 13 m/s, V-ring văng khi vượt 7 m/s không vòng đỡ, nhầm cỡ, mỡ rò do lệch trục.

Hiện tượng	Nguyên nhân	Cách xử lý
Phớt L nóng, mòn nhanh	Vượt 13 m/s hoặc trục nhám trên Ra 3,2 µm	Mài lại trục đến h9, Ra ≤ 3,2 µm
V-ring bị văng khỏi trục	Tốc độ trên 7 m/s không có vòng đỡ	Lắp vòng đỡ trục theo bảng 3 của SKF
Nhầm cỡ, phớt không vừa rãnh	Chọn theo số hiệu vòng bi chứ không theo số hiệu gối	Tra số gối SNL rồi chọn TSN cùng số
Mỡ rò ngoài gối	Mỡ bơm quá nhiều hoặc lệch trục vượt cho phép	Canh tâm lại, kiểm tra lỗ thoát mỡ

Đặt phớt gối đỡ theo số hiệu gối SNL

Kho đọc số hiệu gối SNL và kiểu phớt cần thay. Ảnh gối gửi qua Zalo, báo giá trong ngày; có CO, CQ, xuất VAT, giao toàn quốc.

Số liệu trên trang theo catalogue SKF; tiêu chuẩn tham chiếu: gối đỡ chia đôi SNL theo ISO 113.
