Gối đỡ SNL 507-606 đến SNL 524-620, SE chia đôi SKF

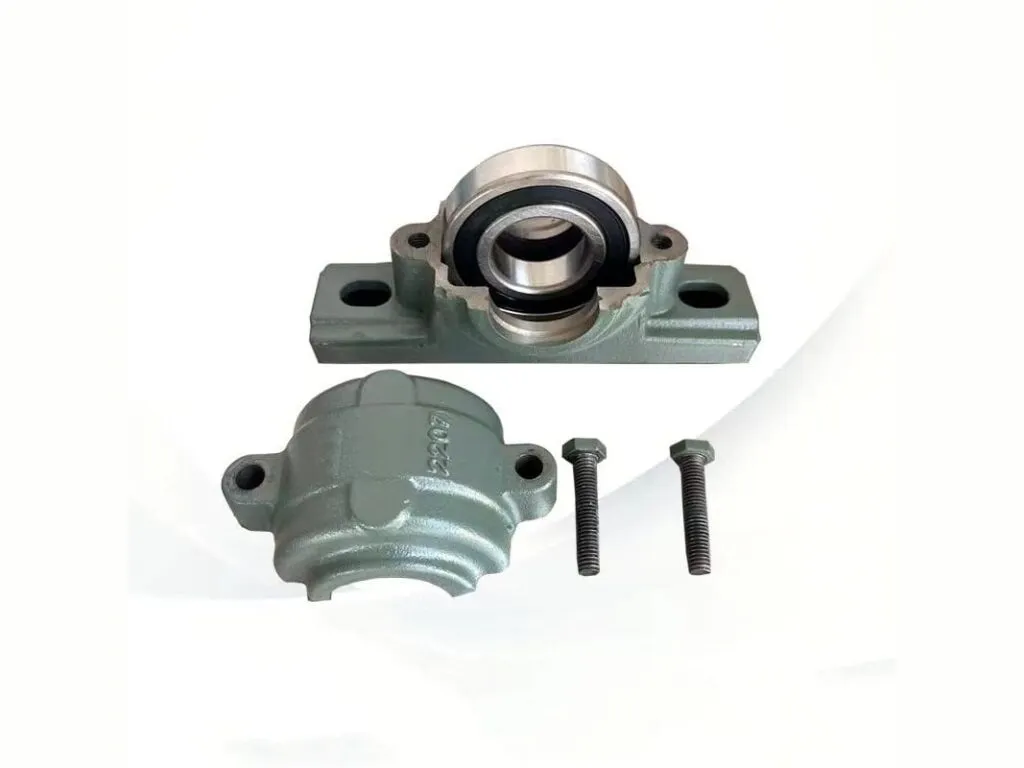

Gối đỡ SNL là thân gối gang xám chia đôi theo mặt phẳng ngang của SKF, nắp và đế ghép bằng 2 bu lông, đỡ vòng bi tang trống hoặc bi tự lựa lỗ côn lắp trên ống lót H. Dãy SNL 5xx và 6xx đỡ trục đến 140mm. Kho xếp trong nhóm gối đỡ vòng bi.

Gối đỡ SNL là gì, khác gối UC liền khối thế nào

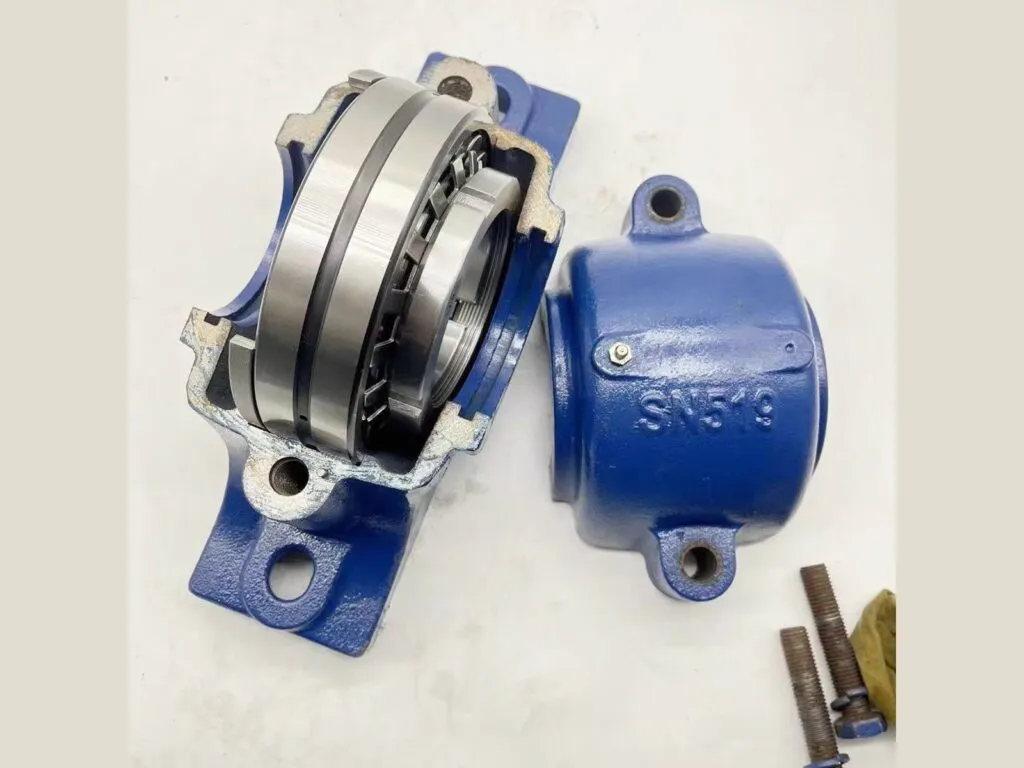

Gối đỡ SNL tháo nắp để lắp hoặc thay vòng bi mà không cần tháo trục, còn gối UC liền khối thì phải rút trục. SNL dùng cho trục dài, tải lớn, đỡ vòng bi tang trống thay cho ruột Y của gối đỡ skf dòng SY.

Các loại gối đỡ SNL theo dãy và phớt TSN

• SNL dãy 2, 3, 5, 6: gối chia đôi 2 bu lông, từ SNL 507-606 đến SNL 532; dãy 5 và 6 là tiêu chuẩn cho vòng bi trên ống lót trục tròn trơn.
• SE: cùng họ với SNL cỡ nhỏ, từ SE 507-606 đến SE 515-612, kích thước bắt tương thích với SN, SNA, SNH cũ.
• SNL 30, 31, 32: dãy lớn cho vòng bi tang trống dãy 30, 31, 32, bắt chân đế bằng 4 bu lông.
• Phớt TSN: TSN..L phớt 4 môi, TSN..A phớt V-ring, TSN..C phớt nỉ, TSN..S mê cung, TSN..ND phớt taconite cho bụi nặng.
• FSNL, TURU: gang cầu hoặc đế 4 lỗ cast từ cỡ 516-613; bôi dầu dùng hậu tố TURU.

Thông số kỹ thuật gối đỡ SNL

Gối đỡ SNL dãy 507-606 đến 524-620 có lỗ đặt vòng bi Da từ 72 đến 215mm, thân gang xám sơn đen RAL 9005, kích thước biên theo ISO 113 (catalogue SKF 13186 EN).

Thông số	Giá trị
Lỗ đặt vòng bi Da và cao tâm H1	SNL 507-606: Da 72, H1 50; SNL 510-608: Da 90, H1 60; SE 511-609: Da 100, H1 70; SNL 516-613: Da 140, H1 95; SNL 520-617: Da 180, H1 112 (mm)
Khoảng lỗ chân đế J và dài đế L	SNL 507-606: J 150, L 185; SNL 510-608: J 170, L 205; SE 511-609: J 210, L 255; SNL 516-613: J 260, L 315; SNL 520-617: J 320, L 380 (mm)
Vật liệu, sơn	Gang xám; sơn nước alkyd/acryl đen RAL 9005, chống ăn mòn ISO 12944-2 cấp C2
Tiêu chuẩn kích thước	ISO 113 (gối chia đôi 2 bu lông); lắp lẫn được với dãy SN, SNA, SNH cũ

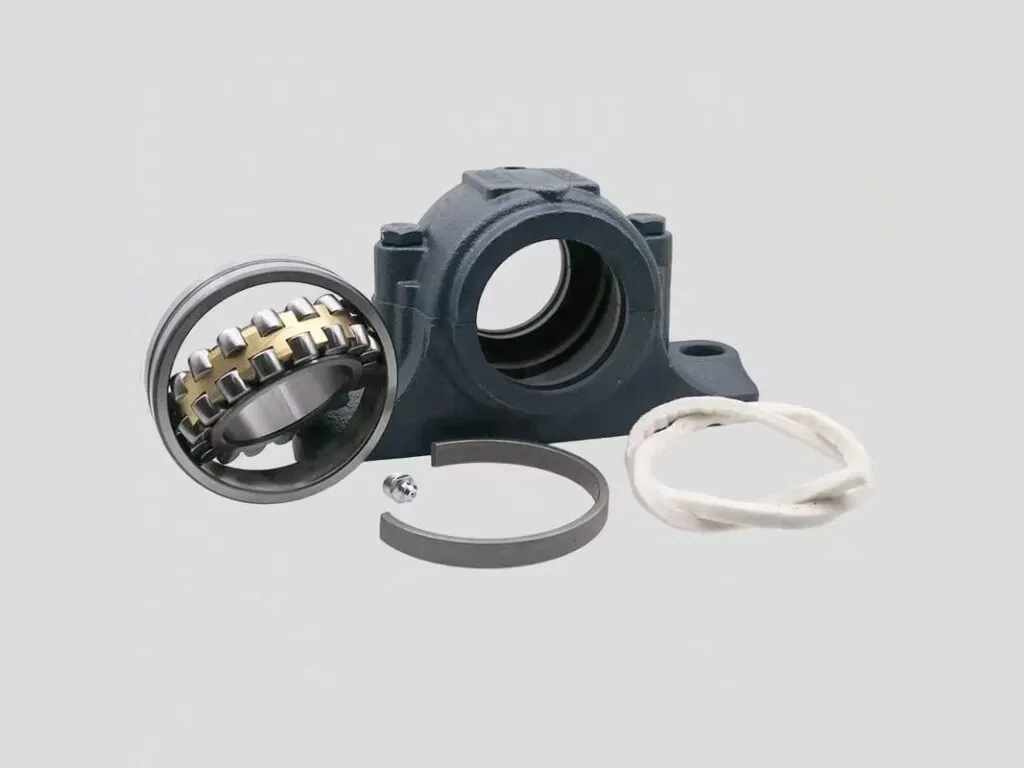

Vòng bi dùng được	Bi tự lựa dãy 12, 22, 13; tang trống dãy 222, 213; CARB; lỗ côn K kèm ống lót H hoặc lỗ trụ đặt vai
Bu lông bắt gối	Cấp 8.8 theo ISO 4014 kèm vòng đệm; mô-men siết M16 200 N·m, M20 385 N·m, M24 665 N·m, M30 1.310 N·m (ren bôi dầu)
Chốt định vị	Lỗ chốt có đánh dấu trên đế; khoảng cách chốt J6 từ 152mm (SNL 505) đến 506mm (SNL 532)
Lượng mỡ khoang gối	20 đến 40% thể tích (40% khi tra mỡ từ bên hông); SNL 510-608: 45 g hoặc 70 g; SE 513-611: 100 g hoặc 160 g

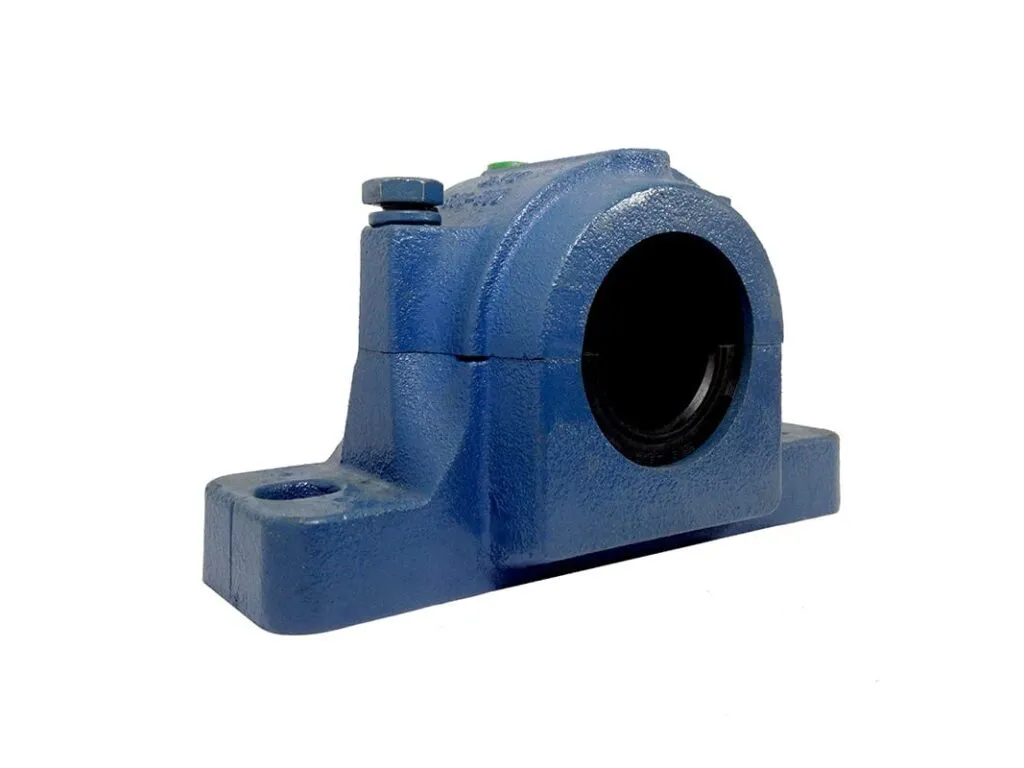

Lỗ tra mỡ	Hai lỗ ren AH 1/8-27 PTF để lắp núm mỡ
Phớt taconite TSN..NC	−40 đến +250 °C, tốc độ vòng không giới hạn, lệch tâm 0,5°
Phớt taconite TSN..NB	−40 đến +100 °C, tới 12 m/s
Phớt V-ring và phớt 4 môi	V-ring tới 7 m/s; phớt 4 môi lệch tâm khoảng 1° với trục ≤ 100mm, khoảng 0,5° với trục lớn hơn
Nắp bịt đầu trục	ASNH 5xx/6xx theo từng cỡ gối; trên 110 °C dùng nắp thép kèm dây cao su silicone rỗng

Kích thước gối đỡ SNL mã thông dụng

Bảng theo catalogue SKF 13186 EN, mục ống lót hệ mét: Da là lỗ đặt vòng bi, H1 cao tâm, H cao tổng, J khoảng lỗ chân đế, L dài đế.

Mã gối	Da (mm)	H1 (mm)	H (mm)	J (mm)	L (mm)	Khối lượng (kg)
SNL 507-606	72	50	94	150	185	2,6
SNL 508-607	80	60	108	170	205	2,9
SNL 510-608	90	60	114	170	205	3,85
SE 511-609	100	70	129	210	255	5,45
SE 512-610	110	70	134	210	255	6,15
SE 513-611	120	80	150	230	275	7,9
SE 515-612	130	80	156	230	280	8,55
SNL 516-613	140	95	177	260	315	9,5
SNL 518-615	160	100	194	290	345	12,5
SNL 520-617	180	112	218	320	380	17,6
SNL 522-619	200	125	242	350	410	22,0
SNL 524-620	215	140	271	350	410	26,2

Bảng tra kích thước gối đỡ SNL

Bảng tra gồm 20 mã chia hai nhóm SE và SNL, dải d từ 82,55 đến 190mm, kích thước theo catalogue SKF; bảng tóm ở trên, bảng đủ ở dưới.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
SE	không ghi	không ghi	2	SE 507-606, SE 511-609
SNL	82,55 – 190	không ghi	18	SNL 3134, SNL 3136, SNL 508-607

Nhóm	Mã	d (mm)	D (mm)
SE	SE 507-606
SE	SE 511-609
SNL	SNL 3134
SNL	SNL 3136
SNL	SNL 508-607
SNL	SNL 511-609
SNL	SNL 512-610
SNL	SNL 513-611
SNL	SNL 515-612
SNL	SNL 516-613
SNL	SNL 517
SNL	SNL 519-616
SNL	SNL 520-617
SNL	SNL 522-619
SNL	SNL 524-620
SNL	SNL 526
SNL	SNL 528
SNL	SNL 530
SNL	SNL 518-615	82,55
SNL	SNL 3138	190

• Mỗi mã gối ứng với một lỗ Da: SNL 510-608 có Da 90mm, SNL 520-617 có Da 180mm.
• Mất mã thì đo lỗ đặt vòng bi Da, khoảng lỗ chân đế J và dài đế L của gối cũ bằng thước cặp, rồi so với bảng.

Bảng giá gối đỡ SNL

Giá gối tính theo cái, bán lẻ tham khảo, chưa VAT 8%; hàng SKF chính hãng có CO, CQ, mua nhiều thì giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/cái)
SE	SE 507-606	từ 914.100
SE	SE 511-609	từ 1.413.000
SNL	SNL 3136	từ 31.569.000
SNL	SNL 508-607	từ 950.000
SNL	SNL 512-610	từ 1.506.000
SNL	SNL 513-611	từ 1.731.000
SNL	SNL 516-613	từ 2.251.000
SNL	SNL 517	từ 2.734.000
SNL	SNL 519-616	từ 3.838.000
SNL	SNL 520-617	từ 4.151.000
SNL	SNL 522-619	từ 5.664.000
SNL	SNL 524-620	từ 6.601.000
SNL	SNL 526	từ 8.284.000
SNL	SNL 528	từ 10.119.000
SNL	SNL 530	từ 12.696.000
SNL	SNL 518-615	từ 3.292.000

Cách chọn gối đỡ SNL theo vòng bi, trục và phớt

• Vòng bi: đường kính ngoài vòng bi bằng Da của gối, SNL 510-608 là 90mm, SE 511-609 là 100mm.
• Trục: ống lót côn vòng bi H phải khớp đường kính trục.
• Phớt: TSN..L cho bụi thường, TSN..A cho tốc độ cao, TSN..ND cho bụi nặng, TSN..NC chịu tới 250 °C; mẫu xem phớt tsn.
• Hai gối cùng trục: một gối định vị, một gối tự do.

Lỗi thường gặp ở gối đỡ SNL và cách xử lý

Bốn lỗi hay gặp ở gối chia đôi, kèm cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Gối nóng, mỡ chảy	Nhồi mỡ quá 40% hoặc phớt sai loại, lệch tâm quá mức	Giữ mỡ 20 đến 40%, chọn đúng phớt, kiểm tra căn tâm

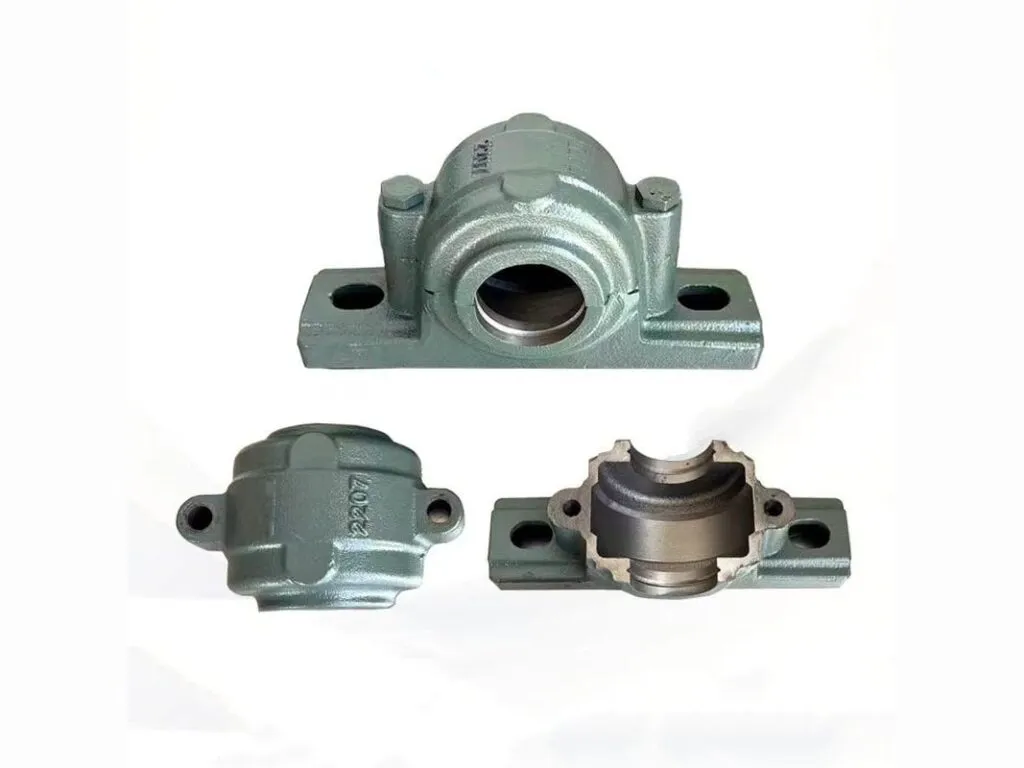

Nắp và đế lắp lẫn với gối khác	Nắp và đế ghép theo cặp, mỗi gối có số seri trên nắp và đế	Giữ nguyên cặp, đối chiếu số seri trước khi lắp
Bu lông nắp lỏng, gối rung	Siết sai mô-men hoặc dùng bu lông cấp thấp	Siết theo mô-men bảng, dùng bu lông cấp 8.8 hoặc 10.9
Vòng bi hỏng sớm dù tải đúng	Mặt lắp không phẳng, trục không vuông góc, thiếu chốt định vị	Làm phẳng mặt lắp, đóng chốt định vị tại lỗ có đánh dấu

Đặt gối đỡ SNL theo mã và cỡ vòng bi

Đọc mã in trên nắp gối, như SNL 510-608, rồi gửi ảnh qua Zalo cùng đường kính trục; kho báo giá trong ngày. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Cỡ vòng bi tra ở bảng tra kích thước vòng bi.

Số liệu trên trang theo catalogue SKF; tiêu chuẩn tham chiếu: gối đỡ chia đôi theo ISO 113.
