Gối đỡ UCFL bích thoi 2 lỗ, UCFL204 đến UCFL308, trục 20 đến 75 mm

Gối đỡ UCFL (gối bích thoi 2 lỗ, thị trường hay gọi bích oval) là thân gối gang bích thoi hai lỗ bu lông chứa ruột vòng bi cầu UC khoá vít hãm, dùng cho vách hoặc khung hẹp. Mã UCFL204 đến UCFL308 ứng với trục 20 đến 40 mm, tải Cr 12,8 đến 40,7 kN (FYH).

Gối đỡ UCFL là gì, bích thoi hay bích oval

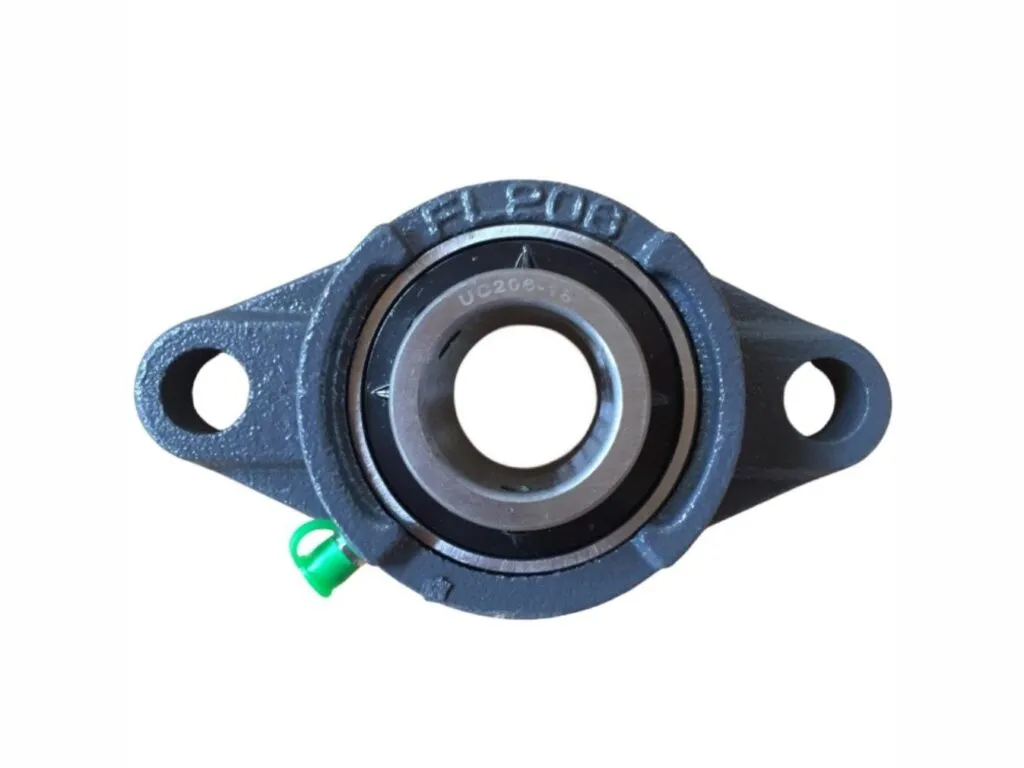

Gọi đúng là bích thoi: hình thoi dẹt, hai lỗ ở hai đầu, FYH xếp vào nhóm 2-Bolt Flange Units. Bản vẽ không phải dạng oval. UCFL206 có bích dài H 148 mm, rộng L 80 mm, khoảng lỗ J 117 mm.

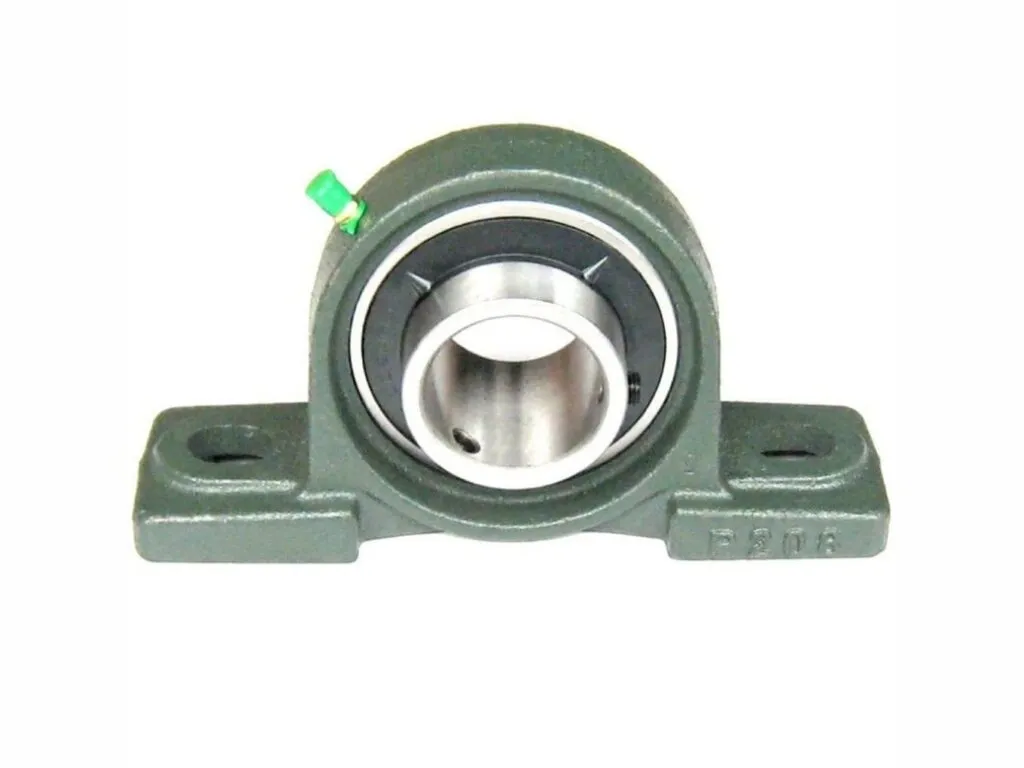

Trong nhóm gối đỡ vòng bi, UCFL gọn hơn gối đỡ UCF bích vuông 4 lỗ (UCF206: J 83 mm) vì chỉ cần 2 bu lông, và khác gối đỡ UCP chân đế (J 121 mm) ở dạng bích. Cả ba chung ruột UC206, Cr 19,5 kN.

Các loại gối đỡ UCFL theo dãy và vật liệu

• UCFL, bích thoi 2 lỗ: lỗ trụ, khoá vít hãm; ví dụ UCFL206.
• Dãy 2xx và 3xx: UCFL206 có H 148 mm, Cr 19,5 kN, bu lông M14; UCFL306 có H 180 mm, Cr 26,7 kN, bu lông M20.
• UCFLX, thân dày hơn: ruột UCX rộng hơn; UCFLX06 trục 30 mm có H 156 mm, J 130 mm, Cr 25,7 kN.
• Có nắp chắn đầu trục: nắp thép dập C, CD hoặc nắp gang FC, FCD; ví dụ UCFL205C, UCFL205FC.

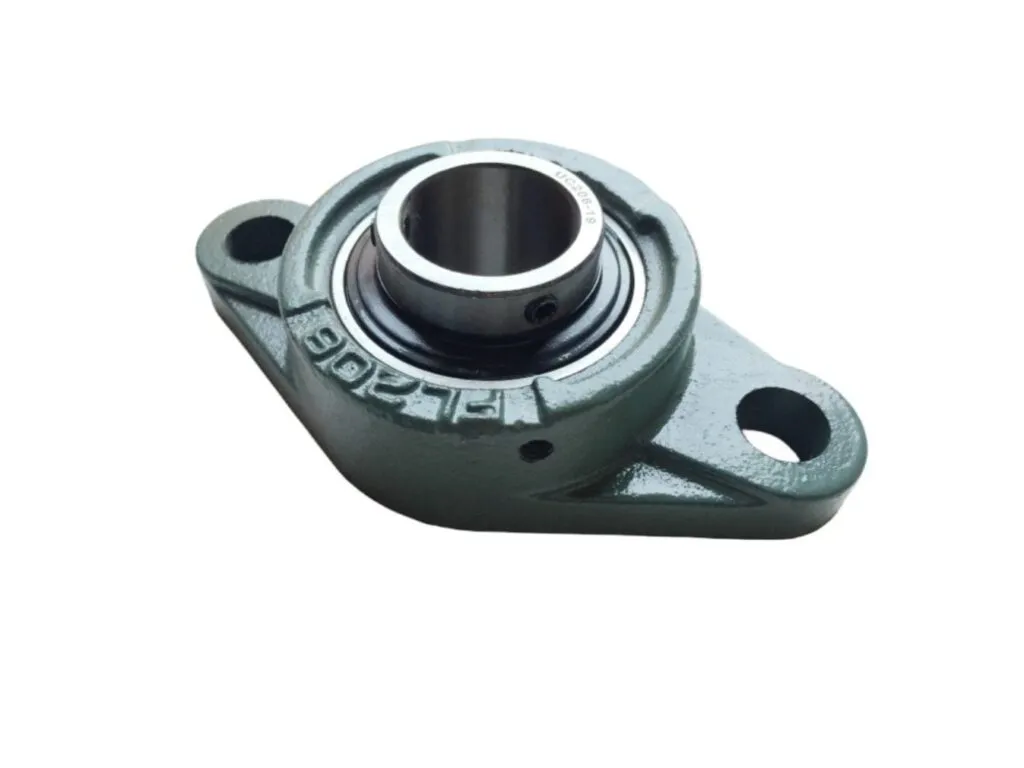

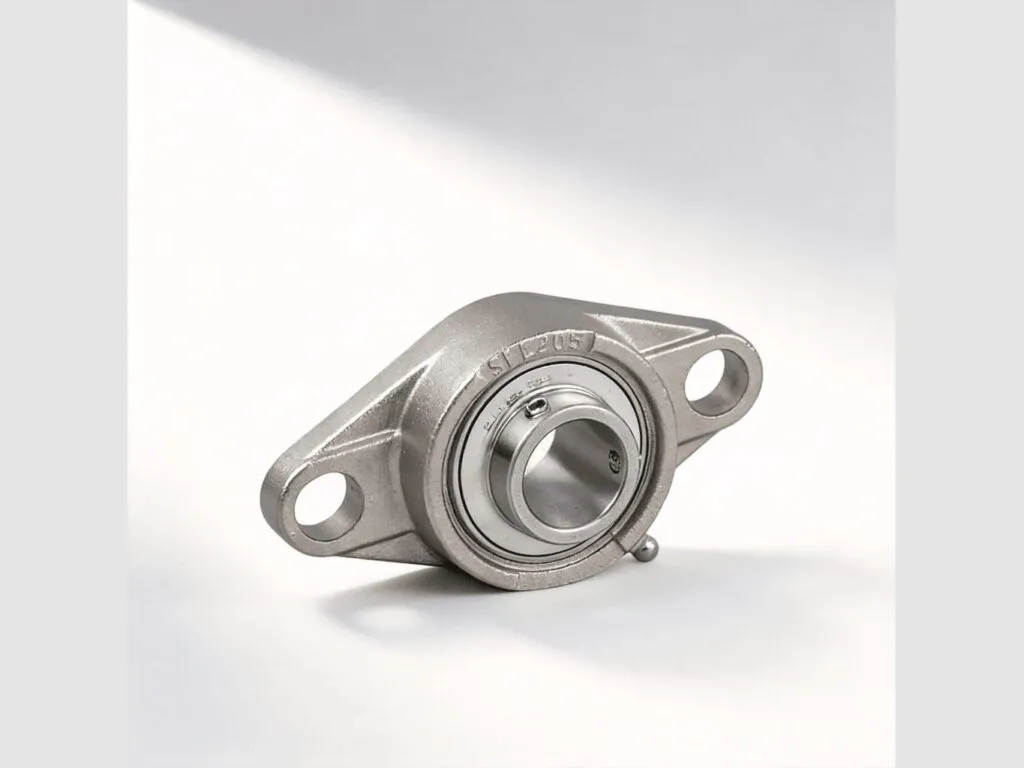

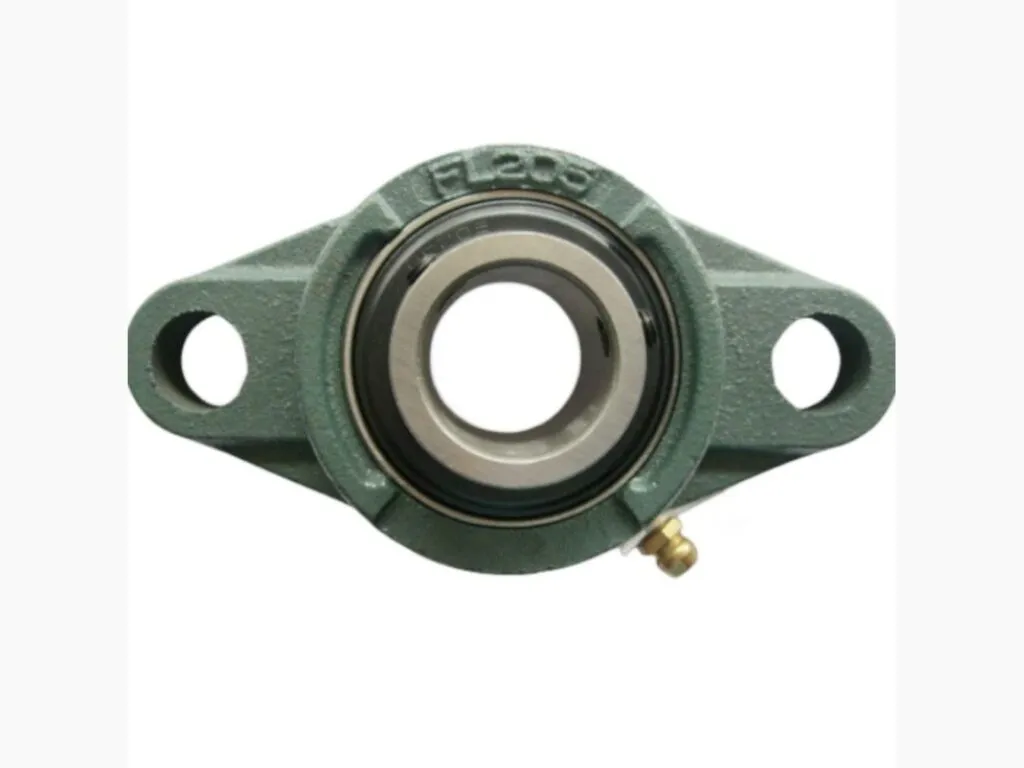

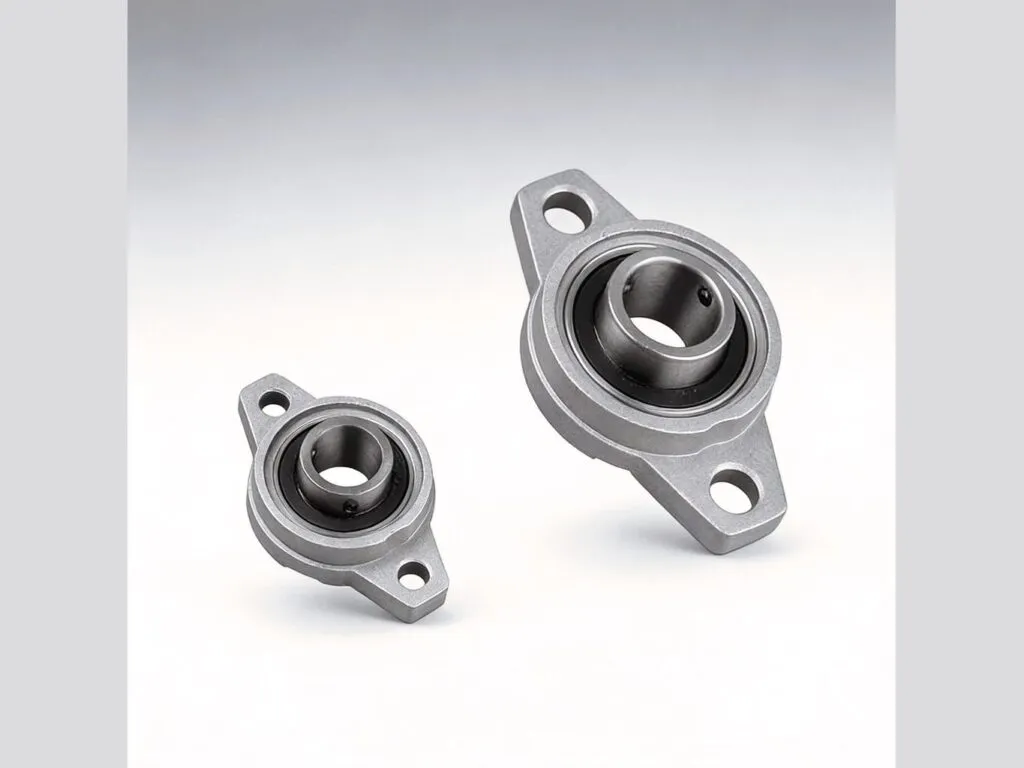

• Inox SUCFL, SSUCFL: kho có SSUCFL203 và SSUCFL204 hàng HRB, kích thước 113x90x33,3 mm.

Thông số kỹ thuật gối đỡ UCFL

Dải mã UCFL204 đến UCFL209 có bích dài H 113 đến 188 mm, khoảng lỗ J 90 đến 148 mm theo catalogue FYH.

Thông số	Giá trị
Dải trục d trong bảng tra của kho	20 đến 75 mm, 10 mã UCFL dãy 2
Dải trục d trong catalogue FYH	12 đến 45 mm (UCFL201 đến UCFL209, UCFLX05 đến UCFLX09, UCFL305 đến UCFL309)
Chiều dài bích H	113 (UCFL204), 130 (UCFL205), 148 (UCFL206), 161 (UCFL207), 175 (UCFL208), 188 (UCFL209) mm; dãy 3xx: 150 (UCFL305), 180 (UCFL306), 200 (UCFL308) mm
Bề rộng bích L	60 (UCFL204), 68 (UCFL205), 80 (UCFL206), 90 (UCFL207), 100 (UCFL208), 108 (UCFL209) mm
Khoảng lỗ J	90 (UCFL204), 99 (UCFL205), 117 (UCFL206), 130 (UCFL207), 144 (UCFL208), 148 (UCFL209) mm
Lỗ bu lông N và cỡ bu lông	UCFL204: N 12, M10; UCFL205 đến UCFL208: N 16, M14; UCFL209: N 19, M16; UCFL305: N 19, M16; UCFL306 đến UCFL308: N 23, M20
Dày bích A và dày tổng A0	UCFL205: A 27, A0 35,8; UCFL206: A 31, A0 40,2; UCFL208: A 36, A0 51,2 mm
Tải Cr / C0r của ruột	UC204: 12,8 / 6,65; UC205: 14,0 / 7,85; UC206: 19,5 / 11,3; UC208: 29,1 / 17,8; UC306: 26,7 / 15,0; UC308: 40,7 / 24,0 kN
Hệ số f0	13,2 (UCFL204); 13,9 (UCFL205 đến UCFL207); 14,0 (UCFL208, UCFL209); 12,6 (UCFL305); 13,3 (UCFL306)
Dung sai ΔA2s và vị trí lỗ X	FL204 đến FL210: ±0,5 mm, X 0,7 mm; FL211 đến FL218: ±0,8 mm, X 1 mm
Khối lượng cả bộ	0,45 kg (UCFL204); 0,64 (UCFL205); 0,93 (UCFL206); 1,2 (UCFL207); 1,6 (UCFL208); 1,9 (UCFL209); 2,5 (UCFL308)
Hình dạng bích	Bản vẽ FYH ghi 2-ΦN (hai lỗ), dạng thoi dẹt, không phải oval

Tải trọng và kích thước gối đỡ UCFL mã thông dụng

Kích thước bích và tải Cr, C0r của ruột UC theo hãng FYH; tải của hãng này không chép sang hãng khác.

Mã gối	d (mm)	H dài bích (mm)	L rộng bích (mm)	J khoảng lỗ (mm)	A dày bích (mm)	A0 dày tổng (mm)	N lỗ bu lông (mm)	Bu lông	Bi rộng vòng trong (mm)	Cr (kN)	C0r (kN)	Khối lượng (kg)
UCFL204	20	113	60	90	25,5	33,3	12	M10	31	12,8	6,65	0,45
UCFL205	25	130	68	99	27	35,8	16	M14	34,1	14,0	7,85	0,64
UCFL206	30	148	80	117	31	40,2	16	M14	38,1	19,5	11,3	0,93
UCFL207	35	161	90	130	34	44,4	16	M14	42,9	25,7	15,4	1,2
UCFL208	40	175	100	144	36	51,2	16	M14	49,2	29,1	17,8	1,6
UCFL209	45	188	108	148	38	52,2	19	M16	49,2	34,1	21,3	1,9
UCFL305	25	150	80	113	29	39	19	M16	38	21,2	10,9	1,1
UCFL306	30	180	90	134	32	44	23	M20	43	26,7	15,0	1,5
UCFL307	35	185	100	141	36	49	23	M20	48	33,4	19,3	1,8
UCFL308	40	200	112	158	40	56	23	M20	52	40,7	24,0	2,5

Bảng tra kích thước gối đỡ UCFL theo cỡ trục

Bảng tra gồm 10 mã gốc nhóm UCFL dãy 2, trục d từ 20 đến 75 mm, kích thước thân gối theo catalogue FYH.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UCFL dãy 2	20 – 75	không ghi	10	UCFL 204, UCFL 205, UCFL 206

Nhóm	Mã	d (mm)	D (mm)	Biến thể có sẵn
UCFL dãy 2	UCFL 204	20		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 205	25		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 206	30		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 207	35		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 208	40		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 209	45		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 210	50		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 211	55		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 212	60		lỗ trụ, vít hãm
UCFL dãy 2	UCFL 215	75		lỗ trụ, vít hãm

• Hai số cuối của mã nhân 5 ra d từ cỡ 04, theo quy ước ký hiệu vòng bi: UCFL205 là 25 mm, UCFL209 là 45 mm.
• Khi mất mã, đo vách: chiều dài bích H và khoảng lỗ J, UCFL206 là 148 mm và 117 mm.

Bảng giá gối đỡ UCFL

Giá tham khảo theo bộ, tổng hợp từ giá niêm yết thị trường ngày 29/10/2026, chưa quy về cùng mức VAT; kho báo giá hàng chính hãng có CO, CQ trong ngày, đơn số lượng giá thấp hơn.

Nhóm mã	Giá tham khảo (đ/bộ)
UCFL204 đến UCFL210 (nhãn SKF)	194.700 đến 525.700
UCFL211 đến UCFL217 (nhãn SKF)	726.700 đến 1.672.000
UCFL205 (Koyo, Asahi và hãng khác)	216.324 đến 275.210

Cách chọn gối đỡ UCFL theo khoảng lỗ và tải

• Theo 2 lỗ bắt: khoảng lỗ J và dài bích H phải khớp vách, UCFL205 là 99 / 130 mm, UCFL206 là 117 / 148 mm.
• Theo tải: dãy 3xx chịu nặng hơn (UCFL306 Cr 26,7 kN, bu lông M20) nhưng vách phải chịu được bu lông lớn.
• Theo lực dọc: chỉ 2 bu lông nên kém UCF 4 lỗ khi có lực dọc hoặc mô-men lệch lớn; tải nặng đổi sang UCF hoặc gối đỡ UCFC.

Lỗi thường gặp ở gối đỡ UCFL và cách xử lý

Bốn lỗi hay gặp ở gối bích thoi xuất phát từ số bu lông ít, mỡ và việc đặt nhầm mã.

Hiện tượng	Nguyên nhân	Cách xử lý
Bích rung, bu lông lỏng	Chỉ 2 bu lông nên dễ lỏng khi rung; mặt lắp không phẳng	Dùng vòng đệm vênh hoặc keo khoá ren; làm phẳng mặt lắp; đúng cỡ M14 cho UCFL205 đến UCFL208
Gối nóng, kêu	Thiếu mỡ hoặc ruột UC kẹt do bích lắp vênh	Bơm mỡ qua núm A-1/4-28UNF (cỡ 201 đến 210); lắp lại cho trục vuông góc với mặt bích
Trục trượt trong ruột	Vít hãm lỏng	Siết lại vít hãm, dùng keo khoá ren
Đặt nhầm mã, không bắt được vào vách	Nhầm UCFL với UCF hoặc nhầm hãng (lệch J 1 đến 2 mm)	Đo J và H của vách cũ; đối chiếu bảng FYH hoặc bảng hãng

Đặt gối đỡ theo mã và khoảng lỗ

Đặt gối theo mã in trên thân (UCFL205, UCFL206) kèm khoảng lỗ J đo ở vách; gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng chính hãng kèm CO, CQ, xuất hoá đơn VAT, giao toàn quốc; HRB hiện có SSUCFL203, SSUCFL204 bản inox.
