Gối đỡ UCF bích vuông 4 lỗ, UCF204 đến UCF212, trục 20 đến 90 mm

Gối đỡ UCF (gối bích vuông 4 lỗ, flange block UCF) là thân gối gang dạng bích vuông chứa ruột vòng bi cầu UC khoá vít hãm, bắt áp vào vách hoặc khung thép để đỡ trục xuyên qua. Mã UCF204 đến UCF308 ứng với trục 20 đến 40 mm, tải Cr 12,8 đến 40,7 kN (FYH).

Gối đỡ UCF là gì, khác UCP và UCFL ra sao

Gối đỡ UCF bắt bốn bu lông qua bích vuông vào vách, còn gối đỡ UCP đứng trên chân đế nằm ngang. UCF206 có cạnh bích L 108 mm, khoảng lỗ J 83 mm; UCP206 có J 121 mm. So với gối đỡ UCFL bích thoi, UCF dùng 4 lỗ thay vì 2 lỗ.

Cả ba thuộc nhóm gối đỡ vòng bi, dùng chung ruột UC206 tải Cr 19,5 kN.

Các loại gối đỡ UCF theo ruột, bích và nắp

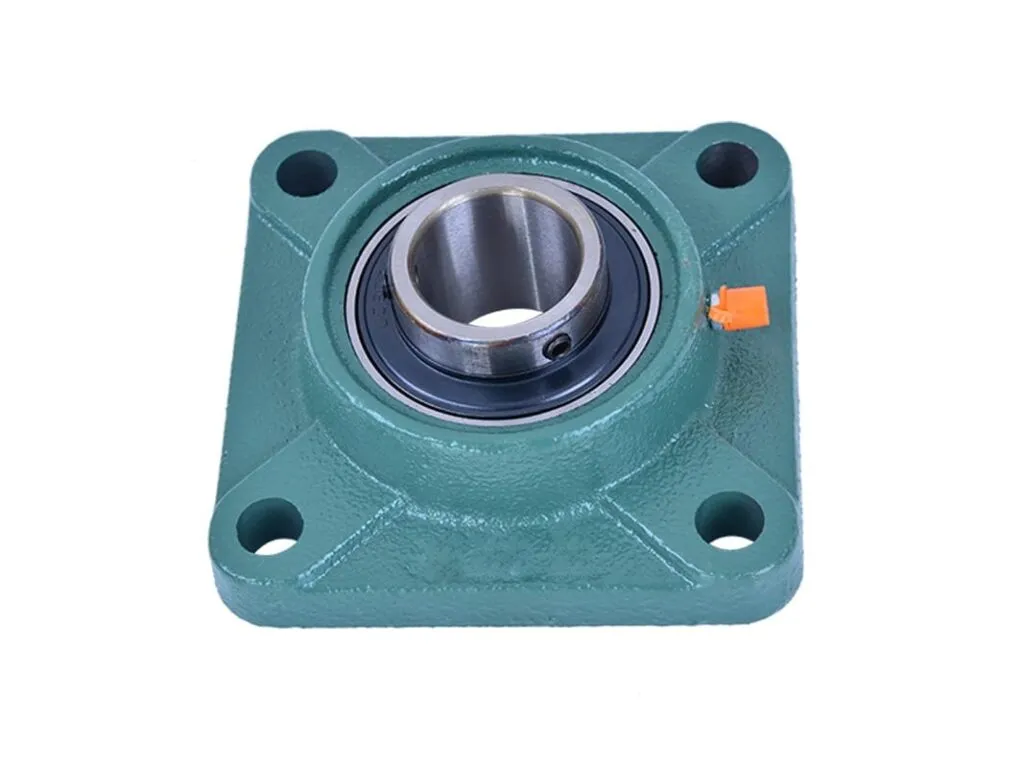

• UCF, bích vuông 4 lỗ: loại gặp nhiều nhất; ví dụ UCF206.
• UKF, lỗ côn: ruột UK lắp qua ống lót côn vòng bi H; UKF206 dùng H 2306, trục 25 mm trong khi UCF206 là 30 mm.
• UCFB, bích có gờ định tâm nhỏ: chọn khi vách có lỗ khoét định tâm; ví dụ UCFB206.
• Dãy 2xx và 3xx: UCF206 có L 108 mm, Cr 19,5 kN; UCF306 có L 125 mm, Cr 26,7 kN.
• Có nắp: nắp thép dập đuôi C hoặc D (kín một đầu), nắp gang FC, FD; ví dụ UCF205C.

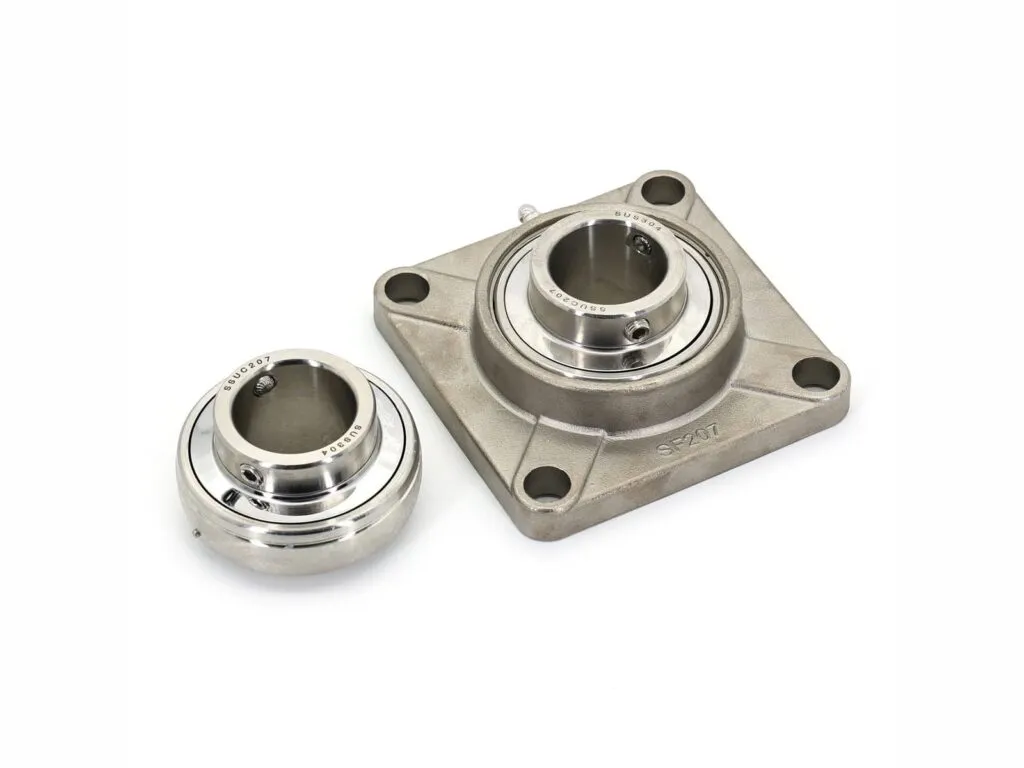

• Inox: tiền tố S, SS như SUCF207, SSUCF206, cho môi trường ăn mòn hoặc thực phẩm.

Thông số kỹ thuật gối đỡ UCF

Dải mã UCF204 đến UCF212 có cạnh bích L từ 86 đến 175 mm, ruột UC tải Cr từ 12,8 đến 52,4 kN theo catalogue FYH.

Thông số	Giá trị
Dải trục d trong bảng tra của kho	20 đến 90 mm, 28 mã (UCF dãy 2, dãy 3, UCFB, UKF)
Dải trục d trong catalogue FYH	12 đến 45 mm (UCF201 đến UCF209, UCFX05 đến UCFX09, UCF305 đến UCF309); sổ kho có tới UCF326 (130 mm)
Cạnh bích vuông L	86 (UCF204), 95 (UCF205), 108 (UCF206), 117 (UCF207), 130 (UCF208), 137 (UCF209), 143 (UCF210), 175 (UCF212) mm
Khoảng lỗ liền kề J	64 (UCF204), 70 (UCF205), 83 (UCF206), 92 (UCF207), 102 (UCF208), 105 (UCF209), 111 (UCF210), 143 (UCF212) mm
Dày bích A và dày tổng A0	UCF205: A 27, A0 35,8; UCF206: A 31, A0 40,2; UCF208: A 36, A0 51,2 mm
Lỗ bu lông N và cỡ bu lông	UCF204 đến UCF206: N 12, M10; UCF207: N 14, M12; UCF208, UCF209: N 16, M14; UCF305, UCF306: N 16, M14; UCF307, UCF308: N 19, M16

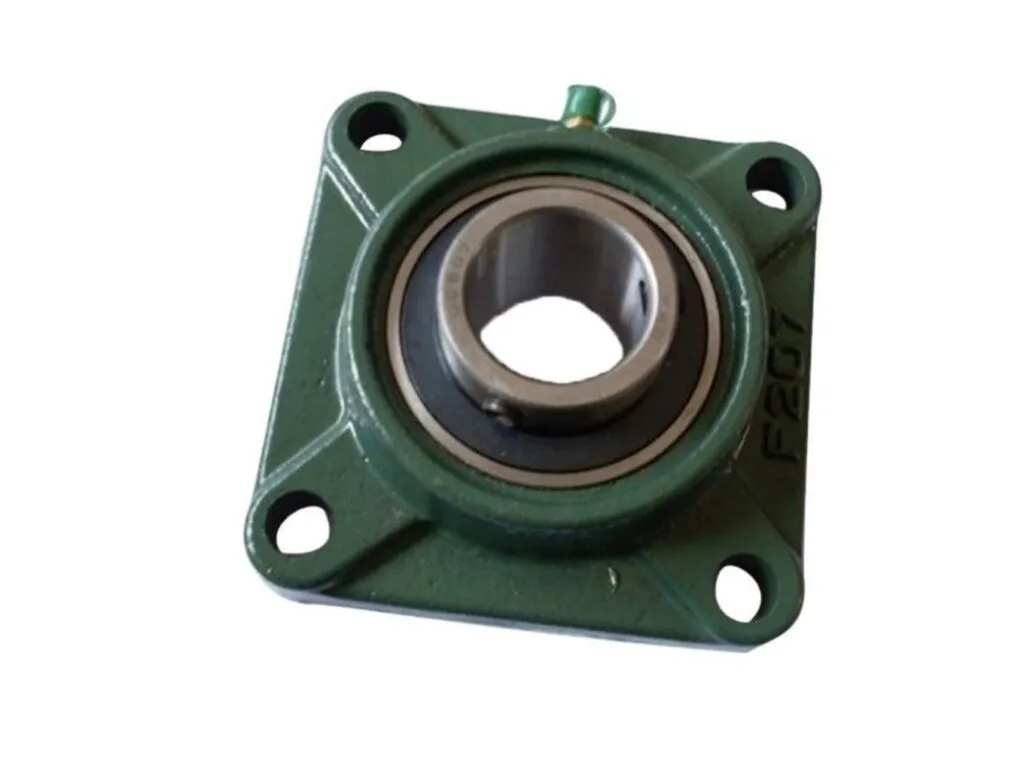

Kết cấu	Ruột UC vòng trong kéo dài, khoá vít hãm; thân gang bích vuông 4 lỗ; lỗ cầu trong thân cho ruột tự lựa
Tải Cr / C0r của ruột	UC204: 12,8 / 6,65; UC206: 19,5 / 11,3; UC208: 29,1 / 17,8; UC212: 52,4 / 36,2; UC306: 26,7 / 15,0 kN
Hệ số f0	13,2 (UCF204); 13,9 (UCF205 đến UCF207); 14,0 (UCF208, UCF209); 12,6 (UCF305); 13,3 (UCF306); 13,2 (UCF307, UCF308)
Dung sai ΔA2s và vị trí lỗ X	F204 đến F210: ±0,5 mm, X 0,7 mm; F211 đến F218: ±0,8 mm, X 1 mm
Khối lượng	0,59 kg (UCF204); 0,83 (UCF205); 1,1 (UCF206); 1,5 (UCF207); 1,9 (UCF208); 2,2 (UCF209); 3,1 (UCF308)
Núm tra mỡ	A-1/4-28UNF cho 201 đến 210, X05 đến X09, 305 đến 308; A-R1/8 cho 211 đến 218, X10 đến X20, 309 đến 328

Tải trọng và kích thước gối đỡ UCF mã thông dụng

Kích thước bích và tải Cr, C0r của ruột UC theo hãng FYH; tải của hãng này không áp sang hãng khác, dấu gạch là ô chưa đọc được.

Mã gối	d (mm)	L cạnh bích (mm)	J khoảng lỗ (mm)	A dày bích (mm)	A0 dày tổng (mm)	N lỗ bu lông (mm)	Bu lông	Bi rộng vòng trong (mm)	Cr (kN)	C0r (kN)	Khối lượng (kg)
UCF204	20	86	64	25,5	33,3	12	M10	31	12,8	6,65	0,59
UCF205	25	95	70	27	35,8	12	M10	34,1	14,0	7,85	0,83
UCF206	30	108	83	31	40,2	12	M10	38,1	19,5	11,3	1,1
UCF207	35	117	92	34	44,4	14	M12	42,9	25,7	15,4	1,5
UCF208	40	130	102	36	51,2	16	M14	49,2	29,1	17,8	1,9
UCF209	45	137	105	38	52,2	16	M14	49,2	34,1	21,3	2,2
UCF210	50	143	111	không ghi	54,6	không ghi	không ghi	51,6	35,1	23,3	không ghi
UCF212	60	175	143	không ghi	68,7	không ghi	không ghi	65,1	52,4	36,2	không ghi
UCF305	25	110	80	29	39	16	M14	38	21,2	10,9	1,3
UCF306	30	125	95	32	44	16	M14	43	26,7	15,0	1,9
UCF307	35	135	100	36	49	19	M16	48	33,4	19,3	2,3
UCF308	40	150	112	40	56	19	M16	52	40,7	24,0	3,1

Bảng tra kích thước gối đỡ UCF theo cỡ trục

Bảng tra gồm 27 mã gốc ở bốn nhóm UCF dãy 2, UCF dãy 3, UCFB dãy 2 và UKF dãy 2, trục d 20 đến 90 mm, kích thước thân gối theo catalogue FYH.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UCF dãy 2	20 – 90	không ghi	14	UCF 204, UCF 205, UCF 206
UCF dãy 3	30 – 90	không ghi	8	UCF 306, UCF 307, UCF 308
UCFB dãy 2	25 – 25	không ghi	1	UCFB 205
UKF dãy 2	35 – 55	không ghi	4	UKF 208, UKF 209, UKF 211

Nhóm	Mã	d (mm)	D (mm)	Biến thể có sẵn
UCF dãy 2	UCF 204	20		lỗ trụ, vít hãm
UCF dãy 2	UCF 205	25		lỗ trụ, vít hãm
UCF dãy 2	UCF 206	30		lỗ trụ, vít hãm
UCF dãy 2	UCF 207	35		lỗ trụ, vít hãm
UCF dãy 2	UCF 208	40		lỗ trụ, vít hãm
UCF dãy 2	UCF 209	45		lỗ trụ, vít hãm
UCF dãy 2	UCF 210	50		lỗ trụ, vít hãm
UCF dãy 2	UCF 211	55		lỗ trụ, vít hãm
UCF dãy 2	UCF 212	60		lỗ trụ, vít hãm
UCF dãy 2	UCF 213	65		lỗ trụ, vít hãm
UCF dãy 2	UCF 214	70		lỗ trụ, vít hãm
UCF dãy 2	UCF 215	75		lỗ trụ, vít hãm
UCF dãy 2	UCF 216	80		lỗ trụ, vít hãm
UCF dãy 2	UCF 218	90		lỗ trụ, vít hãm
UCF dãy 3	UCF 306	30		lỗ trụ, vít hãm
UCF dãy 3	UCF 307	35		lỗ trụ, vít hãm
UCF dãy 3	UCF 308	40		lỗ trụ, vít hãm
UCF dãy 3	UCF 309	45		lỗ trụ, vít hãm
UCF dãy 3	UCF 310	50		lỗ trụ, vít hãm
UCF dãy 3	UCF 311	55		lỗ trụ, vít hãm
UCF dãy 3	UCF 312	60		lỗ trụ, vít hãm
UCF dãy 3	UCF 318	90		lỗ trụ, vít hãm
UCFB dãy 2	UCFB 205	25		lỗ trụ, vít hãm
UKF dãy 2	UKF 208	35		lỗ côn K
UKF dãy 2	UKF 209	40		lỗ côn K
UKF dãy 2	UKF 211	50		lỗ côn K
UKF dãy 2	UKF 212	55		lỗ côn K

• Hai số cuối của mã nhân 5 ra d từ cỡ 04, cách đọc chung ở bảng tra kích thước vòng bi: UCF206 là 30 mm, UCF210 là 50 mm.
• Khi mất mã, đo vách bằng thước cặp: cạnh bích L và khoảng lỗ J, UCF206 là 108 mm và 83 mm.

Bảng giá gối đỡ UCF

Giá bán lẻ tham khảo theo bộ, chưa gồm VAT 8%, gồm hàng chính hãng có CO, CQ và vòng bi HRB; đơn số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã), cột HRB ghi khoảng giá kho bán theo số lượng; giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/bộ)	Giá HRB (đ/bộ)
UCF dãy 2	UCF 204		400.000 – 554.000
UCF dãy 2	UCF 205		436.000 – 603.000
UCF dãy 2	UCF 206		522.000 – 722.000
UCF dãy 2	UCF 207		830.000 – 1.150.000
UCF dãy 2	UCF 208		977.000 – 1.352.000
UCF dãy 2	UCF 209		1.126.000 – 1.559.000
UCF dãy 2	UCF 210		1.297.000 – 1.796.000
UCF dãy 2	UCF 212		1.882.000 – 2.606.000
UCF dãy 2	UCF 213		2.109.000 – 2.920.000
UCF dãy 2	UCF 214		2.686.000 – 3.719.000
UCF dãy 2	UCF 215		3.354.000 – 4.644.000
UCF dãy 2	UCF 216		4.371.000 – 6.052.000
UCF dãy 2	UCF 218		8.242.000 – 11.412.000
UCF dãy 3	UCF 306		1.034.000 – 1.431.000
UCF dãy 3	UCF 307		1.363.000 – 1.888.000
UCF dãy 3	UCF 308		1.609.000 – 2.228.000
UCF dãy 3	UCF 309		1.745.000 – 2.416.000
UCF dãy 3	UCF 310		2.095.000 – 2.900.000
UCF dãy 3	UCF 311		2.398.000 – 3.321.000
UCF dãy 3	UCF 312		3.323.000 – 4.601.000
UCF dãy 3	UCF 318		12.642.000 – 17.505.000

Cách chọn gối đỡ UCF theo vách lắp và tải

• Theo vách: L và J phải khớp (UCF206: 108 / 83 mm); lệch 1 đến 2 mm là không bắt đủ 4 bu lông.
• Theo tải: giữ trục mà cần chịu nặng hơn thì lên dãy 3xx, UCF306 có Cr 26,7 kN so với 19,5 kN của UCF206, đổi lại L 125 mm so với 108 mm.
• Theo chỗ bắt: vách chỉ đủ chỗ cho 2 bu lông thì đổi sang UCFL; cần định tâm vào lỗ khoét thì dùng gối đỡ UCFC bích tròn.

Lỗi thường gặp ở gối đỡ UCF và cách xử lý

Bốn lỗi hay gặp ở gối bích vuông gắn với mặt vách, vít hãm và việc lựa mã.

Hiện tượng	Nguyên nhân	Cách xử lý
Gối kêu, nóng, mòn một bên	Vách lắp không vuông góc với trục, bích bị ép lệch	Làm phẳng vách, lót shim; siết 4 bu lông chéo đều tay
Trục trượt trong ruột	Vít hãm lỏng do rung	Siết lại vít hãm, dùng keo khoá ren; trục mòn thì thay hoặc đổi UKF lỗ côn
Không lắp vừa vách dù đúng mã	Nhầm UCF với UCFB hoặc giữa các hãng (lệch 1 đến 2 mm ở J)	Đo lại J và L trước khi đặt; đối chiếu bảng FYH (UCF206: J 83, L 108)
Vỡ góc bích	Lực dọc trục quá lớn hoặc siết một góc quá mạnh	Giảm tải dọc, chọn dãy 3xx hoặc đổi sang UCFC bích tròn có gờ định tâm

Đặt gối đỡ theo mã và cỡ bích

Đặt gối theo mã in trên thân (UCF205, UCF206) và đường kính trục; gửi ảnh gối cũ qua Zalo, kho báo giá trong ngày. Hàng chính hãng kèm CO, CQ, xuất hoá đơn VAT, giao toàn quốc; kho có gối inox HRB dạng SUCF, SSUCF.
