Gối đỡ UCFC bích tròn có gờ định tâm, UCFC204 đến UCFC213, trục 20 đến 90 mm

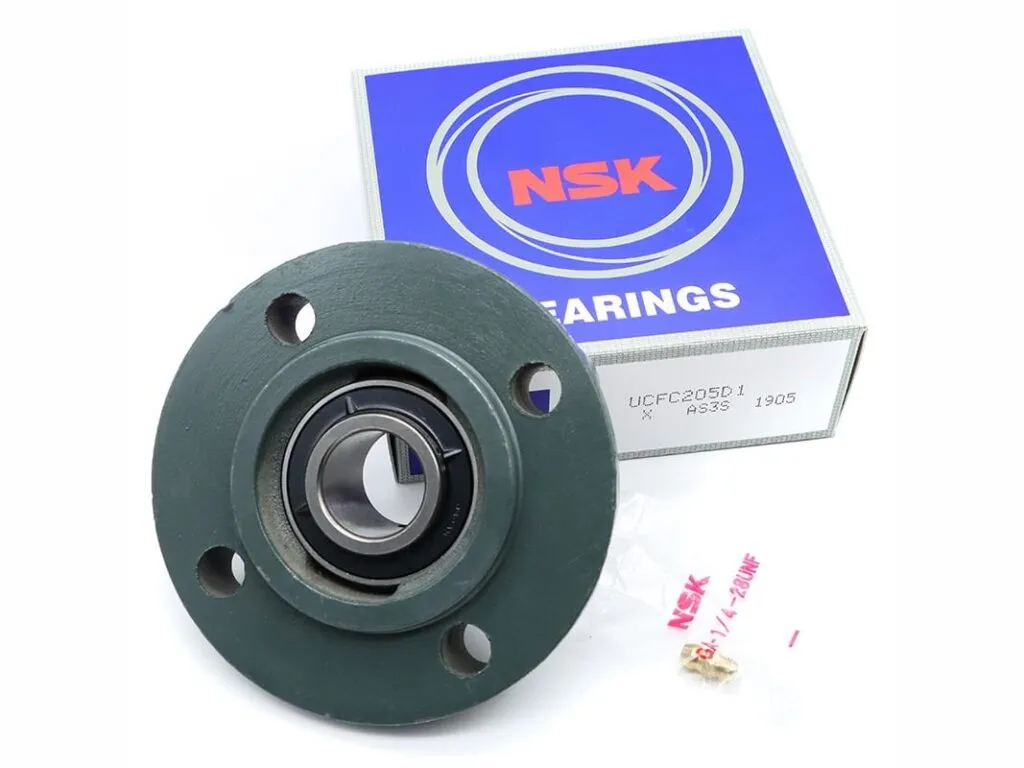

Gối đỡ UCFC (gối bích tròn 4 lỗ, cartridge UCFC) là thân gối gang bích tròn có gờ định tâm nhô ra phía sau, chứa ruột vòng bi cầu UC khoá vít hãm; gờ cắm vào lỗ khoét của vách. Mã UCFC204 đến UCFC213 ứng với trục 20 đến 65 mm, tải Cr 12,8 đến 57,2 kN (FYH).

Gối đỡ UCFC là gì, khác UCF ở gờ định tâm

Gờ định tâm là điểm riêng của UCFC: UCFC206 có gờ Φ80 mm cắm vào lỗ khoét của vách, trong khi gối đỡ UCF là bích vuông phẳng (cạnh 108 mm, J 83 mm). Hai loại cùng ruột UC206, Cr 19,5 kN.

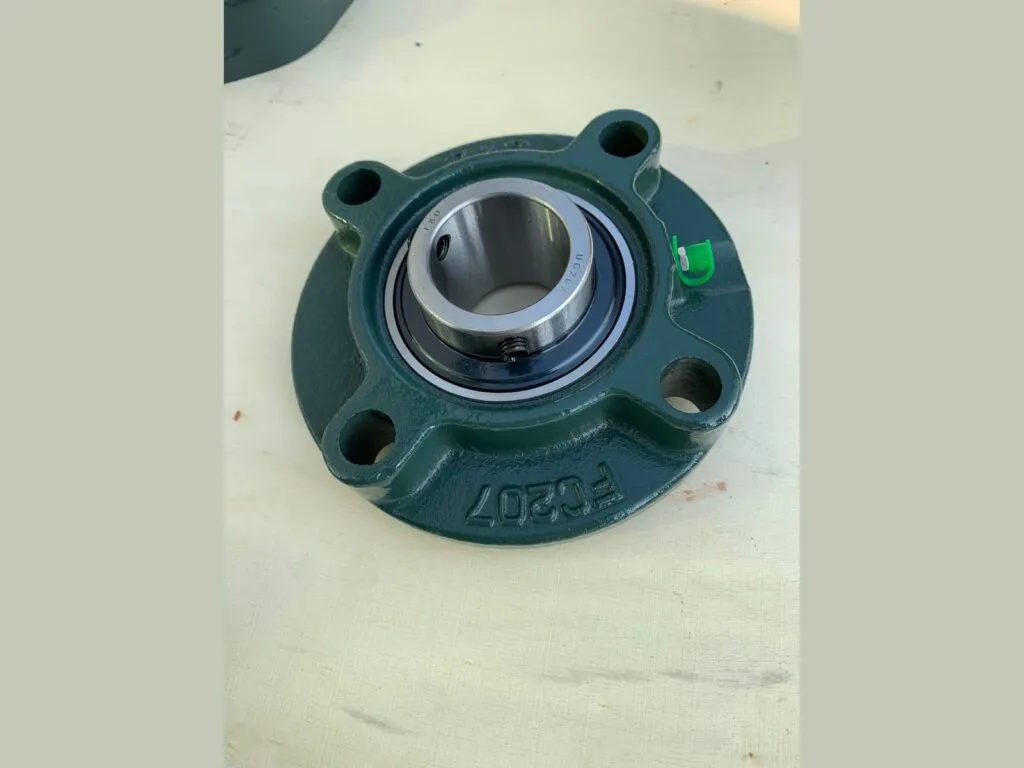

UCFC có bích tròn Φ125 mm với 4 lỗ trên vòng Φ100 mm, khác gối đỡ UCFL bích thoi 2 lỗ. Vách không có lỗ khoét thì chọn UCF hoặc UCFL trong nhóm gối đỡ vòng bi.

Các loại gối đỡ UCFC theo dãy, nắp và hãng thay thế

• UCFC, bích tròn 4 lỗ có gờ: FYH xếp nhóm 4-Bolt Flange Cartridge Units; ví dụ UCFC206.
• Dãy 2xx và UCFCX: UCFCX06 trục 30 mm có L 127 mm, H3 85 mm, J 105 mm, Cr 25,7 kN; UCFC206 có L 125 mm, H3 80 mm, J 100 mm, Cr 19,5 kN.
• Có nắp chắn đầu trục: nắp thép dập C, CD hoặc nắp gang FC, FCD; ví dụ UCFC205C.
• Inox SUCFC, SSUCFC: kho có SSUCFC207 hàng HRB.
• SKF FYC: tên SKF cho gối bích tròn có gờ; FYC 30 TF cùng bộ kích thước với UCFC206.

Thông số kỹ thuật gối đỡ UCFC

Dải mã UCFC204 đến UCFC213 có đường kính bích L từ 100 đến 205 mm, gờ định tâm H3 từ 62 đến 145 mm theo catalogue FYH.

Thông số	Giá trị
Dải trục d trong bảng tra của kho	20 đến 90 mm, 13 mã UCFC dãy 2
Dải trục d trong catalogue FYH	12 đến 100 mm hệ mét (UCFC201 đến UCFC218, UCFCX05 đến UCFCX20)
Đường kính ngoài bích L	100 (UCFC204), 115 (205), 125 (206), 135 (207), 145 (208), 160 (209), 165 (210), 185 (211), 195 (212), 205 (213) mm
Đường kính gờ định tâm H3	62 (UCFC204), 70 (205), 80 (206), 90 (207), 100 (208), 105 (209), 110 (210), 125 (211), 135 (212), 145 (213) mm; dung sai gờ 0 / -0,046 (FC204 đến FC206), 0 / -0,054 (FC207 đến FC210), 0 / -0,063 (FC211 đến FC217) mm
Vòng lỗ J và khoảng hai lỗ liền kề J1	UCFC205: J 90, J1 63,6; UCFC206: J 100, J1 70,7; UCFC208: J 120, J1 84,8; UCFC210: J 138, J1 97,6 mm
Lỗ bu lông N và cỡ bu lông	UCFC204 đến UCFC206: N 12, M10; UCFC207, UCFC208: N 14, M12; UCFC209, UCFC210: N 16, M14; UCFC211 đến UCFC213: N 19, M16
Rộng ruột B và gờ A4	UCFC206: B 38,1, A4 32,2; UCFC208: B 49,2, A4 41,2; UCFC210: B 51,6, A4 42,6 mm
Tải Cr / C0r của ruột	UC204: 12,8 / 6,65; UC206: 19,5 / 11,3; UC208: 29,1 / 17,8; UC210: 35,1 / 23,3; UC212: 52,4 / 36,2 kN
Hệ số f0	13,2 (UCFC204); 13,9 (UCFC205 đến UCFC207); 14,0 (UCFC208, UCFC209); 14,4 (UCFC210 đến UCFC213)
Dung sai vị trí lỗ X và độ đảo gờ Y	FC204 đến FC210: ΔA2s ±0,5 mm, X 0,7 mm, Y 0,2 mm; FC211 đến FC217: ±0,8 mm, X 1 mm, Y 0,3 mm
Khối lượng	0,73 kg (UCFC204); 0,95 (205); 1,3 (206); 1,7 (207); 2,0 (208); 2,6 (209); 2,9 (210); 4,2 (211); 5,0 (212)
Núm tra mỡ	A-1/4-28UNF cho 201 đến 210, X05 đến X09; A-R1/8 cho 211 đến 218, X10 đến X20
Đối chiếu SKF FYC 30 TF với UCFC206	FYC 30 TF: Da 80, J 100, J1 70,7, L 125, N 12 mm, Cr 19,5 kN, trùng từng số với UCFC206

Tải trọng và kích thước gối đỡ UCFC mã thông dụng

Kích thước bích tròn và tải Cr, C0r của ruột UC theo hãng FYH, không chép sang hãng khác. Cột A4 của dãy 21x đọc từ ảnh catalogue, cần đối chiếu lại trước khi đặt.

Mã gối	d (mm)	L đường kính bích (mm)	H3 đường kính gờ (mm)	J vòng lỗ (mm)	J1 khoảng hai lỗ (mm)	N lỗ bu lông (mm)	A4 (mm)	Bu lông	Bi rộng vòng trong (mm)	Cr (kN)	C0r (kN)	Khối lượng (kg)
UCFC204	20	100	62	78	55,1	12	28,3	M10	31	12,8	6,65	0,73
UCFC205	25	115	70	90	63,6	12	29,8	M10	34,1	14,0	7,85	0,95
UCFC206	30	125	80	100	70,7	12	32,2	M10	38,1	19,5	11,3	1,3
UCFC207	35	135	90	110	77,8	14	36,4	M12	42,9	25,7	15,4	1,7
UCFC208	40	145	100	120	84,8	14	41,2	M12	49,2	29,1	17,8	2,0
UCFC209	45	160	105	132	93,3	16	40,2	M14	49,2	34,1	21,3	2,6
UCFC210	50	165	110	138	97,6	16	42,6	M14	51,6	35,1	23,3	2,9
UCFC211	55	185	125	150	106,1	19	46,4	M16	55,6	43,4	29,4	4,2
UCFC212	60	195	135	160	113,1	19	56,7	M16	65,1	52,4	36,2	5,0
UCFC213	65	205	145	170	120,2	19	55,7	M16	65,1	57,2	40,1	5,6

Bảng tra kích thước gối đỡ UCFC theo cỡ trục

Bảng tra gồm 13 mã gốc nhóm UCFC dãy 2, trục d từ 20 đến 90 mm, kích thước thân gối theo catalogue FYH.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UCFC dãy 2	20 – 90	không ghi	13	UCFC 204, UCFC 205, UCFC 206

Nhóm	Mã	d (mm)	D (mm)	Biến thể có sẵn
UCFC dãy 2	UCFC 204	20		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 205	25		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 206	30		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 207	35		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 208	40		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 209	45		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 210	50		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 211	55		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 212	60		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 213	65		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 214	70		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 216	80		lỗ trụ, vít hãm
UCFC dãy 2	UCFC 218	90		lỗ trụ, vít hãm

• Hai số cuối của mã nhân 5 ra d từ cỡ 04, cách đọc chung ở bảng tra kích thước vòng bi: UCFC205 là 25 mm, UCFC210 là 50 mm.
• Khi mất mã, đo vách: đường kính lỗ khoét bằng gờ H3 và vòng lỗ J, UCFC206 là 80 mm và 100 mm.

Bảng giá gối đỡ UCFC

Giá tham khảo theo bộ, tổng hợp từ giá niêm yết thị trường ngày 29/10/2026, chưa quy về cùng mức VAT; kho báo giá hàng chính hãng có CO, CQ trong ngày, đơn số lượng giá thấp hơn.

Nhóm mã	Giá tham khảo (đ/bộ)
UCFC204 đến UCFC210 (nhãn SKF)	209.200 đến 545.000
UCFC211 đến UCFC216 (nhãn SKF)	713.700 đến 1.435.100

Cách chọn gối đỡ UCFC theo lỗ khoét vách

• Theo lỗ khoét: khoét đúng đường kính gờ H3, UCFC206 là 80 mm, dung sai gờ 0 / -0,046 mm.
• Theo vòng lỗ bu lông: J và đường kính bích L phải khớp, UCFC206 là 100 mm và 125 mm.
• Theo hàng SKF cần thay: dùng FYC cùng cỡ, FYC 30 TF trùng kích thước UCFC206.

Lỗi thường gặp ở gối đỡ UCFC và cách xử lý

Bốn lỗi hay gặp ở gối bích tròn xoay quanh lỗ khoét, vòng lỗ bu lông và mỡ.

Hiện tượng	Nguyên nhân	Cách xử lý
Gờ không cắm vừa vách	Lỗ khoét sai đường kính hoặc dung sai (gờ 0 / -0,046 mm với FC204 đến FC206)	Doa lỗ vách đúng đường kính, đo bằng thước cặp trước khi lắp
Bu lông không vào được lỗ	Nhầm vòng lỗ J giữa các hãng (UCFC206: J 100 mm)	Đo lại vòng lỗ vách; đối chiếu bảng hãng
Gối nóng, kêu	Thiếu mỡ, vách không vuông góc với trục	Bơm mỡ bôi trơn vòng bi qua núm A-1/4-28UNF; kiểm tra độ vuông góc, lót shim nếu cần
Trục trượt trong ruột	Vít hãm lỏng	Siết lại vít hãm, thêm keo khoá ren

Đặt gối đỡ theo mã và đường kính lỗ khoét

Đặt gối theo mã in trên thân (UCFC205, UCFC206) kèm đường kính lỗ khoét của vách; gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng chính hãng kèm CO, CQ, xuất hoá đơn VAT, giao toàn quốc; HRB hiện có SSUCFC207 bản inox.
