Gối đỡ UCP dãy UCP204 đến UCP213, UKP, trục 20 đến 100 mm

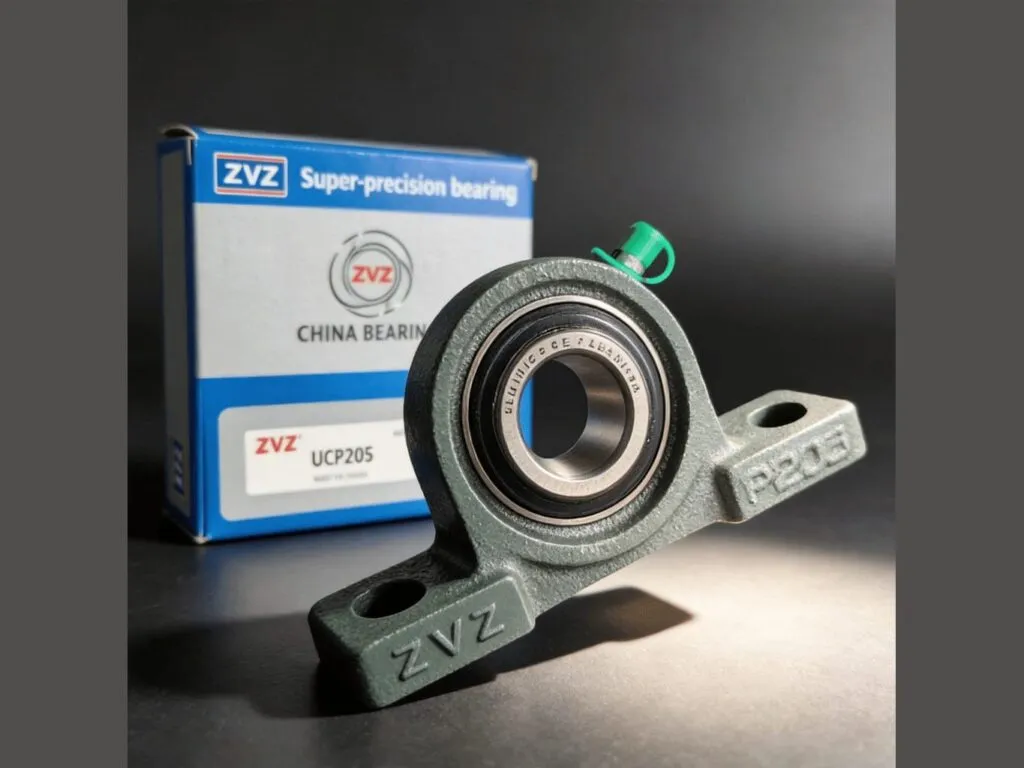

Gối đỡ UCP (gối đứng, pillow block, còn gọi gối đỡ vòng bi trục ngang) là thân gối gang chân đế 2 lỗ bu lông chứa ruột vòng bi cầu UC khoá trục bằng vít hãm. Mã UCP204 đến UCP308 dùng cho trục 20 đến 50 mm, tải Cr 12,8 đến 40,7 kN theo hãng FYH.

Gối đỡ UCP là gì, khác gối UCF thế nào

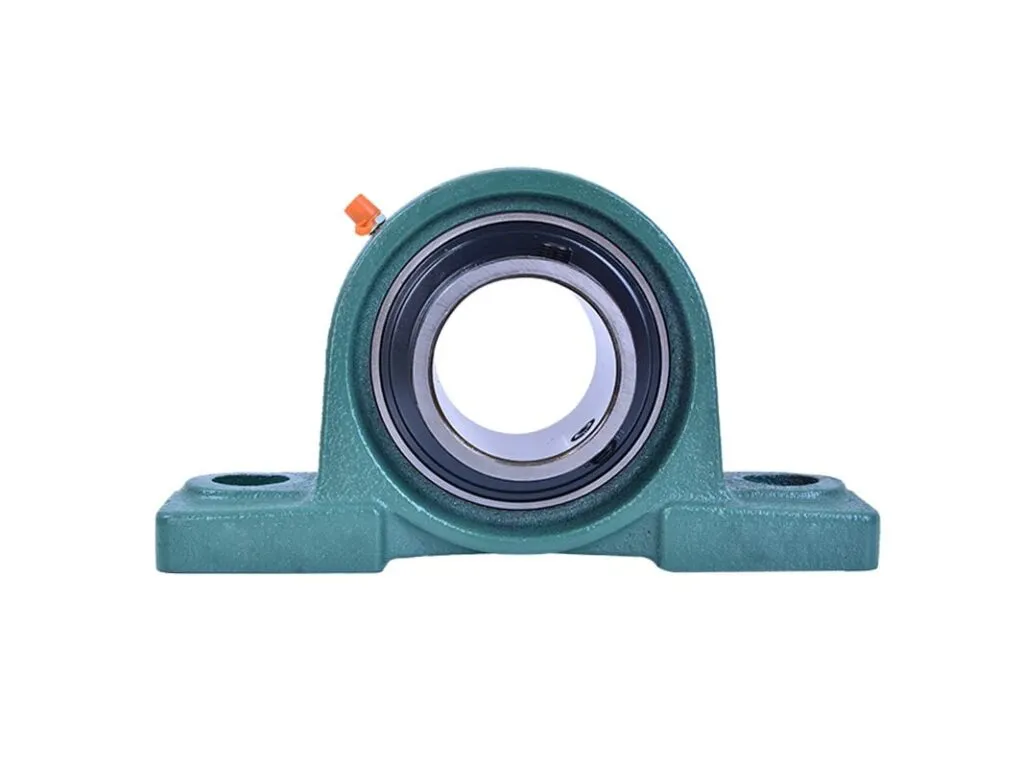

Gối đỡ UCP bắt chân đế lên mặt phẳng nằm ngang để đỡ trục tròn, còn gối đỡ UCF là bích vuông 4 lỗ bắt vào vách. Với cùng ruột UC206, UCP206 có khoảng lỗ J 121 mm, UCF206 có J 83 mm, gối đỡ UCFL bích thoi 2 lỗ có J 117 mm.

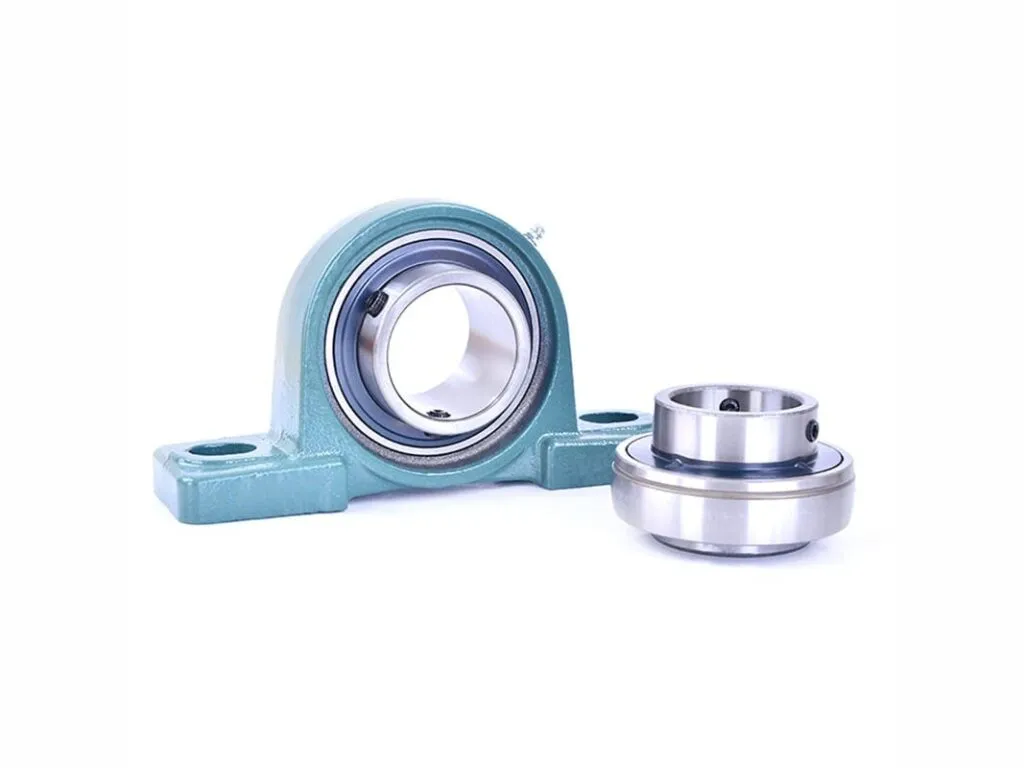

UCP khác UKP ở lỗ trục: UCP lỗ trụ khoá vít hãm, UKP lỗ côn lắp bằng ống lót côn vòng bi. Ruột UC bán riêng ở vòng bi ucp.

Các loại gối đỡ UCP theo kiểu lỗ và thân

• UCP, lỗ trụ vít hãm: bắt vào trục bằng vít hãm, không cần xẻ rãnh then; ví dụ UCP206.
• UKP, lỗ côn và ống lót: kẹp đều quanh trục, hợp trục gia công thô; UKP206 đi với ống lót H 2306X.
• Dãy 2xx và 3xx: UCP206 có Cr 19,5 kN, L 165 mm; UCP306 cùng trục 30 mm có Cr 26,7 kN, L 180 mm.
• UCPX, thân dày hơn: UCPX06 ruột rộng 42,9 mm, H 47,6 mm, L 175 mm, Cr 25,7 kN.
• Có nắp chắn đầu trục: nắp thép dập C, CD hoặc nắp gang FC, FCD; ví dụ UCP205C.
• Inox SUCP, SSUCP và đế ren SUCPA: tiền tố S, SS là inox; UCPA208 có L 116 mm, J 84 mm so với L 184 mm, J 137 mm của UCP208.

Thông số kỹ thuật gối đỡ UCP

Catalogue FYH ghi gối đỡ UCP trục 12 đến 50 mm, chiều cao tâm H từ 30,2 đến 76,2 mm, tải Cr của ruột đến 40,7 kN ở UC308.

Thông số	Giá trị
Dải trục d trong catalogue FYH	12 đến 50 mm (UCP201 đến UCP211, UCPX05 đến UCPX11, UCP305 đến UCP310); sổ kho có thêm UCP212 (60 mm), UCP213 (65 mm)
Dải trục d trong bảng tra của kho	20 đến 100 mm, 31 mã
Chiều cao tâm H	30,2 mm (UCP201 đến UCP203) đến 76,2 mm (UCP213); UCP206 là 42,9 mm
Khoảng lỗ bắt J	95 (UCP204), 105 (UCP205), 121 (UCP206), 127 (UCP207), 137 (UCP208), 146 (UCP209), 159 (UCP210) mm
Dài đế L và rộng đế A	UCP205: 140 và 38; UCP206: 165 và 48; UCP208: 184 và 54; UCP210: 206 và 60 mm
Bu lông bắt gối	M10 cho UCP204 đến UCP205; M14 cho UCP206 đến UCP209 và UCP305 đến UCP308; M16 cho UCPX08
Kết cấu ruột	Ruột UC khoá trục bằng vít hãm; lỗ cầu trong thân cho ruột tự lựa khi lắp
Tải Cr / C0r của ruột	UC204: 12,8 / 6,65; UC206: 19,5 / 11,3; UC208: 29,1 / 17,8; UC210: 35,1 / 23,3; UC308: 40,7 / 24,0 kN (FYH)
Hệ số f0	13,2 (UC204); 13,9 (UC205 đến UC207); 14,0 (UC208, UC209); dãy 3xx: 12,6 (UC305), 13,3 (UC306), 13,2 (UC308)
Dung sai chiều cao tâm ΔHs	±0,15 mm (P203 đến P210, P305 đến P310); ±0,2 mm (P211 đến P218); ±0,3 mm (P319 đến P328)
Núm tra mỡ	A-1/4-28UNF cho 201 đến 210, X05 đến X09, 305 đến 308; A-R1/8 cho 211 đến 218, X10 đến X20, 309 đến 328
Khối lượng cả bộ	0,66 kg (UCP204); 0,80 (UCP205); 1,3 (UCP206); 2,0 (UCP208); 2,2 (UCP209); 3,8 (UCP308)
Độ lệch tâm cho phép khi lắp	5° nếu không cần tra mỡ, 2° nếu cần tra mỡ (đối chiếu cụm Y của SKF vì FYH không ghi)

Tải trọng và kích thước gối đỡ UCP mã thông dụng

Kích thước gối UCP và tải Cr, C0r của ruột UC theo hãng FYH, không dùng chung cho hãng khác; dấu gạch là ô catalogue chưa đọc được.

Mã gối	d (mm)	H cao tâm (mm)	L dài đế (mm)	J khoảng lỗ (mm)	A rộng đế (mm)	Bu lông	Ruột	Bi rộng vòng trong (mm)	Cr (kN)	C0r (kN)	Khối lượng (kg)
UCP204	20	33,3	127	95	38	M10	UC204	31	12,8	6,65	0,66
UCP205	25	36,5	140	105	38	M10	UC205	34,1	14,0	7,85	0,8
UCP206	30	42,9	165	121	48	M14	UC206	38,1	19,5	11,3	1,3
UCP207	35	47,6	167	127	48	M14	UC207	42,9	25,7	15,4	1,6
UCP208	40	49,2	184	137	54	M14	UC208	49,2	29,1	17,8	2,0
UCP209	45	54	190	146	54	M14	UC209	49,2	34,1	21,3	2,2
UCP210	50	57,2	206	159	60	không ghi	UC210	51,6	35,1	23,3	không ghi
UCP211	55	63,5	219	171	60	không ghi	UC211	55,6	43,4	29,4	không ghi
UCP212	60	69,8	241	184	70	không ghi	UC212	65,1	52,4	36,2	không ghi
UCP305	25	45	175	132	45	M14	UC305	38	21,2	10,9	1,7
UCP306	30	50	180	140	50	M14	UC306	43	26,7	15,0	2,2
UCP308	40	60	220	170	60	M14	UC308	52	40,7	24,0	3,8

Bảng tra kích thước gối đỡ UCP theo cỡ trục

Bảng tra gồm 31 mã gốc chia ba nhóm UCP dãy 2, UCP dãy 3 và UKP dãy 2, trục d từ 20 đến 100 mm, kèm chiều cao tâm H (mm) theo catalogue FYH.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UCP dãy 2	20 – 90	không ghi	14	UCP 204, UCP 205, UCP 206
UCP dãy 3	30 – 100	không ghi	10	UCP 306, UCP 307, UCP 308
UKP dãy 2	25 – 55	không ghi	7	UKP 206, UKP 207, UKP 208

Nhóm	Mã	d (mm)	D (mm)	Biến thể có sẵn
UCP dãy 2	UCP 204	20		lỗ trụ, vít hãm
UCP dãy 2	UCP 205	25		lỗ trụ, vít hãm
UCP dãy 2	UCP 206	30		lỗ trụ, vít hãm
UCP dãy 2	UCP 207	35		lỗ trụ, vít hãm
UCP dãy 2	UCP 208	40		lỗ trụ, vít hãm
UCP dãy 2	UCP 209	45		lỗ trụ, vít hãm
UCP dãy 2	UCP 210	50		lỗ trụ, vít hãm
UCP dãy 2	UCP 211	55		lỗ trụ, vít hãm
UCP dãy 2	UCP 212	60		lỗ trụ, vít hãm
UCP dãy 2	UCP 213	65		lỗ trụ, vít hãm
UCP dãy 2	UCP 214	70		lỗ trụ, vít hãm
UCP dãy 2	UCP 215	75		lỗ trụ, vít hãm
UCP dãy 2	UCP 216	80		lỗ trụ, vít hãm
UCP dãy 2	UCP 218	90		lỗ trụ, vít hãm
UCP dãy 3	UCP 306	30		lỗ trụ, vít hãm
UCP dãy 3	UCP 307	35		lỗ trụ, vít hãm
UCP dãy 3	UCP 308	40		lỗ trụ, vít hãm
UCP dãy 3	UCP 309	45		lỗ trụ, vít hãm
UCP dãy 3	UCP 310	50		lỗ trụ, vít hãm
UCP dãy 3	UCP 311	55		lỗ trụ, vít hãm
UCP dãy 3	UCP 312	60		lỗ trụ, vít hãm
UCP dãy 3	UCP 314	70		lỗ trụ, vít hãm
UCP dãy 3	UCP 318	90		lỗ trụ, vít hãm
UCP dãy 3	UCP 320	100		lỗ trụ, vít hãm
UKP dãy 2	UKP 206	25		lỗ côn K
UKP dãy 2	UKP 207	30		lỗ côn K
UKP dãy 2	UKP 208	35		lỗ côn K
UKP dãy 2	UKP 209	40		lỗ côn K
UKP dãy 2	UKP 210	45		lỗ côn K
UKP dãy 2	UKP 211	50		lỗ côn K
UKP dãy 2	UKP 212	55		lỗ côn K

• Hai số cuối của mã nhân 5 là d (mm) từ cỡ 04, theo quy ước ký hiệu vòng bi: UCP204 là 20 mm, UCP210 là 50 mm.
• Khi mất mã, đo gối cũ ba số H, J, L bằng thước cặp; UCP206 là 42,9 / 121 / 165 mm.

Bảng giá gối đỡ UCP

Giá bán lẻ tham khảo theo bộ, chưa gồm VAT 8%, áp cho hàng chính hãng có CO, CQ và vòng bi HRB; đơn số lượng lớn có giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã), cột HRB ghi khoảng giá kho bán theo số lượng; giá chưa gồm VAT 8%.

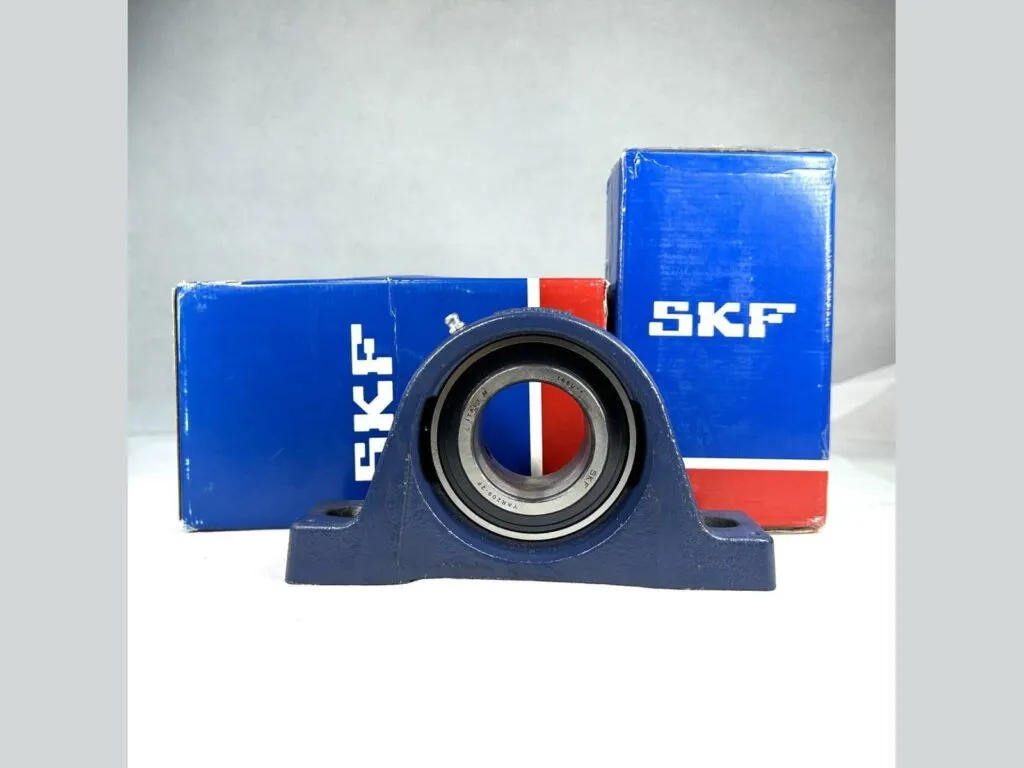

Nhóm	Mã	Giá hàng SKF chính hãng (đ/bộ)	Giá HRB (đ/bộ)
UCP dãy 2	UCP 204		379.000 – 524.000
UCP dãy 2	UCP 205		411.000 – 569.000
UCP dãy 2	UCP 206		494.000 – 684.000
UCP dãy 2	UCP 207		793.000 – 1.098.000
UCP dãy 2	UCP 208		931.000 – 1.289.000
UCP dãy 2	UCP 209		1.076.000 – 1.490.000
UCP dãy 2	UCP 210		1.230.000 – 1.703.000
UCP dãy 2	UCP 211		1.435.000 – 1.987.000
UCP dãy 2	UCP 212		1.776.000 – 2.459.000
UCP dãy 2	UCP 213		2.034.000 – 2.817.000

Cách chọn gối đỡ UCP theo trục, tải và môi trường

• Theo trục: UCP208 ứng trục 40 mm.
• Theo tải: tải nặng hoặc va đập nhảy lên dãy 3xx, UCP306 chịu Cr 26,7 kN so với 19,5 kN của UCP206.
• Theo độ chính xác của trục: trục gia công thô hoặc cần kẹp đều chu vi thì dùng UKP lỗ côn.
• Theo môi trường: ẩm, rửa nước, thực phẩm chọn SUCP hoặc SSUCP inox.

Lỗi thường gặp ở gối đỡ UCP và cách xử lý

Bốn hiện tượng hay gặp ở gối đỡ UCP truy được về mặt lắp, vít hãm hoặc mỡ.

Hiện tượng	Nguyên nhân	Cách xử lý
Gối nóng, kêu rít sau khi chạy	Thiếu mỡ hoặc bơm quá đầy; trục và đế lệch tâm làm ruột bị kẹt	Bơm mỡ bôi trơn vòng bi qua núm A-1/4-28UNF (cỡ 201 đến 210); kiểm tra tâm trục; mặt đế phẳng, SKF khuyến nghị Ra tối đa 12,5 µm và độ phẳng IT7 đến IT8 cho gối cụm Y
Trục xoay trơn trong ruột, mòn trục	Vít hãm chưa siết hoặc lỏng vì rung	Siết vít hãm đúng cỡ lục giác, thêm keo khoá ren; trục đã mòn thì thay trục hoặc đổi sang UKP lỗ côn
Hai gối cùng trục lệch tâm, vòng bi hỏng sớm	Mặt lắp hai gối không đồng phẳng hoặc sai chiều cao tâm (dung sai ±0,15 mm với P203 đến P210)	Dùng shim cân bằng; chọn hai gối cùng hãng, cùng mã
Nứt chân đế khi siết bu lông	Siết lệch một bên, mặt lắp cong vênh, bu lông quá cỡ	Siết chéo đều; đúng cỡ M10 hoặc M14 theo bảng; mặt lắp phẳng trước khi siết

Đặt gối đỡ theo mã và cỡ trục

Đặt gối theo mã in trên thân hoặc ruột (UCP205, UCP206) và cỡ trục; gửi ảnh gối cũ qua Zalo, kho báo giá trong ngày. Hàng chính hãng kèm CO, CQ, xuất hoá đơn VAT, giao toàn quốc. Kho có gối inox HRB dạng SUCP205, SUCP206.

Số liệu trên trang theo catalogue FYH, NTN; tiêu chuẩn tham chiếu: thân gối đỡ theo ISO 3228, ruột vòng bi Y và vòng khoá theo ISO 9628.
