Gối đỡ UCT gối căng đai, căng xích băng tải, UCT204 đến UCT308

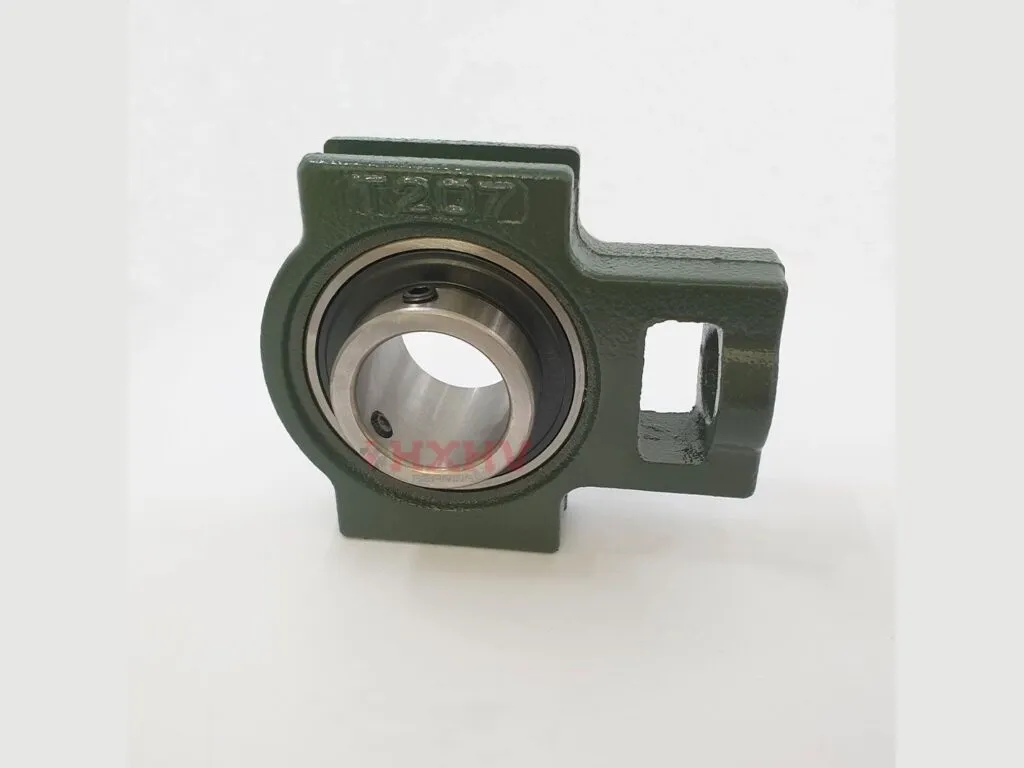

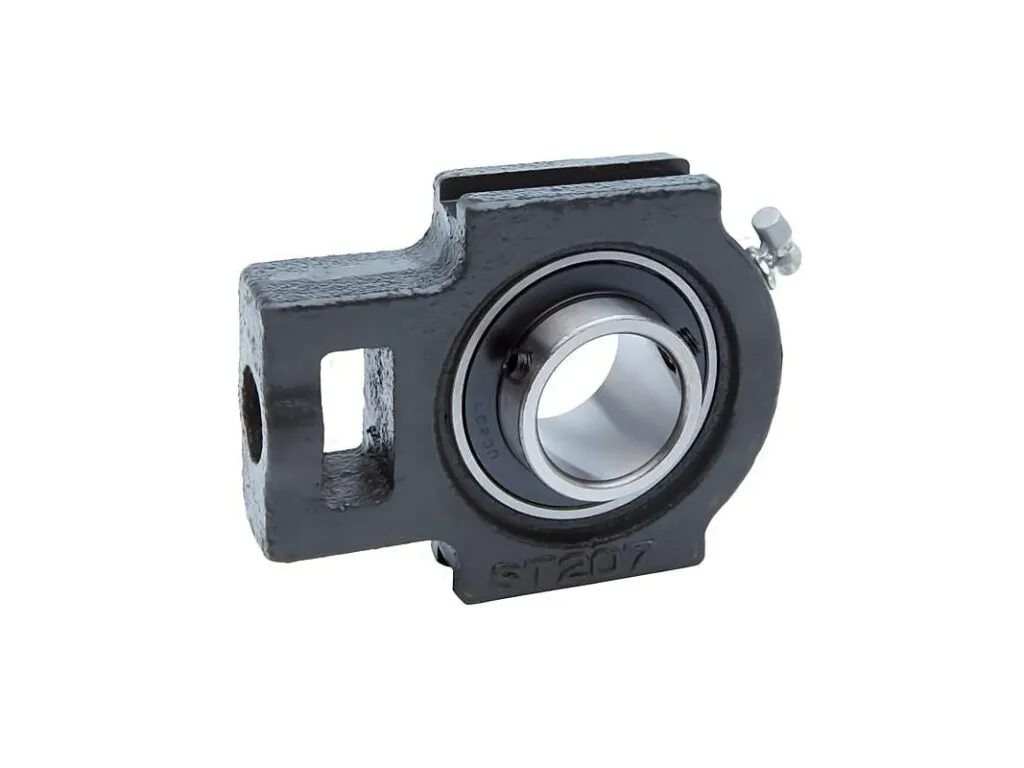

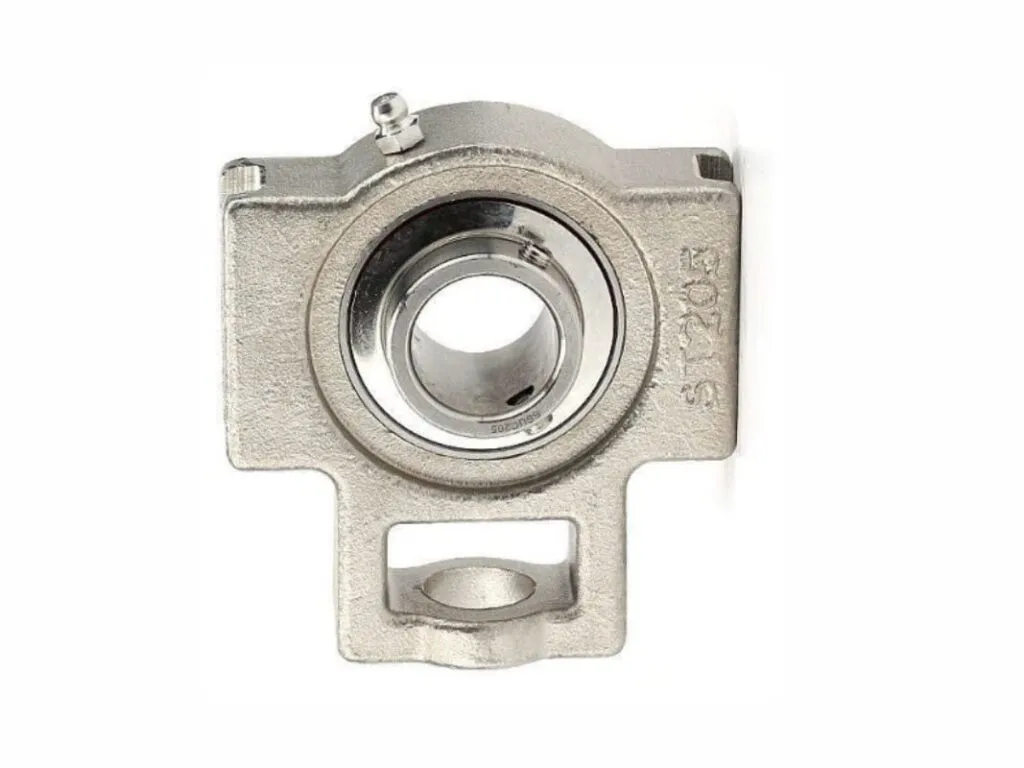

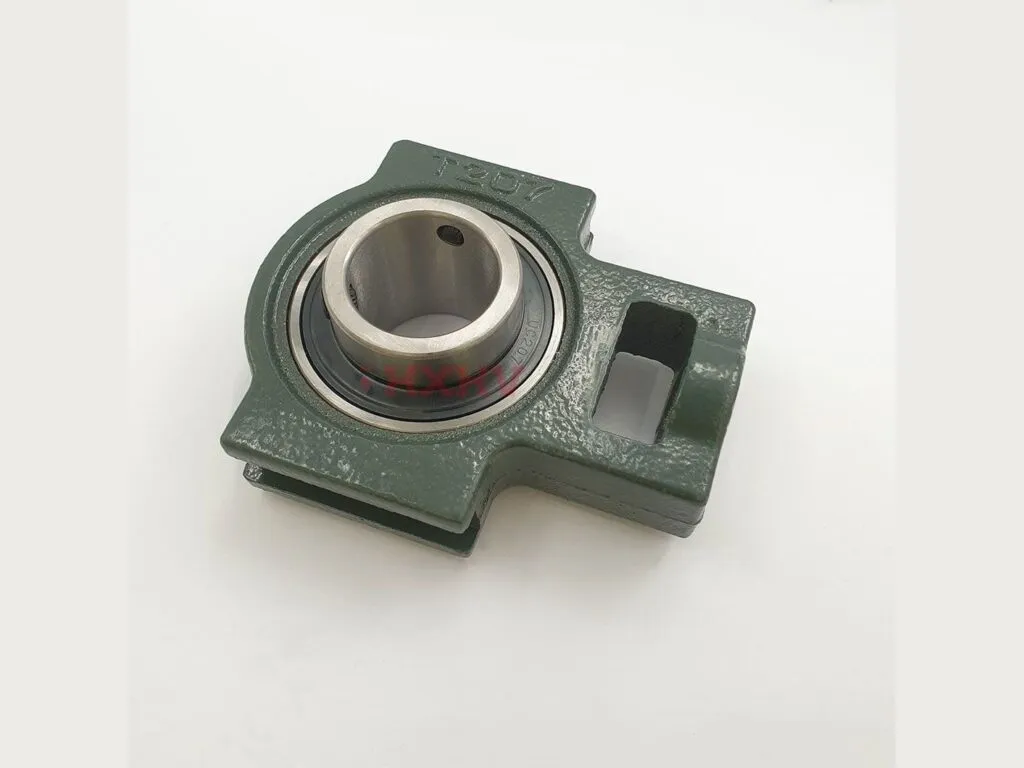

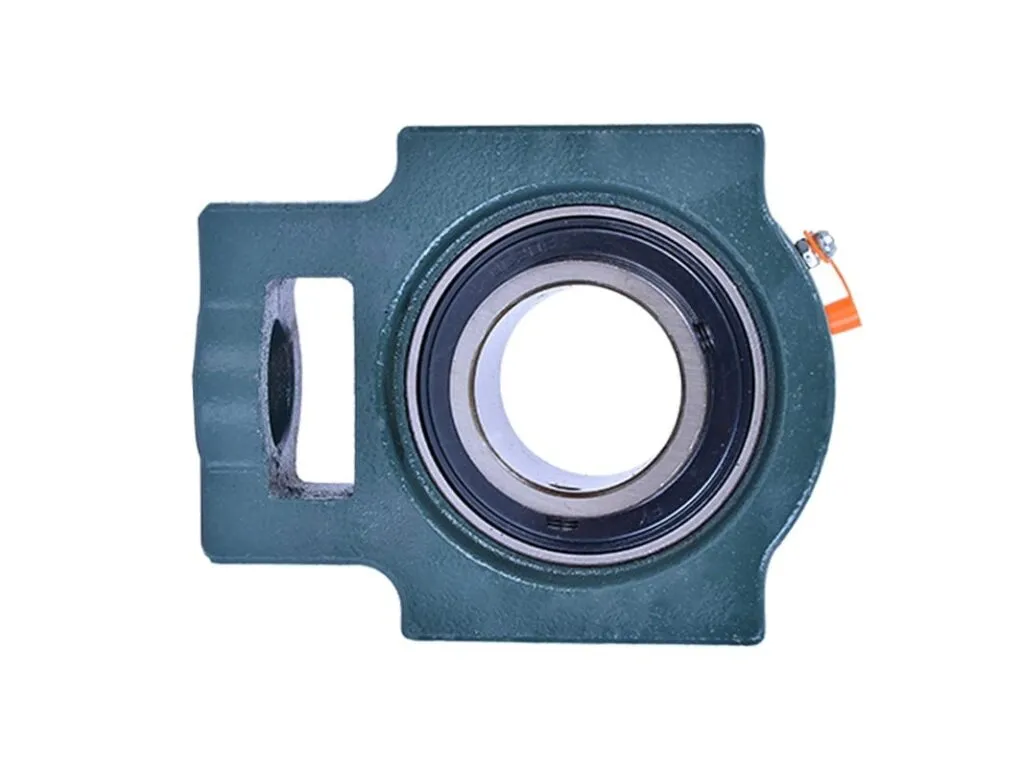

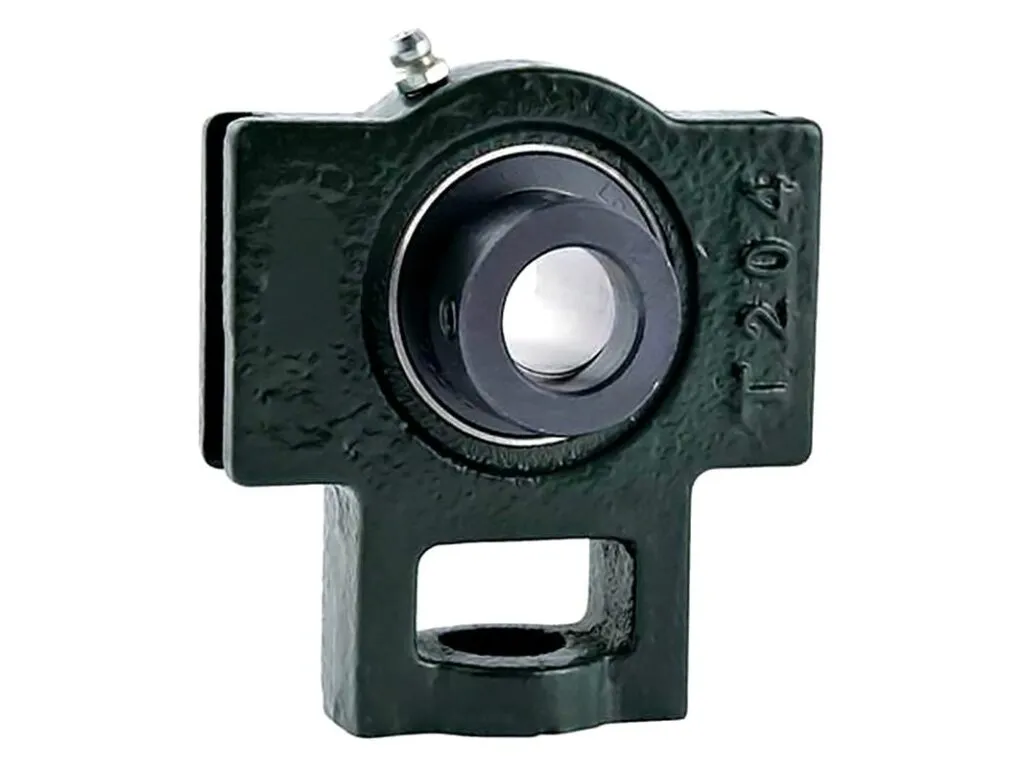

Gối đỡ UCT (gối căng đai, gối trượt căng xích, take-up unit) là thân gối gang hình hộp có rãnh trượt hai bên, chứa ruột vòng bi cầu UC khoá vít hãm. Thân trượt trong khung dẫn, bu lông căng đẩy gối để căng đai hoặc xích. Mã UCT204 đến UCT308 dùng trục 20 đến 40 mm, tải Cr 12,8 đến 40,7 kN (FYH).

Gối đỡ UCT là gì, khác UCP chỗ nào

Gối đỡ UCT không bắt cố định vào khung mà trượt trong khung dẫn, bu lông căng đẩy gối dọc rãnh để căng băng. UCT206 có thân rộng A 37 mm trượt vừa rãnh 16 mm; cùng ruột UC206 tải Cr 19,5 kN, gối đỡ UCP bắt chặt bằng 2 bu lông (J 121 mm).

Chỗ trục cố định dùng UCP hoặc gối đỡ UCF trong nhóm gối đỡ vòng bi; UCT dành cho trục đuôi băng tải, máy cuộn, máy sấy cần chỉnh vị trí trục.

Các loại gối đỡ UCT theo dãy, ruột và hãng thay thế

• UCT, gối trượt lỗ trụ vít hãm: FYH xếp nhóm Take-Up Units, chỉnh vị trí bằng bu lông căng; ví dụ UCT206.
• Dãy 2xx và 3xx: UCT206 có H 102 mm, L 113 mm, Cr 19,5 kN; UCT306 có H 100 mm, L 137 mm, Cr 26,7 kN, ruột lớn hơn.
• UCTX, ruột rộng hơn: UCTX06 trục 30 mm có L 129 mm, ruột rộng 42,9 mm, Cr 25,7 kN.
• Có nắp chắn đầu trục: nắp thép dập C, CD hoặc nắp gang FC, FCD; ví dụ UCT205C.
• SKF TU, TUJ: tên SKF cho gối căng; ví dụ TU 30 TF.
• Hàng HRB: kho có UCT305 đến UCT313, chưa có UCT dãy 2xx.

Thông số kỹ thuật gối đỡ UCT

Dải mã UCT204 đến UCT209 có gối cao H 89 đến 117 mm, dài L 94 đến 144 mm, rãnh trượt N1 16 đến 19 mm theo catalogue FYH.

Thông số	Giá trị
Dải trục d trong bảng tra của kho	20 đến 80 mm, 11 mã UCT dãy 2
Dải trục d trong catalogue FYH	12 đến 45 mm (UCT201 đến UCT209, UCTX05 đến UCTX09, UCT305 đến UCT309)
Cao gối H và cao tới đáy rãnh H1	UCT205: H 89, H1 76; UCT206: H 102, H1 89; UCT208: H 114, H1 102; UCT306: H 100, H1 90; UCT308: H 124, H1 112 mm
Dài gối L	94 (UCT204), 97 (UCT205), 113 (UCT206), 129 (UCT207), 144 (UCT208, UCT209); dãy 3xx: 122 (UCT305), 137 (UCT306), 150 (UCT307), 162 (UCT308) mm
Rộng thân A	32 (UCT204, UCT205), 37 (UCT206, UCT207), 49 (UCT208, UCT209); dãy 3xx: 36 (UCT305), 41 (UCT306), 45 (UCT307), 50 (UCT308) mm
Rộng rãnh trượt N1	16 mm (UCT204 đến UCT207, UCT305); 19 (UCT208, UCT209); 18 (UCT306); 20 (UCT307); 22 (UCT308)
Dung sai rộng rãnh ΔA1s và đối xứng X	T204 đến T210: +0,2 / 0 mm, X 0,5 mm; T211 đến T217: +0,3 / 0 mm, X 0,6 mm
Tải Cr / C0r của ruột	UC204: 12,8 / 6,65; UC205: 14,0 / 7,85; UC206: 19,5 / 11,3; UC208: 29,1 / 17,8; UC308: 40,7 / 24,0 kN
Hệ số f0	13,2 (UCT204); 13,9 (UCT205 đến UCT207); 14,0 (UCT208, UCT209); 12,6 (UCT305); 13,3 (UCT306); 13,2 (UCT307, UCT308)
Khối lượng cả bộ	0,76 kg (UCT204); 0,84 (UCT205); 1,3 (UCT206); 1,6 (UCT207); 2,5 (UCT208); 2,4 (UCT209); 3,0 (UCT308)
Núm tra mỡ	B-1/4-28UNF cho 201 đến 210, X05 đến X09, 305 đến 308; B-R1/8 cho 211 đến 217, X10 đến X17, 309 đến 328
Đối chiếu SKF TU 30 TF với UCT206	TU 30 TF: H 104, H1 89, L 114, rãnh 16 mm, ruột YAR 206-2F (Cr 19,5 kN); UCT206: H 102, H1 89, L 113, rãnh 16 mm

Tải trọng và kích thước gối đỡ UCT mã thông dụng

Kích thước gối trượt và tải Cr, C0r của ruột UC theo hãng FYH; tải của hãng này không chép sang hãng khác.

Mã gối	d (mm)	H cao gối (mm)	H1 cao tới đáy rãnh (mm)	L dài gối (mm)	A rộng thân (mm)	N1 rộng rãnh (mm)	Bi rộng vòng trong (mm)	Cr (kN)	C0r (kN)	Khối lượng (kg)
UCT204	20	89	76	94	32	16	31	12,8	6,65	0,76
UCT205	25	89	76	97	32	16	34,1	14,0	7,85	0,84
UCT206	30	102	89	113	37	16	38,1	19,5	11,3	1,3
UCT207	35	102	89	129	37	16	42,9	25,7	15,4	1,6
UCT208	40	114	102	144	49	19	49,2	29,1	17,8	2,5
UCT209	45	117	102	144	49	19	49,2	34,1	21,3	2,4
UCT305	25	89	80	122	36	16	38	21,2	10,9	1,4
UCT306	30	100	90	137	41	18	43	26,7	15,0	1,8
UCT307	35	111	100	150	45	20	48	33,4	19,3	2,3
UCT308	40	124	112	162	50	22	52	40,7	24,0	3,0

Bảng tra kích thước gối đỡ UCT theo cỡ trục

Bảng tra gồm 11 mã gốc nhóm UCT dãy 2, trục d từ 20 đến 80 mm, kích thước thân gối theo catalogue FYH.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UCT dãy 2	20 – 80	không ghi	11	UCT 204, UCT 205, UCT 206

Nhóm	Mã	d (mm)	D (mm)	Biến thể có sẵn
UCT dãy 2	UCT 204	20		lỗ trụ, vít hãm
UCT dãy 2	UCT 205	25		lỗ trụ, vít hãm
UCT dãy 2	UCT 206	30		lỗ trụ, vít hãm
UCT dãy 2	UCT 207	35		lỗ trụ, vít hãm
UCT dãy 2	UCT 208	40		lỗ trụ, vít hãm
UCT dãy 2	UCT 209	45		lỗ trụ, vít hãm
UCT dãy 2	UCT 210	50		lỗ trụ, vít hãm
UCT dãy 2	UCT 211	55		lỗ trụ, vít hãm
UCT dãy 2	UCT 212	60		lỗ trụ, vít hãm
UCT dãy 2	UCT 214	70		lỗ trụ, vít hãm
UCT dãy 2	UCT 216	80		lỗ trụ, vít hãm

• Hai số cuối của mã nhân 5 ra d từ cỡ 04, cách đọc chung ở bảng tra kích thước vòng bi: UCT205 là 25 mm, UCT208 là 40 mm.
• Khi mất mã, đo khung dẫn: bề rộng rãnh và chiều dài gối L, UCT206 là rãnh 16 mm và L 113 mm.

Bảng giá gối đỡ UCT

Giá tham khảo theo bộ, tổng hợp từ giá niêm yết thị trường ngày 29/10/2026, chưa quy về cùng mức VAT; kho báo giá hàng chính hãng có CO, CQ trong ngày, đơn số lượng giá thấp hơn.

Nhóm mã	Giá tham khảo (đ/bộ)
UCT204 đến UCT210 (nhãn SKF)	256.100 đến 694.000
UCT211 đến UCT215 (nhãn SKF)	796.500 đến 1.428.400
UCT206 (nhãn SKF, bản -FK và -S&F cùng mã)	280.200 đến 428.500
UCT205 (Asahi)	310.500

Cách chọn gối đỡ UCT theo khung dẫn và hành trình căng

• Theo khung dẫn: đo bề rộng rãnh, thân gối phải trượt vừa; UCT206 có A 37 mm, rãnh N1 16 mm.
• Theo tải: nặng hơn thì lên dãy 3xx, UCT306 có Cr 26,7 kN so với 19,5 kN của UCT206.
• Theo hàng SKF cần thay: chọn TU hoặc TUJ cùng d, đối chiếu H và L với UCT.

Lỗi thường gặp ở gối đỡ UCT và cách xử lý

Bốn lỗi hay gặp ở gối căng UCT nằm ở rãnh trượt, lực căng hai đầu và mỡ.

Hiện tượng	Nguyên nhân	Cách xử lý
Gối kẹt không trượt được	Rãnh khung bẩn, gỉ hoặc bề rộng rãnh không khớp dung sai (+0,2 / 0 mm với T204 đến T210)	Làm sạch rãnh, bôi mỡ rãnh; đo khung và thân gối bằng thước cặp
Băng tải lệch một bên	Hai gối căng hai đầu không căng đều	Căng hai bên cùng số vòng bu lông; đo khoảng cách trục hai đầu
Gối nóng, kêu	Thiếu mỡ hoặc căng quá mức làm bi bị kẹt	Bơm mỡ bằng súng bơm mỡ qua núm B-1/4-28UNF; giảm lực căng, kiểm tra lực dọc trục
Trục trượt trong ruột	Vít hãm lỏng	Siết lại vít hãm, thêm keo khoá ren

Đặt gối đỡ theo mã và rãnh khung

Đặt gối theo mã in trên thân (UCT205, UCT206) kèm bề rộng rãnh khung; gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng chính hãng kèm CO, CQ, xuất hoá đơn VAT, giao toàn quốc; hàng HRB có UCT305 đến UCT313.

Số liệu trên trang theo catalogue FYH, NTN; tiêu chuẩn tham chiếu: thân gối đỡ theo ISO 3228, ruột vòng bi Y và vòng khoá theo ISO 9628.
