Vòng bi UCP ruột gối đỡ UC, UK, YAR d 17 đến 90mm

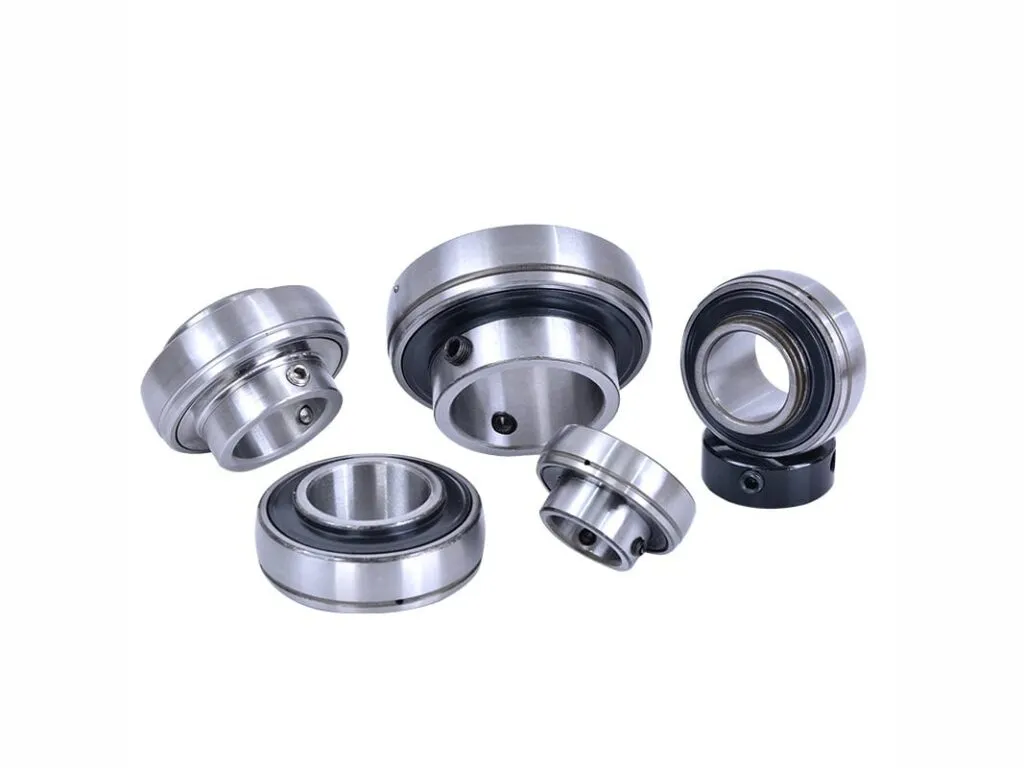

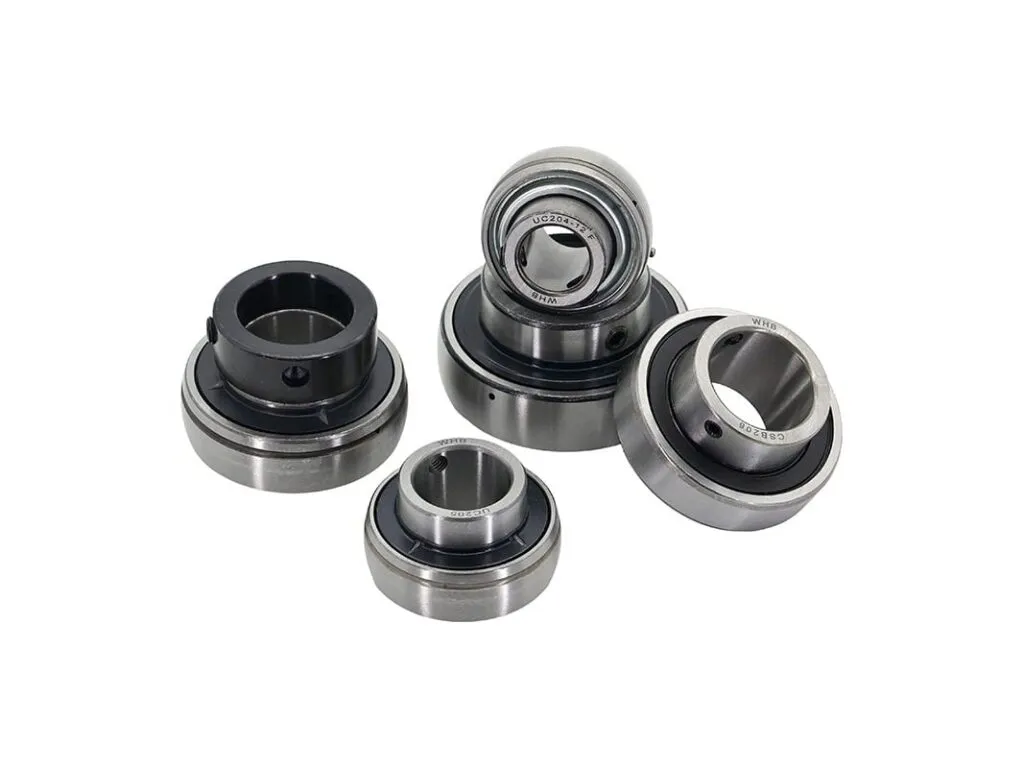

Vòng bi UCP (ruột gối đỡ, bạc đạn UC, ổ bi Y) là vòng bi cầu có vòng ngoài mặt cầu và vòng trong kéo dài, khoá trục bằng vít hãm, lắp vào thân gối UCP, UCF, UCFL. Dải d 17 đến 90mm, Cr 9,56 đến 57,2 kN tùy hãng. Kho xếp trong nhóm gối đỡ vòng bi.

Vòng bi UCP là gì, khác vòng bi 6205 thế nào

UC205 có vòng ngoài mặt cầu tự lựa theo thân gối, vòng trong rộng 34,1mm kèm vít hãm. Vòng bi 6200 như 6205 cùng d 25, D 52 nhưng vòng ngoài trụ, không có vít hãm, dùng trong hộp trụ chứ không đi vào thân gối.

Các loại vòng bi UCP theo cách khoá trục

• UC, YAR 2-2F: lỗ trụ, vít hãm. UC là mã FYH theo JIS, YAR là mã SKF cùng cỡ: YAR 206-2F và UC206 cùng d 30, D 62, rộng vòng trong 38,1mm.
• UK, YSA 2-2FK: lỗ côn 1:12 lắp bằng ống lót H; UK206 lắp trên H 2306, UK208 trên H 2308. SKF làm YSA khe hở Group 3.
• YET, YEL: khoá bằng vòng lệch tâm, hợp trục quay một chiều.
• YAR 2-2RF: phớt nhiều lớp; bản /HV là inox cho thực phẩm (d 20 đến 50mm), /VE495 là vòng mạ kẽm, vít inox, mỡ thực phẩm.
• Dãy UC3xx: cùng d nhưng D lớn hơn, UC306 là 30x72mm so với UC206 là 30x62mm.

Thông số kỹ thuật vòng bi UCP

Ruột UC20x có d từ 20 đến 50mm, tải Cr từ 12,8 đến 35,1 kN; số liệu hãng FYH và SKF ghi riêng vì lệch chút.

Thông số	Giá trị
Dải d bảng kho (82 mã)	d 17 đến 90mm, D 40 đến 160mm; nhóm UC, UK, YAR, YAT, YEL, YET, YSA
UC20x (d x D x Bi x C)	UC204 20x47x31x16; UC205 25x52x34,1x17; UC206 30x62x38,1x19; UC208 40x80x49,2x21; UC210 50x90x51,6x24 (mm)
YAR 2xx trùng cỡ UC (SKF)	YAR 206-2F d 30, D 62, B 38,1, C 18; YAR 207-2F 35x72x42,9; YAR 208-2F 40x80x49,2; YAR 209-2F 45x85x49,2 (mm)
Tải UC hãng FYH (Cr / C0r)	UC204 12,8 / 6,65; UC206 19,5 / 11,3; UC208 29,1 / 17,8; UC210 35,1 / 23,3; UC212 52,4 / 36,2; UC306 26,7 / 15,0 kN
Tải YAR 2xx-2F hãng SKF (C / C0)	YAR 204-2F 12,7 / 6,55; YAR 206-2F 19,5 / 11,2; YAR 208-2F 30,7 / 19; YAR 210-2F 35,1 / 23,2 kN
Tốc độ giới hạn YAR 2-2F	8.500 vòng/phút (204), 7.000 (205), 6.300 (206), 4.800 (208), 4.000 (210), 3.400 (212); bản 2RF thấp hơn, YAR 206-2RF 3.800
Khe hở hướng kính nhóm CN	Cỡ 04 đến 06: 12 đến 28 µm; cỡ 07 đến 08: 13 đến 33 µm; cỡ 09 đến 10: 14 đến 36 µm
Khe hở YSA lỗ côn	Group 3: 23 đến 41 µm (cỡ 05 đến 06); 28 đến 46 µm (cỡ 07 đến 08)
Vòng cách, nhiệt độ	PA66 gia cường sợi thủy tinh đến 120 °C; phớt tiếp xúc −30 đến +100 °C, ngắn hạn 120 °C
Mỡ lắp sẵn	Lithium-canxi NLGI 2 với hàng chuẩn SKF; bản inox, mạ kẽm dùng mỡ thực phẩm
Dung sai lỗ vòng trong	d 18 đến 31,75mm: +18/+5 µm; d 31,75 đến 50,8mm: +19/+5 µm; d 50,8 đến 80,962mm: +21/+5 µm
Ghép ống lót H cho lỗ côn	UK205 với H 2305; UK206 H 2306; UK207 H 2307; UK208 H 2308; UK209 H 2309; UK210 H 2310

Tải trọng và tốc độ vòng bi UCP mã thông dụng

Bảng đặt ruột UC của FYH cạnh mã YAR của SKF; Cr, C0r hai hãng lệch chút nên không chép số hãng này cho hãng kia.

Mã ruột UC (FYH)	d (mm)	D (mm)	Bi rộng vòng trong (mm)	C rộng vòng ngoài (mm)	Cr FYH (kN)	C0r FYH (kN)	Mã SKF tương đương	C SKF (kN)	C0 SKF (kN)	Tốc độ giới hạn SKF (vòng/phút)
UC204	20	47	31	16	12,8	6,65	YAR 204-2F	12,7	6,55	8.500
UC205	25	52	34,1	17	14,0	7,85	YAR 205-2F	14	7,8	7.000
UC206	30	62	38,1	19	19,5	11,3	YAR 206-2F	19,5	11,2	6.300
UC207	35	72	42,9	20	25,7	15,4	YAR 207-2F	25,5	15,3	5.300
UC208	40	80	49,2	21	29,1	17,8	YAR 208-2F	30,7	19	4.800
UC209	45	85	49,2	22	34,1	21,3	YAR 209-2F	33,2	21,6	4.300
UC210	50	90	51,6	24	35,1	23,3	YAR 210-2F	35,1	23,2	4.000
UC211	55	100	55,6	25	43,4	29,4	YAR 211-2F	43,6	29	3.600
UC212	60	110	65,1	27	52,4	36,2	YAR 212-2F	52,7	36	3.400
UC213	65	120	65,1	28	57,2	40,1	không có	không có	không có	không có
UC305	25	62	38	22	21,2	10,9	không có	không có	không có	không có
UC306	30	72	43	24	26,7	15,0	không có	không có	không có	không có
UC308	40	90	52	28	40,7	24,0	không có	không có	không có	không có

Bảng tra kích thước vòng bi UCP

Bảng tra gồm 82 mã chia 7 nhóm UC, UK, YAR, YAT, YEL, YET, YSA, d từ 17 đến 90mm, D từ 40 đến 160mm, kích thước theo catalogue.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
UC	20 – 80	47 – 140	12	UC 212, UC 204, UC 205
UK	30 – 55	62 – 100	7	UK 212 K, UK 206 K, UK 207 K
YAR	17 – 90	40 – 160	31	YAR 203-2F, YAR 204-2F, YAR 204-2RF/HV
YAT	17 – 40	40 – 80	6	YAT 203, YAT 204, YAT 205
YEL	30 – 60	62 – 110	6	YEL 206-2F, YEL 207-2F, YEL 208-2F
YET	19,05 – 60	47 – 110	11	YET 204-012, YET 204, YET 205
YSA	25 – 65	52 – 120	9	YSA 205-2FK, YSA 206-2FK, YSA 207-2FK

Nhóm	Mã	d (mm)	D (mm)	B (mm)
UC	UC 212
UC	UC 204	20	47	31
UC	UC 205	25	52	34,1
UC	UC 206	30	62	38,1
UC	UC 207	35	72	42,9
UC	UC 208	40	80	49,2
UC	UC 209	45	85	49,2
UC	UC 210	50	90	51,6
UC	UC 211	55	100	55,6
UC	UC 213	65	120	68,3
UC	UC 214	70	125	69,9
UC	UC 216	80	140	77,8
UK	UK 212 K
UK	UK 206 K	30	62	28
UK	UK 207 K	35	72	30,5
UK	UK 208 K	40	80	33,9
UK	UK 209 K	45	85	35
UK	UK 210 K	50	90	37
UK	UK 211 K	55	100	40
YAR	YAR 203-2F	17	40	27,4
YAR	YAR 204-2F	20	47	31
YAR	YAR 204-2RF/HV	20	47	31
YAR	YAR 205-014-2F	22,23	52	34,1
YAR	YAR 205-2F	25	52	34,1
YAR	YAR 205-100-2F	25,4	52	34,1
YAR	YAR 206-2F	30	62	38,1
YAR	YAR 206-2RF	30	62	38,1
YAR	YAR 206-2RF/HV	30	62	38,1
YAR	YAR 206-103-2F	30,16	62	38,1
YAR	YAR 207-104-2F	31,75	72	42,9
YAR	YAR 207-2F	35	72	42,9
YAR	YAR 207-2RF/HV	35	72	42,9
YAR	YAR 207-107-2F	36,51	72	42,9
YAR	YAR 208-108-2F	38,1	80	49,2
YAR	YAR 208-2F	40	80	49,2
YAR	YAR 208-2RF/HV	40	80	49,2
YAR	YAR 209-112-2F	44,45	85	49,2
YAR	YAR 209-2F	45	85	49,2
YAR	YAR 210-2F	50	90	51,6
YAR	YAR 210-2RF/HV	50	90	51,6
YAR	YAR 211-2F	55	100	55,6
YAR	YAR 211-203-2F	55,56	100	55,6
YAR	YAR 212-2F	60	110	65,1
YAR	YAR 212-2F/VA201	60	110	65,1
YAR	YAR 212-207-2F	61,91	110	65,1
YAR	YAR 213-2F	65	120	68,3
YAR	YAR 214-2F	70	125	69,9
YAR	YAR 215-2F	75	130	73,3
YAR	YAR 216-2F	80	140	77,8
YAR	YAR 218-2F	90	160	89
YAT	YAT 203	17	40	22,1
YAT	YAT 204	20	47	25,5
YAT	YAT 205	25	52	27,2
YAT	YAT 206	30	62	30,2
YAT	YAT 207	35	72	33
YAT	YAT 208	40	80	36
YEL	YEL 206-2F	30	62	48,4
YEL	YEL 207-2F	35	72	51,1
YEL	YEL 208-2F	40	80	42,8
YEL	YEL 210-2F	50	90	49,2
YEL	YEL 211-2F	55	100	55,6
YEL	YEL 212-2F	60	110	61,9
YET	YET 204-012	19,05	47	21
YET	YET 204	20	47	21
YET	YET 205	25	52	21,5
YET	YET 206	30	62	23,8
YET	YET 207-104	31,75	72	25,4
YET	YET 207	35	72	25,4
YET	YET 207-107	36,51	72	25,4
YET	YET 208	40	80	29,7
YET	YET 209	45	85	30,2
YET	YET 210	50	90	30,2
YET	YET 212	60	110	36,7
YSA	YSA 205-2FK	25	52	24
YSA	YSA 206-2FK	25	62	28
YSA	YSA 207-2FK	35	72	30,5
YSA	YSA 208-2FK	40	80	33,9
YSA	YSA 209-2FK	45	85	35
YSA	YSA 210-2FK	50	90	37
YSA	YSA 211-2FK	55	100	40
YSA	YSA 212-2FK	60	110	42,5
YSA	YSA 213-2FK	65	120	43,5

• Đọc d từ mã: hai số cuối nhân 5 từ 04 trở lên, UC205 là d 25mm, D 52mm, vòng trong rộng 34,1mm.
• Mất mã thì tháo ruột cũ, đo d, D và bề rộng vòng trong bằng thước cặp; xem thêm bảng tra kích thước vòng bi.

Bảng giá vòng bi UCP

Mỗi ruột báo giá theo cái, mức bán lẻ tham khảo chưa gồm VAT 8%. Hàng SKF chính hãng kèm CO, CQ; đơn số lượng được giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/cái)
YAR	YAR 203-2F	từ 233.000
YAR	YAR 204-2F	từ 214.000
YAR	YAR 204-2RF/HV	từ 1.097.000
YAR	YAR 205-014-2F	từ 219.000
YAR	YAR 205-2F	từ 219.000
YAR	YAR 205-100-2F	từ 219.000
YAR	YAR 206-2F	từ 264.000
YAR	YAR 206-2RF/HV	từ 1.444.000
YAR	YAR 206-103-2F	từ 264.000
YAR	YAR 207-104-2F	từ 316.000
YAR	YAR 207-2F	từ 316.000
YAR	YAR 207-2RF/HV	từ 1.788.000
YAR	YAR 207-107-2F	từ 316.000
YAR	YAR 208-108-2F	từ 389.000
YAR	YAR 208-2F	từ 389.000
YAR	YAR 208-2RF/HV	từ 2.240.000
YAR	YAR 209-112-2F	từ 436.000
YAR	YAR 209-2F	từ 436.000
YAR	YAR 210-2F	từ 528.000
YAR	YAR 211-2F	từ 679.000
YAR	YAR 211-203-2F	từ 688.000
YAR	YAR 212-2F	từ 878.000
YAR	YAR 212-207-2F	từ 942.000
YAR	YAR 213-2F	từ 1.045.000
YAR	YAR 214-2F	từ 1.942.000
YAR	YAR 215-2F	từ 2.269.000
YAR	YAR 216-2F	từ 2.881.000
YAR	YAR 218-2F	từ 3.876.000
YAT	YAT 205	từ 225.000
YAT	YAT 206	từ 316.000
YAT	YAT 207	từ 375.000
YAT	YAT 208	từ 505.000
YEL	YEL 206-2F	từ 382.000
YEL	YEL 207-2F	từ 465.000
YEL	YEL 208-2F	từ 545.000
YEL	YEL 210-2F	từ 781.000
YEL	YEL 211-2F	từ 1.292.000
YET	YET 204-012	từ 263.000
YET	YET 204	từ 253.000
YET	YET 205	từ 268.000
YET	YET 206	từ 318.000
YET	YET 207	từ 375.000
YET	YET 207-107	từ 450.200
YET	YET 208	từ 472.000
YET	YET 209	từ 561.000
YET	YET 210	từ 677.000
YET	YET 212	từ 1.355.000
YSA	YSA 205-2FK	từ 292.000
YSA	YSA 206-2FK	từ 328.000
YSA	YSA 207-2FK	từ 398.000
YSA	YSA 208-2FK	từ 481.000
YSA	YSA 209-2FK	từ 512.000
YSA	YSA 210-2FK	từ 602.000
YSA	YSA 211-2FK	từ 798.000
YSA	YSA 212-2FK	từ 1.059.000
YSA	YSA 213-2FK	từ 1.188.000

Cách chọn vòng bi UCP theo kiểu khoá trục và dãy

• Kiểu khoá: vít hãm cho UC và YAR; vòng lệch tâm YET, YEL khi trục quay một chiều; lỗ côn UK hoặc YSA khi trục thô, lắp qua ống lót côn vòng bi.
• Hãng: UC lắp thay YAR cùng cỡ vì d, D, B trùng.
• Dãy: UC206 Cr 19,5 kN, UC306 Cr 26,7 kN; chọn dãy 3xx khi tải lớn hơn.
• Môi trường rửa nước, thực phẩm: bản inox YAR 2-2RF/HV hoặc mạ kẽm /VE495, d 20 đến 50mm.

Lỗi thường gặp ở vòng bi UCP và cách xử lý

Bốn lỗi hay gặp sau khi thay ruột gối, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Ruột nóng, kêu sau khi thay	Thiếu mỡ, thân gối lệch tâm, vít hãm siết sai	Kiểm tra căn tâm, tra mỡ đúng, siết vít hãm một lần đủ mô-men
Trục trượt trong ruột	Vít hãm lỏng hoặc trục mòn	Dùng keo khoá ren; trục mòn thì thay hoặc chuyển UK kèm ống lót
Phớt rách, mỡ tràn	Nhiệt độ quá 100 °C hoặc bơm mỡ quá đầy	Giảm nhiệt, không nhồi mỡ quá đầy
Ruột không vừa thân gối	Nhầm UC với UK lỗ côn, hoặc nhầm D giữa dãy 2xx và 3xx	Đo lại D và d ruột cũ; UC206 D 62mm khác UC306 D 72mm

Đặt vòng bi UCP theo mã in trên ruột

Đọc mã in trên vành ruột, như UC205, rồi gửi ảnh qua Zalo; kho báo giá trong ngày. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Cần cả thân gối thì xem gối đỡ ucp hoặc gối đỡ skf.
