Ống lót côn vòng bi H 305 đến H 3130, măng xông d1 20 đến 150mm

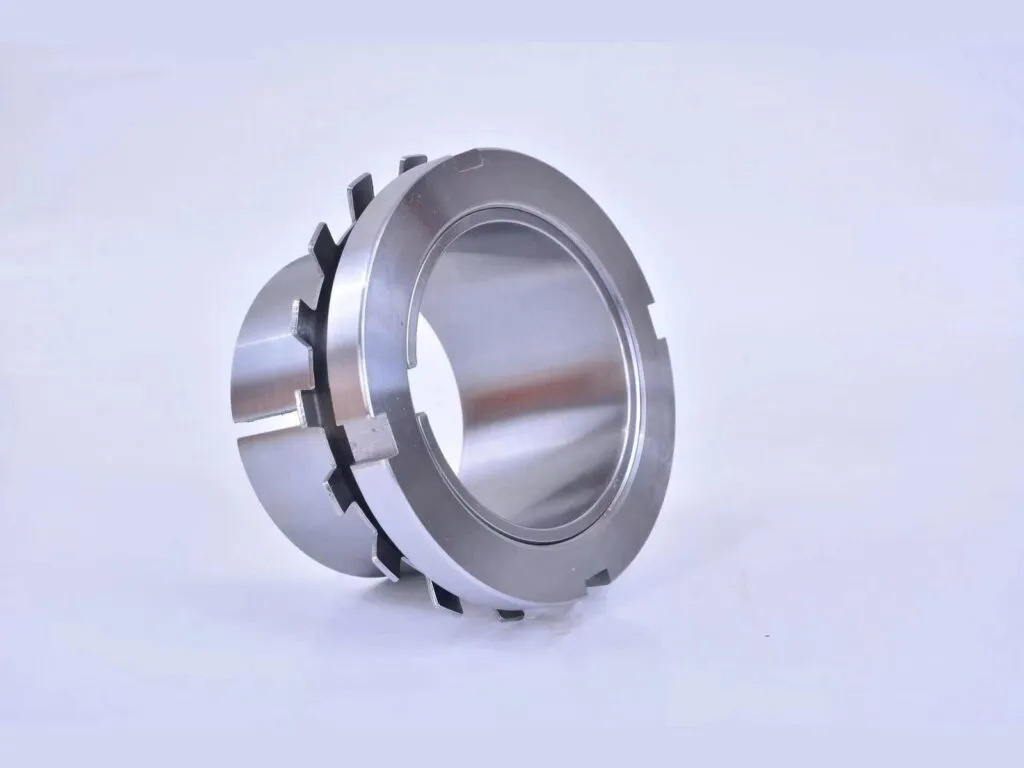

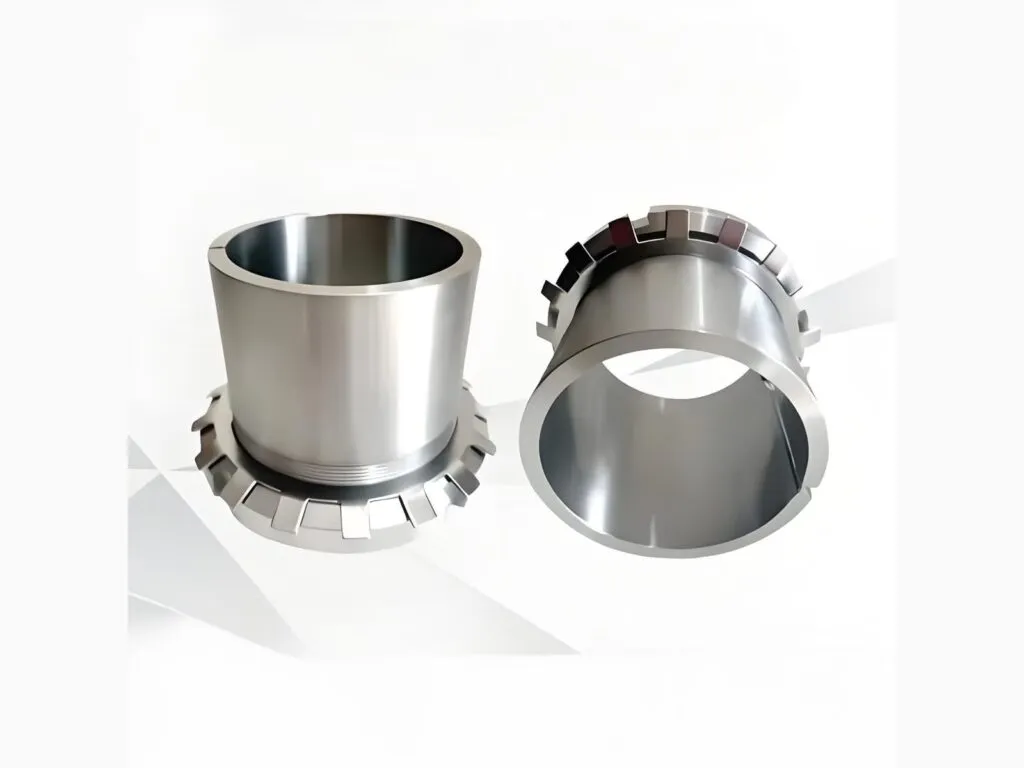

Ống lót côn vòng bi (adapter sleeve, người mua gọi là măng xông vòng bi) là ống thép xẻ rãnh, trong trụ ôm trục, ngoài côn 1:12 để lắp vòng bi lỗ côn K lên trục tròn trơn. Kho có 41 mã, d1 từ 20 đến 150mm, nằm trong nhóm phụ kiện vòng bi.

Ống lót côn vòng bi là gì, khác ống tháo AH, AHX thế nào

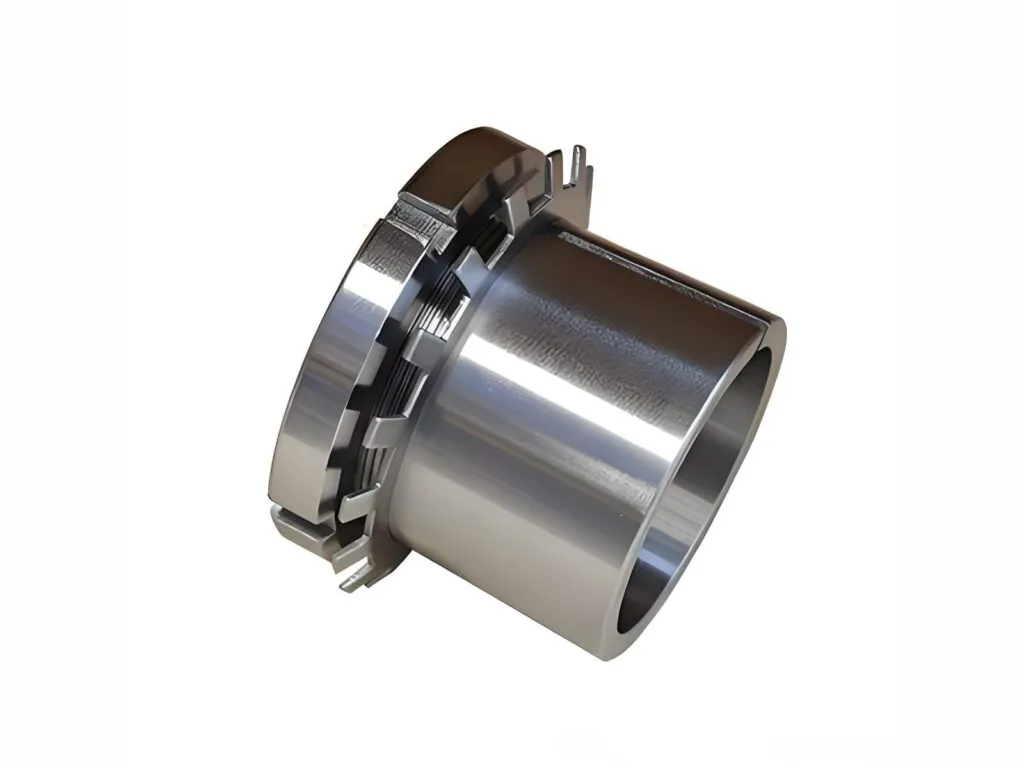

Ống lót côn kéo vòng bi lên mặt côn khi siết đai ốc KM; ống tháo AH, AHX dùng để tháo hoặc lắp vòng bi lỗ côn trên trục có vai. Ống lót hệ mét bán trọn bộ gồm ống, đai ốc KM và vòng đệm MB.

Các loại ống lót côn vòng bi theo dãy H

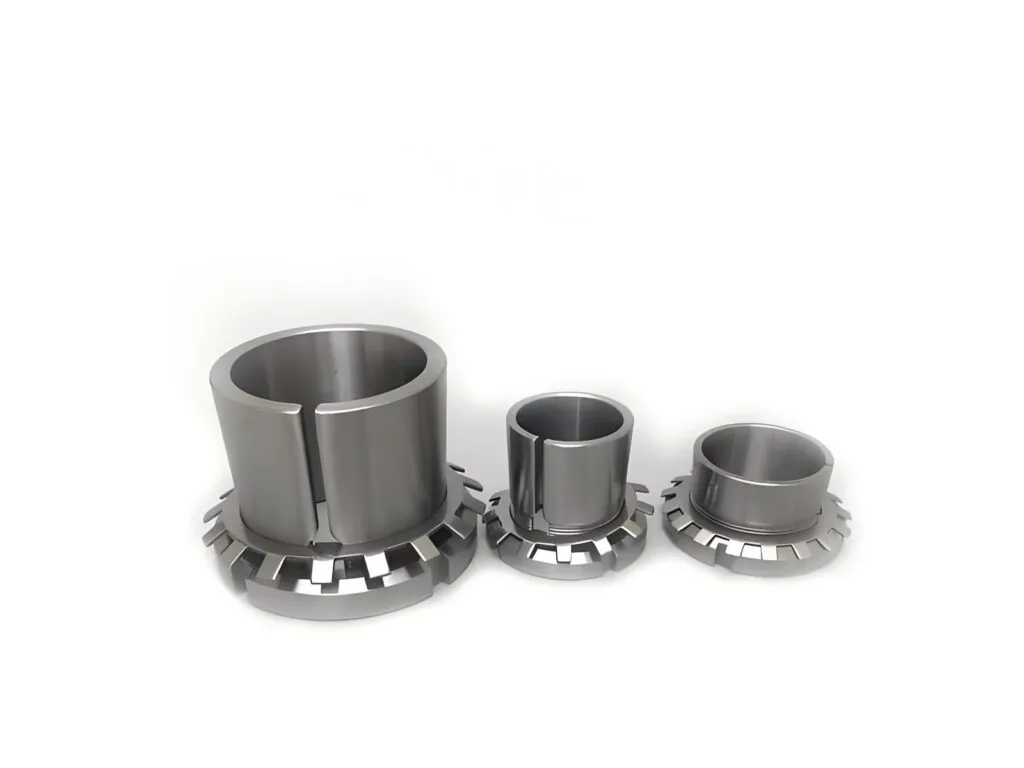

• H 2xx, H 3xx, H 23xx, H 30xx, H 31xx: chữ số chỉ dãy bề rộng; cùng d1 25mm, H 2306 rộng B1 38mm còn H 306 rộng 31mm.
• Ống lót cho vòng bi tự lựa và ruột Y lỗ côn: H 2306 dùng cho 2306K, UK206, YSA 206-2FK; H 2310 dùng cho 22310K, 2210-2RSK, YSA 210-2FK. Ruột UK xem vòng bi ucp.
• Ống lót hệ inch HE, HA, HS: HE 2306 cho trục 1 inch, ngoài giống ống hệ mét cùng cỡ.
• Ống tháo AH, AHX: AHX 2320 có d1 95mm, dài L 90mm, ren M110x2, đai ốc KM 22, cho vòng bi 22320K.

Thông số kỹ thuật ống lót côn vòng bi

Ống lót côn vòng bi hệ mét có độ côn 1:12, trục dung sai h9, kích thước theo ISO 2982-1:1995.

Thông số	Giá trị
Dải d1 trong kho	20 đến 150mm, 41 mã H 2xx, H 3xx, H 23xx, H 30xx, H 31xx, AHX
Độ côn mặt ngoài	1:12, khớp vòng bi lỗ côn K
Tiêu chuẩn	ISO 2982-1:1995 cho ống lót, ISO 2982-2:1995 cho đai ốc và vòng đệm
Trục	Dung sai h9, độ tròn IT5/2 hoặc IT6/2 theo ISO 1101
Cấu tạo	Ống thép xẻ dọc một rãnh để ôm trục; d1 trên 180mm phủ chất chống gỉ
Ren ngoài G	M25x1,5 (H 2305), M30x1,5 (H 2306), M35x1,5 (H 2307), M40x1,5 (H 2308), M45x1,5 (H 2309), M50x1,5 (H 2310), M60x2 (H 2312), M150x2 (H 3130)
Đường kính ngoài d3 và rộng B1	H 2306 d3 45, B1 38; H 306 d3 45, B1 31; H 2310 d3 70, B1 55; H 310 d3 70, B1 42; H 2312 d3 80, B1 62 (mm)
Rộng đai ốc B2 (kèm vòng đệm)	8mm (H 2305, H 2306), 9 (H 2307), 10 (H 2308), 11 (H 2309), 12 (H 2310), 13 (H 2312)
Khối lượng	H 2305 0,087 kg; H 2306 0,126; H 2308 0,224; H 2310 0,362; H 2312 0,481
Đai ốc, vòng đệm đi kèm	H 2306 với KM 6 và MB 6; H 2308 với KM 8 và MB 8; H 2310 với KM 10 và MB 10; H 2312 với KM 12 và MB 12
Vòng bi lỗ côn ghép được	Bi tự lựa dãy 12, 22, 13; tang trống dãy 222, 213, 223; CARB; ruột YSA 2-2FK; ruột UK2xx
Ống tháo AHX	AHX 2320: d1 95, D1 110, L 90, b 16, ren M110x2, KM 22; AHX 2322: d1 105, L 98, ren M125x2, KM 25

Kích thước ống lót côn vòng bi mã thông dụng

Bảng theo ISO 2982-1: d1 là đường kính trục, d3 đường kính ngoài, B1 bề rộng ống lót, B2 bề rộng đai ốc kèm vòng đệm.

Mã ống lót	d1 trục (mm)	Ren G	d3 ngoài (mm)	B1 rộng (mm)	B2 đai ốc (mm)	Đai ốc / vòng đệm	Khối lượng (kg)	Vòng bi lỗ côn ghép
H 305	20	M25x1,5	38	29	8	KM 5 / MB 5	0,075	không có
H 2305	20	M25x1,5	38	35	8	KM 5 / MB 5	0,087	2305K, UK205, YSA 205-2FK
H 306	25	M30x1,5	45	31	8	KM 6 / MB 6	0,109	1306K, 2206K, 21306K
H 2306	25	M30x1,5	45	38	8	KM 6 / MB 6	0,126	2306K, UK206, YSA 206-2FK
H 307	30	M35x1,5	52	35	9	KM 7 / MB 7	0,142	1307K, 2207K, 21307K
H 2307	30	M35x1,5	52	43	9	KM 7 / MB 7	0,165	2307K, UK207, YSA 207-2FK
H 308	35	M40x1,5	58	36	10	KM 8 / MB 8	0,189	1308K, 2208K, 21308K
H 2308	35	M40x1,5	58	46	10	KM 8 / MB 8	0,224	2308K, UK208, YSA 208-2FK
H 2309	40	M45x1,5	65	50	11	KM 9 / MB 9	0,28	2309K, UK209, YSA 209-2FK
H 310	45	M50x1,5	70	42	12	KM 10 / MB 10	0,303	1310K, 2210K, 21310K
H 2310	45	M50x1,5	70	55	12	KM 10 / MB 10	0,362	2310K, UK210, YSA 210-2FK
H 2312	55	M60x2	80	62	13	KM 12 / MB 12	0,481	không có

Bảng tra kích thước ống lót côn vòng bi

Bảng tra gồm 41 mã chia hai nhóm H và AHX, d1 từ 20 đến 150mm, kích thước theo ISO 2982-1.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
AHX	95 – 95	không ghi	1	AHX 320
H	20 – 150	không ghi	40	H 2305, H 2306, H 2307

Nhóm	Mã	d (mm)	D (mm)
AHX	AHX 320	95
H	H 2305	20
H	H 2306	25
H	H 2307	30
H	H 307	30
H	H 2308	35
H	H 308	35
H	H 209	40
H	H 2309	40
H	H 309	40
H	H 2310	45
H	H 310	45
H	H 211	50
H	H 2311	50
H	H 311	50
H	H 2312	55
H	H 312	55
H	H 2313	60
H	H 313	60
H	H 2315	65
H	H 315	65
H	H 216	70
H	H 2316	70
H	H 316	70
H	H 2317	75
H	H 317	75
H	H 318	80
H	H 319	85
H	H 2320	90
H	H 3120	90

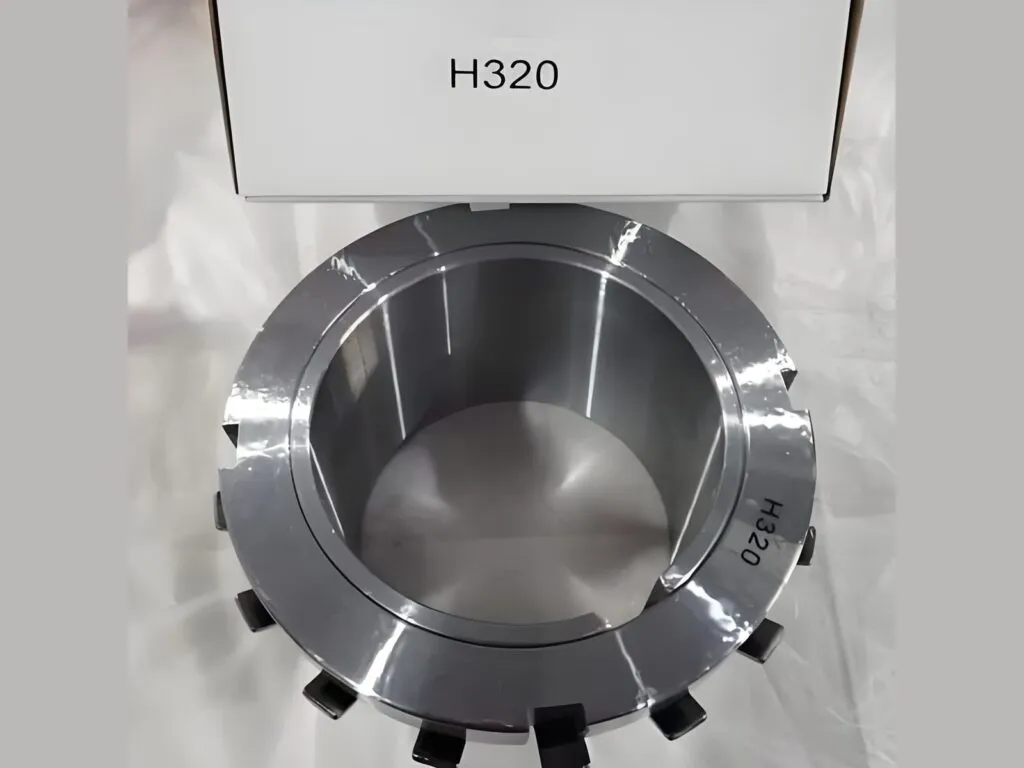

H	H 320	90
H	H 222	100
H	H 3122	100
H	H 322	100
H	H 2324	110
H	H 3124	110
H	H 3026	115
H	H 3126	115
H	H 3128	125
H	H 2330	135
H	H 3134	150

• Đo trục bằng thước cặp để lấy d1, đo bề rộng vòng bi để chọn dãy; đối chiếu thêm bảng tra kích thước vòng bi.

Bảng giá ống lót côn vòng bi

Ống lót tính giá theo cái, mức bán lẻ tham khảo, chưa VAT 8%, hàng SKF chính hãng kèm CO, CQ. Mua số lượng thì giá giảm.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/cái)
AHX	AHX 320	từ 1.567.300
H	H 2305	từ 336.000
H	H 2306	từ 326.000
H	H 2307	từ 331.000
H	H 307	từ 258.000
H	H 2308	từ 346.000
H	H 308	từ 278.000
H	H 209	từ 298.000
H	H 2309	từ 367.000
H	H 309	từ 308.000
H	H 2310	từ 429.000
H	H 310	từ 333.000
H	H 211	từ 346.000
H	H 2311	từ 445.000
H	H 311	từ 363.000
H	H 2312	từ 612.000
H	H 312	từ 390.000
H	H 2313	từ 648.000
H	H 313	từ 448.000
H	H 2315	từ 973.000
H	H 315	từ 728.000
H	H 216	từ 888.000
H	H 2316	từ 1.124.000
H	H 316	từ 879.000
H	H 2317	từ 1.256.000
H	H 317	từ 948.000
H	H 318	từ 1.100.000
H	H 319	từ 1.334.000
H	H 2320	từ 1.986.000
H	H 3120	từ 2.178.200
H	H 320	từ 1.348.000
H	H 3122	từ 2.201.000
H	H 322	từ 1.758.000
H	H 2324	từ 3.347.000
H	H 3124	từ 2.445.000
H	H 3126	từ 2.868.000
H	H 3128	từ 3.465.000
H	H 2330	từ 6.668.000
H	H 3134	từ 6.222.500

Cách chọn ống lót côn vòng bi theo vòng bi và trục

• Vòng bi trước: 2306K đi H 2306, 22310K đi H 2310, UK208 đi H 2308.
• Trục: d1 của H 2306 là 25mm, H 2310 là 45mm; trục theo h9.
• Dãy rộng hay hẹp theo bề rộng vòng bi: cùng d1 25mm, H 306 có B1 31mm, H 2306 có B1 38mm.
• Gối: ống lót, đai ốc KM và vòng đệm MB phải lọt lỗ phớt của gối đỡ snl; đai ốc xem đai ốc khóa vòng bi.
• Tháo: dùng ống tháo AH, AHX, hoặc cảo vòng bi và máy gia nhiệt.

Lỗi thường gặp ở ống lót côn vòng bi và cách xử lý

Bốn lỗi hay gặp khi lắp vòng bi lỗ côn lên ống lót, kèm nguyên nhân và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng bi lỏng, xoay trên ống lót	Chưa siết đủ đai ốc KM, khe hở dọc trục đo sai	Siết đai ốc đến khi vòng bi chạy đủ lên côn 1:12, bẻ tai vòng đệm MB vào rãnh KM
Vòng bi quá chặt, nóng	Đẩy vòng bi quá sâu lên côn, mất hết khe hở	Đo khe hở trước và sau khi lắp, theo mức khe hở còn lại của nhà sản xuất vòng bi
Trục xước, ống lót lệch	Trục không đạt dung sai h9 hoặc độ tròn IT5/2 đến IT6/2	Gia công lại trục, vệ sinh và bôi dầu mặt côn trước khi lắp
Không vừa vòng bi	Nhầm H 2310 với H 310 (B1 55 và 42mm) hoặc nhầm ren G	Đối chiếu bảng đúng dãy; H 2310 ren M50x1,5, đai ốc KM 10

Đặt ống lót côn theo mã H và mã vòng bi

Báo mã vòng bi lỗ côn, như 22310K, hoặc mã H in trên ống lót, rồi gửi ảnh qua Zalo; kho báo giá trong ngày. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Vòng bi tang trống đi kèm xem vòng bi tang trống.
