Vòng bi tang trống 22206 đến 23222, d 25 đến 320 mm, loại E, CC, K

Vòng bi tang trống (bạc đạn tang trống, vòng bi đũa tự lựa 2 dãy) có hai dãy con lăn đối xứng chạy trên rãnh lăn vòng ngoài hình cầu, nên tự lựa và bù lệch trục 1,5 đến 3,5° theo dãy. SKF 22208 E (d 40, D 80, B 23 mm) có Cr 98,5 kN, C0r 90 kN. Kho có 116 mã gốc, d 25 đến 320 mm.

Vòng bi tang trống là gì, khác vòng bi đũa trụ thế nào

Vòng bi tang trống chịu cùng lúc tải hướng kính nặng và tải dọc trục hai chiều, còn vòng bi đũa trụ không tự lựa và hầu như không giữ tải dọc. Loại này hợp máy nghiền, sàng rung, quạt, bơm lớn, nơi trục võng hoặc lệch gối. Thuộc nhóm vòng bi đũa.

Các loại vòng bi tang trống theo hậu tố

Hậu tố cho biết vòng cách, kiểu lỗ và bôi trơn. Cùng d 40 mm, 22208 E rộng 23 mm nặng 0,53 kg, còn 22308 E rộng 33 mm nặng 1,05 kg.

• E: thiết kế cải tiến, hai vòng cách thép dập, sẵn rãnh và 3 lỗ bôi trơn.
• CC (EC, ECC): vòng trong không gờ, vòng dẫn hướng nổi.
• K, K30: lỗ côn 1:12 hoặc 1:30, lắp bằng ống lót côn.
• W33: rãnh và 3 lỗ bôi trơn ở vòng ngoài.
• BS2-…-2RS/VT143: hai phớt NBR, sẵn mỡ SKF LGEP 2, lệch góc không quá 0,5°; BS2-2208-2RS/VT143 giới hạn 3 900 vòng/phút, 22208 E hở là 11 000.

Thông số kỹ thuật vòng bi tang trống

Thông số theo catalogue SKF: lệch góc 1,5 đến 3,5° tùy dãy, vòng ổn định nhiệt tới 200 °C, khe hở hướng kính từ C2 đến C5.

Thông số	Giá trị
Dải kích thước trong kho	d 25 đến 320 mm, D 52 đến 580 mm, 116 mã
Nhóm trong kho	Dãy 213, 222, 223, 230, 231, 232, 239, 240, 241 và BS2 có phớt

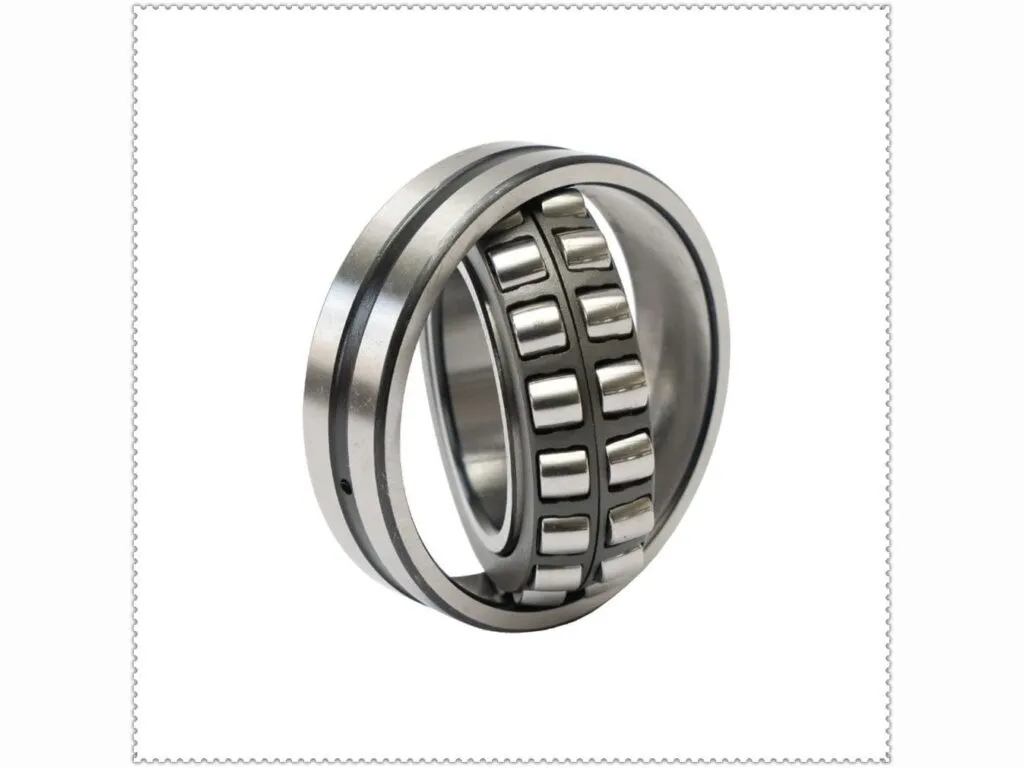

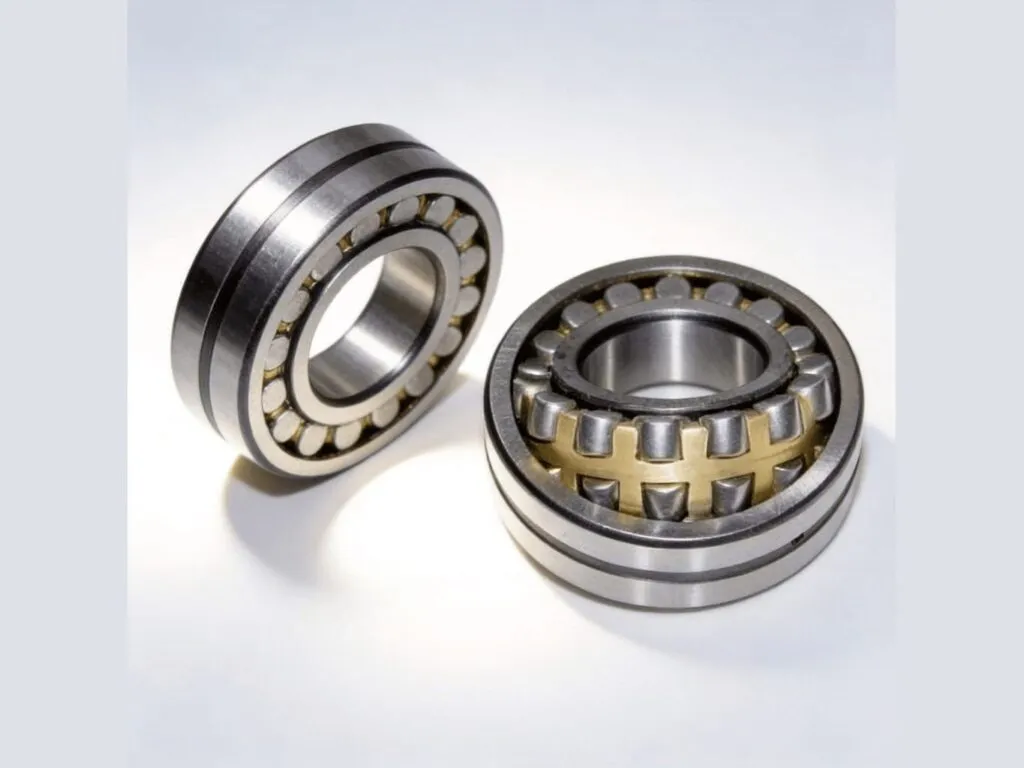

Kết cấu	Hai dãy con lăn đối xứng, rãnh lăn ngoài hình cầu chung
Khả năng chịu tải	Tải hướng kính nặng và tải dọc trục hai chiều; tải dọc tối đa trên ống côn trục trơn Fap = 0,003·B·d (kN)
Lệch góc, dãy 222	2° (hai số cuối dưới 52), 1,5° (từ 52)
Lệch góc, dãy 223 và 239	223: 3°; 239: 1,5°
Lệch góc, dãy 232	2,5° (dưới 52), 3,5° (từ 52)
Lỗ côn	Độ côn 1:12 (K) hoặc 1:30 (K30) tùy dãy

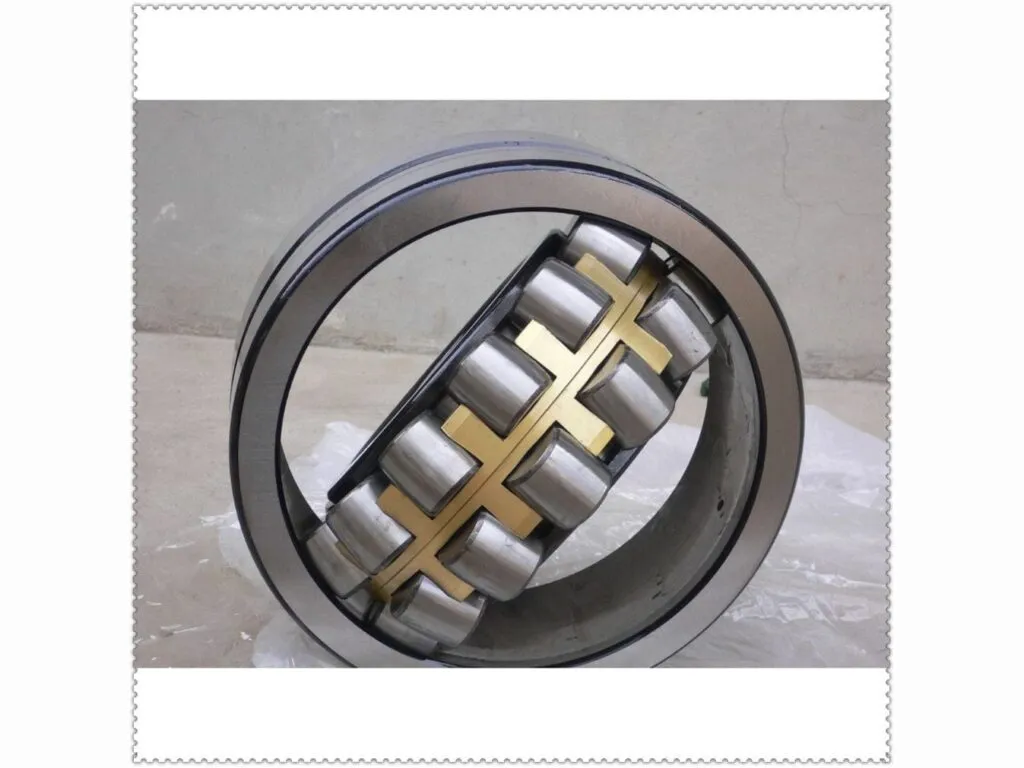

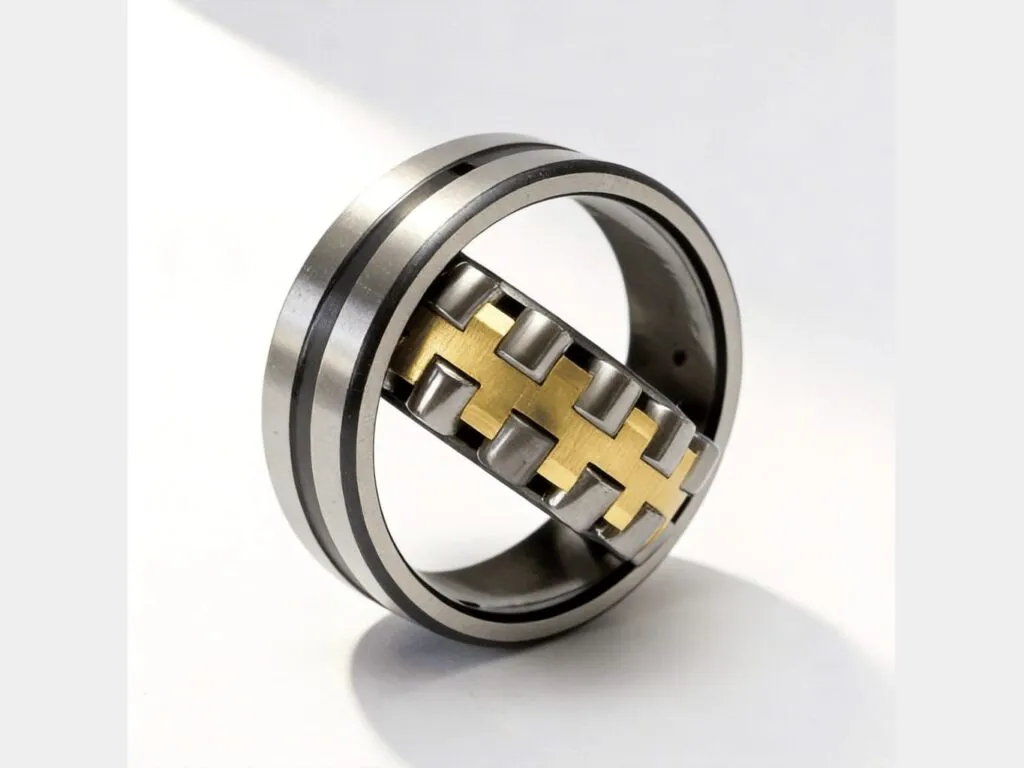

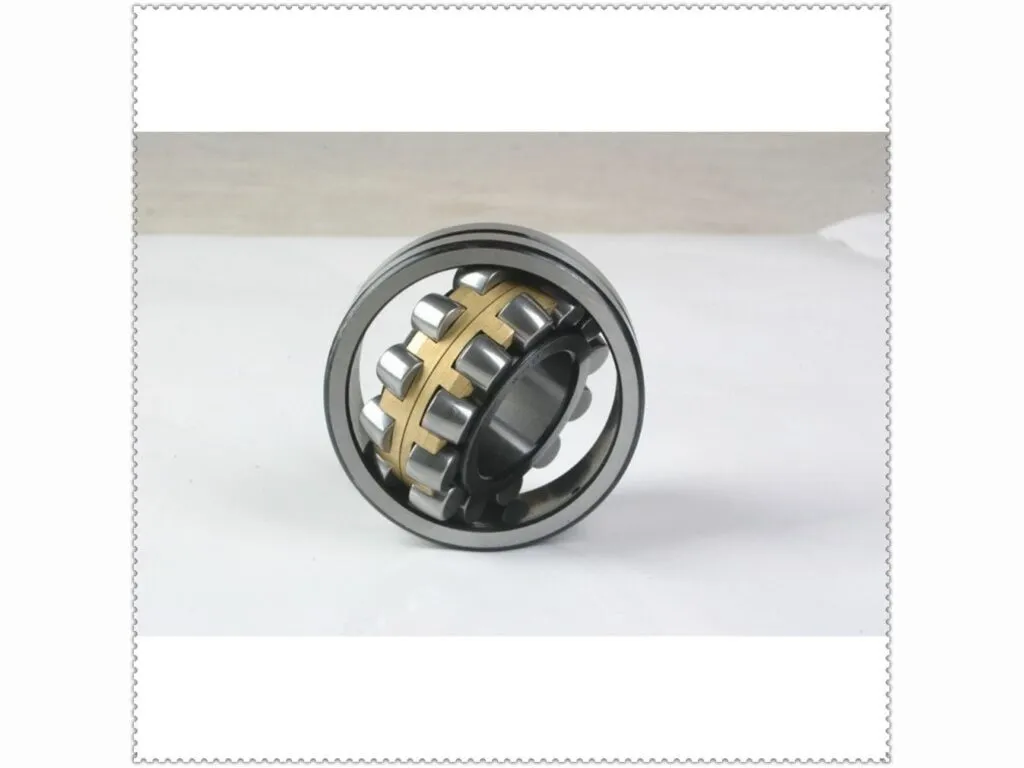

Vòng cách	Cửa sổ thép dập (E, CC) hoặc đồng gia công hai nhánh (CA)
Khe hở hướng kính lỗ trụ, d trên 40 đến 50 mm	C2 20 đến 35 µm; Normal 35 đến 55 µm; C3 55 đến 75 µm; C4 75 đến 100 µm; C5 100 đến 125 µm
Khe hở hướng kính lỗ côn, d trên 40 đến 50 mm	C2 30 đến 45 µm; Normal 45 đến 60 µm; C3 60 đến 80 µm; C4 80 đến 100 µm
Cấp chính xác	Normal; P5 hình học theo yêu cầu; d từ 300 mm dung sai bề rộng chặt hơn ISO 50%
Nhiệt độ phớt	NBR -40 đến +90 °C (ngắn hạn 120 °C); HNBR -40 đến +150 °C; FKM -30 đến +200 °C
Tải tối thiểu	Pm = 0,01·C0; bôi dầu và n/nr không quá 0,3: Pm = 0,003·C0

Tải trọng và tốc độ vòng bi tang trống mã thông dụng

Số trong bảng là của SKF, lỗ trụ; bản lỗ côn EK, CCK có cùng Cr, C0r. Số của NSK, FAG, NTN, HRB khác số này.

Mã (SKF)	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
22206 E	30	62	20	66,1	60	10 000	14 000	0,29
22208 E	40	80	23	98,5	90	8 000	11 000	0,53
22210 E	50	90	23	107	108	7 000	9 500	0,63
22212 E	60	110	28	159	166	5 600	7 500	1,15
22214 E	70	125	31	213	228	5 000	6 700	1,55
22216 E	80	140	33	243	270	4 300	6 000	2,1
22218 E	90	160	40	331	375	3 800	5 300	3,4
22220 E	100	180	46	433	490	3 400	4 500	4,9
22308 E	40	90	33	155	140	6 000	8 000	1,05
22310 E	50	110	40	228	224	4 800	6 300	1,9
22312 E	60	130	46	325	335	4 000	5 300	3,1
23022 CC/W33	110	170	45	326	440	3 400	4 300	3,8
23122 CC/W33	110	180	56	450	585	2 800	3 600	5,75
23222 CC/W33	110	200	69,8	626	765	2 200	3 200	9,85

Bảng tra kích thước vòng bi tang trống

Bảng gồm d, D, B (mm) của 116 mã gốc, gom 243 mã có hậu tố, chia các nhóm dãy 213, 222, 223, 230, 231, 232, 239, 240, 241 và BS2 có phớt; kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
BS2 có phớt	30 – 100	62 – 180	13	BS2-2206, BS2-2208, BS2-2209
Dãy 213	30 – 90	72 – 190	12	21306, 21307, 21308
Dãy 222	25 – 220	52 – 400	26	22205, 22206, 22207
Dãy 223	40 – 280	90 – 580	22	22308, 22309, 22310
Dãy 230	110 – 300	170 – 460	12	23022, 23024, 23026
Dãy 231	100 – 300	165 – 500	10	23120, 23122, 23124
Dãy 232	90 – 220	160 – 400	12	23218, 23220, 23222
Dãy 239	180 – 240	250 – 320	2	23936, 23948
Dãy 240	120 – 320	180 – 480	4	24024, 24036, 24044
Dãy 241	110 – 170	180 – 280	3	24122, 24130, 24134

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
BS2 có phớt	BS2-2206	30	62	25	có phớt 2RS
BS2 có phớt	BS2-2208	40	80	28	có phớt 2RS
BS2 có phớt	BS2-2209	45	85	28	có phớt 2RS
BS2 có phớt	BS2-2210	50	90	28	có phớt 2RS
BS2 có phớt	BS2-2212	60	110	34	có phớt 2RS
BS2 có phớt	BS2-2312	60	130	53	có phớt 2RS
BS2 có phớt	BS2-2213	65	120	38	có phớt 2RS
BS2 có phớt	BS2-2214	70	125	38	có phớt 2RS
BS2 có phớt	BS2-2215	75	130	38	có phớt 2RS
BS2 có phớt	BS2-2216	80	140	40	có phớt 2RS
BS2 có phớt	BS2-2217	85	150	44	có phớt 2RS
BS2 có phớt	BS2-2218	90	160	48	có phớt 2RS
BS2 có phớt	BS2-2220	100	180	55	có phớt 2RS
Dãy 213	21306	30	72	19	CC
Dãy 213	21307	35	80	21	CC
Dãy 213	21308	40	90	23	E
Dãy 213	21309	45	100	25	E
Dãy 213	21310	50	110	27	E, EK
Dãy 213	21311	55	120	29	E, E/C3
Dãy 213	21312	60	130	31	E
Dãy 213	21313	65	140	33	E, E/C3
Dãy 213	21314	70	150	35	E
Dãy 213	21316	80	170	39	E, E/C3
Dãy 213	21317	85	180	41	E/C3
Dãy 213	21318	90	190	43	E
Dãy 222	22205	25	52	18	E, E/C3, EK
Dãy 222	22206	30	62	20	E, E/C3, EK
Dãy 222	22207	35	72	23	E, E/C3, EK
Dãy 222	22208	40	80	23	E, E/C3, EK
Dãy 222	22209	45	85	23	E, E/C3, EK, EK/C3
Dãy 222	22210	50	90	23	E, E/C3, EK
Dãy 222	22211	55	100	25	E, E/C3, EK, EK/C3
Dãy 222	22212	60	110	28	E, E/C3, EK, EK/C3
Dãy 222	22213	65	120	31	E, E/C3, EK, EK/C3
Dãy 222	22214	70	125	31	E, E/C3, EK, EK/C3
Dãy 222	22215	75	130	31	E, E/C3, EK, EK/C3
Dãy 222	22216	80	140	33	E, E/C3, EK, EK/C3
Dãy 222	22217	85	150	36	E, E/C3, EK, EK/C3
Dãy 222	22218	90	160	40	E, E/C3, EK, EK/C3
Dãy 222	22219	95	170	43	E, E/C3, EK, EK/C3
Dãy 222	22220	100	180	46	E, E/C3, EK, EK/C3
Dãy 222	22222	100	200	53	E/C3, E, EK, EK/C3
Dãy 222	22224	120	215	58	E, E/C3, EK, EK/C3
Dãy 222	22226	130	230	64	E, E/C3, EK, EK/C3
Dãy 222	22228	140	250	68	CC/C3W33, CC/W33, CCK/W33
Dãy 222	22230	150	270	73	CC/C3W33, CC/W33, CCK/C3W33, CCK/W33
Dãy 222	22232	160	290	80	CC/C3W33, CC/W33, CCK/C3W33, CCK/W33
Dãy 222	22234	170	310	86	CC/W33
Dãy 222	22236	180	320	86	CC/W33, CCK/W33
Dãy 222	22240	200	360	98	CC/W33
Dãy 222	22244	220	400	108	CC/C3W33
Dãy 223	22308	40	90	33	E, E/C3, EK
Dãy 223	22309	45	100	36	EK, E, E/C3
Dãy 223	22310	50	110	40	E, E/C3, E/C4, EK/C3
Dãy 223	22311	55	120	43	E, E/C3, EK
Dãy 223	22312	60	130	46	E, E/C3, EK
Dãy 223	22313	65	140	48	E, E/C3, EK, EK/C3
Dãy 223	22314	70	150	51	E, E/C3, EK
Dãy 223	22315	75	160	55	E, E/C3, EK, EK/C3
Dãy 223	22316	80	170	58	E, E/C3, EK, EK/C3
Dãy 223	22317	85	180	60	E, E/C3, EK
Dãy 223	22318	90	190	64	E, E/C3, EK
Dãy 223	22319	95	200	67	E, E/C3, EK
Dãy 223	22320	100	215	73	E, E/C3, E/C4, EK, EK/C3
Dãy 223	22322	110	240	80	E, E/C3
Dãy 223	22324	120	260	86	CC/C3W33, CC/W33
Dãy 223	22326	130	280	93	CC/C3W33, CC/W33, CCJA/W33VA405
Dãy 223	22328	140	300	102	CC/C3W33, CC/W33
Dãy 223	22330	150	320	108	CC/C3W33, CC/W33
Dãy 223	22332	160	340	114	CC/C3W33, CC/C4W33, CC/W33
Dãy 223	22336	180	380	126	CC/C3W33
Dãy 223	22348	240	500	155	CC/W33
Dãy 223	22356	280	580	175	CC/W33
Dãy 230	23022	110	170	45	CC/C3W33, CC/W33
Dãy 230	23024	120	180	46	CC/C3W33, CC/W33, CCK/W33
Dãy 230	23026	130	200	52	CC/C3W33, CC/W33, CCK/W33
Dãy 230	23028	140	210	53	CC/W33
Dãy 230	23030	150	225	56	CC/W33
Dãy 230	23032	160	240	60	CC/W33
Dãy 230	23034	170	260	67	CCK/W33
Dãy 230	23036	180	280	74	CC/W33
Dãy 230	23040	200	310	82	CC/W33
Dãy 230	23044	220	340	90	CC/W33, CCK/W33
Dãy 230	23048	240	360	92	CC/W33
Dãy 230	23060	300	460	118	CCK/W33
Dãy 231	23120	100	165	52	CC/W33
Dãy 231	23122	110	180	56	CC/C3W33, CC/W33, CCK/C3W33
Dãy 231	23124	120	200	62	CC/W33
Dãy 231	23128	140	225	68	CC/W33
Dãy 231	23132	160	270	86	CC/W33, CCK/W33
Dãy 231	23134	170	280	88	CC/W33, CCK/C3W33
Dãy 231	23136	180	300	96	CC/W33, CCK/C3W33, CCK/W33
Dãy 231	23138	190	320	104	CC/C3W33, CCK/W33
Dãy 231	23140	200	340	112	CC/C3W33, CC/W33
Dãy 231	23160	300	500	160	CC/W33
Dãy 232	23218	90	160	52,4	CC/W33, CCK/W33
Dãy 232	23220	100	180	60,3	CC/W33, CCK/W33, 2RS/VT143
Dãy 232	23222	110	200	69,8	CC/C3W33
Dãy 232	23224	120	215	76	CC/C3W33, CC/W33
Dãy 232	23226	130	230	80	CC/C3W33, CCK/W33
Dãy 232	23228	140	250	88	CC/C3W33, CC/W33
Dãy 232	23230	150	270	96	CC/C3W33, CC/W33
Dãy 232	23232	160	290	104	CC/C3W33
Dãy 232	23234	170	310	110	CC/C3W33
Dãy 232	23236	180	320	112	CC/C3W33
Dãy 232	23238	190	340	120	CC/W33
Dãy 232	23244	220	400	144	CC/W33
Dãy 239	23936	180	250	52	CC/W33
Dãy 239	23948	240	320	60	CC/W33
Dãy 240	24024	120	180	60	CC/C3W33
Dãy 240	24036	180	280	100	CC/W33
Dãy 240	24044	220	340	118	CC/W33
Dãy 240	24064	320	480	160	CC/W33
Dãy 241	24122	110	180	69	CC/C3W33
Dãy 241	24130	150	250	100	CC/W33
Dãy 241	24134	170	280	109	CC/W33

• Hai số cuối nhân 5 là d khi từ 04 trở đi: 22208 là 40 mm, 22212 là 60 mm (xem ký hiệu vòng bi).
• Mất mã thì đo vòng bi cũ bằng thước cặp lấy d, D, B rồi dò bảng tra kích thước vòng bi.

Bảng giá theo vòng, hàng chính hãng và HRB

Giá bán lẻ tham khảo tính theo vòng, chưa VAT 8%, gồm hàng chính hãng có CO, CQ và vòng bi HRB dãy 222xx giá thấp hơn; đơn số lượng giá thấp hơn nữa.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã), cột HRB ghi khoảng giá kho bán theo số lượng; giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)	Giá HRB (đ/vòng)
Dãy 213	21306	từ 1.336.000
Dãy 213	21307	từ 1.364.000
Dãy 213	21308	từ 1.597.000
Dãy 213	21309	từ 1.601.000
Dãy 213	21310	từ 1.837.000
Dãy 213	21311	từ 2.154.000
Dãy 213	21312	từ 2.624.000
Dãy 213	21313	từ 2.948.000
Dãy 213	21314	từ 3.556.000
Dãy 213	21316	từ 4.221.000
Dãy 213	21318	từ 5.244.000
Dãy 222	22205	từ 1.141.000
Dãy 222	22206	từ 1.150.000
Dãy 222	22207	từ 1.193.000
Dãy 222	22208	từ 1.307.000
Dãy 222	22209	từ 1.397.000	1.183.000 – 1.638.000
Dãy 222	22210	từ 1.480.000	1.194.000 – 1.654.000
Dãy 222	22211	từ 1.584.000	1.362.000 – 1.886.000
Dãy 222	22212	từ 1.772.000	1.404.000 – 1.944.000
Dãy 222	22213	từ 1.806.000	1.766.000 – 2.446.000
Dãy 222	22214	từ 2.044.000
Dãy 222	22215	từ 2.269.000	1.947.000 – 2.696.000
Dãy 222	22216	từ 2.574.000
Dãy 222	22217	từ 2.997.000	2.228.000 – 3.085.000
Dãy 222	22218	từ 3.521.000	2.754.000 – 3.814.000
Dãy 222	22219	từ 4.204.000
Dãy 222	22220	từ 4.513.000	3.677.000 – 5.092.000
Dãy 222	22222	từ 5.561.000	4.388.000 – 6.075.000
Dãy 222	22224	từ 7.087.000
Dãy 222	22226	từ 8.850.000
Dãy 222	22228	từ 12.363.000
Dãy 222	22230	từ 14.298.000
Dãy 222	22232	16.647.000 – 17.813.000
Dãy 222	22234	từ 21.350.000
Dãy 222	22236	từ 24.939.000
Dãy 222	22240	từ 34.202.000
Dãy 223	22308	từ 1.675.000
Dãy 223	22309	từ 1.917.000
Dãy 223	22310	từ 2.249.000
Dãy 223	22311	từ 2.672.000
Dãy 223	22312	từ 3.091.000
Dãy 223	22313	từ 3.376.000
Dãy 223	22314	từ 3.915.000
Dãy 223	22315	từ 4.427.000
Dãy 223	22316	từ 5.019.000
Dãy 223	22317	từ 6.172.000
Dãy 223	22318	từ 6.299.000
Dãy 223	22319	từ 8.400.000
Dãy 223	22320	9.683.000 – 9.900.000
Dãy 223	22322	từ 13.500.000
Dãy 223	22324	từ 16.512.000
Dãy 223	22326	từ 18.691.000
Dãy 223	22328	từ 24.402.000
Dãy 223	22330	từ 32.766.000
Dãy 223	22332	từ 38.108.000
Dãy 223	22336	từ 51.879.000
Dãy 223	22348	từ 128.656.900
Dãy 230	23022	từ 5.127.000
Dãy 230	23024	từ 5.551.000
Dãy 230	23026	từ 9.044.000
Dãy 230	23028	từ 9.841.000
Dãy 230	23030	từ 11.374.000
Dãy 230	23032	từ 12.505.000
Dãy 230	23034	từ 13.671.000
Dãy 230	23036	từ 16.322.000
Dãy 230	23040	từ 21.620.000
Dãy 230	23044	từ 25.705.000
Dãy 230	23048	từ 31.267.000
Dãy 231	23120	từ 5.407.000
Dãy 231	23122	từ 7.167.000
Dãy 231	23124	từ 8.760.000
Dãy 231	23128	từ 12.285.000
Dãy 231	23134	từ 17.454.000
Dãy 231	23136	từ 21.527.000
Dãy 231	23138	từ 28.660.000
Dãy 232	23218	từ 5.152.000
Dãy 232	23220	từ 6.289.000
Dãy 232	23224	từ 10.196.000
Dãy 232	23226	từ 12.293.000
Dãy 232	23228	từ 16.004.000
Dãy 232	23230	từ 19.138.000
Dãy 232	23232	từ 24.356.000
Dãy 232	23236	từ 33.278.000
Dãy 232	23238	từ 40.438.700
Dãy 239	23948	từ 34.254.900
Dãy 240	24024	từ 10.481.000
Dãy 240	24036	từ 24.917.000

Cách chọn vòng bi tang trống theo tải, lệch trục và khe hở

Cùng d 40 mm, 22208 E (dãy 222) có Cr 98,5 kN, lệch góc tới 2°; 22308 E (dãy 223) có Cr 155 kN, lệch góc tới 3°.

• Lỗ côn EK khi lắp trên trục trơn bằng ống côn, dễ chỉnh khe hở; cỡ nhỏ có vai thì lỗ trụ.
• Khe hở Normal cho đa số; C3 khi vòng trong lắp chặt hoặc trục nóng.
• BS2 có phớt khi bụi, khó bảo trì, tốc độ thấp.
• Tải quá nhẹ ở tốc độ cao làm con lăn trượt, nên kiểm Pm; xem hãng ở vòng bi SKF.

Lỗi thường gặp ở vòng bi tang trống và cách xử lý

Hai lỗi chiếm phần lớn là mất khe hở khi ép côn và lệch tâm gối.

Hiện tượng	Nguyên nhân	Cách xử lý
Nóng nhanh, mòn rãnh lăn	Mất khe hở do lắp chặt trên ống côn, hoặc lệch góc vượt 1,5 đến 3,5° tùy dãy	Đo giảm khe hở khi ép côn; chỉnh đồng tâm gối đỡ
Bản BS2 rò mỡ, phớt rách	Lệch góc quá 0,5° hoặc nhiệt độ vượt giới hạn phớt (NBR 90 °C)	Chỉnh đồng tâm; nóng hơn dùng phớt HNBR (150 °C) hoặc FKM (200 °C)
Con lăn trượt, xước rãnh khi chạy nhanh, tải nhẹ	Tải hướng kính dưới tải tối thiểu Pm = 0,01 C0	Tăng tải sơ bộ hoặc chọn cỡ nhỏ hơn
Mòn do trượt ở máy rung, sàng	Dùng vòng bi thường cho máy rung	Chọn dòng 223 có khe hở C4 sẵn
Báo tải sai	Lấy Cr của hãng này báo cho hãng khác, cùng mã 22208 mỗi hãng một số	Ghi rõ hãng trên mọi con số

Đặt theo mã in trên vành

Đọc mã in trên vành (22208 E, 22310 E, 23222 CC/W33), gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng có CO, CQ, xuất VAT, giao toàn quốc; giá thấp hơn thì có vòng bi HRB.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai theo ISO 492, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.

Câu hỏi thường gặp về vòng bi tang trống
