Vòng bi đũa trụ NU, NJ, NUP, N d 15 đến 320 mm, loại ECP, C3

Vòng bi đũa trụ (bạc đạn đũa trụ, kiểu NU, NJ, NUP, N) là vòng bi một dãy con lăn hình trụ, tiếp xúc đường với rãnh lăn nên chịu tải hướng kính nặng. SKF NU 208 ECP cỡ d 40 mm có Cr 62 kN, tốc độ giới hạn 11 000 vòng/phút. Kho có 116 mã gốc, d 15 đến 320 mm.

Vòng bi đũa trụ là gì, khác vòng bi cầu thế nào

Con lăn trụ chịu tải hướng kính nặng hơn vòng bi cầu cùng cỡ. Kiểu NU và N cho trục giãn nở dọc trục ngay trong vòng bi; chỉ NJ (một chiều) và NUP (hai chiều) giữ được trục. Cần hai dãy con lăn thì dùng vòng bi đũa 2 dãy trong nhóm vòng bi đũa.

Các loại vòng bi đũa trụ theo kiểu gờ và hậu tố

Tên NU, N, NJ, NUP cho biết gờ nằm ở vòng nào và trục được giữ theo chiều nào; hậu tố cho biết vòng cách và khe hở. Kho có hàng chính hãng và HRB cho các kiểu sau.

• NU: vòng ngoài hai gờ, vòng trong không gờ, không chịu tải dọc trục.
• N: vòng trong hai gờ, vòng ngoài không gờ.
• NJ: vòng ngoài hai gờ, vòng trong một gờ, tải dọc trục một chiều.
• NUP: như NJ cộng vòng gờ rời, tải dọc trục hai chiều.
• NJ ghép vòng góc HJ: thay NUP khi tải nặng, như NJ 309 EC + HJ 309 EC.
• NCF: kiểu đầy con lăn hậu tố V, như NCF 2218 V.
• EC, ECP, ECJ, ECML và C3, C4, K: EC thiết kế cải tiến; P polyamide 6,6; J thép dập; ML đồng nguyên khối; C3, C4 khe hở lớn hơn Normal

Thông số kỹ thuật vòng bi đũa trụ

Thông số theo catalogue SKF, ấn phẩm 5108 E: d 25 đến 480 mm, lệch góc cho phép 3 đến 4 phút cung.

Thông số	Giá trị

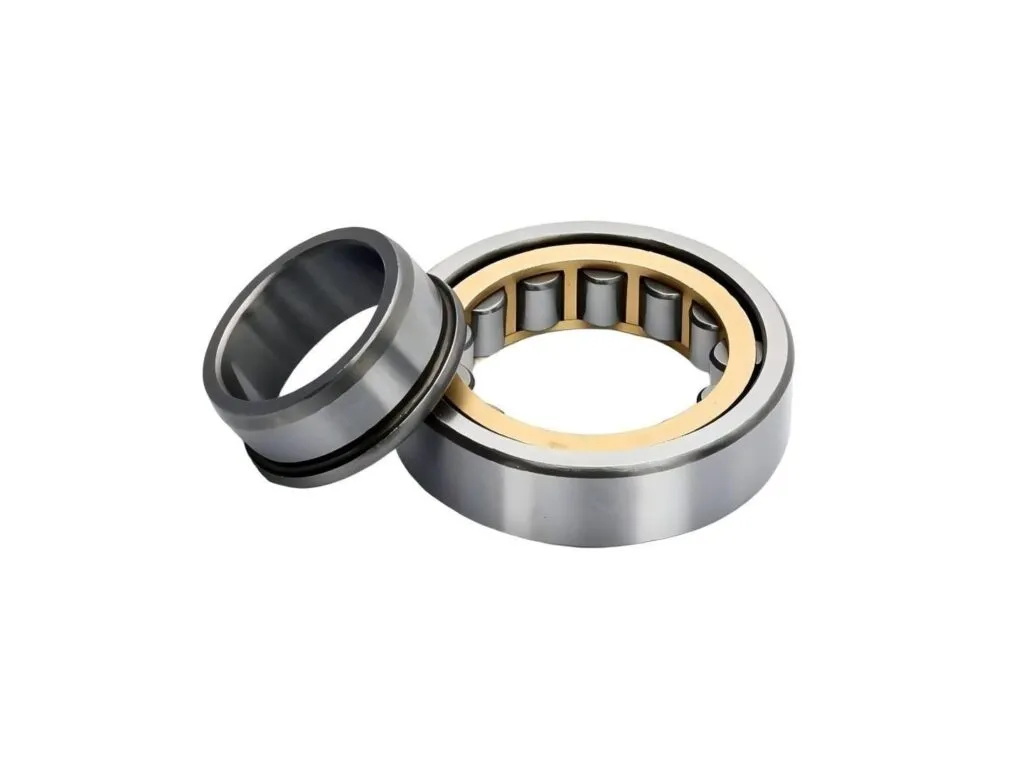

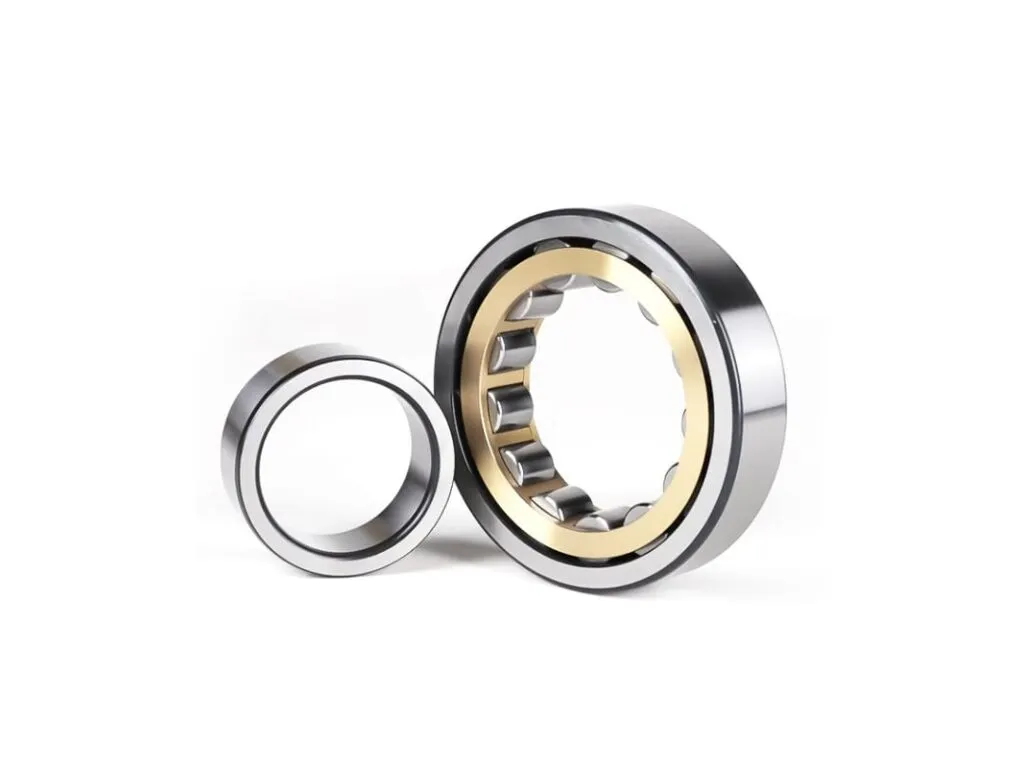

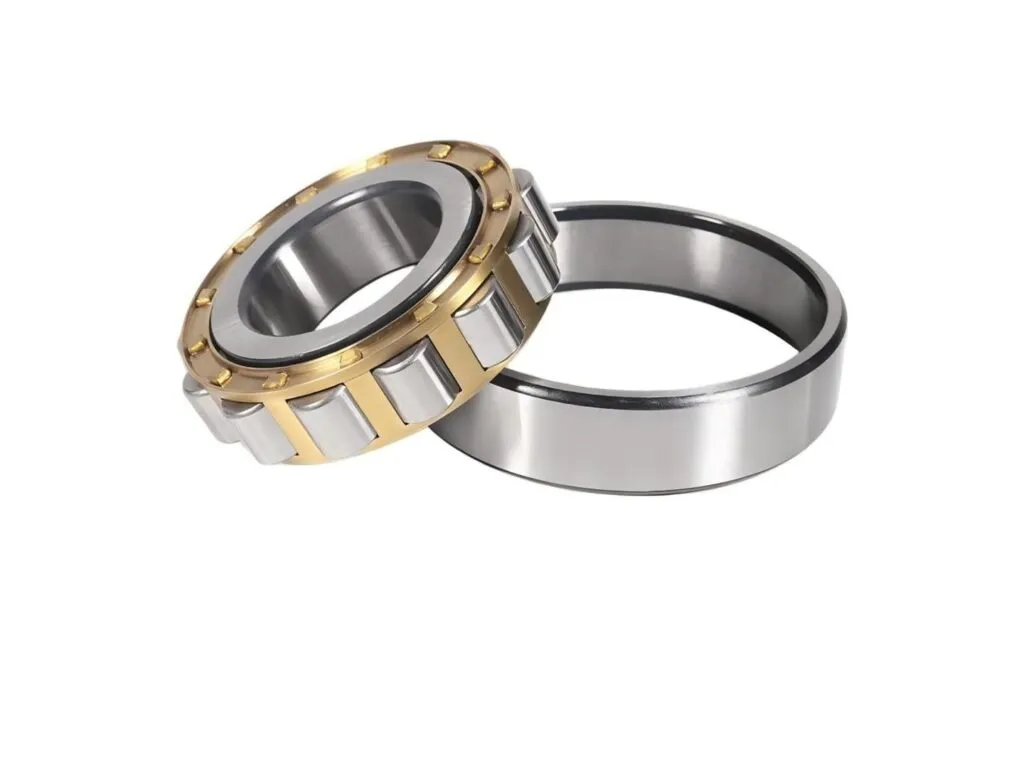

Kết cấu	Một dãy con lăn trụ có vòng cách, tháo rời được
Dải d trong bảng SKF	25 đến 480 mm
Dải kích thước trong kho	d 15 đến 320 mm, D 35 đến 580 mm, 116 mã
Nhóm dãy trong kho	2, 3, 4, 10, 20, 22, 23, 29 và khác
Tải dọc trục	NU, N không; NJ một chiều; NUP và NJ + HJ hai chiều
Lệch góc cho phép	4 phút cung (dãy 2, 3, 4, 10, 12); 3 phút cung (dãy 20, 22, 23)
Nhiệt độ, vòng cách thép hoặc đồng	Tới 150 °C
Nhiệt độ, vòng cách polyamide	Tới 120 °C (môi chất amoniac, freon: 70 °C)
Khe hở hướng kính, d trên 30 đến 40 mm	C2 5 đến 30 µm; Normal 25 đến 50 µm; C3 45 đến 70 µm; C4 60 đến 85 µm
Khe hở hướng kính, d trên 40 đến 50 mm	C2 5 đến 35 µm; Normal 30 đến 60 µm; C3 50 đến 80 µm; C4 70 đến 100 µm
Cấp chính xác	Normal về kích thước, P6 về độ đảo, theo ISO 492:2002
Bôi trơn	Mỡ hoặc dầu; mỡ gốc dầu khoáng dùng liên tục tới khoảng 120 °C

Tải trọng và tốc độ vòng bi đũa trụ mã thông dụng

Số trong bảng là của SKF (Explorer, vòng cách P) cho dòng NU; NJ, NUP, N cùng cỡ có cùng Cr, C0r.

Mã (SKF)	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
NU 206 ECP	30	62	16	44	36,5	13 000	14 000	0,23
NU 207 ECP	35	72	17	56	48	11 000	12 000	0,33
NU 208 ECP	40	80	18	62	53	9 500	11 000	0,42
NU 2208 ECP	40	80	23	81,5	75	9 500	11 000	0,54
NU 308 ECP	40	90	23	93	78	8 000	9 500	0,73
NU 2308 ECP	40	90	33	129	120	8 000	9 500	0,94
NU 210 ECP	50	90	20	73,5	69,5	8 500	9 000	0,49
NU 2210 ECP	50	90	23	90	88	8 500	9 000	0,56
NU 310 ECP	50	110	27	127	112	6 700	8 000	1,15
NU 212 ECP	60	110	22	108	102	6 700	7 500	0,81
NU 2212 ECP	60	110	28	146	153	6 700	7 500	1,10
NU 215 ECP	75	130	25	150	156	5 600	6 000	1,25
NU 2216 ECP	80	140	33	212	245	5 300	5 600	2,00

Bảng tra kích thước NU, NJ, NUP, N

Bảng gồm d, D, B (mm) của 116 mã gốc, gom 407 mã có hậu tố, chia các nhóm dãy 10, 2, 20, 22, 23, 29, 3, 4 và khác; kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 10	30 – 200	55 – 310	11	1006, 1009, 1010
Dãy 2	15 – 320	35 – 580	31	202, 203, 204
Dãy 20	20 – 20	52 – 52	1	2052
Dãy 22	17 – 180	40 – 320	23	2203, 2204, 2205
Dãy 23	20 – 130	52 – 280	19	2304, 2305, 2306
Dãy 29	130 – 200	180 – 280	2	2926, 2940
Dãy 3	17 – 150	47 – 320	23	303, 304, 305
Dãy 4	40 – 60	110 – 150	3	408, 409, 412
Khác	20 – 40	47 – 80	3	20, 25, 40

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Kiểu và hậu tố
Dãy 10	1006	30	55	13	NU
Dãy 10	1009	45	75	16	NU ECP
Dãy 10	1010	50	80	16	NU ML
Dãy 10	1014	70	110	20	NU ML
Dãy 10	1018	90	140	24	NU ML
Dãy 10	1020	100	150	24	NU ML, NU ML/C3
Dãy 10	1022	110	170	28	NU ML
Dãy 10	1026	130	200	33	NU ML/C3
Dãy 10	1030	150	225	35	NU ML/C3
Dãy 10	1036	180	280	46	NU ML/C3
Dãy 10	1040	200	310	51	NU ML
Dãy 2	202	15	35	11	NU ECP
Dãy 2	203	17	40	12	NJ ECP/C3, NU ECP
Dãy 2	204	20	47	14	NJ ECP, NU ECP
Dãy 2	205	25	52	15	NJ ECP, NJ ECP/C3, NU ECP, NUP ECP
Dãy 2	206	30	62	16	N ECP, NJ ECP, NU ECP, NU ECP/C3
Dãy 2	207	35	72	17	NJ ECP, NU ECM, NU ECP, NU ECP/C3, NUP ECP
Dãy 2	208	40	80	18	NJ ECJ, NJ ECP, NJ ECP/C3, NU ECJ, NU ECML/C3, NU ECP, NU ECP/C3, NUP ECP
Dãy 2	209	45	85	19	NJ ECP, NU ECJ/C3, NU ECM, NU ECP, NU ECP/C3
Dãy 2	210	50	90	20	NJ ECJ, NJ ECP, NJ ECP/C3, NU ECKP/C3, NU ECP, NU ECP/C3
Dãy 2	211	55	100	21	NJ ECP, NU ECJ, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 2	212	60	110	22	NJ ECM, NJ ECP, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3, NUP ECJ, NUP ECP
Dãy 2	213	65	120	23	NJ ECP, NU ECP, NU ECP/C3
Dãy 2	214	70	125	24	NU ECM/C3, NU ECP, NUP ECP
Dãy 2	215	75	130	25	NJ ECM, NJ ECP, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 2	216	80	140	26	N ECP, NJ ECP, NU ECM, NU ECM/C3, NU ECP
Dãy 2	217	85	150	28	NJ ECP, NU ECM, NU ECP, NU ECP/C3
Dãy 2	218	90	160	30	N ECP, NJ ECP, NU ECJ, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 2	219	90	170	32	NU ECM, NJ ECJ, NJ ECM, NJ ECP, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 2	220	100	180	34	NJ ECP, NJ ECP/C3, NU ECM, NU ECP, NU ECP/C3, NU ECM/C3
Dãy 2	222	110	200	38	N ECP, NJ ECJ, NU ECM, NU ECM/C3, NU ECP
Dãy 2	224	120	215	40	NJ ECP, NJ ECP/C3, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 2	226	130	230	40	NU ECJ, NU ECM, NU ECM/C3, NU ECML/C3, NU ECP, NUP ECP
Dãy 2	228	140	250	42	NU ECJ/C3, NU ECM/C3, NU ECML/C3
Dãy 2	230	150	270	45	NU ECJ, NU ECM, NU ECM/C3, NU ECML/C3
Dãy 2	232	160	290	48	NU ECM/C3
Dãy 2	234	170	310	52	NU ECM, NU ECM/C3, NU ECML/C3
Dãy 2	236	180	320	52	NU ECM/C3, NU ECML, NU ECML/C3
Dãy 2	238	190	340	55	NU ECML/C3
Dãy 2	240	200	360	58	NU ECM/C3
Dãy 2	244	220	400	65	NU ECML/C3
Dãy 2	264	320	580	92	NU MA
Dãy 20	2052	20	52	24	NUTR A
Dãy 22	2203	17	40	16	NU ECP, NUP ECP
Dãy 22	2204	20	47	18	NJ ECP, NU ECP
Dãy 22	2205	25	52	18	NJ ECP, NU ECP, NU ECP/C3
Dãy 22	2206	30	62	20	NJ ECP, NU ECP, NU ECP/C3, NUP ECP
Dãy 22	2207	35	72	23	NJ ECP, NU ECP, NU ECP/C3
Dãy 22	2208	40	80	23	NJ ECP, NU ECJ, NU ECP, NU ECP/C3, NUP ECP
Dãy 22	2209	45	85	23	NJ ECP, NU ECJ, NU ECP, NU ECP/C3, NUP ECP
Dãy 22	2210	50	90	23	NJ ECP, NU ECP, NU ECP/C3
Dãy 22	2211	55	100	25	NJ ECP, NU ECP
Dãy 22	2212	60	110	28	NJ ECM, NJ ECP, NU ECJ, NU ECM, NU ECP, NU ECP/C3
Dãy 22	2213	65	120	31	NJ ECP, NU ECP, NU ECP/C3, NUP ECP
Dãy 22	2214	70	125	31	NU ECJ, NU ECP, NU ECP/C3
Dãy 22	2215	75	130	31	NJ ECJ, NU ECML, NU ECP, NU ECP/C3
Dãy 22	2216	80	140	33	NJ ECP/C3, NU ECML/P63, NU ECP
Dãy 22	2217	85	150	36	NU ECJ, NU ECP
Dãy 22	2218	90	160	40	NJ ECM, NU ECJ/C3, NU ECML/C3, NU ECP
Dãy 22	2219	95	170	43	NJ ECP, NU ECP, NU ECP/C3
Dãy 22	2220	100	180	46	NU ECML, NU ECML/C3, NU ECP, NU ECP/C3
Dãy 22	2224	120	215	58	NU ECML/C3
Dãy 22	2226	130	230	64	NU ECML
Dãy 22	2228	140	250	68	NJ ECML
Dãy 22	2232	160	290	80	NU ECML/C3
Dãy 22	2236	180	320	86	NU ECML/C3
Dãy 23	2304	20	52	21	NJ ECP
Dãy 23	2305	25	62	24	NJ ECP, NU ECP
Dãy 23	2306	30	72	27	NJ ECP, NU ECP
Dãy 23	2307	35	80	31	NJ ECP, NU ECP, NU ECP/C3
Dãy 23	2308	40	90	33	NJ ECP, NJ ECP/C3, NU ECP, NU ECP/C3
Dãy 23	2309	45	100	36	NJ ECP, NU ECP, NU ECP/C3
Dãy 23	2310	50	110	40	NJ ECML/C3, NJ ECP, NU ECML, NU ECP, NU ECP/C3
Dãy 23	2311	55	120	43	NJ ECP/C3, NU ECP, NU ECP/C3
Dãy 23	2312	60	130	46	NJ ECML, NJ ECML/C4, NJ ECP, NU ECP
Dãy 23	2313	65	140	48	NJ ECML/C3, NJ ECP, NU ECML, NU ECP
Dãy 23	2314	70	150	51	NJ ECML, NJ ECP, NJ ECP/C3, NU ECP, NU ECP/C3
Dãy 23	2315	75	160	55	NJ ECML/C3, NJ ECP/C3, NU ECP
Dãy 23	2316	80	170	58	NJ ECML/C3, NJ ECP, NJ ECP/C3, NU ECP/C3
Dãy 23	2317	85	180	60	NU ECP
Dãy 23	2318	90	190	64	NJ ECML/C3, NU ECP
Dãy 23	2320	100	215	73	NU ECML/C3
Dãy 23	2322	110	240	80	NU ECP/C3
Dãy 23	2324	120	260	86	NU ECML
Dãy 23	2326	130	280	93	NU ECML, NU ECML/C3
Dãy 29	2926	130	180	30	NCF CV
Dãy 29	2940	200	280	48	NCF CV
Dãy 3	303	17	47	14	NJ ECP
Dãy 3	304	20	52	15	NJ ECP, NU ECP
Dãy 3	305	25	62	17	N ECP, NJ ECJ, NJ ECP, NJ ECP/C3, NU ECJ, NU ECP, NUP ECP
Dãy 3	306	30	72	19	N ECP, NJ ECJ, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM, NU ECP, NUP ECP
Dãy 3	307	35	80	21	N ECP, NJ ECP, NJ ECP/C3, NU ECM, NU ECP, NUP ECP
Dãy 3	308	40	90	23	N ECP, NJ ECJ, NJ ECJ/C3, NJ ECP, NU ECJ/C3, NU ECM, NU ECP, NU ECP/C3
Dãy 3	309	45	100	25	N ECP, NJ ECJ/C3, NJ ECM, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM/C3, NU ECP/C3, NU ECP
Dãy 3	310	50	110	27	NJ ECJ, NJ ECM, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3, NUP ECP
Dãy 3	311	55	120	29	N ECP, NJ ECM, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM, NU ECP, NU ECP/C3, NUP ECP
Dãy 3	312	60	130	31	N ECM, NJ ECJ, NJ ECP, NJ ECP/C3, NU ECJ, NU ECJ/C3, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3, NUP ECP
Dãy 3	313	65	140	33	N ECP, NJ ECJ, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	314	70	150	35	N ECP, NJ ECJ, NJ ECM, NJ ECP, NJ ECP/C3, NU ECJ, NU ECM, NU ECP, NU ECP/C3, NUP ECP
Dãy 3	315	75	160	37	NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	316	80	170	39	N ECP, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	317	85	180	41	N ECP, NJ ECJ, NJ ECP, NU ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	318	90	190	43	NJ ECJ, NJ ECP, NU ECM, NU ECM/C3, NU ECP
Dãy 3	319	95	200	45	N ECP, NU ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	320	100	215	47	NJ ECJ, NU ECM, NU ECM/C3, NU ECP/C3
Dãy 3	322	110	240	50	N ECP, NJ ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3, NU ECJ
Dãy 3	324	120	260	55	N ECM, NJ ECM, NU ECJ, NU ECM, NU ECM/C3, NU ECP, NU ECP/C3
Dãy 3	326	130	280	58	NU ECJ, NU ECM/C3, NU ECP/C3
Dãy 3	328	140	300	62	NU ECM, NU ECM/C3
Dãy 3	330	150	320	65	NU ECM
Dãy 4	408	40	110	27	NJ
Dãy 4	409	45	120	29	NJ MAS/C3, NU
Dãy 4	412	60	150	35	NJ
Khác	20	20	47	25	NUTR A
Khác	25	25	52	25	NUTR A
Khác	40	40	80	32	NUTR A

• Hai số cuối nhân 5 là d khi từ 04 trở đi, nên NU 208 ECP có d 40 mm (xem ký hiệu vòng bi).
• Mất mã thì đo vòng bi cũ bằng thước cặp lấy d, D, B rồi dò bảng tra kích thước vòng bi.

Bảng giá vòng bi đũa trụ

Giá bán lẻ tham khảo tính theo vòng, chưa VAT 8%, gồm hàng chính hãng có CO, CQ và vòng bi HRB giá thấp hơn. Đơn số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã), cột HRB ghi khoảng giá kho bán theo số lượng; giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)	Giá HRB (đ/vòng)
Dãy 10	1006	từ 944.000	466.000 – 646.000
Dãy 10	1010		829.000 – 1.148.000
Dãy 10	1014	từ 3.180.000	1.207.000 – 1.672.000
Dãy 10	1018	từ 6.712.000	1.651.000 – 2.286.000
Dãy 10	1020	từ 5.969.000	1.945.000 – 2.693.000
Dãy 10	1022		2.623.000 – 3.632.000
Dãy 10	1026	từ 8.182.000
Dãy 2	202	từ 411.000
Dãy 2	203	từ 471.000
Dãy 2	204	468.000 – 525.000	335.000 – 464.000
Dãy 2	205	475.000 – 700.000	338.000 – 468.000
Dãy 2	206	538.000 – 943.000	440.000 – 610.000
Dãy 2	207	620.000 – 2.020.000	510.000 – 706.000
Dãy 2	208	698.000 – 2.449.000	592.000 – 819.000
Dãy 2	209	859.000 – 4.024.000	655.000 – 907.000
Dãy 2	210	930.000 – 1.319.300	856.000 – 1.186.000
Dãy 2	211	1.012.000 – 1.240.000	968.000 – 1.341.000
Dãy 2	212	1.227.000 – 3.051.000	1.103.000 – 1.528.000
Dãy 2	213	từ 1.392.000	1.193.000 – 1.652.000
Dãy 2	214	từ 1.486.000	1.282.000 – 1.775.000
Dãy 2	215	1.796.000 – 4.864.000	1.401.000 – 1.940.000
Dãy 2	216	1.884.000 – 5.227.000
Dãy 2	217	2.497.000 – 5.400.000
Dãy 2	218	2.969.000 – 7.489.000
Dãy 2	219	3.473.000 – 9.062.300
Dãy 2	220	3.812.000 – 4.357.000
Dãy 2	222	từ 10.537.000
Dãy 2	224	5.617.000 – 9.132.000
Dãy 2	226	từ 12.855.000
Dãy 2	228	10.680.000 – 15.626.000
Dãy 2	230	17.602.000 – 20.441.000
Dãy 2	234	từ 23.479.000
Dãy 2	236	từ 24.741.000
Dãy 2	240	từ 39.420.000
Dãy 20	2052	từ 1.005.000
Dãy 22	2203	từ 716.000
Dãy 22	2204	655.000 – 1.140.000
Dãy 22	2205	658.000 – 701.000
Dãy 22	2206	766.000 – 977.000
Dãy 22	2207	848.000 – 907.000
Dãy 22	2208	953.000 – 1.262.000
Dãy 22	2209	1.113.000 – 1.421.000
Dãy 22	2210	1.160.000 – 1.214.000
Dãy 22	2211	từ 1.467.000
Dãy 22	2212	1.658.000 – 5.058.000
Dãy 22	2213	1.986.000 – 2.555.000
Dãy 22	2214	từ 2.146.000
Dãy 22	2215	2.320.000 – 5.582.000
Dãy 22	2216	từ 2.747.000
Dãy 22	2218	từ 3.801.000
Dãy 22	2219	4.661.000 – 6.794.000
Dãy 22	2220	5.517.000 – 9.737.000
Dãy 23	2304	từ 1.027.000
Dãy 23	2305	908.000 – 1.031.000
Dãy 23	2306	1.061.000 – 1.219.000
Dãy 23	2307	1.181.000 – 1.312.000
Dãy 23	2308	1.441.000 – 1.515.000
Dãy 23	2309	từ 1.826.000
Dãy 23	2310	1.861.000 – 3.875.000
Dãy 23	2311	2.373.000 – 2.660.000
Dãy 23	2312	3.224.000 – 3.432.000
Dãy 23	2313	4.049.000 – 7.002.700
Dãy 23	2314	4.421.000 – 4.786.000
Dãy 23	2315	6.441.000 – 13.902.000
Dãy 23	2316	từ 7.188.000
Dãy 23	2324	từ 32.252.000
Dãy 3	303		427.000 – 592.000
Dãy 3	304	từ 611.000	427.000 – 592.000
Dãy 3	305	từ 620.000	470.000 – 650.000
Dãy 3	306	707.000 – 1.109.000	567.000 – 785.000
Dãy 3	307	789.000 – 3.560.000	653.000 – 904.000
Dãy 3	308	891.000 – 4.984.000	774.000 – 1.071.000
Dãy 3	309	1.116.000 – 3.090.000	873.000 – 1.208.000
Dãy 3	310	1.226.000 – 3.186.000	1.209.000 – 1.674.000
Dãy 3	311	1.517.000 – 4.178.000	1.401.000 – 1.940.000
Dãy 3	312	1.803.000 – 3.592.000	1.651.000 – 2.286.000
Dãy 3	313	2.105.000 – 5.062.000
Dãy 3	314	2.540.000 – 6.287.000
Dãy 3	315	2.896.000 – 5.649.000
Dãy 3	316	3.581.000 – 6.674.000
Dãy 3	317	4.080.000 – 7.205.000
Dãy 3	318	4.910.000 – 7.973.000
Dãy 3	319	5.452.000 – 9.584.000
Dãy 3	320	6.604.000 – 11.332.000
Dãy 3	322	8.843.000 – 14.079.000
Dãy 3	324	12.121.000 – 19.350.000
Dãy 3	326	15.028.000 – 21.794.000
Dãy 3	328	từ 28.698.000
Khác	20	từ 907.000
Khác	25	từ 1.014.000
Khác	40	từ 1.808.000

Cách chọn vòng bi đũa trụ theo vị trí trục và tải

Chọn kiểu theo chỗ lắp, chọn dãy theo tải. Cùng d 40 mm, SKF cho NU 208 ECP Cr 62 kN, NU 2208 ECP 81,5 kN, NU 308 ECP 93 kN, NU 2308 ECP 129 kN.

• Bên giãn nở dùng NU hoặc N; bên định vị trục dùng NUP hoặc NJ ghép HJ.
• Lắp chặt cả hai vòng hoặc trục nóng hơn gối thì lấy C3: d 40 đến 50 mm, Normal 30 đến 60 µm, C3 50 đến 80 µm.
• Vòng cách P tới 120 °C; nóng hơn thì J hoặc ML, dùng mỡ bôi trơn vòng bi đúng cấp nhiệt.

Lỗi thường gặp ở vòng bi đũa trụ và cách xử lý

Hỏng hóc chủ yếu đến từ chọn sai kiểu gờ hoặc mất khe hở. Bảng gom năm hiện tượng thường gặp.

Hiện tượng	Nguyên nhân	Cách xử lý
Dùng NU ở chỗ cần giữ trục mà trục vẫn xê dịch dọc	NU, N không chịu tải dọc trục, vòng trong trượt tự do	Đổi chỗ định vị sang NUP hoặc NJ + HJ
Nóng, mòn gờ, kẹt sau khi chạy	NUP hoặc NJ + HJ ở cả hai đầu trục, hoặc lệch tâm quá 3 đến 4 phút cung	Đầu giãn nở dùng NU hoặc N; sửa đồng tâm trục - gối
Con lăn trượt, xước rãnh khi chạy nhanh, tải nhẹ	Tải hướng kính dưới tải tối thiểu Frm	Tăng tải sơ bộ hoặc chọn cỡ nhỏ hơn
Vòng cách polyamide giòn, vỡ	Làm việc trên 120 °C hoặc gặp phụ gia EP nhiều lúc nóng	Đổi sang vòng cách thép J hoặc đồng M, ML
Lắp xong quay nặng, bị chặt	Mất khe hở do lắp chặt cả hai vòng	Chọn C3, đối chiếu bảng khe hở theo d

Đặt theo mã in trên vành

Đọc mã in trên vành (NU 208 ECP, NJ 2310 ECP/C3), gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng có CO, CQ, xuất VAT, giao toàn quốc. So hãng thì xem vòng bi SKF và vòng bi HRB.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai theo ISO 492, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.

Câu hỏi thường gặp về vòng bi đũa trụ
