Vòng bi kim HK, NK, NKI, NA, RNA, bạc đạn đũa kim d 5 đến 160 mm

Vòng bi kim (vòng bi đũa kim, bạc đạn kim) là vòng bi đũa dùng con lăn trụ rất mảnh nên mỏng, chịu tải hướng kính cao. Kho có 137 mã gốc, d 5 đến 160 mm, tám nhóm HK, NK, NKI, NA, RNA. SKF HK 2010 (Fw 20, D 26, C 10 mm) có Cr 6,16 kN.

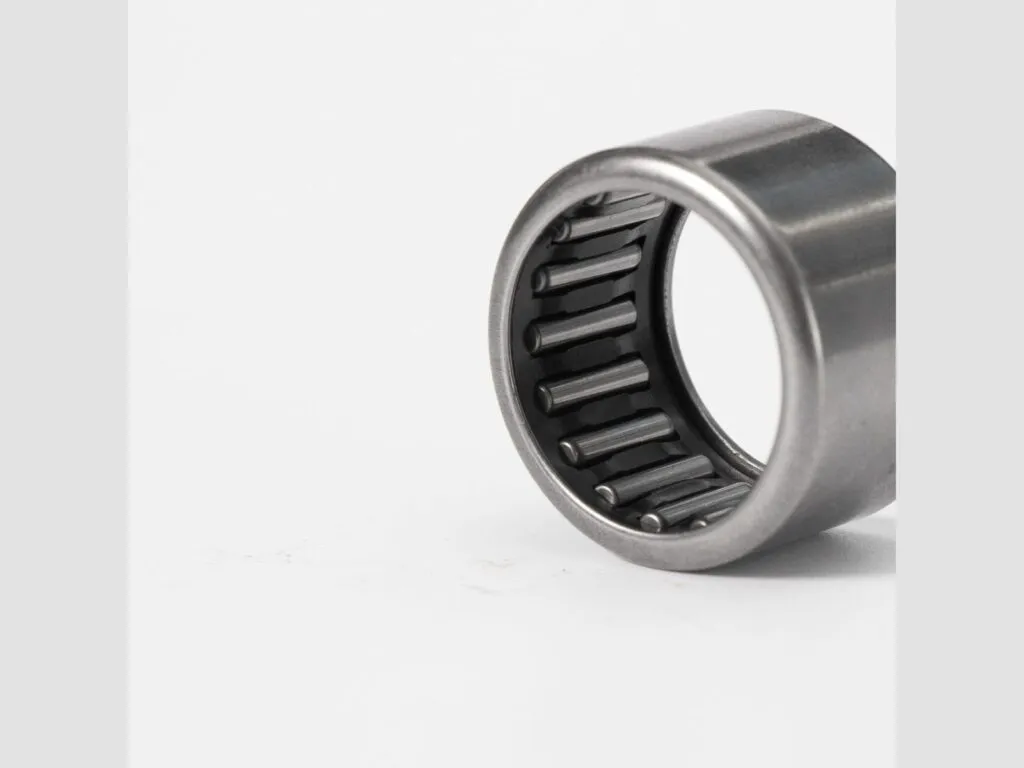

Vòng bi kim là gì, khác vòng bi đũa trụ thế nào

Con lăn kim dài gấp vài lần đường kính, nên chiều dày vòng chỉ vài mm mà tải hướng kính vẫn cao hơn vòng bi cầu cùng đường kính trục. Khác vòng bi đũa trụ, loại kim mảnh và gọn hơn, thường chỉ chịu tải hướng kính.

Các loại vòng bi kim theo kết cấu và hậu tố

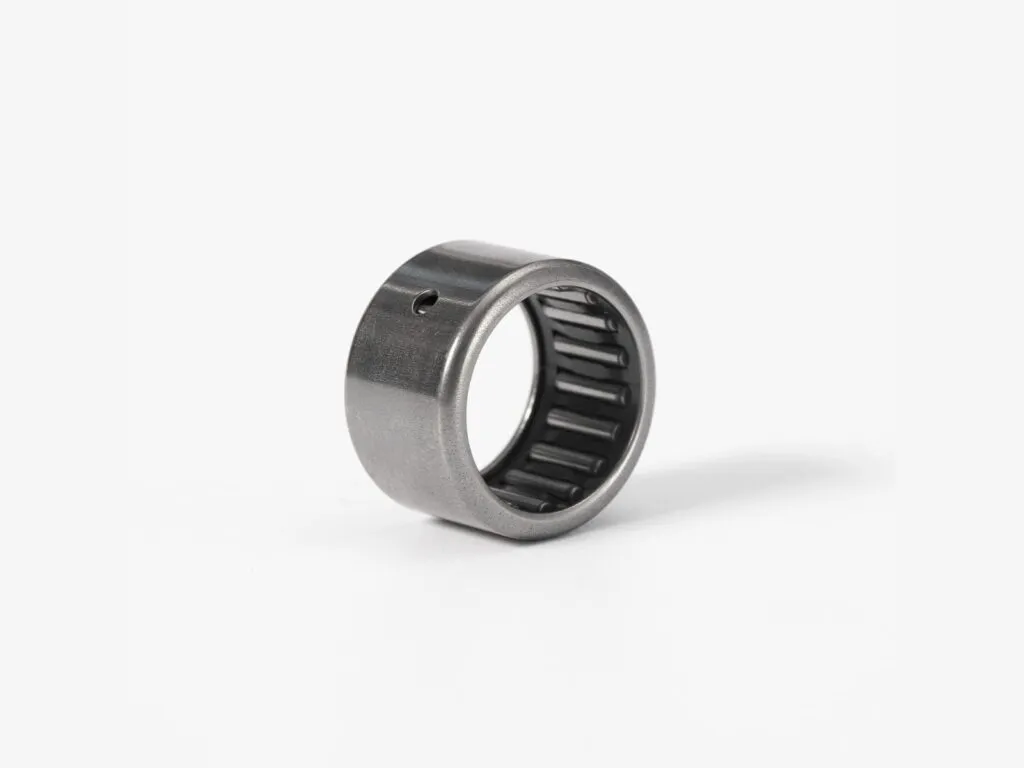

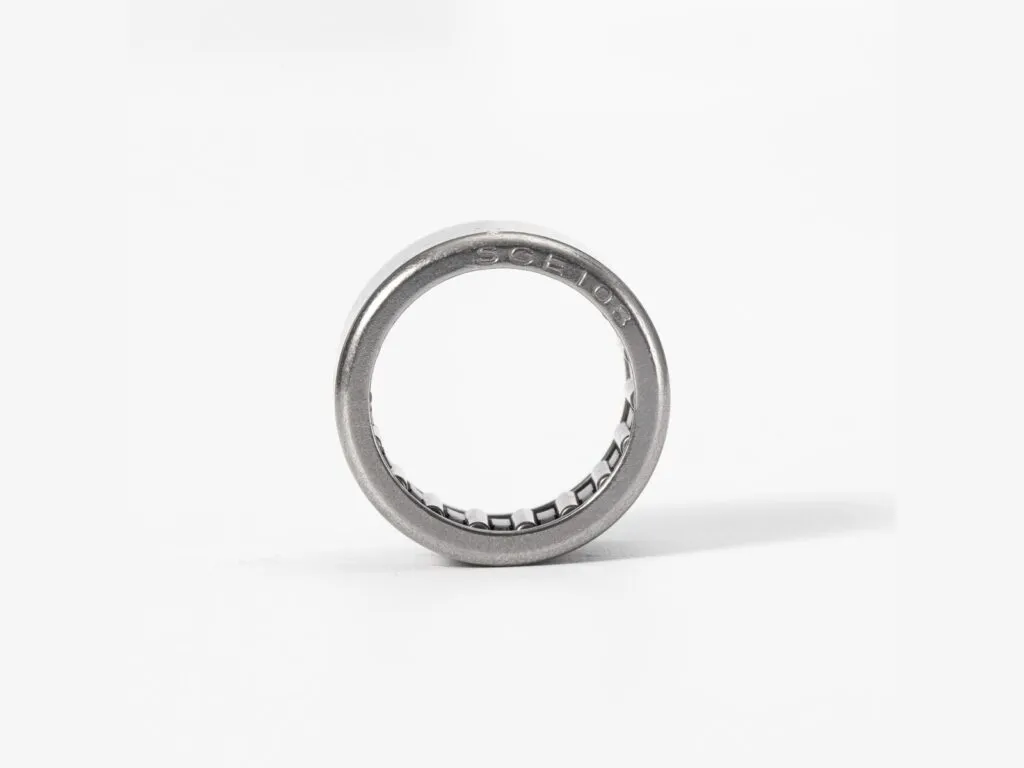

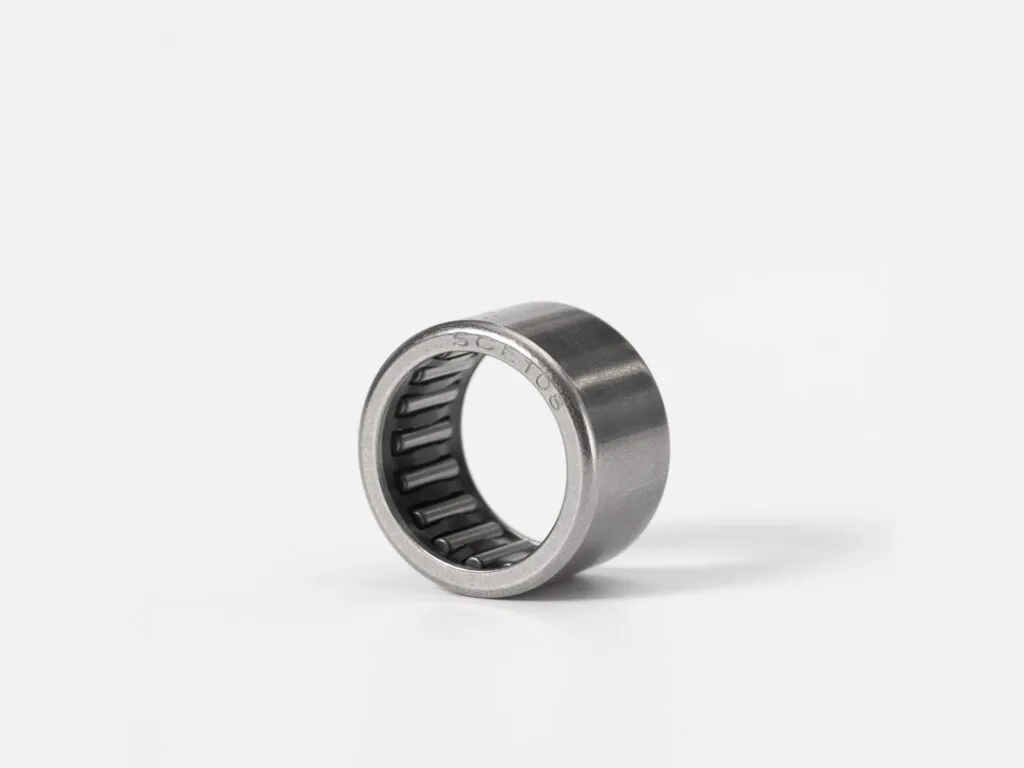

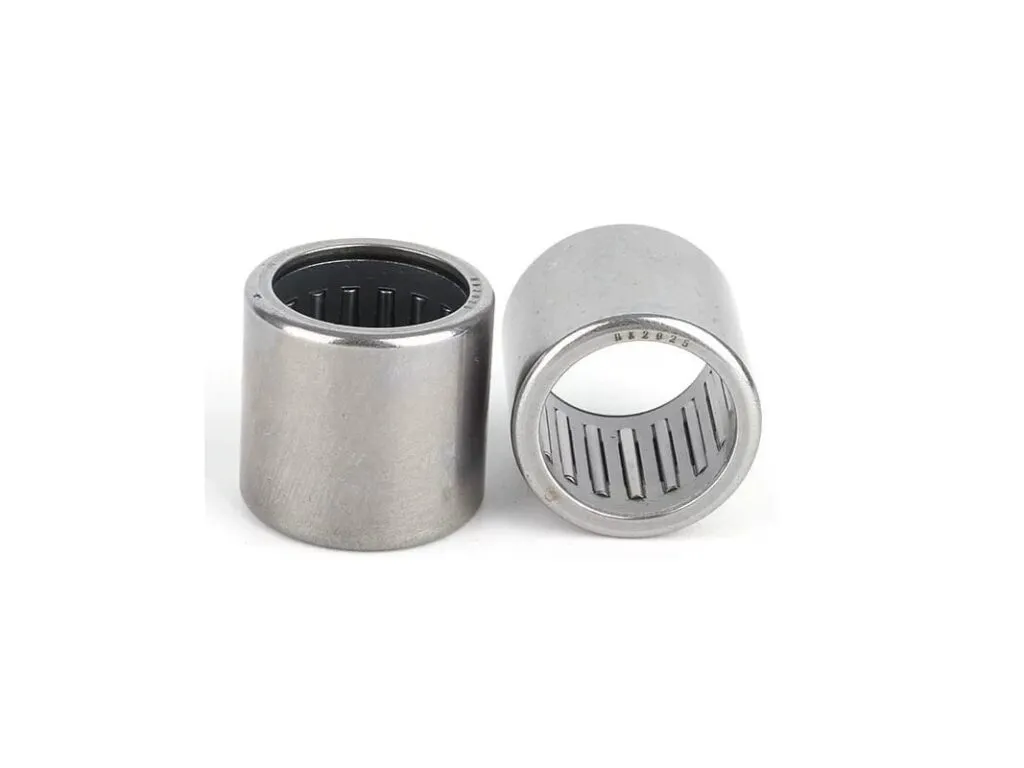

• HK: vỏ thép dập ép vào lỗ gối, không vòng trong, trục là vòng trong (tôi 58 đến 64 HRC). Bản kín RS (một phớt), .2RS (hai phớt).
• NK, NKS: vòng ngoài gia công có gờ liền, không vòng trong; NK Fw 12 đến 110 mm.
• NKI, NKIS: như NK nhưng có vòng trong nên lắp trên trục không tôi mài; NKI d 9 đến 100 mm.
• NA 49, NA 69: có vòng trong; NA 49 d 10 đến 140 mm, NA 69 d 12 đến 95 mm.
• RNA 49, RNA 69: như NA nhưng không vòng trong; RNA 49 Fw 14 đến 160 mm.
• NKIA 59: kim kết hợp vòng bi tiếp xúc góc, chịu thêm tải dọc trục một chiều.
• TN, RS, .2RS: TN là vòng cách polyamide 66; bản kín dùng -30 đến +100 °C.

Thông số kỹ thuật vòng bi kim

Bảng theo catalogue SKF PSD/P1 06003/3 EN (2015); INA, Schaeffler có Cr khác, nên không dùng số này cho hãng khác.

Thông số	Giá trị
Dải kích thước trong kho	d 5 đến 160 mm, D 10 đến 200 mm; 137 mã gốc, 8 nhóm
Kết cấu	Con lăn kim có vòng cách; HK vỏ dập, NK, NA, RNA vòng gia công có gờ liền
Dải Fw hoặc d theo loại (SKF)	NK 12 đến 110; NKI 9 đến 100; NKIS 15 đến 65; NA 49 10 đến 140; NA 69 12 đến 95; RNA 49 14 đến 160; RNA 69 16 đến 110; RPNA 15 đến 45; PNA 12 đến 40
HK nhỏ nhất	HK 0306 TN: 3x6,5x6 mm
Chịu tải	Hướng kính; NKIA 59 thêm dọc trục một chiều
Lệch cho phép	Khoảng 1 phút cung; lớn hơn dùng RPNA, PNA (tới 3°)
Khe hở, có vòng trong, d tới 30 mm	C2 0 đến 25 µm; Normal 20 đến 45 µm; C3 35 đến 60 µm; C4 50 đến 75 µm
Khe hở, có vòng trong, d trên 30 đến 40 mm	C2 5 đến 30 µm; Normal 25 đến 50 µm; C3 45 đến 70 µm; C4 60 đến 85 µm
Rãnh lăn trên trục, lỗ gối	Tôi 58 đến 64 HRC; Ra không quá 0,2 µm hoặc Rz không quá 1 µm
Nhiệt độ làm việc	HK vỏ dập tối đa 140 °C; bản kín phớt -30 đến +100 °C
HK 2010 (SKF)	Fw 20, D 26, C 10 mm; Cr 6,16 kN, C0r 8,5 kN; tốc độ tham chiếu 12.000, giới hạn 14.000 vòng/phút; 0,012 kg
NA 4905 (SKF)	d 25, D 42, B 17 mm; Cr 24,2 kN, C0r 34,5 kN; 13.000 và 15.000 vòng/phút; 0,088 kg

Tải trọng và tốc độ vòng bi kim mã thông dụng

Số theo catalogue SKF. Cột đầu: HK, NK, RNA, RPNA không vòng trong ghi Fw; NKI, NA, NKIS có vòng trong ghi d.

Mã	d hoặc Fw (mm)	D (mm)	B hoặc C (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
HK 1516	15	21	16	10,1	14,6	15.000	16.000	0,015
HK 2010	20	26	10	6,16	8,5	12.000	14.000	0,012
HK 2512	25	32	12	10,5	15,3	9.500	11.000	0,020
HK 3020	30	37	20	20,9	40	8.000	9.000	0,039
NK 25/20	25	33	20	19	32,5	16.000	18.000	0,042
NK 29/20 TN	29	38	20	24,6	42,5	14.000	15.000	0,050
NK 35/20 TN	35	45	20	27,5	52	11.000	13.000	0,070
RNA 4905	30	42	17	24,2	34,5	13.000	15.000	0,061
RNA 6905	30	42	30	38	62	13.000	15.000	0,11
NKI 25/20 TN	25	38	20	24,6	42,5	14.000	15.000	0,08
NA 4905	25	42	17	24,2	34,5	13.000	15.000	0,088
NA 6905	25	42	30	38	62	13.000	15.000	0,161
NKIS 20	20	42	20	28,6	39	13.000	15.000	0,129
RPNA 25/42	25	42	20	19	32,5	16.000	18.000	0,109

Bảng tra kích thước vòng bi kim

Bảng tra liệt kê d, D, B (mm) của 137 mã gốc, tám nhóm HK, NA, NK, NKI, NKIA, NKIS, RNA, RPNA, d 5 đến 160 mm, kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
HK	6 – 45	10 – 52	47	HK 0808, HK 1516, HK 1614
NA	10 – 160	22 – 200	29	NA 4900, NA 4901, NA 4902
NK	5 – 95	10 – 115	28	NK 29/20, NK 45/20, NK 50/25
NKI	15 – 60	27 – 82	18	NKI 15/16, NKI 15/20, NKI 17/20
NKIA	15 – 30	28 – 47	3	NKIA 5902, NKIA 5905, NKIA 5906
NKIS	60 – 60	90 – 90	1	NKIS 60
RNA	22 – 63	30 – 80	10	RNA 6903, RNA 4903, RNA 4904
RPNA	35 – 35	52 – 52	1	RPNA 35/52

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
HK	HK 0808		12	8	tiêu chuẩn
HK	HK 1516		21	16	tiêu chuẩn
HK	HK 1614		22	14	RS
HK	HK 4516		52	16	tiêu chuẩn
HK	HK 0608	6	10	8	tiêu chuẩn
HK	HK 0609	6	10	9	tiêu chuẩn
HK	HK 0810	8	12	10	tiêu chuẩn
HK	HK 0910	9	13	10	tiêu chuẩn
HK	HK 1010	10	14	10	tiêu chuẩn, E
HK	HK 1012	10	14	12	tiêu chuẩn
HK	HK 1014	10	14	14	2RS
HK	HK 1015	10	14	15	tiêu chuẩn
HK	HK 1210	12	16	10	E
HK	HK 1212	12	18	18	tiêu chuẩn
HK	HK 1214	12	18	14	RS
HK	HK 1216	12	18	16	2RS
HK	HK 1312	13	19	12	tiêu chuẩn
HK	HK 1412	14	20	12	tiêu chuẩn
HK	HK 1512	15	21	12	tiêu chuẩn
HK	HK 1514	15	21	14	RS
HK	HK 1522	15	21	22	tiêu chuẩn
HK	HK 1612	16	22	12	tiêu chuẩn
HK	HK 1616	16	22	16	tiêu chuẩn
HK	HK 1622	16	22	22	tiêu chuẩn
HK	HK 1712	17	23	12	tiêu chuẩn
HK	HK 1812	18	24	12	tiêu chuẩn
HK	HK 1816	18	24	16	tiêu chuẩn
HK	HK 2010	20	26	10	tiêu chuẩn
HK	HK 2012	20	26	12	tiêu chuẩn
HK	HK 2016	20	26	16	tiêu chuẩn
HK	HK 2020	20	26	20	tiêu chuẩn
HK	HK 2212	22	28	12	tiêu chuẩn
HK	HK 2216	22	28	16	tiêu chuẩn
HK	HK 2220	22	28	20	tiêu chuẩn
HK	HK 2516	25	32	16	tiêu chuẩn
HK	HK 2520	25	32	20	tiêu chuẩn, 2RS
HK	HK 2526	25	32	26	tiêu chuẩn
HK	HK 2816	28	35	16	tiêu chuẩn
HK	HK 2820	28	35	20	tiêu chuẩn
HK	HK 3012	30	37	12	tiêu chuẩn
HK	HK 3020	30	37	20	tiêu chuẩn
HK	HK 3026	30	37	26	tiêu chuẩn
HK	HK 3516	35	42	16	tiêu chuẩn
HK	HK 3520	35	42	20	tiêu chuẩn
HK	HK 4012	40	47	12	tiêu chuẩn
HK	HK 4020	40	47	20	tiêu chuẩn
HK	HK 4520	45	52	20	tiêu chuẩn
NA	NA 4900	10	22	13	tiêu chuẩn
NA	NA 4901	12	24	13	tiêu chuẩn
NA	NA 4902	15	28	13	tiêu chuẩn
NA	NA 6902	15	28	23	tiêu chuẩn
NA	NA 4903	17	30	13	tiêu chuẩn
NA	NA 4904	20	37	17	tiêu chuẩn
NA	NA 6904	20	37	30	tiêu chuẩn
NA	NA 49/22	22	39	17	tiêu chuẩn
NA	NA 4905	25	42	17	tiêu chuẩn
NA	NA 6905	25	42	30	tiêu chuẩn
NA	NA 4906	30	47	17	tiêu chuẩn
NA	NA 6906	30	47	30	tiêu chuẩn
NA	NA 49/32	32	52	20	tiêu chuẩn
NA	NA 69/32	32	52	36	tiêu chuẩn
NA	NA 4907	35	55	20	tiêu chuẩn
NA	NA 6907	35	55	36	tiêu chuẩn
NA	NA 4908	40	62	22	tiêu chuẩn
NA	NA 6908	40	62	40	tiêu chuẩn
NA	NA 4909	45	68	22	tiêu chuẩn
NA	NA 4910	50	72	22	tiêu chuẩn
NA	NA 6910	50	72	40	tiêu chuẩn
NA	NA 4911	55	80	25	tiêu chuẩn
NA	NA 4912	60	85	25	tiêu chuẩn
NA	NA 4914	70	100	30	tiêu chuẩn
NA	NA 6914	70	100	54	tiêu chuẩn
NA	NA 4916	80	110	30	tiêu chuẩn
NA	NA 4822	110	140	30	tiêu chuẩn
NA	NA 4928	140	190	50	tiêu chuẩn
NA	NA 4832	160	200	40	tiêu chuẩn
NK	NK 29/20		38	20	TN
NK	NK 45/20		55	20	tiêu chuẩn, TN
NK	NK 50/25		62	25	tiêu chuẩn
NK	NK 5/10	5	10	10	TN
NK	NK 6/12	6	12	12	TN
NK	NK 9/12	9	16	12	TN
NK	NK 10/12	10	17	12	TN
NK	NK 14/16	14	22	16	tiêu chuẩn
NK	NK 16/16	16	24	16	tiêu chuẩn
NK	NK 17/20	17	25	20	tiêu chuẩn
NK	NK 18/16	18	26	16	tiêu chuẩn
NK	NK 20/20	20	28	20	tiêu chuẩn
NK	NK 21/20	21	29	20	tiêu chuẩn
NK	NK 22/16	22	30	16	tiêu chuẩn
NK	NK 24/20	24	32	20	tiêu chuẩn
NK	NK 25/20	25	33	20	tiêu chuẩn
NK	NK 26/20	26	34	20	tiêu chuẩn
NK	NK 30/30	30	40	30	TN
NK	NK 32/20	32	42	20	TN
NK	NK 32/30	32	42	30	tiêu chuẩn
NK	NK 35/20	35	45	20	TN
NK	NK 35/30	35	45	30	TN
NK	NK 37/20	37	47	20	tiêu chuẩn
NK	NK 40/20	40	50	20	TN
NK	NK 40/30	40	50	30	tiêu chuẩn
NK	NK 47/20	47	57	20	tiêu chuẩn
NK	NK 65/25	65	78	25	tiêu chuẩn
NK	NK 95/36	95	115	36	tiêu chuẩn
NKI	NKI 15/16	15	27	16	tiêu chuẩn
NKI	NKI 15/20	15	27	20	tiêu chuẩn
NKI	NKI 17/20	17	29	20	tiêu chuẩn
NKI	NKI 20/16	20	32	16	tiêu chuẩn
NKI	NKI 20/20	20	32	20	tiêu chuẩn
NKI	NKI 22/16	22	34	16	tiêu chuẩn
NKI	NKI 22/20	22	34	20	tiêu chuẩn
NKI	NKI 25/20	25	38	20	TN
NKI	NKI 30/30	30	45	30	TN
NKI	NKI 32/30	32	47	30	tiêu chuẩn
NKI	NKI 35/30	35	50	30	tiêu chuẩn
NKI	NKI 40/20	40	55	20	TN
NKI	NKI 45/25	45	62	25	tiêu chuẩn
NKI	NKI 50/25	50	68	25	tiêu chuẩn
NKI	NKI 50/35	50	68	35	tiêu chuẩn
NKI	NKI 55/25	55	72	25	TN
NKI	NKI 55/35	55	72	35	tiêu chuẩn
NKI	NKI 60/25	60	82	25	tiêu chuẩn
NKIA	NKIA 5902	15	28	18	tiêu chuẩn
NKIA	NKIA 5905	25	42	23	tiêu chuẩn
NKIA	NKIA 5906	30	47	23	tiêu chuẩn
NKIS	NKIS 60	60	90	28	tiêu chuẩn
RNA	RNA 6903		30	23	tiêu chuẩn
RNA	RNA 4903	22	30	13	tiêu chuẩn
RNA	RNA 4904	25	37	17	tiêu chuẩn
RNA	RNA 69/22	28	39	30	tiêu chuẩn
RNA	RNA 4905	30	42	17	tiêu chuẩn
RNA	RNA 6905	30	42	30	tiêu chuẩn
RNA	RNA 4906	35	47	17	tiêu chuẩn
RNA	RNA 6906	35	47	30	tiêu chuẩn
RNA	RNA 69/32	40	52	36	tiêu chuẩn
RNA	RNA 4911	63	80	25	tiêu chuẩn
RPNA	RPNA 35/52	35	52	20	tiêu chuẩn

• Loại không vòng trong (HK, NK, RNA, RPNA) ghi Fw, loại có vòng trong (NKI, NA, NKIS) ghi d: NK 25/20 là Fw 25, NKI 25/20 là d 25.
• Vòng bi cũ mất mã thì đo d (hoặc Fw), D, B bằng thước cặp rồi so với bảng tra kích thước vòng bi, cách đọc mã ở bài ký hiệu vòng bi.

Bảng giá vòng bi kim

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, hàng chính hãng có CO, CQ; mua số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
HK	HK 0808	từ 55.000
HK	HK 1516	từ 64.000
HK	HK 1614	từ 94.000
HK	HK 0608	từ 52.000
HK	HK 0609	từ 45.000
HK	HK 0810	từ 48.000
HK	HK 0910	từ 55.000
HK	HK 1010	từ 51.000
HK	HK 1012	từ 53.000
HK	HK 1015	từ 60.000
HK	HK 1212	từ 57.000
HK	HK 1214	từ 83.000
HK	HK 1216	từ 90.000
HK	HK 1312	từ 62.000
HK	HK 1412	từ 62.000
HK	HK 1512	từ 63.000
HK	HK 1522	từ 87.000
HK	HK 1612	từ 64.000
HK	HK 1616	từ 69.000
HK	HK 1622	từ 93.000
HK	HK 1712	từ 64.000
HK	HK 1812	từ 68.000
HK	HK 1816	từ 71.000
HK	HK 2012	từ 73.000
HK	HK 2016	từ 76.000
HK	HK 2020	từ 84.000
HK	HK 2212	từ 75.000
HK	HK 2216	từ 80.000
HK	HK 2516	từ 84.000
HK	HK 2520	87.000 – 140.000
HK	HK 2526	từ 107.000
HK	HK 2820	từ 94.000
HK	HK 3012	từ 87.000
HK	HK 3020	từ 104.000
HK	HK 3026	từ 118.000
HK	HK 3520	từ 117.000
HK	HK 4012	từ 129.000
HK	HK 4020	từ 143.000
HK	HK 4520	từ 170.000
NA	NA 4900	từ 303.000
NA	NA 4901	từ 314.000
NA	NA 4902	từ 349.000
NA	NA 4903	từ 370.000
NA	NA 4904	từ 404.000
NA	NA 6904	từ 700.000
NA	NA 49/22	từ 481.000
NA	NA 4905	từ 460.000
NA	NA 6905	từ 792.000
NA	NA 4906	từ 531.000
NA	NA 6906	từ 905.000
NA	NA 4907	từ 581.000
NA	NA 6907	từ 1.112.000
NA	NA 4908	từ 670.000
NA	NA 6908	từ 1.234.000
NA	NA 4909	từ 781.000
NA	NA 4910	từ 850.000
NA	NA 6910	từ 1.741.000
NA	NA 4911	từ 986.000
NA	NA 4912	từ 1.272.000
NA	NA 4914	từ 1.915.000
NA	NA 4822	từ 4.287.000
NK	NK 29/20	từ 304.000
NK	NK 10/12	từ 156.000
NK	NK 14/16	từ 167.000
NK	NK 16/16	từ 189.000
NK	NK 17/20	từ 216.000
NK	NK 18/16	từ 187.000
NK	NK 20/20	từ 232.000
NK	NK 21/20	từ 302.000
NK	NK 22/16	từ 237.000
NK	NK 24/20	từ 267.000
NK	NK 25/20	từ 273.000
NK	NK 26/20	từ 300.000
NK	NK 32/30	từ 363.000
NK	NK 35/20	từ 327.000
NK	NK 35/30	từ 375.000
NK	NK 40/20	từ 364.000
NK	NK 40/30	từ 437.000
NK	NK 47/20	từ 485.000
NKI	NKI 15/16	từ 272.000
NKI	NKI 15/20	từ 311.000
NKI	NKI 17/20	từ 337.000
NKI	NKI 20/16	từ 323.000
NKI	NKI 20/20	từ 365.000
NKI	NKI 22/16	từ 361.000
NKI	NKI 22/20	từ 385.000
NKI	NKI 25/20	từ 448.000
NKI	NKI 30/30	từ 557.000
NKI	NKI 32/30	từ 598.000
NKI	NKI 35/30	từ 627.000
NKI	NKI 40/20	từ 635.000
NKI	NKI 50/25	từ 846.000
NKI	NKI 50/35	từ 1.049.000
NKIA	NKIA 5902	từ 488.200
NKIA	NKIA 5905	từ 726.000
NKIA	NKIA 5906	từ 820.000
NKIS	NKIS 60	từ 1.552.000
RNA	RNA 6903	từ 316.000
RNA	RNA 4903	từ 281.000
RNA	RNA 69/22	từ 548.000
RNA	RNA 4905	từ 331.000
RNA	RNA 6905	từ 607.000
RNA	RNA 4906	từ 408.000
RNA	RNA 6906	từ 741.000
RNA	RNA 69/32	từ 755.000
RNA	RNA 4911	từ 745.000

Chọn loại theo không gian lắp và độ cứng trục

Vòng bi kim dùng ở hộp số, trục khuỷu, trục cam, máy nén, bơm, nơi chỗ lắp hẹp mà tải hướng kính cao.

• Không gian: HK mỏng nhất (HK 2010: D trừ Fw là 6 mm); cần rộng hơn chọn NA, RNA 69.
• Trục: tôi mài được 58 đến 64 HRC thì dùng HK, NK, RNA; không thì dùng NKI, NA có vòng trong.
• Lệch trục: có võng hoặc lệch thì chọn RPNA thay NK, RNA.
• Kín bụi: bản .2RS hoặc RS, dùng -30 đến +100 °C.

Lỗi thường gặp ở vòng bi kim và cách xử lý

Bốn hiện tượng hay gặp khi dùng vòng bi kim trên trục.

Hiện tượng	Nguyên nhân	Cách xử lý
Rãnh lăn trên trục mòn, tróc sớm	Trục dưới 58 HRC hoặc nhám Ra trên 0,2 µm	Tôi lại 58 đến 64 HRC, mài Ra không quá 0,2 µm, hoặc đổi sang bản có vòng trong
Kẹt, nóng	Mất khe hở do lắp chặt hoặc Fw trục sai cấp	Kiểm Fw ở cấp F6, chọn khe hở C3 khi cần
Con lăn lệch, vòng cách biến dạng	Lệch trục hoặc võng vượt khoảng 1 phút cung	Dùng RPNA, PNA (tới 3°) hoặc chỉnh gối
Bản .2RS nóng, rò mỡ	Quá giới hạn phớt -30 đến +100 °C, hoặc tốc độ cao (HK 2016.2RS 8.000, HK 2016 hở 12.000 vòng/phút)	Giảm tốc độ hoặc dùng bản hở, bôi mỡ ngoài

Đặt hàng theo mã in trên vành

Đọc mã in trên vòng (HK 2010, NK 25/20, NA 4905, RNA 4905) hoặc đo d, D, B, gửi ảnh qua Zalo; báo giá trong ngày, có CO, CQ, xuất VAT, giao toàn quốc. Có hàng vòng bi SKF chính hãng.

Số liệu trên trang theo catalogue SKF, INA; tiêu chuẩn tham chiếu: kích thước vòng bi kim theo ISO 1206, tải trọng động theo ISO 281.

Câu hỏi thường gặp về vòng bi kim
