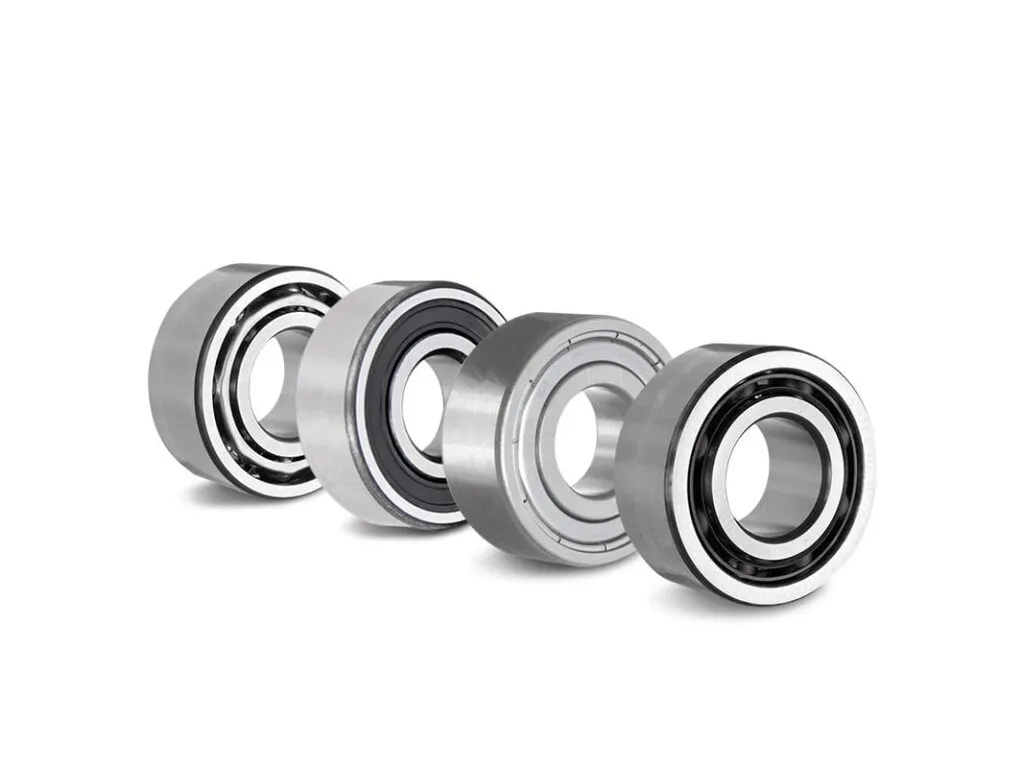

Vòng bi tiếp xúc góc 1 dãy 7004 đến 7312, loại BEP, BECBP, BECBM, P4A

Vòng bi tiếp xúc góc 1 dãy (người mua hay gọi là ổ bi đỡ chặn, vòng bi đỡ chặn) có rãnh lăn lệch nên chịu cùng lúc tải hướng kính và tải dọc trục một chiều. Dải d 10 đến 320mm; SKF 7205 BECBP cỡ 25x52x15mm có C 15,6 kN.

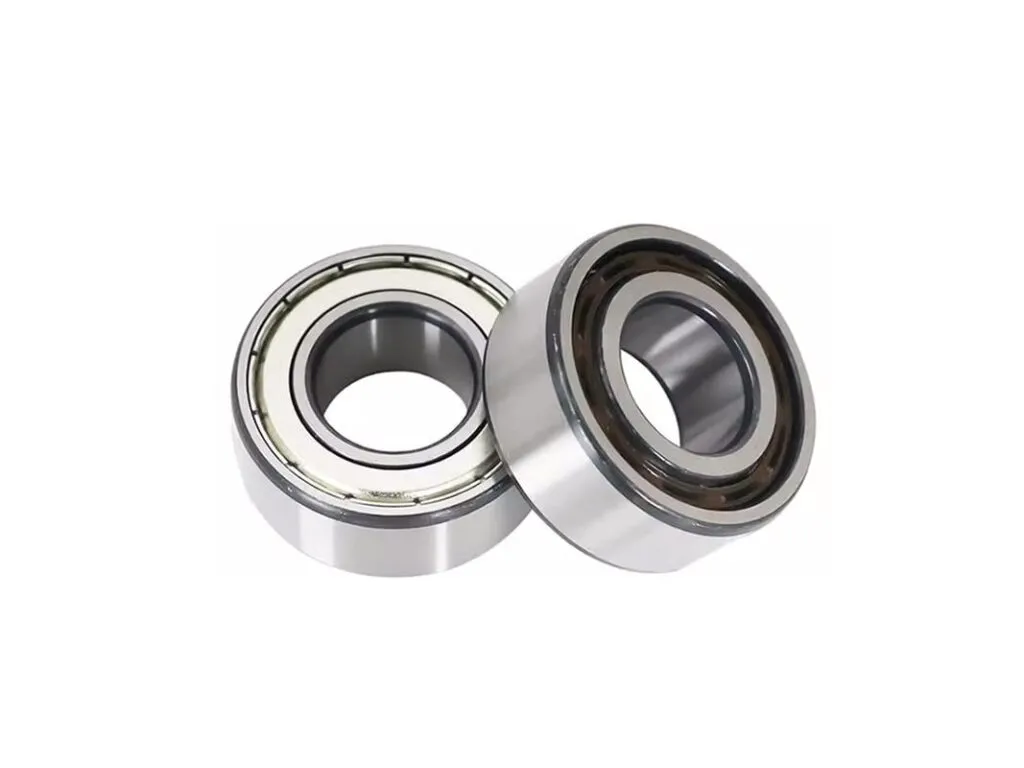

Vòng bi tiếp xúc góc là gì, khác vòng bi chặn thế nào

Vòng bi tiếp xúc góc giữ tải dọc trục một chiều nên phải lắp từ hai chiếc đối nhau. Vòng bi cầu 62xx chịu dọc trục nhỏ hơn. Vòng bi chặn 511 chỉ chịu dọc trục, không chịu hướng kính. SKF 7205 BECBP giới hạn 17.000 vòng/phút.

Các loại vòng bi tiếp xúc góc theo hậu tố và kiểu lắp cặp

Hậu tố cho biết góc, vòng cách, kiểu lắp cặp và phớt. Cùng 7205, đuôi BEP, BECBP hay BE-2RZP cho tải và tốc độ khác nhau.

• BEP: góc 40°, vòng cách polyamide, lắp đơn; 7205 BEP giới hạn 15.000 vòng/phút.
• BECBP, BECBM, BECBY: lắp cặp ngẫu nhiên, khe hở Normal; P polyamide, M đồng thau gia công, Y đồng thau dập.
• BEGAP, BEGAM: lắp cặp có tiền tải nhẹ (GA).
• BE-2RZP: phớt NBR không tiếp xúc, giới hạn 12.000 vòng/phút.
• ACD/P4A, CD/P4A: góc 25° và 15°, ISO cấp 2, cho trục chính máy công cụ.
• Dãy 72, 73, 74: 7305 cỡ 25x62x17mm, C 26,5 kN, gấp 1,7 lần 7205 BECBP. Dãy 74 (7408 BCBM, 7412 BM) chưa có bảng số liệu.

Thông số kỹ thuật vòng bi tiếp xúc góc

Dòng này gồm 68 mã dãy 70, 72, 73, 74, d 10 đến 320mm, D 30 đến 580mm. Số tải SKF theo catalogue 17000 EN; số NSK ghi riêng vì hai hãng công bố số khác nhau.

Thông số	Giá trị
Đường kính trong d	10 đến 320 mm
Đường kính ngoài D	30 đến 580 mm
Số mã trong bảng	68 mã, 4 nhóm: dãy 70, 72, 73, 74
Kết cấu	Một dãy bi, giữ tải dọc trục một chiều; lắp từ hai vòng bi đối nhau
Kiểu lắp cặp	Lưng đối lưng (DB), mặt đối mặt (DF), cùng chiều song song (DT)
Góc tiếp xúc SKF	BE 40°, ACD 25°, CD 15°
Góc tiếp xúc NSK	B 40°, A 30°, A5 25°, C 15°
Vòng cách SKF	P polyamide PA66 sợi thủy tinh; M đồng thau gia công; Y đồng thau dập; PH PEEK sợi thủy tinh
Khe hở, tiền tải khi lắp cặp (SKF)	CA nhỏ hơn Normal; CB Normal; CC lớn hơn Normal; GA tiền tải nhẹ; GB tiền tải vừa
Cấp chính xác P4A	ISO cấp 2 (ABEC 9)
7205 BECBP (SKF)	25x52x15 mm; C 15,6 kN; C0 10 kN; Pu 0,43 kN; tham chiếu 16.000, giới hạn 17.000 vòng/phút; 0,13 kg
7305 BECBP (SKF)	25x62x17 mm; C 26,5 kN; C0 15,3 kN; Pu 0,655 kN; tham chiếu 14.000, giới hạn 15.000 vòng/phút; 0,23 kg
Hệ số e (NSK)	Góc 30°: 0,80; góc 40°: 1,14
Tải động tương đương, lắp đơn hoặc DT (NSK)	Fa/Fr ≤ e: X 1, Y 0. Fa/Fr > e: X 0,39, Y 0,76 (30°) hoặc X 0,35, Y 0,57 (40°)

Tải trọng và tốc độ vòng bi tiếp xúc góc mã thông dụng

Mã SKF thông dụng, d 25 đến 30 và 55 đến 60mm (trang 408, 414 catalogue 17000 EN); tải tính bằng kN, tốc độ vòng/phút.

Mã (SKF)	d (mm)	D (mm)	B (mm)	C (kN)	C0 (kN)	Giới hạn mỏi Pu (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
7205 BEP	25	52	15	14,8	9,3	0,4	16.000	15.000	0,13
7205 BECBP	25	52	15	15,6	10	0,43	16.000	17.000	0,13
7205 BECBM	25	52	15	15,6	10	0,43	16.000	20.000	0,13
7305 BECBP	25	62	17	26,5	15,3	0,655	14.000	15.000	0,23
7206 BEP	30	62	16	22,5	14,3	0,61	13.000	13.000	0,2
7206 BECBP	30	62	16	24	15,6	0,655	13.000	14.000	0,2
7306 BECBP	30	72	19	35,5	21,2	0,9	12.000	13.000	0,34
7211 BEP	55	100	21	46,2	36	1,53	8.000	7.500	0,62
7211 BECBP	55	100	21	49	40	1,66	8.000	8.000	0,62
7311 BECBP	55	120	29	85	60	2,55	7.000	7.000	1,4
7212 BECBP	60	110	22	61	50	2,12	7.000	7.500	0,8
7312 BECBP	60	130	31	104	76,5	3,2	6.300	6.700	1,75

Số của NSK cho dãy 72B, 73B góc 40°, vòng cách thép dập; không so thẳng với bảng SKF.

Mã (NSK)	d (mm)	D (mm)	B (mm)	Góc tiếp xúc (độ)	Cr (kN)	C0r (kN)	Tốc độ giới hạn bôi mỡ (vòng/phút)	Tốc độ giới hạn bôi dầu (vòng/phút)
7205BW	25	52	15	40	16,3	9,4	8.500	11.000
7206BW	30	62	16	40	22,6	13,5	7.100	9.500
7208BW	40	80	18	40	35,5	23	5.300	7.500
7210BW	50	90	20	40	41	28,6	4.500	6.300
7305BW	25	62	17	40	26,8	14,6	7.500	10.000
7306BW	30	72	19	40	34	19,3	6.300	8.500
7308BW	40	90	23	40	49,5	30,5	5.000	6.700
7310BW	50	110	27	40	75	48	4.000	5.600

Dãy 70 SKF P4A: số của nhà phân phối, chưa đối chiếu catalogue SKF; 7010 ACD/P4A quy đổi từ lbf nên ghi khoảng.

Mã (SKF)	d (mm)	D (mm)	B (mm)	Góc tiếp xúc (độ)	C (kN)	C0 (kN)
7004 CD/P4A	20	42	12	15	8,71	4,3
7004 ACD/P4A	20	42	12	25	8,32	4,15
7005 CD/P4A	25	47	12	15	9,56	5,2
7005 ACD/P4A	25	47	12	25	9,23	5
7008 CD/P4A	40	68	15	15	16,8	11
7008 ACD/P4A	40	68	15	25	15,9	10,4
7010 ACD/P4A	50	80	16	25	khoảng 28,1	khoảng 23,2

Bảng tra kích thước vòng bi tiếp xúc góc

Bảng gồm d, D, B (mm) của 68 mã gốc, chia 4 nhóm dãy 70, 72, 73, 74, kích thước theo catalogue SKF. Bảng tóm xem nhanh, bảng đủ liệt kê từng mã.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 70	20 – 200	42 – 310	11	7004, 7005, 7006
Dãy 72	10 – 320	30 – 580	27	7200, 7201, 7202
Dãy 73	15 – 180	42 – 380	23	7302, 7303, 7304
Dãy 74	40 – 80	110 – 200	7	7408, 7409, 7410

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
Dãy 70	7004	20	42	12	ACD/P4A, CD/P4A
Dãy 70	7005	25	47	12	CD/P4A
Dãy 70	7006	30	55	13	ACD/P4A, CD/P4A
Dãy 70	7007	35	62	14	ACD/P4A
Dãy 70	7008	40	68	15	CD/P4A
Dãy 70	7009	45	75	16	ACD/P4A
Dãy 70	7010	50	80	16	CD/P4A
Dãy 70	7011	55	90	18	ACD/P4A, CD/P4A
Dãy 70	7012	60	95	18	CD/P4A
Dãy 70	7013	65	100	18	CD/P4A
Dãy 70	7040	200	310	51	BGM
Dãy 72	7200	10	30	9	BEP
Dãy 72	7201	12	32	10	BEP
Dãy 72	7202	15	35	11	BECBP, BEP
Dãy 72	7203	17	40	12	BECBP, BEP, CD/P4A
Dãy 72	7204	20	47	14	ACD/P4A, BE-2RZP, BECBP, BEP
Dãy 72	7205	25	52	15	BECBP, BEP, CD/P4A
Dãy 72	7206	30	62	16	BECBP, BEGAP, BEP, CD/P4A
Dãy 72	7207	35	72	17	BECBP, BEGAP, BEP, CD/P4A
Dãy 72	7208	40	80	18	BECBM, BECBP, BEGAP, BEP, CD/P4A
Dãy 72	7209	45	85	19	BECBM, BECBP, BEP, CD/P4A
Dãy 72	7210	50	90	20	BECBP, BEP, CD/P4A
Dãy 72	7211	55	100	21	BECBJ, BECBM, BECBP, BEP, CDGA/P4A
Dãy 72	7212	60	110	22	ACD/P4A, BECBM, BECBP, BEP
Dãy 72	7213	65	120	23	BECBM, BECBP, BEP
Dãy 72	7214	70	125	24	ACD/P4A, BECBM, BECBP, BEP
Dãy 72	7215	75	130	25	BECBM, BECBP, BEP
Dãy 72	7216	80	140	26	BEP
Dãy 72	7217	85	150	28	BEP
Dãy 72	7218	90	160	30	BECBP, BEP
Dãy 72	7220	100	180	34	BECBM, BEGAY
Dãy 72	7222	110	200	38	BECBM
Dãy 72	7224	120	215	40	BCBM
Dãy 72	7226	130	230	40	BCBM
Dãy 72	7230	150	270	45	BCBM
Dãy 72	7232	160	290	48	BCBM
Dãy 72	7234	170	310	52	BCBM
Dãy 72	7264	320	580	92	BCBM
Dãy 73	7302	15	42	13	BEP
Dãy 73	7303	17	47	14	BECBP, BEGA-2RZP, BEP
Dãy 73	7304	20	52	15	BE-2RZP, BECBP, BEP
Dãy 73	7305	25	62	17	BECBP, BEGAP, BEP
Dãy 73	7306	30	72	19	BE-2RZ/GWF, BE-2RZP, BE-2RZP/GWF, BECBM, BECBP, BEGAP, BEP
Dãy 73	7307	35	80	21	BECBM, BECBP, BEGAP, BEP
Dãy 73	7308	40	90	23	BE-2RZP, BECBJ, BECBM, BECBP, BEP
Dãy 73	7309	45	100	25	BECBJ, BECBM, BECBP, BEGAP, BEP
Dãy 73	7310	50	110	27	BECBM, BECBP, BEGAP, BEP
Dãy 73	7311	55	120	29	BECBM, BECBP, BECBY, BEP
Dãy 73	7312	60	130	31	BECBM, BECBP, BEGAP, BEP
Dãy 73	7313	65	140	33	BECBJ, BECBM, BECBP, BEGAM, BEP
Dãy 73	7314	70	150	35	BECBM, BEGAP, BEP, BECBP
Dãy 73	7315	75	160	37	BECBM, BECBP, BEGAP, BEP
Dãy 73	7316	80	170	39	BECBJ, BECBM, BECBP, BEP
Dãy 73	7317	85	180	41	BECBJ, BECBM, BECBP, BEP
Dãy 73	7318	90	190	43	BECBJ, BECBM, BECBP
Dãy 73	7319	95	200	45	BECBM, BECBP
Dãy 73	7320	100	215	47	BECBM, BECBP, BEP
Dãy 73	7322	110	240	50	BECBM, BEP
Dãy 73	7324	120	260	55	BGAM
Dãy 73	7330	150	320	65	BCBM
Dãy 73	7336	180	380	75	BCBM
Dãy 74	7408	40	110	27	BCBM
Dãy 74	7409	45	120	29	BCBM
Dãy 74	7410	50	130	31	BCBM
Dãy 74	7411	55	140	33	BCBM
Dãy 74	7412	60	150	35	BM
Dãy 74	7414	70	180	42	BCBM
Dãy 74	7416	80	200	48	M

• Mã lỗ từ 04 trở lên nhân 5 ra d: 7205 có d 25mm.
• Mất mã thì đo bằng thước cặp lấy d, D, B rồi đối chiếu bảng.
• Đọc cả hậu tố, xem ký hiệu vòng bi.

Bảng giá vòng bi tiếp xúc góc

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, hàng chính hãng có CO, CQ và vòng bi HRB. Đơn số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 70	7004	từ 2.679.000
Dãy 70	7005	từ 2.479.000
Dãy 70	7006	từ 2.484.000
Dãy 70	7008	từ 3.082.000
Dãy 70	7010	từ 3.523.000
Dãy 70	7011	từ 4.141.000
Dãy 70	7012	từ 4.389.000
Dãy 70	7013	từ 5.134.000
Dãy 72	7200	từ 308.000
Dãy 72	7201	từ 299.000
Dãy 72	7202	từ 305.000
Dãy 72	7203	từ 313.000
Dãy 72	7204	từ 338.000
Dãy 72	7205	358.000 – 2.797.000
Dãy 72	7206	414.000 – 2.870.000
Dãy 72	7207	491.000 – 3.261.000
Dãy 72	7208	590.000 – 4.017.000
Dãy 72	7209	662.000 – 4.473.000
Dãy 72	7210	747.000 – 4.673.000
Dãy 72	7211	916.000 – 2.224.000
Dãy 72	7212	1.078.000 – 2.527.000
Dãy 72	7213	1.317.000 – 2.985.000
Dãy 72	7214	1.549.000 – 3.291.000
Dãy 72	7215	1.696.000 – 3.480.000
Dãy 72	7216	từ 2.041.000
Dãy 72	7217	từ 2.535.000
Dãy 72	7218	từ 3.282.000
Dãy 72	7220	từ 6.822.000
Dãy 72	7222	từ 8.792.000
Dãy 72	7224	từ 10.234.000
Dãy 72	7226	từ 12.812.000
Dãy 72	7230	từ 18.565.800
Dãy 72	7234	từ 28.883.000
Dãy 73	7303	378.000 – 711.000
Dãy 73	7304	372.000 – 714.000
Dãy 73	7305	392.000 – 714.000
Dãy 73	7306	471.000 – 1.345.000
Dãy 73	7307	567.000 – 1.494.000
Dãy 73	7308	726.000 – 1.911.000
Dãy 73	7309	895.000 – 2.355.000
Dãy 73	7310	1.088.000 – 2.752.000
Dãy 73	7311	1.382.000 – 3.268.000
Dãy 73	7312	1.634.000 – 3.863.000
Dãy 73	7313	2.027.000 – 4.479.000
Dãy 73	7314	2.403.000 – 5.126.000
Dãy 73	7315	3.387.000 – 6.457.000
Dãy 73	7316	4.171.000 – 7.229.000
Dãy 73	7317	4.978.000 – 8.089.000
Dãy 73	7318	7.170.600 – 8.708.000
Dãy 73	7319	từ 11.293.000
Dãy 73	7320	9.174.000 – 12.356.900
Dãy 73	7322	12.232.400 – 17.189.000
Dãy 73	7330	từ 39.035.000
Dãy 74	7408	từ 4.352.000

Cách chọn vòng bi tiếp xúc góc theo góc, tải và tốc độ

Chọn theo góc, tải, tốc độ rồi kiểu lắp cặp. Cùng d 25mm, 7205 BECBP có C 15,6 kN, 7305 BECBP có C 26,5 kN, D lớn hơn 10mm; kiểm tra chỗ hở của gối.

• Góc: 40° (BE, B) cho tải dọc trục lớn, 30° (A) cân bằng, 25° hoặc 15° cho tốc độ cao.
• Tốc độ: trục quay nhanh chọn vòng cách M (BECBM 20.000 vòng/phút), không chọn bản kín.
• Tải dọc trục hai chiều: lắp hai vòng bi đối nhau, hoặc dùng vòng bi tiếp xúc góc 2 dãy hay vòng bi tiếp xúc 4 điểm.

Lỗi thường gặp ở vòng bi tiếp xúc góc và cách xử lý

Hỏng sớm thường do lắp một chiếc thay vì cặp hoặc trộn hãng.

Hiện tượng	Nguyên nhân	Cách xử lý
Trục lắc dọc, vòng bi kêu sau khi lắp đơn một chiếc	Vòng bi 1 dãy chỉ giữ dọc trục một chiều, chiều ngược lại không được giữ	Lắp hai vòng bi đối nhau (DB hoặc DF), chỉnh khe hở hoặc tiền tải theo hãng
Cặp vòng bi nóng, mòn nhanh	Ghép hai bản BEP đơn hoặc lắp ngược chiều nên tiền tải quá lớn	Dùng BECBP, BECBM (CB) hoặc BEGAP (GA) đúng hãng, hoặc đặt cặp ghép sẵn
Thay 7205 BECBP bằng 7205B của NSK thì lệch tải	Mỗi hãng một số tải và NSK không ghi cùng cấp khe hở lắp cặp	Dùng cùng một hãng cho cả cặp, không trộn SKF với NSK
Bản 2RZ chạy nhanh vẫn nóng	Phớt hạ tốc độ giới hạn: 12.000 so với 15.000 vòng/phút của bản hở	Chọn bản hở bôi mỡ ngoài, hoặc vòng cách M tới 20.000 vòng/phút
Gọi nhầm với vòng bi chặn 511	Cả hai cùng bị gọi là ổ bi đỡ chặn nhưng vòng bi chặn 511 không chịu tải hướng kính	Có tải hướng kính thì chọn tiếp xúc góc dãy 72, 73; chỉ tải dọc trục thì chọn vòng bi chặn

Đặt hàng theo mã in trên vành

Đọc mã in trên vành, cả hậu tố, hoặc gửi ảnh vòng bi qua Zalo, kho báo giá trong ngày. Hàng có CO, CQ, xuất VAT, giao toàn quốc. Cỡ đã biết thì tra bảng tra kích thước vòng bi; cả nhóm nằm ở vòng bi chặn và tiếp xúc góc.
