Vòng bi 6900, 6800 và 61700 loại mỏng, d 10 đến 190mm, ZZ, DD

Vòng bi 6900 (bạc đạn 6900, SKF gọi 61900) cùng 6800 và 61700 là vòng bi cầu rãnh sâu dãy mỏng cho hộp chứa hẹp. Vòng bi 6900 là 10x22x6mm, Cr 2,97 kN theo NSK, tải thấp hơn dãy 60 cùng lỗ.

Vòng bi 6900 là gì, khác vòng bi 6000 và 6200 thế nào

Cùng lỗ 10mm, 6800 rộng 5mm (Cr 1,89 kN), vòng bi 6900 rộng 6mm (Cr 2,97 kN), vòng bi 6000 rộng 8mm (Cr 5,05 kN), vòng bi 6200 là 10x30x9mm (Cr 5,6 kN). Dãy mỏng đổi tải lấy bề rộng; tải dọc trục chỉ khoảng 0,25 lần C0r. NSK gọi 6900, SKF và FAG gọi 61900.

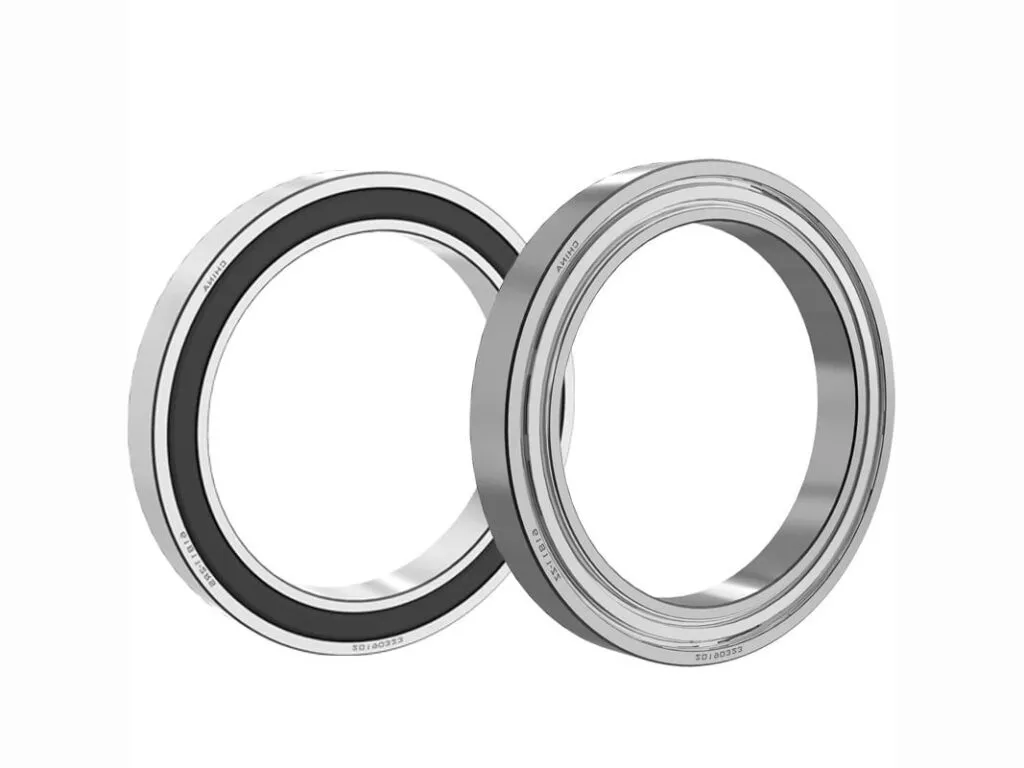

Các loại vòng bi 6900 theo kiểu che chắn và hậu tố

Nắp ZZ không chịu nước, làm việc -10 đến +110 °C; phớt tiếp xúc DD làm việc -10 đến +100 °C. NSK ghi ZZ, DD, VV; SKF ghi 2Z, 2RS1, 2RZ.

• ZZ / 2Z: nắp thép hai bên, ma sát thấp, giữ mỡ nạp sẵn; tốc độ giới hạn thấp hơn bản hở.
• 2RS1 / 2RSH / DD: phớt cao su tiếp xúc, chắn bụi nước nhưng ma sát cao.
• 2RZ / VV: phớt không tiếp xúc, ma sát thấp như nắp ZZ, kín mỡ hơn.
• C3 / C4: d trên 6 đến 10mm có CN 2 đến 13 µm, C3 8 đến 23, C4 14 đến 29 (NSK E1102m, Bảng 9.9).
• TN9, M, W: TN9 là vòng cách polyamide 6,6, M là vòng cách đồng, W là bản inox có tải thấp hơn thép chrome. Chữ E: NSK là cấp ồn thấp, SKF là thiết kế bên trong cải tiến.

Thông số kỹ thuật vòng bi 6900

Vòng bi 6900 là 10x22x6mm, Cr 2,97 kN, C0r 1,27 kN, bôi mỡ 32.000 vòng/phút, nặng 0,009 kg theo NSK; dãy mỏng trong bảng tra có d 10 đến 190mm.

Thông số	Giá trị
Dải đường kính trong d trong bảng tra	10 đến 190mm (dãy 618: 10 đến 190; 619: 10 đến 130; 617: d 12; 638: d 10)
Dải đường kính ngoài D trong bảng tra	18 đến 240mm (dãy 618: 19 đến 240; 619: 22 đến 180; 617: D 18; 638: D 19)
Dải d của dãy 68 và 69 theo catalogue	10 đến 800mm
Kích thước vòng bi 6900	10x22x6mm (d x D x B); Cr 2,97 kN; C0r 1,27 kN
Cùng d 10mm	6800: 10x19x5, Cr 1,89 kN; 6900: 10x22x6, Cr 2,97; 6000: 10x26x8, Cr 5,05; 6200: 10x30x9, Cr 5,6; 6300: 10x35x11, Cr 8,9 kN
Kết cấu	Một dãy bi rãnh sâu; chịu tải hướng kính và dọc trục hai chiều; không tháo rời được
Tên gọi	NSK gọi 6800, 6900; SKF và FAG gọi 61800, 61900; 6804 và 61804 cùng 20x32x7mm
Vật liệu vòng và bi	Thép chrome carbon cao (NSK SUJ2); bản inox dùng thép không gỉ
Vòng cách NSK	Thép dập từ 6800 đến 6838 và 6900 đến 6936; đồng gia công từ 6840 và 6938 trở lên
Tải dọc trục tối đa	Không quá 0,25 lần C0r với dãy 618, 619 (SKF/MRC); dãy 62, 63: 0,5 lần C0r
Nhiệt độ làm việc	Nắp ZZ và phớt VV: -10 đến +110 °C; phớt DDU: -10 đến +100 °C (NSK)
Cấp chính xác	Cấp thường P0 không ghi trên vòng bi; P6, P5 ghi thêm sau mã
Mỡ nạp sẵn (NSK)	AS2: -10 đến +110 °C; EA6: -40 đến +160 °C; NS7: -40 đến +130 °C

Tải trọng và tốc độ vòng bi 6900 mã thông dụng

Bảng lấy mã hở NSK 6800 đến 6910 (SKF gọi 61800 đến 61910). Dãy 617 và 638 chưa tra được tải trọng; NSK không có trang 6905 nên bảng không gồm mã này.

Mã (NSK)	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ bôi mỡ (vòng/phút)	Tốc độ bôi dầu (vòng/phút)	Khối lượng (kg)
6800	10	19	5	1,89	0,84	34.000	40.000	0,005
6802	15	24	5	2,28	1,26	28.000	34.000	0,007
6804	20	32	7	4,4	2,47	22.000	26.000	0,017
6805	25	37	7	4,95	3,15	18.000	22.000	0,021
6806	30	42	7	5,2	3,65	15.000	18.000	0,024
6900	10	22	6	2,97	1,27	32.000	38.000	0,009
6901	12	24	6	3,2	1,46	30.000	36.000	0,01
6902	15	28	7	4,75	2,26	26.000	30.000	0,015
6903	17	30	7	5,05	2,55	24.000	28.000	0,017
6904	20	37	9	7	3,7	19.000	22.000	0,037
6906	30	47	9	7,95	5	14.000	17.000	0,052
6910	50	72	12	16	11,7	9.000	11.000	0,135

Bảng tra kích thước vòng bi 6900 và dãy mỏng

Bảng tra gồm d, D, B (mm) của 44 mã gốc, gom 71 mã có hậu tố, chia bốn nhóm: dãy 617, 618, 619, 638; kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 617	12 – 12	18 – 18	1	61701
Dãy 618	10 – 190	19 – 240	26	61800, 61801, 61802
Dãy 619	10 – 130	22 – 180	16	61900, 61901, 61902
Dãy 638	10 – 10	19 – 19	1	63800

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
Dãy 617	61701	12	18	4	W inox, 2RS1
Dãy 618	61800	10	19	5	2RS1, 2Z
Dãy 618	61801	12	21	5	2RS1, 2Z
Dãy 618	61802	15	24	5	2RS1, 2Z
Dãy 618	61803	17	26	5	2RS1, 2Z
Dãy 618	61804	20	32	7	2RS1
Dãy 618	61805	25	37	7	2RS1
Dãy 618	61806	30	42	7	2RS1, 2RZ
Dãy 618	61807	35	47	7	2RS1
Dãy 618	61808	40	52	7	2RS1
Dãy 618	61809	45	58	7	2RS1
Dãy 618	61810	50	65	7	2RS1
Dãy 618	61811	55	72	9	hở
Dãy 618	61812	60	78	10	2RS1, 2RZ
Dãy 618	61813	65	85	10	hở
Dãy 618	61814	70	90	10	2RS1
Dãy 618	61816	80	100	10	hở, 2RS1
Dãy 618	61818	90	115	13	hở
Dãy 618	61820	100	125	13	hở
Dãy 618	61821	105	130	13	2RS1
Dãy 618	61822	110	140	16	hở
Dãy 618	61824	120	150	16	hở, 2RS1, 2RS1/C3
Dãy 618	61856	120	215	40	hở
Dãy 618	61826	130	165	18	2RS1
Dãy 618	61828	140	175	18	hở
Dãy 618	61834	170	215	22	hở
Dãy 618	61838	190	240	24	hở
Dãy 619	61900	10	22	6	hở, 2RS1, 2Z
Dãy 619	61901	12	24	6	2RS1, 2Z
Dãy 619	61902	15	28	7	hở, 2RS1, 2Z
Dãy 619	61903	17	30	7	hở, 2RS1, 2Z, W inox, 2RS1
Dãy 619	61904	20	37	9	hở, 2RS1, 2RZ
Dãy 619	61905	25	42	9	hở, 2RS1, 2RZ
Dãy 619	61906	30	47	9	hở, 2RS1, 2RZ
Dãy 619	61907	35	55	10	hở, 2RZ
Dãy 619	61908	40	62	12	hở, 2RS1
Dãy 619	61909	45	68	12	2RS1, 2RZ
Dãy 619	61910	50	72	12	2RS1
Dãy 619	61911	55	80	13	2RS1
Dãy 619	61912	60	85	13	hở, 2RS1
Dãy 619	61916	80	110	16	2RS1
Dãy 619	61918	90	125	18	hở
Dãy 619	61926	130	180	24	hở
Dãy 638	63800	10	19	7	2Z

• Đọc kích thước từ mã: hai số cuối từ 04 trở lên nhân 5 ra d; 00 là 10mm, 01 là 12mm, 02 là 15mm, 03 là 17mm. Chi tiết hậu tố xem ký hiệu vòng bi.
• Đo vòng bi cũ mất mã: dùng thước cặp đo d, D, B rồi đối chiếu đủ ba số; dãy khác có bảng tra kích thước vòng bi.

Bảng giá vòng bi 6900

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, gồm hàng chính hãng có CO, CQ và vòng bi HRB. Đơn số lượng lớn có giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 618	61800	142.000 – 145.000
Dãy 618	61801	144.000 – 148.000
Dãy 618	61802	150.000 – 168.000
Dãy 618	61803	từ 183.000
Dãy 618	61804	từ 200.000
Dãy 618	61805	từ 228.000
Dãy 618	61806	từ 279.000
Dãy 618	61807	từ 342.000
Dãy 618	61808	từ 447.000
Dãy 618	61809	từ 650.000
Dãy 618	61810	từ 766.000
Dãy 618	61811	từ 708.000
Dãy 618	61812	từ 1.021.000
Dãy 618	61814	từ 1.178.000
Dãy 618	61824	từ 4.196.000
Dãy 618	61826	từ 4.704.000
Dãy 618	61828	từ 4.273.000
Dãy 618	61834	từ 6.387.000
Dãy 618	61838	từ 10.315.000
Dãy 619	61900	118.000 – 125.000
Dãy 619	61901	123.000 – 128.000
Dãy 619	61902	117.000 – 139.000
Dãy 619	61903	144.000 – 148.000
Dãy 619	61904	169.000 – 181.000
Dãy 619	61905	154.000 – 208.000
Dãy 619	61906	165.000 – 231.000
Dãy 619	61907	từ 549.000
Dãy 619	61908	từ 804.000
Dãy 619	61909	918.000 – 960.800
Dãy 619	61910	từ 1.058.000
Dãy 619	61911	từ 1.361.000
Dãy 619	61912	từ 1.394.000
Dãy 619	61918	từ 3.181.000
Dãy 619	61926	từ 14.824.300
Dãy 638	63800	từ 208.000

Chọn dãy mỏng theo bề rộng hộp, tải và tốc độ

Với d 20mm có 6804 (B 7), 6904 (B 9), 6004 (B 12), 6204 (B 14); chọn mỏng nhất còn đủ tải. Đổi từ dãy 60 sang 69, Cr giảm khoảng 32%. Tải dọc trục lớn thì dùng dãy 62 hoặc 63. Cần chắn bụi nước chọn DD, không chọn nắp ZZ.

Lỗi thường gặp ở vòng bi mỏng và cách xử lý

Bốn lỗi gặp nhiều ở dãy 68 và 69, kèm số đo cần đối chiếu.

Hiện tượng	Nguyên nhân	Cách xử lý
6904 hỏng sớm khi chịu tải dọc trục	Dãy mỏng giới hạn khoảng 0,25 lần C0r, 6904 chỉ khoảng 0,93 kN	Chuyển sang dãy 62 hoặc dùng vòng bi chặn cho tải dọc trục
Mua nhầm 6904 với 6004	Cùng lỗ 20mm: 6904 là 20x37x9mm, 6004 là 20x42x12mm	Đối chiếu đủ d x D x B, nhớ NSK gọi 6904 còn SKF gọi 61904
Hỏi 6900 mà báo 61900	Cùng một vòng bi, NSK bỏ số 1 đầu, SKF giữ	Ghi cả hai tên; tải NSK và SKF có thể lệch vài phần trăm
Chạy quá tốc độ giới hạn bản che	Phớt tiếp xúc và nắp thép thấp hơn bản hở	Tra tốc độ theo đúng hậu tố

Đặt vòng bi 6900 theo mã in trên vành

Đọc mã in trên vành (6900, 61900, 6804ZZ), gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng chính hãng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai cấp P0, P6 theo ISO 492, khe hở C3 theo ISO 5753-1, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.
