Vòng bi côn 30205, dãy 30200, 30300 và 31300, d 15 đến 150 mm

Vòng bi côn 30205 (bạc đạn côn, ổ đũa côn) là vòng bi một dãy con lăn côn cỡ 25x52x16,25 mm, tải động Cr 38,1 kN và tốc độ giới hạn 13.000 vòng/phút theo SKF. Dòng 30200, 30300 và 313xx của kho phủ d 15 đến 150 mm, D 35 đến 320 mm.

Vòng bi côn 30205 là gì, khác vòng bi cầu thế nào

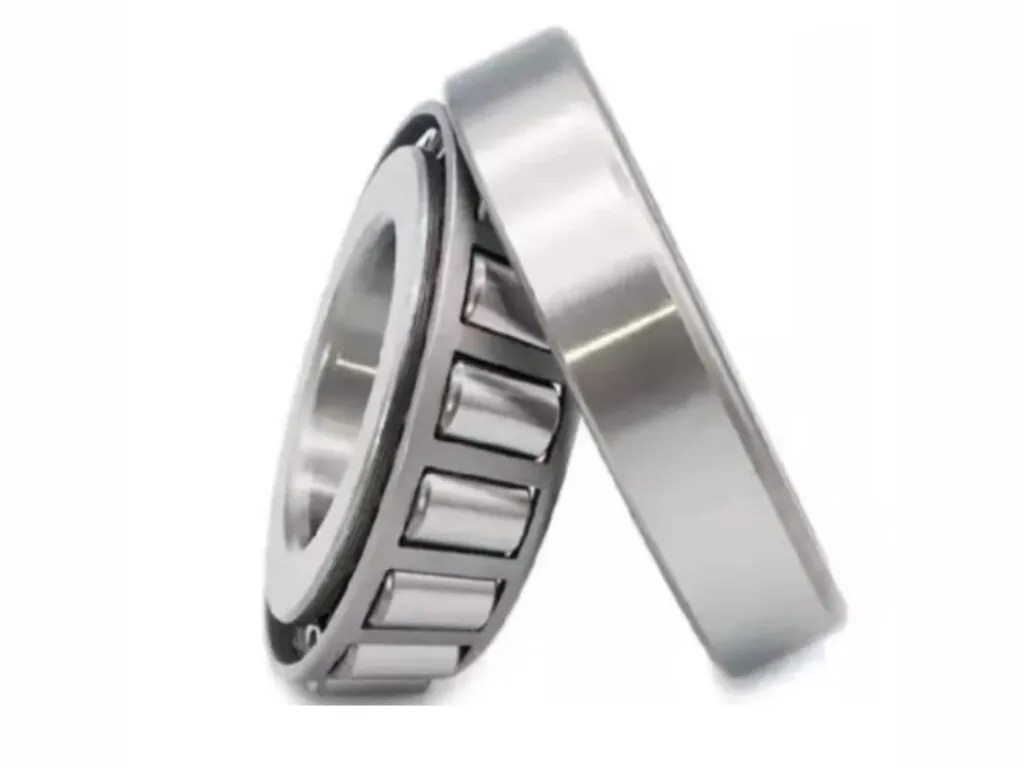

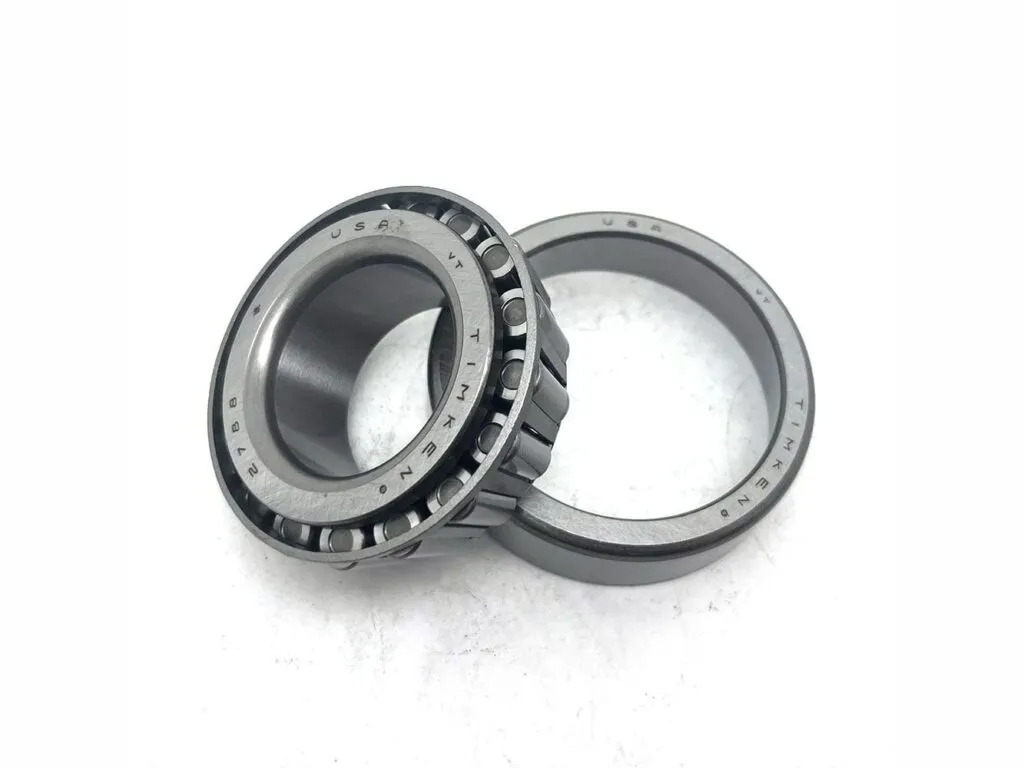

Vòng bi côn chịu cùng lúc tải hướng kính và tải dọc trục một chiều, nên phải lắp thành cặp đối nhau. Khác vòng bi cầu, cốc (vòng ngoài) tháo rời khỏi cụm côn. Dùng ở trục vi sai ô tô, trục chính máy công cụ. Trong nhóm vòng bi côn, dòng bản rộng hơn là vòng bi côn 32210.

Các loại vòng bi côn 30205 theo dãy và hậu tố

Dòng chia theo dãy 302, 303, 313 và hậu tố; e càng lớn thì góc tiếp xúc càng lớn. Số theo SKF, riêng HR…J theo NSK.

• Dãy 302 (30202 đến 30230), cỡ nhẹ: e 0,35 đến 0,37, Y 1,6 đến 1,7.
• Dãy 303 (30302 đến 30330), cỡ nặng: d 25 mm có D 62, T 18,25 mm; Cr 30305 là 55,3 kN, e 0,28 đến 0,31.
• Dãy 313 (31305 đến 31322), góc lớn: e 0,83, Y 0,72, chịu tải dọc trục tốt hơn; Cr 31305 là 46,6 kN.
• Hậu tố J2/Q: J2 là vòng cách thép dập, Q là hình học tiếp xúc cải tiến; 30208 J2/Q nay thành 30208.
• HR…J của NSK: dòng tải cao, cụm mang chữ J lắp lẫn theo ISO; HR30305J có Cr 58,5 kN.

Thông số kỹ thuật vòng bi côn 30205

Vòng bi côn 30205 nặng 0,15 kg, Cr 38,1 kN, C0r 33,5 kN theo SKF. Bảng gom kết cấu, kích thước, tải và tốc độ.

Thông số	Giá trị
Dải d của dòng	15 đến 150 mm (59 mã, 3 nhóm: dãy 302, 303, 313)
Dải D của dòng	35 đến 320 mm

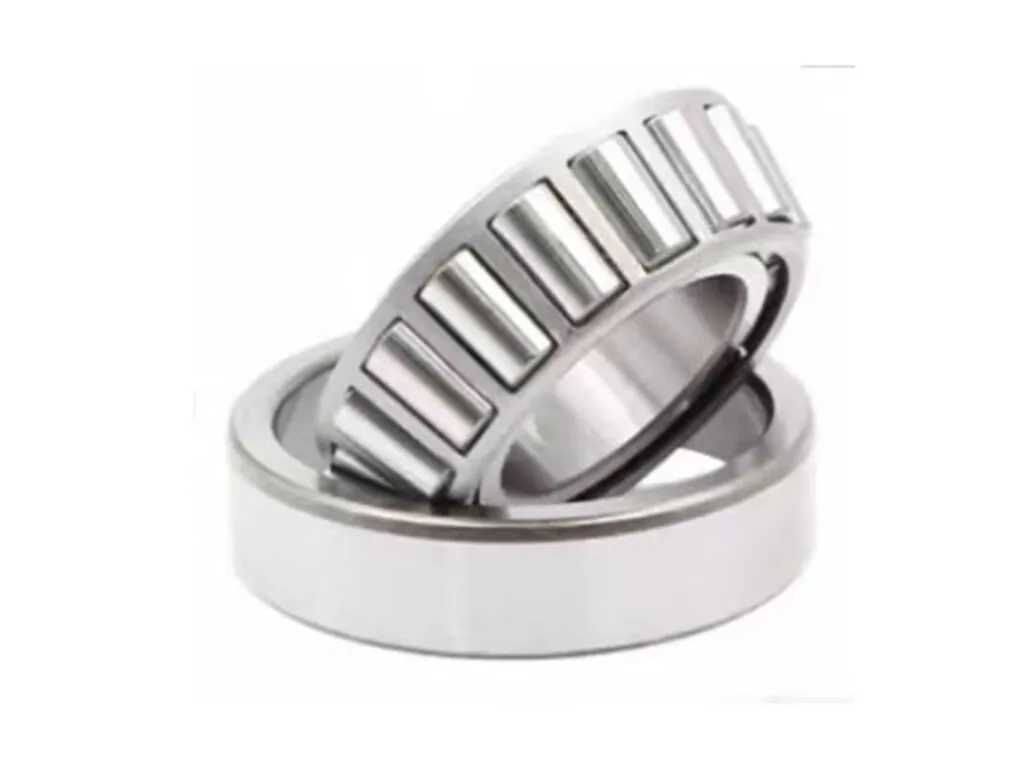

Kết cấu	Một dãy con lăn côn; đỉnh các hình nón gặp nhau tại một điểm trên trục; cốc tách rời cụm côn
Khả năng chịu tải	Tải hướng kính cùng tải dọc trục một chiều; dùng hai vòng bi đối nhau
Vòng cách	Thép dập là loại thông dụng (hậu tố J2 ở SKF)
Kích thước 30205	d 25, D 52, T 16,25, B 15, C 13 mm; tâm tải a 12 mm
Tải 30205 (SKF)	Cr 38,1 kN; C0r 33,5 kN; giới hạn mỏi Pu 3,45 kN
Tốc độ 30205 (SKF)	Tham chiếu 11.000; giới hạn 13.000 vòng/phút
Hệ số 30205 (SKF)	e 0,37; Y 1,6; Y0 0,9
Khối lượng 30205	0,15 kg (SKF)
Tải HR30205J (NSK)	Cr 39,5 kN; C0r 35 kN
Tốc độ HR30205J (NSK)	Bôi mỡ 7.100; dầu tắm 10.000; dầu tuần hoàn 14.000 vòng/phút
Dãy kích thước ISO 355	30204: 2DB; 30205: 3CC; 30206: 3DB; 30305: 2FB; 31305: 7FB
Cấp chính xác	ISO Normal
Khe hở	Không có cấp C2/CN/C3 như vòng bi cầu; chỉnh dọc trục khi lắp

Tải trọng và tốc độ vòng bi côn 30205 mã thông dụng

Bảng SKF cho 30203 đến 30306 và 31305, 31306, kèm e, Y, Y0.

Mã	d (mm)	D (mm)	T (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)	e (hệ số)	Y (hệ số)	Y0 (hệ số)
30203	17	40	13,25	23,4	18,6	15.000	18.000	0,079	0,35	1,7	0,9
30204	20	47	15,25	34,1	28	12.000	15.000	0,12	0,35	1,7	0,9
30205	25	52	16,25	38,1	33,5	11.000	13.000	0,15	0,37	1,6	0,9
30206	30	62	17,25	50	44	9.000	11.000	0,23	0,37	1,6	0,9
30303	17	47	15,25	34,2	25	13.000	16.000	0,13	0,28	2,1	1,1
30304	20	52	16,25	41,9	32,5	12.000	14.000	0,17	0,3	2	1,1
30305	25	62	18,25	55,3	43	9.500	12.000	0,26	0,3	2	1,1
30306	30	72	20,75	69,2	56	8.000	10.000	0,38	0,31	1,9	1,1
31305	25	62	18,25	46,6	40	8.500	11.000	0,27	0,83	0,72	0,4
31306	30	72	20,75	58,3	50	7.500	9.500	0,39	0,83	0,72	0,4

Cỡ lớn hơn dùng số NSK dòng HR…J; số NSK khác SKF cùng mã nên mỗi bảng ghi một hãng.

Mã NSK	d (mm)	D (mm)	T (mm)	B (mm)	C (mm)	Cr (kN)	C0r (kN)	Tốc độ giới hạn bôi mỡ (vòng/phút)	Tốc độ giới hạn bôi dầu (vòng/phút)	Khối lượng (kg)	e (hệ số)	Y1 (hệ số)	Y0 (hệ số)
HR30206J	30	62	17,25	16	14	53	47,5	6.000	8.000	0,238	0,38	1,6	0,88
HR30208J	40	80	19,75	18	16	78	70	4.800	6.300	0,437	0,38	1,6	0,88
HR30210J	50	90	21,75	20	17	94	91,5	4.000	5.300	0,557	0,42	1,4	0,79
HR30305J	25	62	18,25	17	15	58,5	46	6.300	8.500	0,27	0,3	2	1,1
HR30306J	30	72	20,75	19	16	73	60	5.300	7.500	0,403	0,32	1,9	1,1
HR30307J	35	80	22,75	21	18	93,5	79	4.800	6.700	0,538	0,32	1,9	1,1
HR30310J	50	110	29,25	27	23	160	148	3.400	4.800	1,28	0,35	1,7	0,96
HR31305J	25	62	18,25	17	13	47	40,5	5.600	8.000	0,265	0,83	0,73	0,4
HR31308J	40	90	25,25	23	17	98	89,5	3.800	5.300	0,728	0,83	0,73	0,4
HR31310J	50	110	29,25	27	19	141	132	3.200	4.300	1,26	0,83	0,73	0,4

Bảng tra kích thước vòng bi côn 30205 và dòng 302xx, 303xx, 313xx

Bảng tra gồm d, D, B (mm) của 59 mã gốc, chia ba nhóm dãy 302, dãy 303, dãy 313; kích thước theo catalogue SKF. Bảng tóm xem theo nhóm, bảng đủ liệt kê từng mã.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 302	15 – 150	35 – 270	23	30202, 30203, 30204
Dãy 303	15 – 150	42 – 320	21	30302, 30303, 30304
Dãy 313	25 – 110	62 – 240	15	31305, 31306, 31307

Nhóm	Mã	d (mm)	D (mm)	T (mm)	Biến thể có sẵn
Dãy 302	30202	15	35	11	hở
Dãy 302	30203	17	40	12	hở
Dãy 302	30204	20	47	14	J2/Q
Dãy 302	30205	25	52	15	J2/Q
Dãy 302	30206	30	62	16	hở
Dãy 302	30207	35	72	17	J2/Q
Dãy 302	30208	40	80	18	hở
Dãy 302	30209	45	85	19	hở
Dãy 302	30210	50	90	20	hở
Dãy 302	30211	55	100	21	hở
Dãy 302	30212	60	110	22	hở
Dãy 302	30213	65	120	23	hở
Dãy 302	30214	70	125	24	J2/Q
Dãy 302	30215	75	130	25	hở
Dãy 302	30216	80	140	26	hở, J2/Q
Dãy 302	30217	85	150	28	hở
Dãy 302	30218	90	160	30	hở, J2
Dãy 302	30220	100	180	34	hở
Dãy 302	30222	110	200	38	J2
Dãy 302	30224	120	215	40	hở
Dãy 302	30226	130	230	40	hở
Dãy 302	30228	140	250	42	hở
Dãy 302	30230	150	270	45	hở
Dãy 303	30302	15	42	13	J2
Dãy 303	30303	17	47	14	hở
Dãy 303	30304	20	52	15	hở
Dãy 303	30305	25	62	17	hở
Dãy 303	30306	30	72	19	hở
Dãy 303	30307	35	80	21	hở
Dãy 303	30308	40	90	23	hở
Dãy 303	30309	45	100	25	hở
Dãy 303	30310	50	110	27	hở
Dãy 303	30311	55	120	29	hở
Dãy 303	30312	60	130	31	J2/Q
Dãy 303	30313	65	140	33	hở
Dãy 303	30314	70	150	35	hở
Dãy 303	30315	75	160	37	hở
Dãy 303	30316	80	170	39	hở
Dãy 303	30317	85	180	41	hở, J2
Dãy 303	30318	90	190	43	hở
Dãy 303	30319	95	200	45	hở
Dãy 303	30320	100	215	47	hở
Dãy 303	30324	120	260	59,5	hở
Dãy 303	30330	150	320	65	J2
Dãy 313	31305	25	62	17	hở
Dãy 313	31306	30	72	19	hở
Dãy 313	31307	35	80	21	hở
Dãy 313	31308	40	90	23	J2/QCL7C, CL7C
Dãy 313	31309	45	100	25	J2/QCL7C, CL7C
Dãy 313	31310	50	110	27	J2/QCL7C, CL7C
Dãy 313	31311	55	120	29	J2/Q, CL7C
Dãy 313	31312	60	130	31	hở, J2/QCL7C, DF
Dãy 313	31313	65	140	36	hở, CL7C
Dãy 313	31314	70	150	35	CL7A
Dãy 313	31315	75	160	37	hở, J2
Dãy 313	31316	80	170	39	J1/QCL7A
Dãy 313	31317	85	180	41	hở
Dãy 313	31319	95	200	45	hở
Dãy 313	31322	110	240	63	X

• Cùng d 25 mm có 30205 (D 52), 30305 (D 62), 31305 (D 62): đọc cả mã, không chỉ d x D x T.
• Mất mã thì đo bằng thước cặp d, D, T: 30205 ra 25, 52, 16,25 mm, còn 32205 có T 19,25 mm.

Bảng giá vòng bi côn 30205

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%: hàng chính hãng có CO, CQ và vòng bi HRB giá thấp hơn; đơn số lượng thấp hơn nữa.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 302	30204	từ 196.000
Dãy 302	30205	từ 206.000
Dãy 302	30207	từ 283.000
Dãy 302	30214	từ 958.000
Dãy 302	30216	từ 1.344.000
Dãy 302	30218	từ 2.286.000
Dãy 302	30230	từ 13.415.000
Dãy 303	30302	từ 250.000
Dãy 303	30312	từ 1.120.000
Dãy 303	30317	từ 4.140.000
Dãy 303	30319	từ 7.665.000
Dãy 313	31308	từ 627.000
Dãy 313	31309	từ 853.000
Dãy 313	31310	từ 1.044.000
Dãy 313	31311	từ 1.348.000
Dãy 313	31315	từ 3.051.000
Dãy 313	31316	từ 3.916.000

Cách chọn vòng bi côn 30205 theo tải, tốc độ và khe hở

Chọn theo tải hướng kính và chỗ hở trong gối trước: d 25 mm có 30205 (D 52, Cr 38,1 kN), 30305 (D 62, Cr 55,3 kN), 31305 (D 62, Cr 46,6 kN).

• Tải dọc trục lớn so với hướng kính: dãy 313 (e 0,83) thay dãy 303 (e 0,30).
• Tốc độ giới hạn SKF: 30205 là 13.000, 30305 là 12.000 vòng/phút; NSK HR30205J bôi mỡ chỉ 7.100, nên đọc đúng cột.
• Khe hở dọc trục chỉnh khi lắp cặp bằng vòng đệm ngăn cách hoặc đai ốc, không có cấp C3.

Lỗi thường gặp ở vòng bi côn 30205 và cách xử lý

Khe hở dọc trục chỉnh sai làm cặp côn nóng và mòn rãnh lăn.

Hiện tượng	Nguyên nhân	Cách xử lý
Nóng nhanh, mòn rãnh lăn sau khi lắp cặp	Khe hở dọc trục chỉnh quá chặt (tiền tải thừa) hoặc quá lỏng (rung)	Chỉnh lại bằng đai ốc hoặc vòng đệm ngăn cách theo hướng dẫn của hãng, quay thử và đo nhiệt độ
Trục dịch dọc trục, côn tuột khỏi cốc	Chỉ lắp một vòng bi côn, hoặc hai vòng bi cùng chiều	Lắp hai vòng bi đối nhau (DB hoặc DF) để giữ tải dọc trục cả hai chiều
Đặt nhầm 30305 thành 31305 (cùng 25x62x18,25 mm)	Khác góc tiếp xúc (e 0,30 so với 0,83) và khác tải (Cr 55,3 so với 46,6 kN theo SKF)	Đối chiếu cả mã lẫn e, Y trên bảng
Ghép cốc hãng này với côn hãng khác bị lệch	Chỉ cụm mang chữ J (như HR30205J của NSK) được hãng bảo đảm lắp lẫn theo ISO	Mua đủ côn và cốc cùng hãng, cùng mã
Nhầm 30205 với 32205 (cùng d 25, D 52)	32205 rộng T 19,25 mm so với 16,25 mm và Cr 50,4 so với 38,1 kN (SKF)	Đo bề rộng T trước khi đặt; 32205 thuộc dòng 32200

Đặt vòng bi côn theo mã in trên vành

Đọc mã in trên vành, như 30205 J2/Q hay HR30205J, gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng vòng bi SKF, vòng bi NSK và các hãng khác có CO, CQ, xuất VAT, giao toàn quốc. Lắp cùng máy gia nhiệt vòng bi; đọc mã xem ký hiệu vòng bi và bảng tra kích thước vòng bi.
