Vòng bi côn 32210, dãy 32200, 32300 và 33000, d 17 đến 180 mm

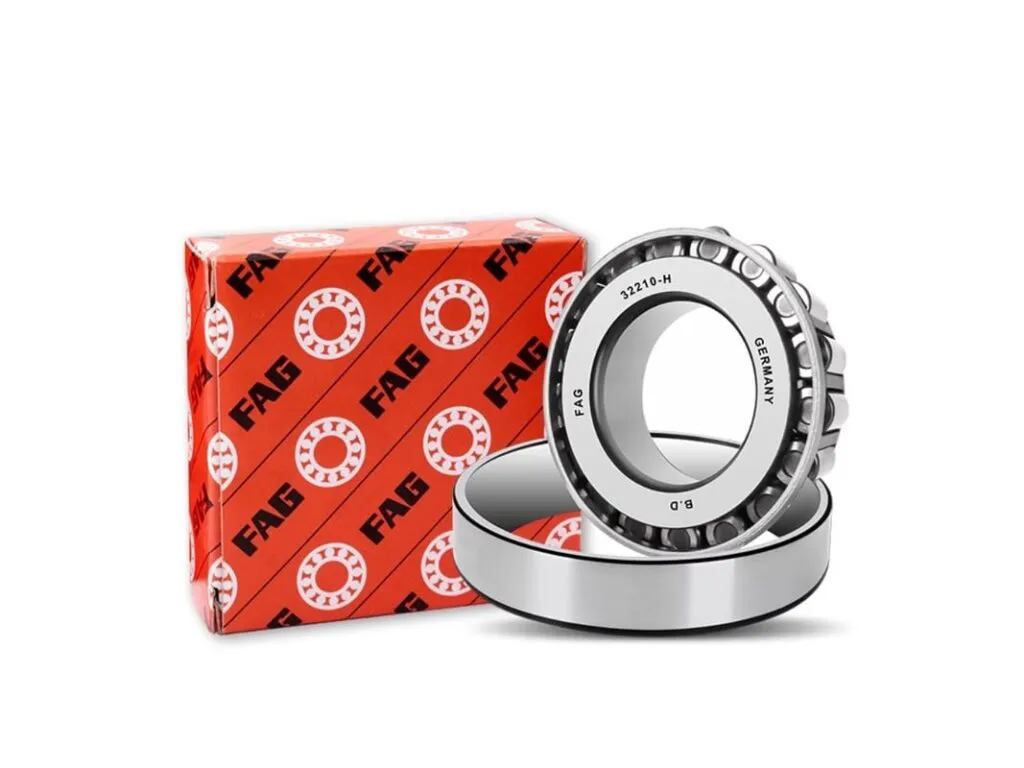

Vòng bi côn 32210 (bạc đạn côn, ổ đũa côn rộng) là vòng bi đũa côn một dãy bản rộng, d 50, D 90, T 24,75 mm, tải động Cr 108 kN và tốc độ bôi mỡ 4.000 vòng/phút theo NSK HR32210J. Dòng 32200, 32300 và 33000 của kho phủ d 17 đến 180 mm, D 42 đến 310 mm.

Vòng bi côn 32210 là gì, khác dòng 30200 thế nào

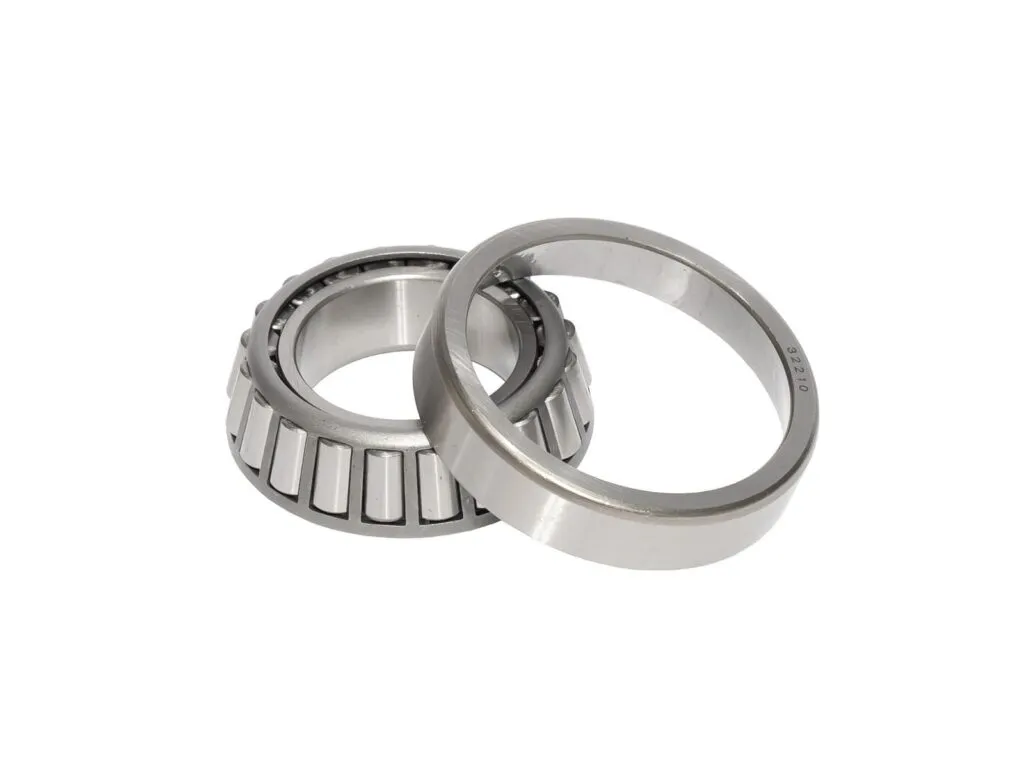

Dòng 32200 giữ d, D của dòng 30200 nhưng bề rộng T lớn hơn nên tải cao hơn: 32205 rộng 19,25 mm với Cr SKF 50,4 kN, còn vòng bi côn 30205 rộng 16,25 mm với Cr 38,1 kN. Như cả nhóm vòng bi côn, loại này chịu tải hướng kính cùng tải dọc trục một chiều, có cốc tách rời cụm côn, và lắp cặp đối nhau.

Các loại vòng bi côn 32210 theo dãy và hậu tố

Dòng chia bảy dãy theo bề rộng và đường kính; số theo SKF, riêng mã cỡ giữa và lớn theo NSK.

• Dãy 320 X (32004 X đến 32036 X), cỡ mỏng: chữ X là kích thước chính đã đổi theo ISO; 32005 X cỡ 25x47x15 mm, Cr 33,2 kN.
• Dãy 322 (32205 đến 32240), cỡ trung: d 25 mm có D 52, T 19,25 mm, e 0,35; hậu tố B (32205 B) tăng góc: e 0,57, Cr 44,5 kN.
• Dãy 323 (32303 đến 32326), cỡ nặng: 32305 có D 62, T 25,25 mm, Cr 74,1 kN.
• Dãy 329 (32936…), rất mỏng: NSK HR32922J cỡ 110x150x25 mm, Cr 151 kN.
• Dãy 330, 331, 332 (33xxx), rộng hơn dãy 322: 33205 có T 22 mm, Cr 57,9 kN; 33206 có Cr 79,7 kN so với 61,8 kN của 32206.
• Hậu tố J2/Q và HR…J: J2 là vòng cách thép dập, Q là hình học tiếp xúc cải tiến; HR…J của NSK là dòng tải cao.

Thông số kỹ thuật vòng bi côn 32210

Vòng bi côn 32210 theo NSK HR32210J nặng 0,642 kg, Cr 108 kN, C0r 109 kN. Mã 32205 ghi theo SKF.

Thông số	Giá trị
Dải d của dòng	17 đến 180 mm (101 mã, 7 nhóm: dãy 320, 322, 323, 329, 330, 331, 332)
Dải D của dòng	42 đến 310 mm
Kết cấu	Một dãy con lăn côn; cốc tách rời cụm côn; đỉnh các hình nón gặp nhau tại một điểm trên trục
Khả năng chịu tải	Tải hướng kính và tải dọc trục một chiều; hai vòng bi đối nhau giữ cả hai chiều
Vòng cách	Thép dập là loại thông dụng
Kích thước 32210 (NSK)	d 50, D 90, T 24,75, B 23, C 19 mm; tâm tải a 21 mm
Tải 32210 (NSK)	Cr 108 kN; C0r 109 kN (bản HR)
Tốc độ 32210 (NSK)	Bôi mỡ 4.000; bôi dầu 5.300 vòng/phút
Hệ số 32210 (NSK)	e 0,42; Y1 1,4; Y0 0,79
Khối lượng 32210 (NSK)	0,642 kg
Kích thước 32205 (SKF)	25x52x19,25 mm (B 19, C 16)
Tải và tốc độ 32205 (SKF)	Cr 50,4 kN; C0r 45,5 kN; tham chiếu 11.000, giới hạn 13.000 vòng/phút; nặng 0,19 kg
Dãy kích thước ISO 355	32005 X: 4CC; 32205: 2CD; 32205 B: 5CD; 33205: 2CE; 32305: 2FD; 33206: 2DE
Cấp chính xác	ISO Normal
Khe hở	Không có cấp C2/CN/C3 như vòng bi cầu; khe hở dọc trục chỉnh khi lắp

Tải trọng và tốc độ vòng bi côn 32210 mã thông dụng

Bảng SKF cho 32004 X đến 32306 và 33205, 33206, kèm e, Y.

Mã	d (mm)	D (mm)	T (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)	e (hệ số)	Y (hệ số)
32004 X	20	42	15	29,7	27	13.000	16.000	0,099	0,37	1,6
32005 X	25	47	15	33,2	32,5	12.000	14.000	0,11	0,43	1,4
32006 X	30	55	17	43,9	44	10.000	12.000	0,17	0,43	1,4
32205	25	52	19,25	50,4	45,5	11.000	13.000	0,19	0,35	1,7
32205 B	25	52	19,25	44,5	44	10.000	13.000	0,19	0,57	1,05
33205	25	52	22	57,9	56	10.000	13.000	0,22	0,35	1,7
32206	30	62	21,25	61,8	57	9.000	11.000	0,29	0,37	1,6
33206	30	62	25	79,7	76,5	8.500	11.000	0,35	0,35	1,7
32303	17	47	20,25	42,8	33,5	12.000	16.000	0,17	0,28	2,1
32304	20	52	22,25	54,3	45,5	11.000	14.000	0,23	0,3	2
32305	25	62	25,25	74,1	63	9.000	12.000	0,36	0,3	2
32306	30	72	28,75	95	85	7.500	10.000	0,55	0,31	1,9

Mã 32210 và cỡ giữa dùng bảng NSK vì số hai hãng khác nhau; Y1 của HR33210J để trống do nguồn ghi lệch.

Mã NSK	d (mm)	D (mm)	T (mm)	B (mm)	C (mm)	Cr (kN)	C0r (kN)	Tốc độ giới hạn bôi mỡ (vòng/phút)	Tốc độ giới hạn bôi dầu (vòng/phút)	Khối lượng (kg)	e (hệ số)	Y1 (hệ số)
HR32008XJ	40	68	19	19	14,5	65	71	5.300	7.100	0,28	0,38	1,6
HR32012XJ	60	95	23	23	17,5	105	127	3.600	5.000	0,608	0,43	1,4
HR32208J	40	80	24,75	23	19	95	90,5	4.800	6.300	0,548	0,38	1,6
HR32210J	50	90	24,75	23	19	108	109	4.000	5.300	0,642	0,42	1,4
HR32307J	35	80	32,75	31	25	122	111	5.000	6.700	0,765	0,32	1,9
HR32310J	50	110	42,25	40	33	216	220	3.600	4.800	1,88	0,35	1,7
HR33012J	60	95	27	27	21	118	150	3.600	5.000	0,713	0,33	1,8
HR33110J	50	85	26	26	20	110	126	4.300	5.600	0,597	0,41	1,5
HR33210J	50	90	32	32	24,5	146	165	4.000	5.300	0,867	0,41	không ghi
HR32922J	110	150	25	25	20	151	224	2.200	2.800	1,29	0,36	1,7

Bảng tra kích thước vòng bi côn 32210 và dòng 32200, 32300, 33000

Bảng tra gồm d, D, B (mm) của 101 mã gốc, chia bảy nhóm dãy 320, 322, 323, 329, 330, 331, 332; kích thước theo catalogue SKF. Bảng tóm xem theo nhóm, bảng đủ liệt kê từng mã.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 320	20 – 180	42 – 280	23	32004, 32005, 32006
Dãy 322	25 – 170	52 – 310	24	32205, 32206, 32207
Dãy 323	17 – 130	47 – 280	21	32303, 32304, 32305
Dãy 329	170 – 170	230 – 230	1	32934
Dãy 330	50 – 110	80 – 170	10	33010, 33011, 33012
Dãy 331	40 – 110	75 – 180	8	33108, 33109, 33110
Dãy 332	20 – 100	52 – 180	14	33205, 33206, 33207

Nhóm	Mã	d (mm)	D (mm)	T (mm)	Biến thể có sẵn
Dãy 320	32004	20	42	15	X
Dãy 320	32005	25	47	15	X/Q
Dãy 320	32006	30	55	17	X
Dãy 320	32007	35	62	18	X
Dãy 320	32008	40	68	19	X
Dãy 320	32010	50	80	20	X
Dãy 320	32011	55	90	23	X
Dãy 320	32012	60	95	23	X/CL7C
Dãy 320	32013	65	100	23	X
Dãy 320	32014	70	110	25	X
Dãy 320	32015	75	115	25	X
Dãy 320	32016	80	125	29	X
Dãy 320	32017	85	130	29	X
Dãy 320	32018	90	140	32	X
Dãy 320	32019	95	145	32	X
Dãy 320	32020	100	150	32	X
Dãy 320	32021	105	160	35	X
Dãy 320	32022	110	170	38	X/Q
Dãy 320	32024	120	180	38	X
Dãy 320	32028	140	210	45	X
Dãy 320	32032	160	240	51	X
Dãy 320	32034	170	260	57	X
Dãy 320	32036	180	280	64	X
Dãy 322	32205	25	52	18	BJ2/Q
Dãy 322	32206	30	62	20	hở
Dãy 322	32207	35	72	23	hở
Dãy 322	32208	40	80	23	hở
Dãy 322	32209	45	85	23	hở
Dãy 322	32210	50	90	23	hở
Dãy 322	32211	55	100	25	J2/Q
Dãy 322	32212	60	110	28	hở
Dãy 322	32213	65	120	31	hở
Dãy 322	32214	70	125	31	J2/Q
Dãy 322	32215	75	130	31	hở
Dãy 322	32216	80	140	33	hở
Dãy 322	32217	85	150	36	hở
Dãy 322	32218	90	140	40	J2/Q, hở
Dãy 322	32219	95	170	43	hở
Dãy 322	32220	100	180	46	J2
Dãy 322	32221	105	190	50	hở
Dãy 322	32222	110	200	53	hở
Dãy 322	32224	120	215	58	hở, J2
Dãy 322	32226	130	230	64	hở
Dãy 322	32228	140	250	68	hở
Dãy 322	32230	150	270	73	hở
Dãy 322	32232	160	290	80	hở
Dãy 322	32234	170	310	86	hở
Dãy 323	32303	17	47	19	J2
Dãy 323	32304	20	52	21	J2/Q
Dãy 323	32305	25	62	24	J2
Dãy 323	32306	30	72	27	hở
Dãy 323	32307	35	80	31	J2/Q
Dãy 323	32308	40	90	33	hở
Dãy 323	32309	45	100	36	J2/Q
Dãy 323	32310	50	110	40	hở
Dãy 323	32311	55	120	43	hở, J2
Dãy 323	32312	60	130	46	hở, J2/Q
Dãy 323	32313	65	140	48	hở, J2/Q
Dãy 323	32314	70	150	51	hở
Dãy 323	32315	75	160	55	hở, B/CL7C
Dãy 323	32316	80	170	58	J2
Dãy 323	32317	85	180	60	J2
Dãy 323	32318	90	190	64	hở
Dãy 323	32319	95	200	67	J2
Dãy 323	32320	100	215	73	hở
Dãy 323	32321	105	225	77	hở
Dãy 323	32322	110	240	84,5	hở
Dãy 323	32326	130	280	98,75	hở
Dãy 329	32934	170	230	38	hở
Dãy 330	33010	50	80	24	Q
Dãy 330	33011	55	90	27	hở, Q
Dãy 330	33012	60	95	27	Q
Dãy 330	33013	65	100	27	hở
Dãy 330	33015	75	115	31	hở
Dãy 330	33016	80	125	36	hở
Dãy 330	33018	90	140	39	hở
Dãy 330	33019	95	145	39	X/Q
Dãy 330	33020	100	150	39	hở, Q
Dãy 330	33022	110	170	47	hở
Dãy 331	33108	40	75	26	Q
Dãy 331	33109	45	80	26	hở
Dãy 331	33110	50	85	26	hở
Dãy 331	33112	60	100	30	Q
Dãy 331	33113	65	110	34	hở
Dãy 331	33115	75	125	37	hở
Dãy 331	33117	85	140	41	Q
Dãy 331	33122	110	180	56	hở
Dãy 332	33205	20	52	22	hở
Dãy 332	33206	30	62	25	hở
Dãy 332	33207	35	72	28	Q
Dãy 332	33208	40	80	32	hở
Dãy 332	33209	45	85	32	Q
Dãy 332	33210	50	90	32	hở
Dãy 332	33211	55	100	35	hở
Dãy 332	33212	60	110	38	hở
Dãy 332	33213	65	120	41	hở
Dãy 332	33214	70		41	hở
Dãy 332	33215	75	130	41	hở
Dãy 332	33216	80	140	46	hở
Dãy 332	33217	85	150	49	hở
Dãy 332	33220	100	180	63	hở

• Mất mã thì đo bằng thước cặp d, D, T: 32205 ra 25, 52, 19,25 mm.

Bảng giá vòng bi côn 32210

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%. Hàng chính hãng có CO, CQ và vòng bi HRB giá thấp hơn; mua số lượng giá thấp hơn nữa.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 320	32005	từ 250.000
Dãy 320	32022	từ 2.590.000
Dãy 320	32024	từ 2.945.000
Dãy 320	32028	từ 5.836.000
Dãy 320	32032	từ 9.108.000
Dãy 320	32034	từ 13.380.000
Dãy 320	32036	từ 18.543.600
Dãy 322	32205	từ 266.000
Dãy 322	32211	từ 595.000
Dãy 322	32214	từ 967.000
Dãy 322	32218	từ 1.535.000
Dãy 322	32220	từ 3.247.000
Dãy 322	32224	từ 9.349.000
Dãy 323	32304	từ 412.000
Dãy 323	32305	từ 436.000
Dãy 323	32307	từ 557.000
Dãy 323	32309	từ 759.000
Dãy 323	32311	từ 1.434.000
Dãy 323	32312	từ 1.657.000
Dãy 323	32313	từ 2.051.000
Dãy 323	32316	từ 4.128.000
Dãy 323	32317	từ 5.250.000
Dãy 323	32319	từ 9.430.000
Dãy 323	32322	từ 16.418.000
Dãy 330	33010	từ 703.000
Dãy 330	33011	từ 859.000
Dãy 330	33012	từ 1.379.000
Dãy 330	33020	từ 2.359.600
Dãy 331	33108	từ 689.000
Dãy 331	33112	từ 998.000
Dãy 331	33122	từ 5.208.000
Dãy 332	33207	từ 678.000
Dãy 332	33209	từ 795.000
Dãy 332	33220	từ 7.379.000

Cách chọn vòng bi côn 32210 theo bề rộng gối và tải

Chọn theo chỗ rộng trong gối rồi đến tải: d 25, D 52 mm có 30205 (T 16,25 mm, Cr 38,1 kN), 32205 (19,25 mm, 50,4 kN), 33205 (22 mm, 57,9 kN).

• d 30, D 62 mm: 32206 Cr 61,8 kN, 33206 Cr 79,7 kN, chênh 29% tải khi thêm 3,75 mm bề rộng.
• Tải hướng kính tăng thì dãy 323 thay 322: 32305 Cr 74,1 kN, nhưng D 62 thay vì 52 mm.
• Tốc độ giới hạn SKF: 32205 là 13.000, 32305 là 12.000 vòng/phút; NSK 32210 bôi mỡ 4.000, nên đọc đúng cột.
• Lắp lẫn hãng chỉ khi mã mang chữ J (NSK) hoặc có cam kết lắp lẫn ISO.

Lỗi thường gặp ở vòng bi côn 32210 và cách xử lý

Năm lỗi hay gặp ở cặp côn bản rộng và cách xử lý từng lỗi.

Hiện tượng	Nguyên nhân	Cách xử lý
Đặt 32205 mà nhận 30205, hoặc ngược lại	Cùng d 25, D 52 mm nhưng T 19,25 so với 16,25 mm; mã chỉ khác chữ số đầu	Đo bề rộng T và đọc đủ mã khi đặt hàng
Nóng, mòn nhanh sau khi lắp	Khe hở dọc trục của cặp côn chỉnh quá chặt hoặc quá lỏng	Chỉnh bằng đai ốc hoặc vòng đệm ngăn cách theo hãng, quay thử và kiểm nhiệt
Trục dịch dọc trục khi tải đảo chiều	Chỉ có một vòng bi côn, hoặc hai vòng bi lắp cùng chiều	Lắp hai vòng bi đối nhau (DB hoặc DF)
Coi 32205 và 32205 B là một	Khác góc: e 0,35 so với 0,57 và Cr 50,4 so với 44,5 kN (SKF)	Đọc hậu tố B; bản B chịu tải dọc trục tốt hơn, tải hướng kính thấp hơn
Lấy tải NSK tính cho vòng bi SKF	Mỗi hãng một số tải; HR là dòng tải cao	Dùng bảng của đúng hãng đang bán

Đặt vòng bi côn theo mã in trên vành

Chụp mã in trên vành, như 32205 J2/Q hay HR32210J, gửi qua Zalo, kho báo giá trong ngày. Hàng vòng bi SKF, vòng bi NSK có CO, CQ, xuất VAT, giao toàn quốc. Tháo vòng bi cũ dùng cảo vòng bi; đọc mã xem ký hiệu vòng bi và bảng tra kích thước vòng bi.
