Cảo vòng bi SKF TMMA 60, 80, 120, TMMR, TMHP 10E

Cảo vòng bi (vam tháo vòng bi, cảo bạc đạn) có 2 đến 3 chấu kẹp sau vòng bi, bánh răng hoặc puly rồi kéo ra khỏi trục bằng vít xoáy hoặc xi lanh thủy lực. SKF có cảo cơ khí 3 chấu TMMA 60, 80, 120 (lực kéo 60, 80, 120 kN), cảo 2 chấu đảo chiều TMMR (17 đến 60 kN) và cảo thủy lực 100 kN.

Cảo vòng bi là gì, khác cảo chân đế và tấm kéo thế nào

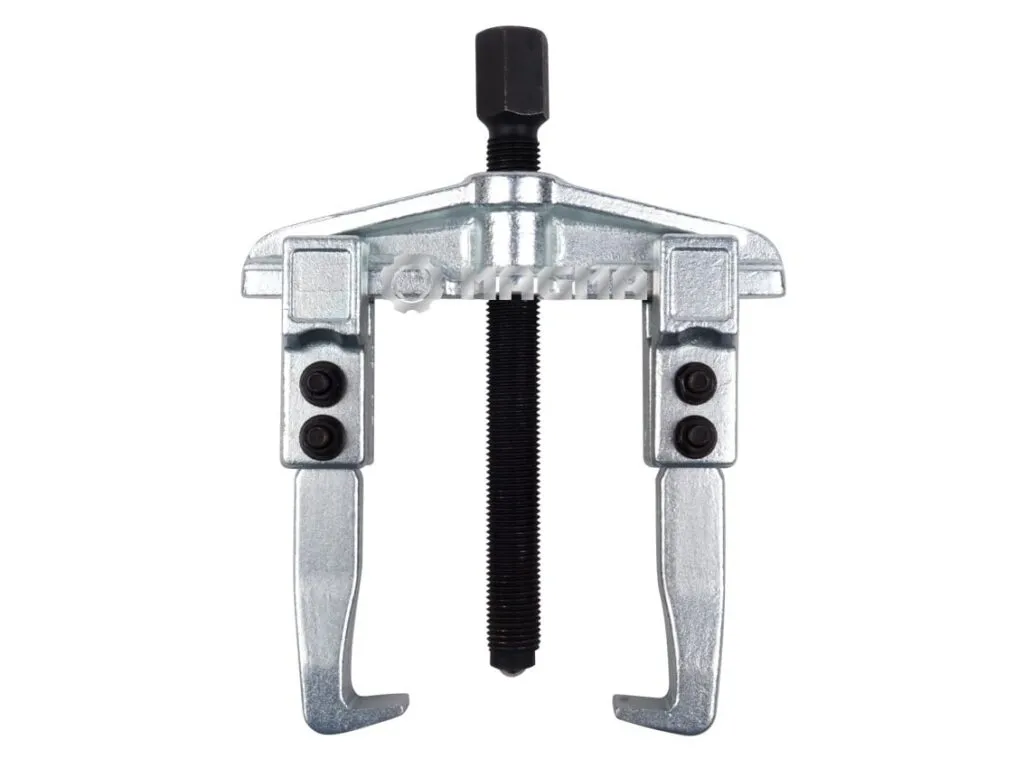

Cảo 3 chấu tự định tâm nên ít làm hỏng trục; cảo 2 chấu TMMR kéo được cả ngoài lẫn trong, độ mở ngoài 23 đến 354mm. Chỗ sát vai trục không luồn được chấu thì dùng cảo chân đế TMBS E, hoặc tấm kéo 3 phần TMMS cho trục 50 đến 380mm. Vòng bi mới lên trục thì gia nhiệt bằng máy gia nhiệt vòng bi.

Các model cảo vòng bi SKF

• EasyPull TMMA 60, 80, 120: cơ khí 3 chấu tự khóa, chốt an toàn gãy trước khi hỏng cảo; lực 60, 80, 120 kN.

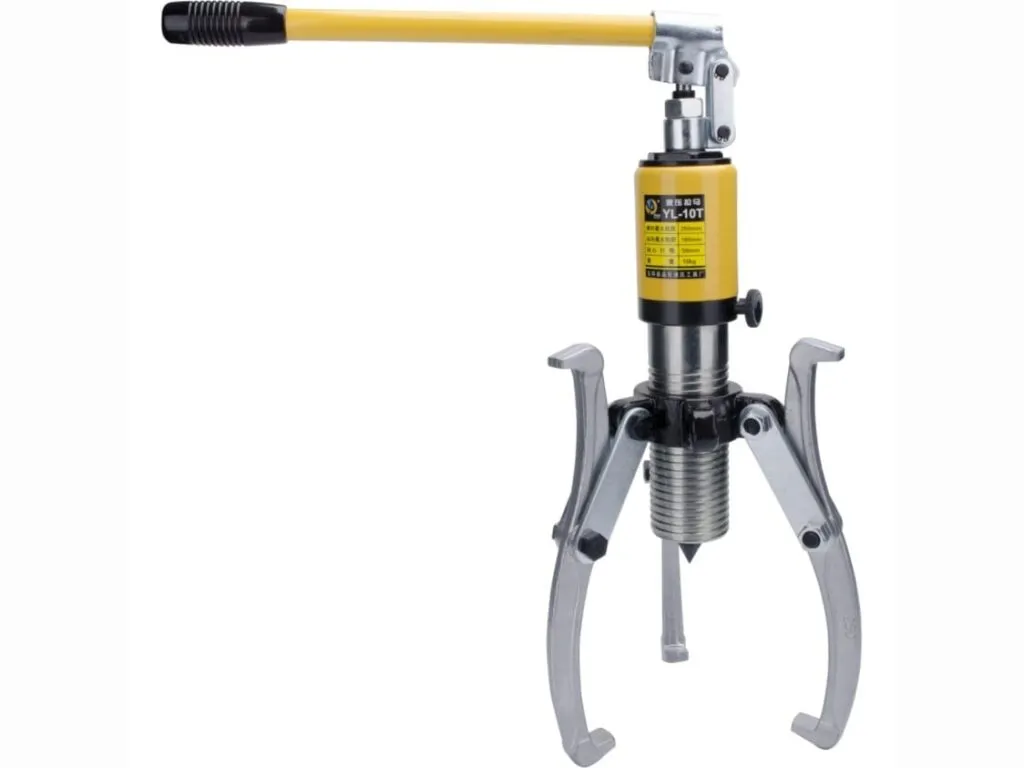

• TMMA 75H, 100H: xi lanh thủy lực liền cảo, hành trình 75 đến 80mm, lực 75 và 100 kN.
• TMMR F: 2 chấu đảo chiều, lực 17 đến 60 kN, có bản chấu dài XL (TMMR 250XL).

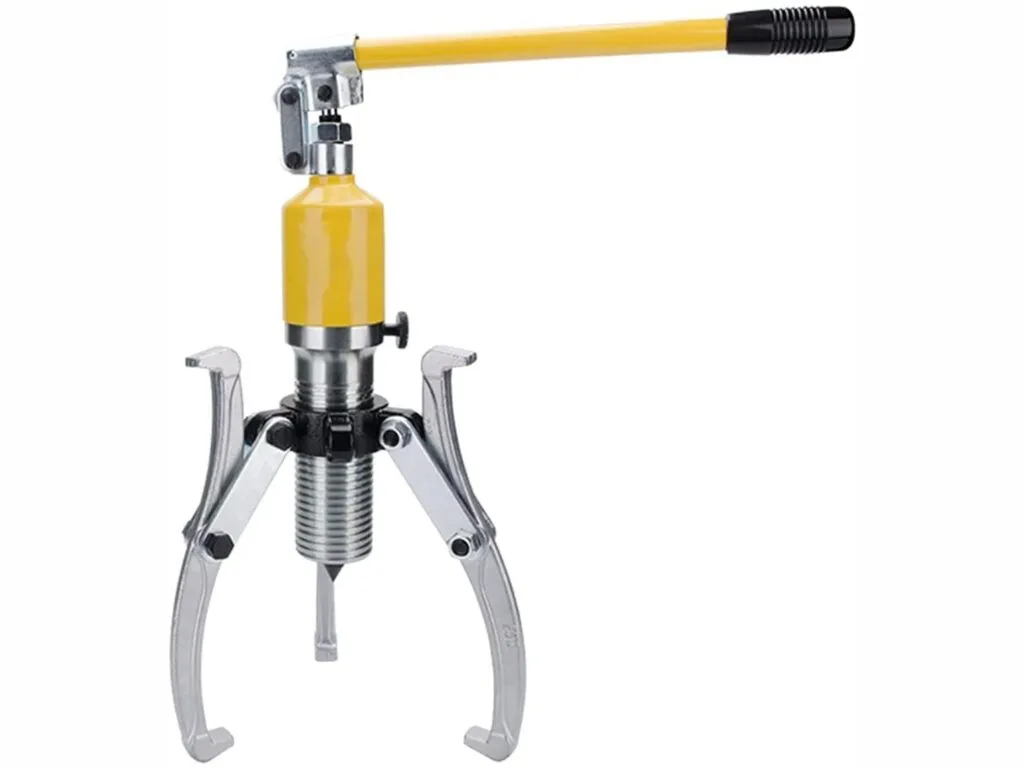

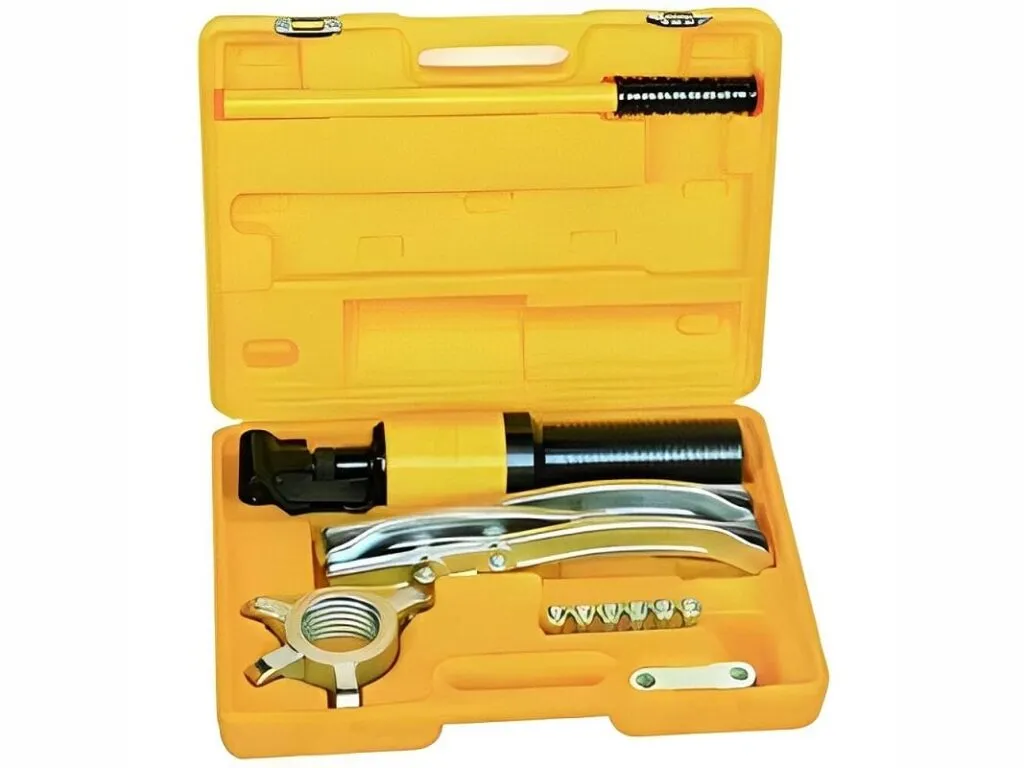

• TMHP 10E: thủy lực 3 chấu, ba bộ chấu dài 110, 160, 200mm, lực 100 kN.
• TMBS E, TMHC 110E: cảo chân đế kẹp sau vòng trong; lực 30 kN (TMBS 50E) và 100 kN (TMHC 110E).
• TMMS: tấm kéo 3 phần cho vòng bi tang trống, CARB, puly; trục 50 đến 380mm.

Thông số kỹ thuật cảo vòng bi

Ba cảo cơ khí TMMA phủ lực kéo 60 đến 120 kN, độ mở ngoài 36 đến 250mm, nặng 4,0 đến 10,6 kg.

Thông số	Giá trị
TMMA 60	60 kN; độ mở 36-150mm; tầm với 150mm; vít xoáy mômen tối đa 105 N.m; 4 kg
TMMA 60: chấu	3 chấu dài 257mm, vít dài 325mm; thép hợp kim tôi và ram, sơn phosphat đen
TMMA 80	80 kN; độ mở 52-200mm; tầm với 200mm; nặng 5,7 kg
TMMA 120	120 kN; độ mở 75-250mm; tầm với 250mm; nặng 10,6 kg
TMMA 75H, 100H	75 và 100 kN; độ mở 52-200mm và 75-250mm; hành trình 75 và 80mm; nặng 7,0 và 13,2 kg
Nâng cấp thủy lực	Lắp trục thủy lực TMHS 75 lên TMMA 80, TMHS 100 lên TMMA 120
TMMR F	40F, 60F: 17 kN; 80F, 120F: 40 kN; 160F, 200F: 50 kN; 250F, 350F: 60 kN; độ mở ngoài 23-48mm (40F) đến 74-354mm (350F); kéo trong từ 59mm
TMHP 10E	100 kN; hành trình 80mm; chấu hiệu dụng 110, 160, 200mm (độ mở 75-170, 80-250, 110-280mm); nặng 14,5 kg
TMBS 50E	Trục 7-50mm; vòng bi ngoài tối đa 85mm; tầm với 110mm; 30 kN; nặng 1,8 kg
TMBS 100E	Trục 20-100mm; tầm với 120-816mm; 100 kN; nặng 13,5 kg
TMHC 110E	Cảo chấu kết hợp chân đế; trục 20-100mm; vòng bi ngoài tối đa 160mm; tầm với 120-245mm; 100 kN; nặng 13,5 kg
Cơ chế an toàn	Chốt gãy khi quá lực (TMMA); van an toàn ở trục thủy lực (TMHP, TMBS 100E); chấu tự khóa chống tuột khi chịu tải

Bảng tra model cảo vòng bi

Mười cảo SKF thông dụng, độ mở ngoài là đường kính ngoài chi tiết kẹp được, tầm với là độ dài chấu theo tài liệu hãng.

Mã	Loại	Lực kéo tối đa (kN)	Độ mở ngoài (mm)	Tầm với hiệu dụng (mm)	Khối lượng (kg)
TMMA 60	Cơ khí 3 chấu	60	36-150	150	4,0
TMMA 80	Cơ khí 3 chấu	80	52-200	200	5,7
TMMA 120	Cơ khí 3 chấu	120	75-250	250	10,6
TMMA 75H	Thủy lực 3 chấu	75	52-200	200	7,0
TMMA 100H	Thủy lực 3 chấu	100	75-250	250	13,2
TMMR 80F	Cơ khí 2 chấu đảo chiều	40	41-83	98	1,0
TMMR 250F	Cơ khí 2 chấu đảo chiều	60	74-254	183	4,4
TMHP 10E	Thủy lực 3 chấu, 3 bộ chấu	100	75-280 (tùy bộ chấu)	110 / 160 / 200	14,5
TMBS 50E	Chân đế cơ khí (trục 7-50mm)	30	vòng bi ngoài tối đa 85	110	1,8
TMHC 110E	Chấu và chân đế (trục 20-100mm)	100	vòng bi ngoài tối đa 160	120-245	13,5

Bảng giá cảo vòng bi

Giá cảo vòng bi tính theo model, chưa VAT 8%, hàng chính hãng SKF có CO, CQ. Kho báo giá sau khi nhận mã cảo hoặc đường kính ngoài vòng bi cần kéo; mua nhiều bộ giá thấp hơn.

Bảng dưới ghi giá bán lẻ thị trường tra ngày 29/10/2026 theo model; nguồn không ghi rõ VAT thì coi là giá tham khảo, kho báo giá chính xác theo số lượng.

Model	Giá tham khảo (đồng)	Đơn vị
SKF TMMA 60	10.253.800	cái
SKF TMMA 80	12.869.300	cái
SKF TMMA 120	18.100.300	cái
SKF TMMA 75H/SET (cảo thủy lực)	27.601.600	cái

Chọn cảo vòng bi theo độ mở, lực kéo và tầm với

• Độ mở: đo đường kính ngoài chi tiết cần kéo, chọn cảo có độ mở lớn hơn: TMMA 60 tới 150mm, TMMA 80 tới 200mm, TMMA 120 tới 250mm.
• Lực kéo: vòng bi lắp chặt, gỉ cần 80 đến 120 kN hoặc thủy lực 75 đến 100 kN; việc nhẹ dùng TMMA 60 hay TMMR.
• Tầm với: so với khoảng từ đầu trục đến vòng bi, TMMA 60 là 150mm, TMMA 120 là 250mm; xa hơn dùng TMMR XL.
• Chỗ hẹp: chấu không luồn được thì dùng TMBS E hoặc tấm kéo TMMS.

Cách dùng cảo vòng bi đúng quy trình

1. Chọn cảo theo đường kính ngoài và tầm với, mở chấu bằng hai vòng đỏ (TMMA).
2. Cài chấu bám sâu sau vòng trong, đặt đầu vít vào tâm trục.
3. Đậy chăn bảo vệ TMMX (cỡ 210, 280, 350), đứng ngoài hướng kéo.
4. Xoáy vít đều tay hoặc bơm thủy lực tới khi vòng bi rời trục.

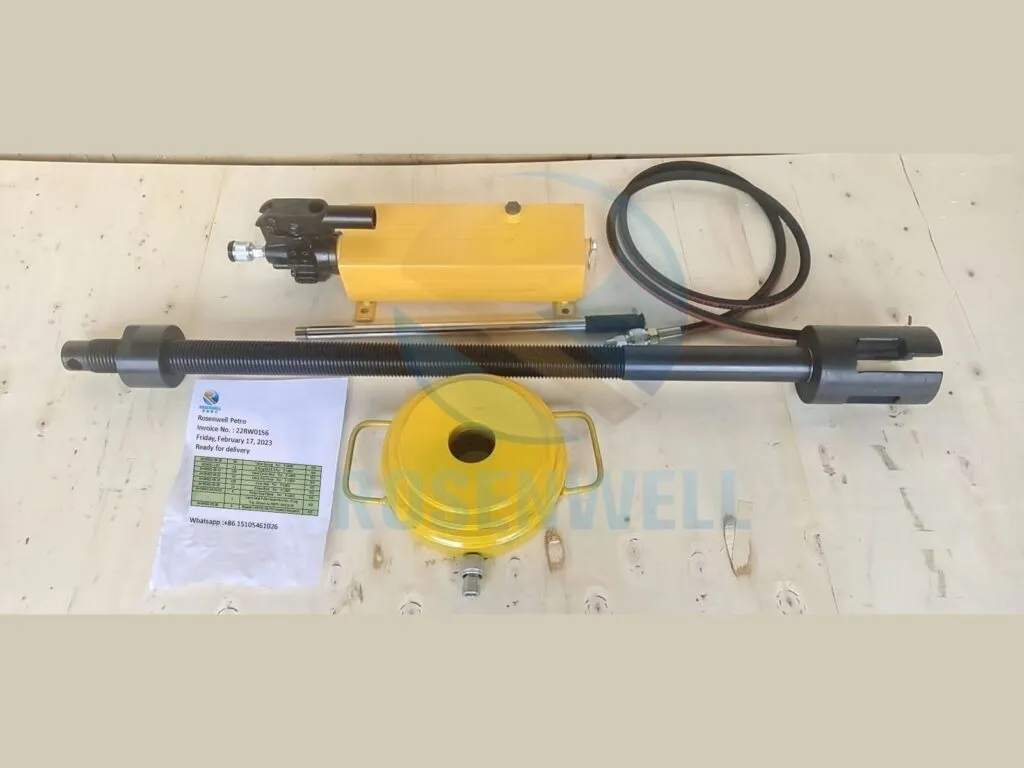

Cảo TMHP chạy bằng bơm tay TMJL 100 trong nhóm bơm thủy lực skf; vòng bi mới lỗ 10 đến 55mm lắp bằng dụng cụ đóng vòng bi TMFT.

Lỗi thường gặp khi dùng cảo vòng bi

Bốn lỗi hay gặp khi kéo vòng bi và cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Chấu trượt khỏi vòng bi	Chấu không bám sâu hoặc kéo lệch tâm	Dùng chấu tự khóa EasyPull, đặt đầu vít vào tâm trục, kẹp vào vòng trong
Chốt an toàn gãy	Lực kéo vượt định mức (TMMA 60 là 60 kN)	Thay chốt an toàn, đổi sang cảo lực lớn hơn
Vòng bi vỡ, mất vòng ngoài	Kéo qua vòng ngoài hoặc kẹp sai vòng	Kẹp phía sau vòng trong; không được thì dùng cảo chân đế hoặc tấm kéo 3 phần
Mảnh vỡ văng khi kéo	Vòng bi bung đột ngột khi vượt lực bám	Đậy chăn TMMX và đứng ngoài hướng kéo

Đặt cảo vòng bi theo model

Báo mã cảo hoặc đường kính ngoài vòng bi cần kéo; mất mã thì đo bằng thước cặp d, D, B rồi đối chiếu bảng tra kích thước vòng bi. Kho báo giá trong ngày, có CO, CQ, xuất hóa đơn VAT, giao toàn quốc; gửi ảnh qua Zalo. Cảo thuộc nhóm dụng cụ tháo lắp vòng bi.

Số liệu trên trang theo datasheet và hướng dẫn sử dụng SKF của từng mã.
