Căn chỉnh đồng tâm trục SKF TKSA 11, TKSA 41, căn puly TKBA, miếng căn TMAS

Dụng cụ căn chỉnh đồng tâm trục SKF đưa hai trục mô tơ và bơm (hoặc hộp số) về cùng một đường tâm bằng cảm biến TKSA, sai số dưới 0,5% ± 5 µm ở TKSA 41. Kho bán thêm laser TKBA căn puly, miếng căn TMAS dày từ 0,2mm và máy đo tần số để suy ra lực căng dây đai.

Căn chỉnh đồng tâm trục là gì, khác căn chỉnh puly thế nào

Căn chỉnh đồng tâm trục làm hai trục nối nhau trùng một đường tâm, cả độ lệch song song lẫn độ lệch góc. Căn chỉnh puly là việc khác: đưa hai puly đai hoặc đĩa xích về cùng mặt phẳng để dây đai SKF không mòn lệch một bên. Hai việc dùng hai nhóm dụng cụ riêng.

Các loại dụng cụ căn chỉnh đồng tâm trục, puly và đo lực căng đai

• TKSA 11: dùng điện thoại, 2 cảm biến tiệm cận cảm ứng không bị ánh nắng, khoảng đo 0 đến 185mm giữa hai giá, nặng 2,1 kg.

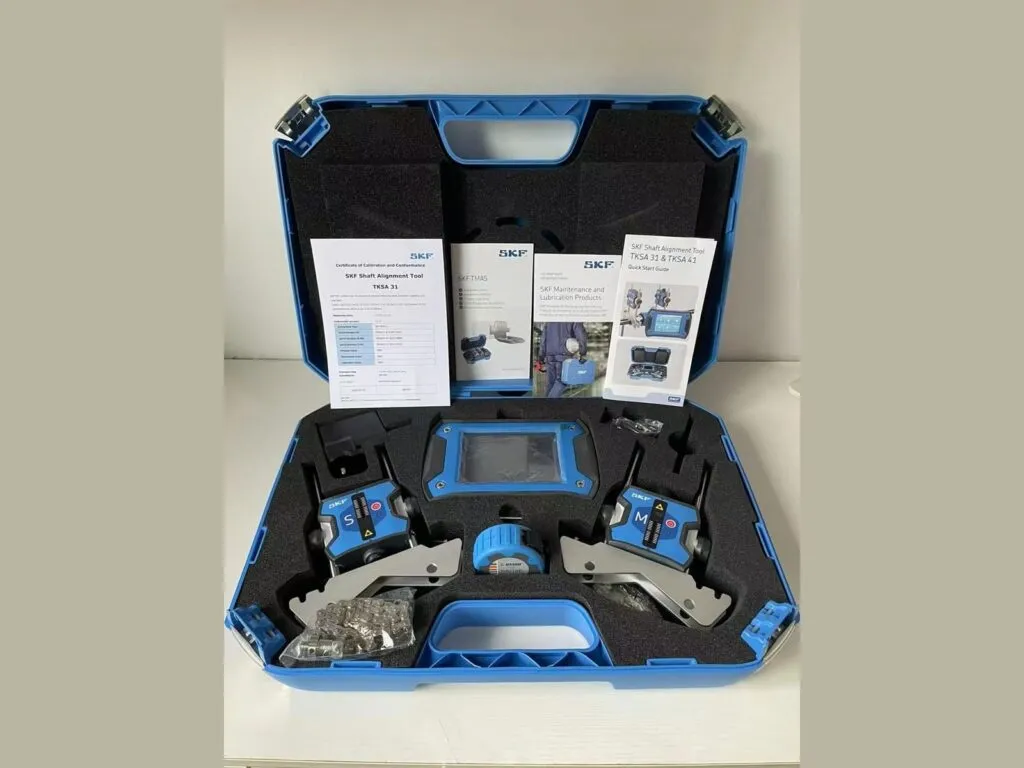

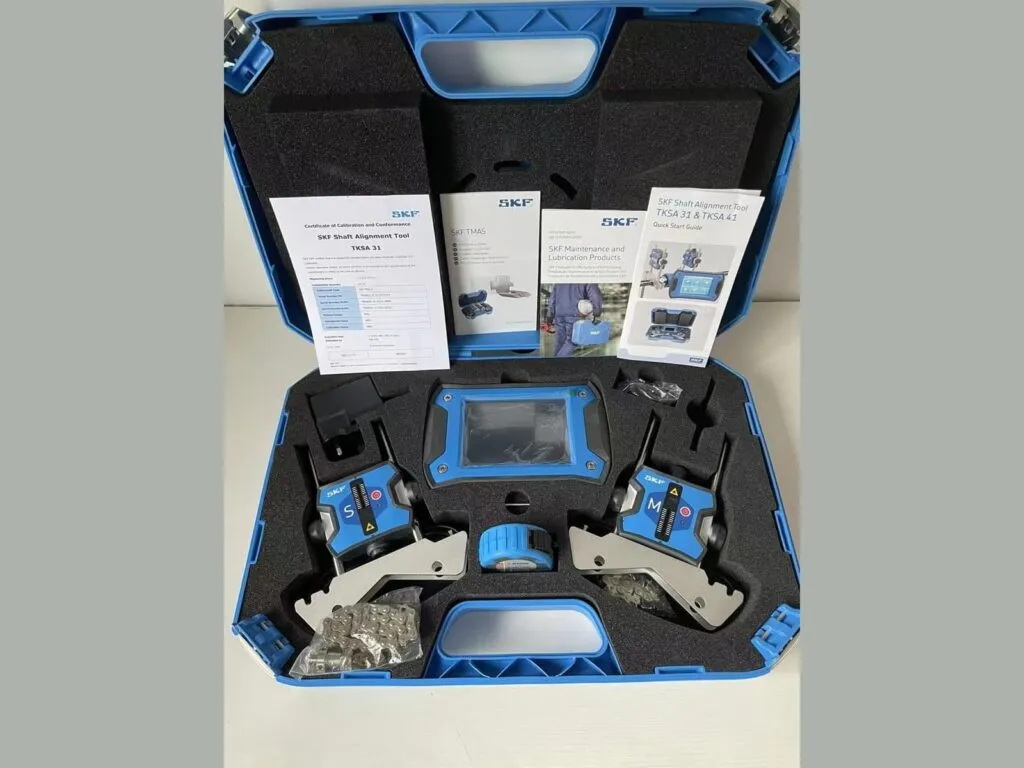

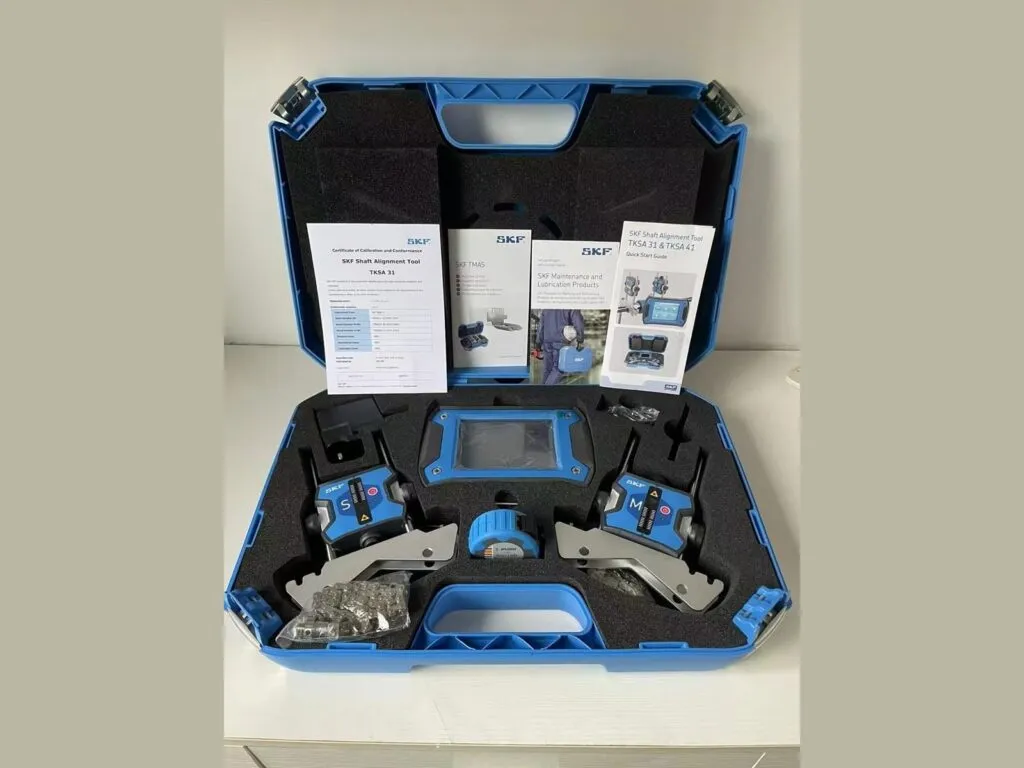

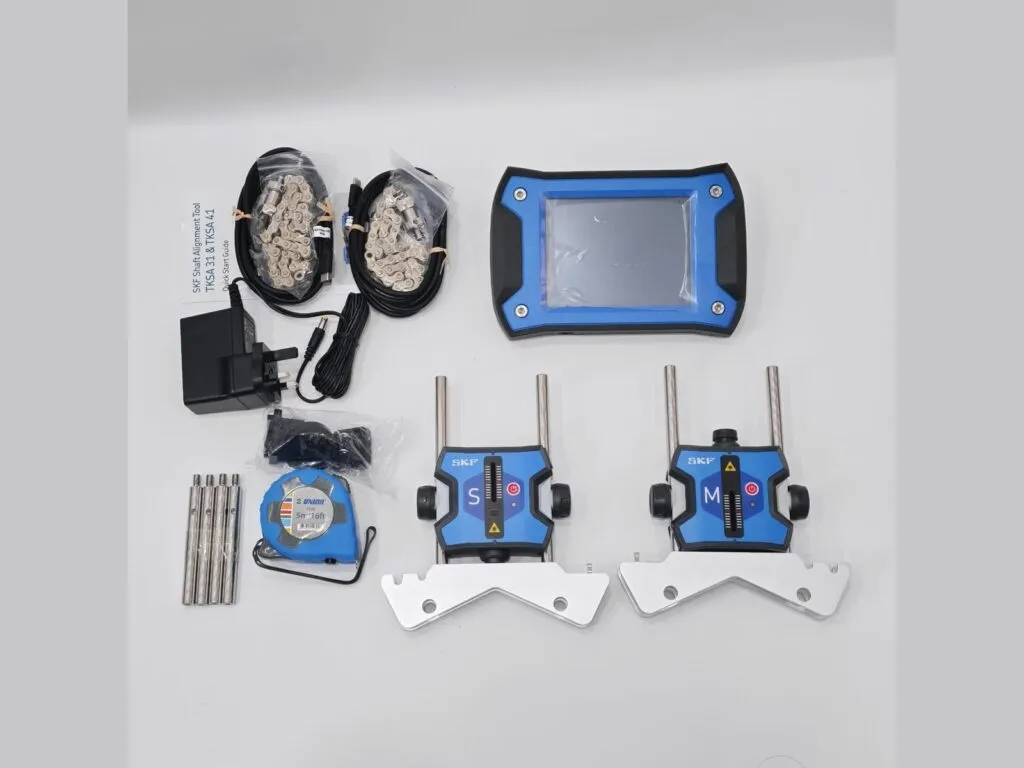

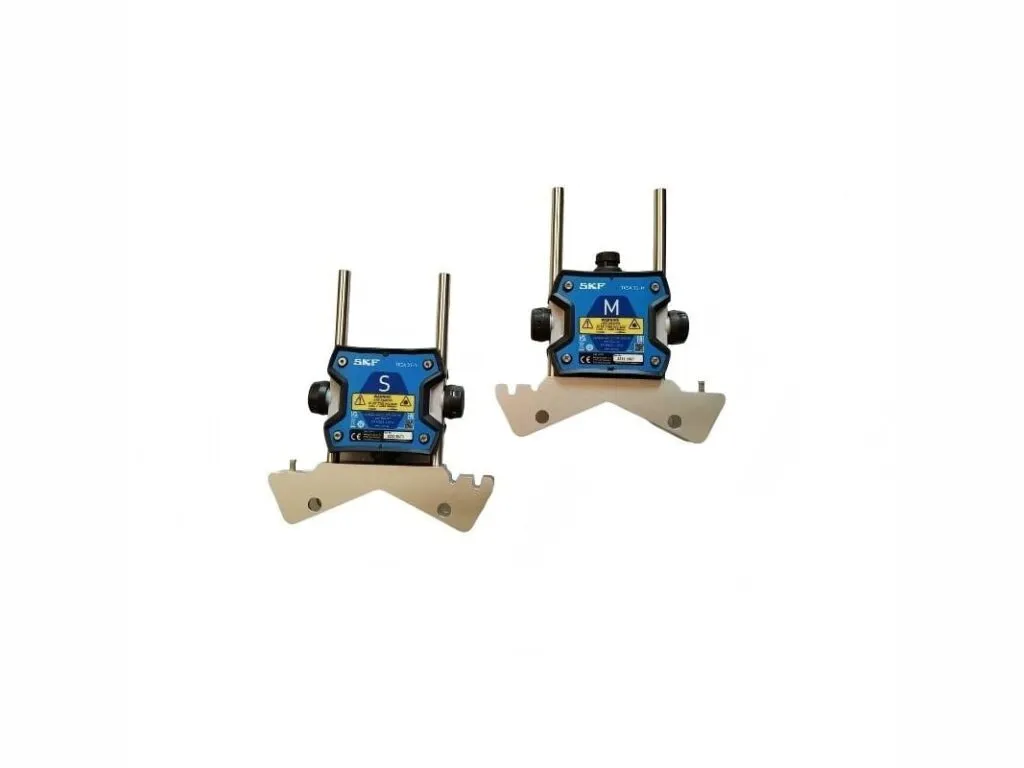

• TKSA 31 / 41: màn hình cảm ứng riêng; TKSA 41 có hai đầu đo không dây, màn 5,6 in, laser dòng cấp 2, đo 0,07 đến 4 m.
• TKSA 51 / 71: dùng ứng dụng trên điện thoại; TKSA 71 có đầu đo siêu nhỏ cho chỗ hẹp.
• TKBA 11, 21, 31, 40: căn puly và đĩa xích bằng laser, tầm 3 đến 6 m.
• Miếng căn TMAS: inox 304 dày từ 0,2mm, gói 10 miếng.
• PHL FM 10/400: đo tần số đai 10 đến 400 Hz bằng tia hồng ngoại.

Thông số kỹ thuật dụng cụ căn chỉnh đồng tâm trục SKF

Bảng nêu trục 20 đến 160mm, khoảng đo từ 0 đến 4.000mm và sai số của TKSA 11, TKSA 41, TKBA, TMAS theo tài liệu hãng SKF.

Thông số	Giá trị
TKSA 11: cảm biến, khoảng đo	2 cảm biến tiệm cận cảm ứng, thước nghiêng điện tử, Bluetooth 4.0 LE; 0 đến 185mm giữa hai giá
TKSA 11: sai số, hiển thị	Dưới 2%; độ phân giải 10 µm; đo 3 vị trí (9-12-3)
TKSA 11: trục, khớp nối	Trục 20 đến 160mm (320mm với xích nối dài); khớp nối cao tối đa khuyến nghị 55mm
TKSA 11: pin, nặng, độ bền	Pin 1.900 mAh chạy tới 18 giờ; 2,1 kg cả hộp; 0 đến 45 °C; IP 54 và IP 67
TKSA 41: cảm biến, khoảng đo	CCD 29mm, laser dòng cấp 2; thước nghiêng ±0,5°; 0,07 đến 4 m
TKSA 41: sai số	Dưới 0,5% ± 5 µm
TKSA 41: trục, khớp nối	Trục 20 đến 150mm (300mm với xích nối dài); khớp nối cao 105mm hoặc 195mm với thanh nối dài
TKSA 41: pin, nặng, độ bền	Đầu đo tới 16 giờ, màn hình tới 8 giờ; 4,75 kg; IP 54; màn cảm ứng 5,6 in; chứng nhận hiệu chuẩn 2 năm
TKBA 11 / 21 / 31	TKBA 11 và 21 laser đỏ tới 3 m; TKBA 31 laser xanh tới 6 m, dùng được ngoài trời nắng, kèm 3 thước kiểm tra căng đai và mòn
TKBA 40	Căn theo rãnh đai V, 4 cỡ chữ V đi kèm; tới 6 m; pin 2 viên AAA khoảng 20 giờ
TMAS 50-020	Dày 0,2mm; 50x50mm; gói 10 miếng; inox 304S31; 0,04 kg
TMAS 510	Bộ miếng căn hệ mét trong hộp 530x110x360mm; nặng 10,9 kg
PHL FM 10/400	Dải tần 10 đến 400 Hz; cảm biến hồng ngoại; kèm âm thoa kiểm tra hiệu chuẩn

Bảng tra model dụng cụ căn chỉnh thông dụng

Bảng gồm 8 model SKF thông dụng, ghi phạm vi trục và khoảng đo hoặc tầm laser theo tài liệu hãng.

Mã	Loại	Đường kính trục (mm)	Khoảng đo / tầm laser
TKSA 11	Căn trục (cảm biến tiệm cận)	20 đến 160	0 đến 185mm giữa hai giá
TKSA 41	Căn trục laser	20 đến 150	0,07 đến 4 m
TKBA 11	Căn puly (1 laser đỏ, 3 mục tiêu)	Không áp dụng	Tới 3 m
TKBA 21	Căn puly (2 laser đỏ)	Không áp dụng	Tới 3 m
TKBA 31	Căn puly (2 laser xanh)	Không áp dụng	Tới 6 m
TKBA 40	Căn rãnh đai V (laser đỏ)	Không áp dụng	Tới 6 m
TMAS 50-020	Gói 10 miếng căn inox	Không áp dụng	Dày 0,2mm; 50x50mm
PHL FM 10/400	Đo tần số, lực căng đai	Không áp dụng	10 đến 400 Hz

Báo giá dụng cụ căn chỉnh đồng tâm trục SKF

Giá bán lẻ tham khảo tính theo bộ, chưa VAT 8%, báo theo từng model vì mỗi bộ khác nhau về phụ kiện. Hàng chính hãng có CO/CQ, đơn nhiều bộ có giá thấp hơn.

Bảng dưới ghi giá bán lẻ thị trường tra ngày 29/10/2026 theo model; nguồn không ghi rõ VAT thì coi là giá tham khảo, kho báo giá chính xác theo số lượng.

Model	Giá tham khảo (đồng)	Đơn vị
SKF TKSA 41 (laser căn chỉnh đồng tâm trục)	132.737.000	bộ
SKF TKSA 31	96.862.200	bộ
SKF TKBA 21 – TKBA 31 (căn chỉnh puli, dây đai)	18.693.600 – 30.411.900	bộ

Chọn dụng cụ căn chỉnh đồng tâm trục theo đường kính trục và khoảng cách đo

Đường kính trục, độ cao khớp nối và khoảng cách giữa hai đầu đo quyết định model. TKSA 11 hợp trục 20 đến 160mm, khớp nối cao tới 55mm, khoảng cách tối đa 185mm. TKSA 41 hợp máy có khoảng cách xa, tới 4 m.

• Người mới, cần kết quả cơ bản: TKSA 11 dùng điện thoại. Cần báo cáo, đo tự do chỉ quay 90°: TKSA 41.
• Puly cách nhau tới 3 m: TKBA 11 hoặc 21; tới 6 m hoặc làm ngoài trời: TKBA 31; rãnh đai V khác bề rộng: TKBA 40.
• Chuẩn bị miếng căn mỏng 0,2mm (TMAS 50-020) để chỉnh độ cao chân máy.

Lỗi thường gặp khi căn chỉnh trục và puly

Bốn lỗi sau làm số đo nhảy hoặc máy vẫn rung sau khi căn, kèm cách xử lý.

Hiện tượng	Nguyên nhân	Cách xử lý
Số đo căn chỉnh nhảy lung tung	Giá lắp không chắc, khớp nối có độ rơ, nắng chiếu vào cảm biến laser	Siết xích giá; dùng TKSA 11 (cảm biến tiệm cận ít bị nắng); che nắng khi dùng laser
Căn xong vẫn rung do chân mềm	Chân máy không phẳng	Kiểm tra chân mềm (soft foot) trước, TKSA 31 và 41 có chức năng này; chèn miếng căn TMAS đúng độ dày
Puly thẳng mặt nhưng đai mòn một bên	Căn theo mặt puly khác bề rộng	Dùng TKBA 40 căn theo rãnh đai
Đai trượt hoặc căng quá	Lực căng không đúng	Đo tần số bằng PHL FM 10/400, chỉnh theo giá trị tính từ khối lượng đai và chiều dài nhịp

Sau khi căn chỉnh, thay vòng bi mới bằng dụng cụ đóng vòng bi đúng mặt vành giúp trục không bị lệch trở lại. Truyền động xích dùng chung quy trình căn đĩa xích với xích tải SKF.

Đặt dụng cụ theo model và cỡ trục

Gửi kho đường kính trục, độ cao khớp nối và khoảng cách hai đầu đo qua Zalo, kho đề xuất model. Báo giá trong ngày, hàng chính hãng có CO/CQ, xuất hóa đơn VAT và giao toàn quốc. Nhóm liên quan nằm ở dụng cụ tháo lắp vòng bi.
