Vòng bi chặn 511, 512, 513 một chiều và 522 hai chiều, d 10 đến 160mm

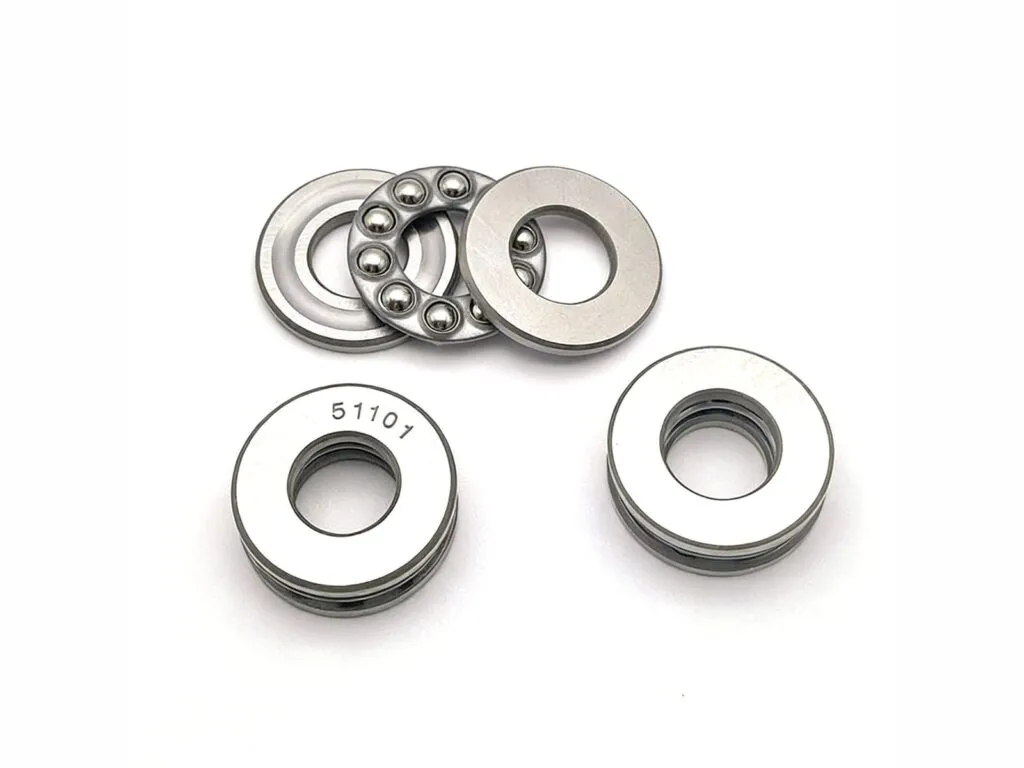

Vòng bi chặn (ổ bi chặn, bạc chặn trục) gồm vòng trục, vòng gối và dãy bi giữa hai vòng, chỉ chịu tải dọc trục, không chịu tải hướng kính. NSK 51105 cỡ 25x42x11mm có Ca 19,7 kN. Loại một chiều 511 đến 514, hai chiều 522, 523.

Vòng bi chặn là gì, khác vòng bi tiếp xúc góc thế nào

Khác vòng bi tiếp xúc góc ở chỗ không chịu được tải hướng kính. Loại một chiều giữ tải dọc trục một phía, loại hai chiều giữ cả hai phía. Dải d 10 đến 160mm, D 24 đến 200mm.

Các loại vòng bi chặn theo dãy 511, 512, 513, 514 và 522, 523

Cùng d 25mm, tải Ca tăng 19,7, 28, 36 rồi 56 kN từ dãy 511 đến 514 (số NSK).

• Dãy 511, một chiều: cỡ nhẹ; 51105 có D 42, T 11mm, C0a 37 kN.
• Dãy 512, một chiều: cỡ trung; 51205 có D 47, T 15mm, C0a 50,5 kN.
• Dãy 513, một chiều: cỡ nặng; 51305 có D 52, T 18mm, C0a 61,5 kN.
• Dãy 514, một chiều: cỡ rất nặng; 51405 có D 60, T 24mm, C0a 89,5 kN, nặng 0,334 kg.
• Dãy 522, 523, hai chiều: hai dãy bi, vòng trục ở giữa; 52205 có d2 20, d 25mm, Ca 28 kN như 51205.
• Mặt tựa cầu: mã 532 đến 534 (một chiều) và 542 đến 544 (hai chiều) có vòng đệm tựa cầu bù lệch tâm.

Thông số kỹ thuật vòng bi chặn

Dòng gồm 55 mã dãy 511, 512, 513, 522, d 10 đến 160mm, D 24 đến 200mm. Số tải, tốc độ là của NSK (catalogue E1102m); số SKF khác nên không thay lẫn.

Thông số	Giá trị
Đường kính trong d	10 đến 160 mm
Đường kính ngoài D	24 đến 200 mm
Số mã trong bảng	55 mã, 4 nhóm: dãy 511, 512, 513 và 522

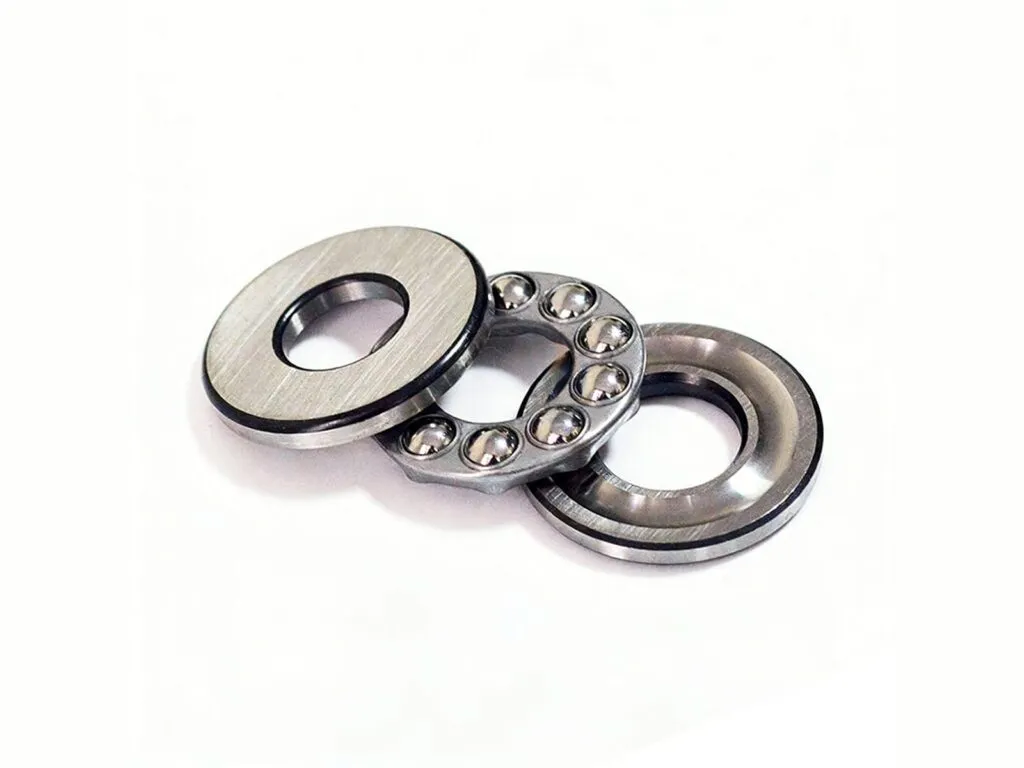

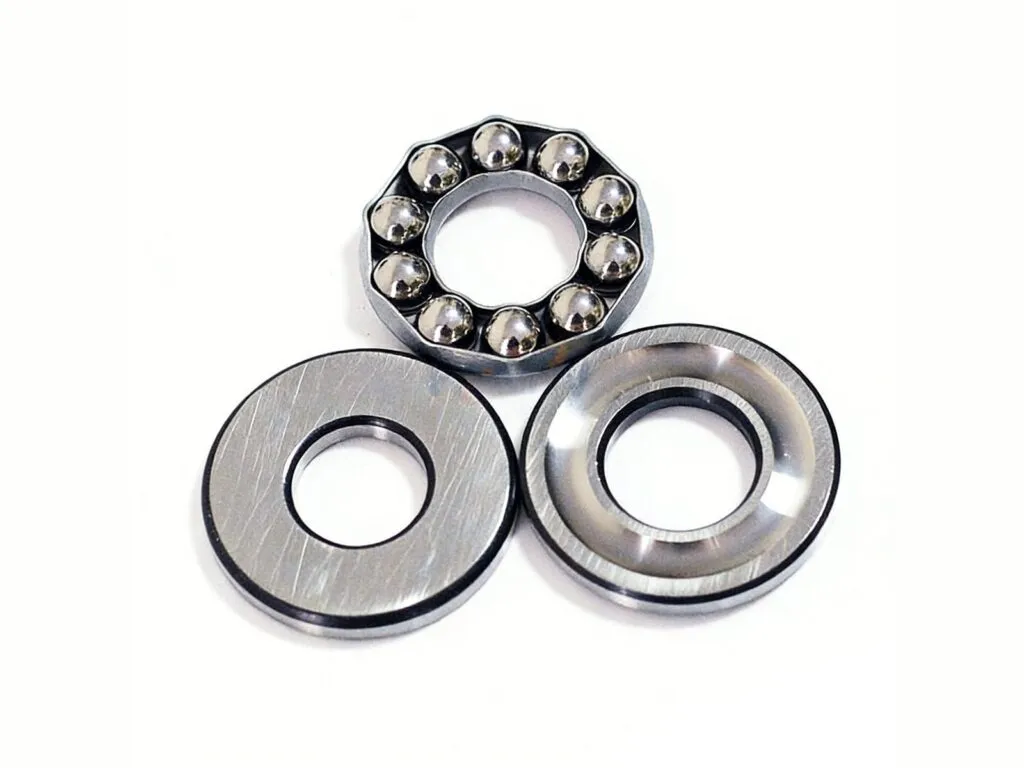

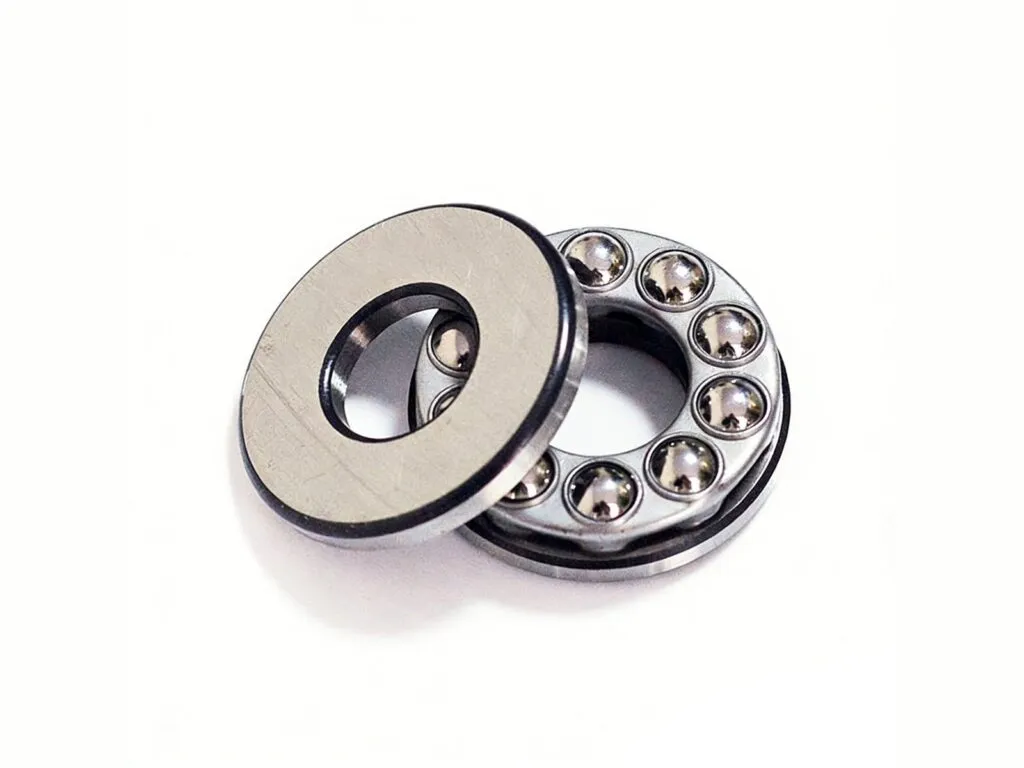

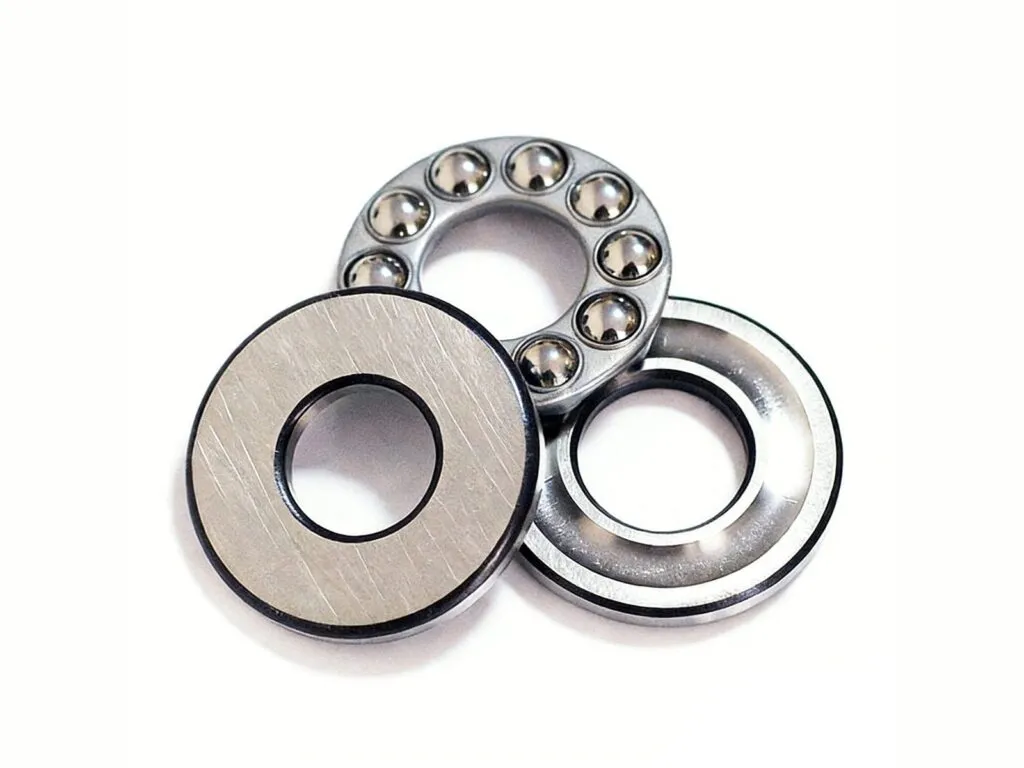

Cấu tạo	Vòng trục bám trục, vòng gối bám gối, bi và vòng cách; mặt vòng gối phẳng hoặc mặt cầu tựa vòng đệm
Khả năng chịu tải	Chỉ tải dọc trục, không chịu tải hướng kính
Các dãy của NSK	Một chiều: 511, 512, 513, 514 (mặt phẳng), 532, 533, 534 (mặt cầu). Hai chiều: 522, 523, 524 (mặt phẳng), 542, 543, 544 (mặt cầu)
Vòng cách	Thép dập cho 51100 đến 51152X, 51200 đến 51236X, 51305 đến 51336X, 51405 đến 51418X; đồng thau gia công cho cỡ lớn hơn
Tải dọc trục tối thiểu	Luôn cần một tải dọc trục nhất định để bi không trượt trên rãnh lăn
Ký hiệu Ca, C0a	Ca tải dọc trục động cơ bản; C0a tải dọc trục tĩnh cơ bản (không có Cr)
51105 (NSK)	25x42x11 mm; Ca 19,7 kN; C0a 37 kN; mỡ 4.800, dầu 7.100 vòng/phút
51205 (NSK)	25x47x15 mm; Ca 28 kN; C0a 50,5 kN; mỡ 3.800, dầu 5.600 vòng/phút
51305 (NSK)	25x52x18 mm; Ca 36 kN; C0a 61,5 kN; mỡ 3.200, dầu 5.000 vòng/phút
51405 (NSK)	25x60x24 mm; Ca 56 kN; C0a 89,5 kN; mỡ 2.600, dầu 4.000 vòng/phút; 0,334 kg
52205 hai chiều (NSK)	d2 20, d 25, D 47, T1 28 mm; Ca 28 kN; C0a 50,5 kN; mỡ 3.400, dầu 5.300 vòng/phút; 0,213 kg
51406 (NSK)	Vòng cách thép dập, cấp ISO Normal, mặt tựa phẳng

Tải trọng và tốc độ vòng bi chặn mã thông dụng

NSK một chiều 511 đến 514, mặt tựa phẳng, vòng cách thép dập; chỉ ghi tải dọc trục (kN), tốc độ vòng/phút.

Mã (NSK)	d (mm)	D (mm)	T chiều cao (mm)	Ca tải dọc trục động (kN)	C0a tải dọc trục tĩnh (kN)	Tốc độ giới hạn bôi mỡ (vòng/phút)	Tốc độ giới hạn bôi dầu (vòng/phút)
51105	25	42	11	19,7	37	4.800	7.100
51108	40	60	13	27,1	63	3.600	5.300
51110	50	70	14	29	75,5	3.200	4.800
51205	25	47	15	28	50,5	3.800	5.600
51208	40	68	19	47,5	98,5	2.800	4.300
51210	50	78	22	49	111	2.400	3.600
51305	25	52	18	36	61,5	3.200	5.000
51308	40	78	26	70	135	2.200	3.400
51310	50	95	31	97,5	202	1.800	2.800
51405	25	60	24	56	89,5	2.600	4.000
51406	30	70	28	73	126	2.200	3.400
51408	40	90	36	103	188	1.700	2.600
51410	50	110	43	147	288	1.400	2.200

Loại hai chiều 522, 523 của NSK, mặt tựa phẳng; d2 là lỗ vòng trục, d là lỗ vòng gối.

Mã (NSK)	d2 lỗ vòng trục (mm)	d lỗ vòng gối (mm)	D (mm)	T1 chiều cao (mm)	Ca tải dọc trục động (kN)	C0a tải dọc trục tĩnh (kN)	Tốc độ giới hạn bôi mỡ (vòng/phút)	Tốc độ giới hạn bôi dầu (vòng/phút)	Khối lượng (kg)
52205	20	25	47	28	28	50,5	3.400	5.300	0,213
52305	20	25	52	34	36	61,5	3.000	4.500	0,324
52206	25	30	52	29	29,5	58	3.200	5.000	0,254
52306	25	30	60	38	43	78,5	2.600	4.000	0,483
52207	30	35	62	34	39,5	78	2.800	4.300	0,406
52307	30	35	68	44	56	105	2.400	3.600	0,71
52208	30	40	68	36	47,5	98,5	2.600	3.800	0,543
52209	35	45	73	37	48	105	2.400	3.600	0,606
52309	35	45	85	52	80,5	163	1.900	2.800	1,28
52210	40	50	78	39	49	111	2.400	3.400	0,697
52310	40	50	95	58	97,5	202	1.700	2.600	1,78

Bảng tra kích thước vòng bi chặn

Bảng gồm d, D và chiều cao (mm) của 55 mã gốc, chia 4 nhóm dãy 511, 512, 513, 522, kích thước theo catalogue SKF. Bảng tóm xem nhanh, bảng đủ liệt kê từng mã.

Nhóm	Dải d (mm)	Dải H (mm)	Số mã	Mã mẫu
Dãy 511	10 – 160	9 – 31	22	51100, 51101, 51102
Dãy 512	12 – 120	11 – 39	21	51201, 51202, 51203
Dãy 513	25 – 110	18 – 63	11	51305, 51306, 51307
Dãy 522	70 – 70	55 – 55	1	52217

Nhóm	Mã	d (mm)	H (mm)	Biến thể có sẵn
Dãy 511	51100	10	9	hở
Dãy 511	51101	12	9	hở
Dãy 511	51102	15	9	hở
Dãy 511	51103	17	9	hở
Dãy 511	51104	20	10	hở
Dãy 511	51105	25	11	hở
Dãy 511	51106	30	11	hở
Dãy 511	51107	35	12	hở
Dãy 511	51108	40	13	hở
Dãy 511	51109	45	14	hở
Dãy 511	51110	50	14	hở
Dãy 511	51111	55	16	hở
Dãy 511	51112	60	17	hở
Dãy 511	51113	65	18	hở
Dãy 511	51114	70	18	hở
Dãy 511	51115	75	19	hở
Dãy 511	51117	85	19	hở
Dãy 511	51118	90	22	hở
Dãy 511	51120	100	25	hở
Dãy 511	51124	120	25	hở
Dãy 511	51128	140	31	hở
Dãy 511	51132	160	31	M
Dãy 512	51201	12	11	hở
Dãy 512	51202	15	12	hở
Dãy 512	51203	17		hở
Dãy 512	51204	20	14	hở
Dãy 512	51205	25	15	hở
Dãy 512	51206	30	16	hở
Dãy 512	51207	35	18	hở
Dãy 512	51208	40	19	hở
Dãy 512	51209	45	20	hở
Dãy 512	51210	50	22	hở
Dãy 512	51211	55	25	hở
Dãy 512	51212	60	26	hở
Dãy 512	51213	65		hở
Dãy 512	51214	70		hở
Dãy 512	51215	75	27	hở
Dãy 512	51216	80	28	hở
Dãy 512	51217	85		hở
Dãy 512	51218	90	35	hở
Dãy 512	51220	100		hở
Dãy 512	51222	110	38	hở
Dãy 512	51224	120	39	hở
Dãy 513	51305	25	18	hở
Dãy 513	51306	30	21	hở
Dãy 513	51307	35	24	hở
Dãy 513	51308	40	26	hở
Dãy 513	51309	45	28	hở
Dãy 513	51310	50	31	hở
Dãy 513	51316	80		hở
Dãy 513	51317	85		hở
Dãy 513	51318	90	50	hở
Dãy 513	51320	100	55	hở
Dãy 513	51322	110	63	M
Dãy 522	52217	70	55	hở

• Đọc đủ 5 chữ số: hai chữ đầu là dãy, hai chữ cuối là lỗ (05 là 25mm).
• 51105 và 51205 cùng d 25mm nhưng D 42 và 47mm, T 11 và 15mm.
• Cách đọc hậu tố ở ký hiệu vòng bi.

Bảng giá vòng bi chặn

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, hàng chính hãng có CO, CQ và vòng bi HRB. Mua số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 511	51100	từ 171.000
Dãy 511	51101	từ 178.000
Dãy 511	51102	từ 176.000
Dãy 511	51103	từ 178.000
Dãy 511	51104	từ 179.000
Dãy 511	51105	từ 191.000
Dãy 511	51106	từ 212.000
Dãy 511	51107	từ 226.000
Dãy 511	51108	từ 264.000
Dãy 511	51109	từ 301.000
Dãy 511	51110	từ 321.000
Dãy 511	51111	từ 458.000
Dãy 511	51112	từ 509.000
Dãy 511	51113	từ 551.000
Dãy 511	51114	từ 602.000
Dãy 511	51115	từ 823.000
Dãy 511	51117	từ 1.000.000
Dãy 511	51118	từ 1.209.000
Dãy 511	51120	từ 1.880.000
Dãy 512	51201	từ 249.000
Dãy 512	51202	từ 252.000
Dãy 512	51203	từ 254.000
Dãy 512	51204	từ 257.000
Dãy 512	51205	từ 268.000
Dãy 512	51206	từ 297.000
Dãy 512	51207	từ 380.000
Dãy 512	51208	từ 513.000
Dãy 512	51209	từ 571.000
Dãy 512	51210	từ 637.000
Dãy 512	51211	từ 876.000
Dãy 512	51212	từ 958.000
Dãy 512	51213	từ 1.097.000
Dãy 512	51214	từ 1.151.000
Dãy 512	51215	từ 1.278.000
Dãy 512	51216	từ 1.434.000
Dãy 512	51217	từ 1.843.000
Dãy 512	51218	từ 2.195.000
Dãy 512	51220	từ 2.919.000
Dãy 512	51222	từ 3.636.000
Dãy 513	51305	từ 452.000
Dãy 513	51306	từ 499.000
Dãy 513	51307	từ 625.000
Dãy 513	51308	từ 752.000
Dãy 513	51309	từ 882.000
Dãy 513	51310	từ 1.216.000
Dãy 513	51318	từ 4.953.000
Dãy 513	51320	từ 6.453.000

Cách chọn vòng bi chặn theo chiều tải, dãy và tốc độ

Chỉ có tải dọc trục thì chọn vòng bi chặn. Có thêm tải hướng kính thì dùng vòng bi tiếp xúc góc, hoặc vòng bi tiếp xúc 4 điểm khi tải dọc trục hai chiều lớn.

• Chiều tải: tải đảo chiều thì chọn hai chiều; 52205 giữ cả hai phía với Ca 28 kN.
• Dãy: chọn theo gối, cùng d 25mm có D 42, 47, 52, 60mm.
• Tốc độ: thấp; 51105 bôi mỡ 4.800 vòng/phút, 51310 chỉ 1.800. Trục quay nhanh nên đổi sang vòng bi tiếp xúc góc.
• Tải tối thiểu: phải luôn có tải dọc trục, nếu không bi trượt.

Lỗi thường gặp ở vòng bi chặn và cách xử lý

Bốn lỗi thường gặp nằm ở tải tối thiểu, tải hướng kính, chiều lắp và nhầm dãy.

Hiện tượng	Nguyên nhân	Cách xử lý
Vòng bi nóng, bi trượt khi chạy không tải	Thiếu tải dọc trục tối thiểu nên bi không lăn	Tạo tải dọc trục tối thiểu bằng lò xo, hoặc chọn dãy nhẹ hơn
Vỡ vòng cách khi trục chạy lệch	Ổ chịu thêm tải hướng kính hoặc trục lệch tâm	Không để tải hướng kính tác dụng; trục lệch tâm dùng loại mặt cầu 532 đến 534
Lắp ngược, vòng gối thành vòng trục	Vòng trục có lỗ nhỏ hơn, vòng gối có đường kính trong lớn hơn	Vòng trục bám trục, vòng gối bám lỗ gối; kiểm tra lỗ trước khi đóng
Đặt 51105 mà nhận 51205	Cùng d 25mm nhưng D 42 so với 47mm, T 11 so với 15mm	Đọc đủ 5 chữ số của mã

Đặt hàng theo mã in trên vành

Đọc mã 5 chữ số in trên vòng bi cũ hoặc gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng có CO, CQ, xuất VAT, giao toàn quốc. Cả nhóm nằm ở vòng bi chặn và tiếp xúc góc; cỡ đã biết thì tra bảng tra kích thước vòng bi.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước vòng bi chặn theo ISO 104, dung sai theo ISO 199, tải trọng động theo ISO 281.
