Vòng bi 6300 dãy 63, 623, 630, 64, loại 2Z, 2RS, C3

Vòng bi 6300 (bạc đạn 6300, vòng bi 63xx, dãy nặng) là vòng bi cầu một dãy rãnh sâu dãy trung bình nặng cho trục 10 đến 220 mm. Cùng d 25 mm, 6305 có D 62 mm và Cr 22,6 kN theo catalogue NSK, gấp 1,47 lần 6205. Kho có bản chính hãng CO, CQ và HRB.

Vòng bi 6300 là gì, khác 6200 thế nào

Dãy 63 gồm 63xx, 623xx rộng hơn, 630xx hẹp hơn và 64xx nặng hơn. So với vòng bi 6200, tải tăng 1,2 đến 1,8 lần cùng lỗ trục: 6304 Cr 17,5 kN so với 6204 Cr 14,1 kN; 6310 Cr 68 kN so với 6210 Cr 38,5 kN. Đổi lại 6308 (40x90x23 mm) nặng 0,636 kg, 6208 nặng 0,366 kg.

Các loại vòng bi 6300 theo kiểu che chắn và hậu tố

Hậu tố đứng sau 63xx quyết định độ kín và khe hở; ký hiệu vòng bi giải thích đầy đủ từng nhóm chữ.

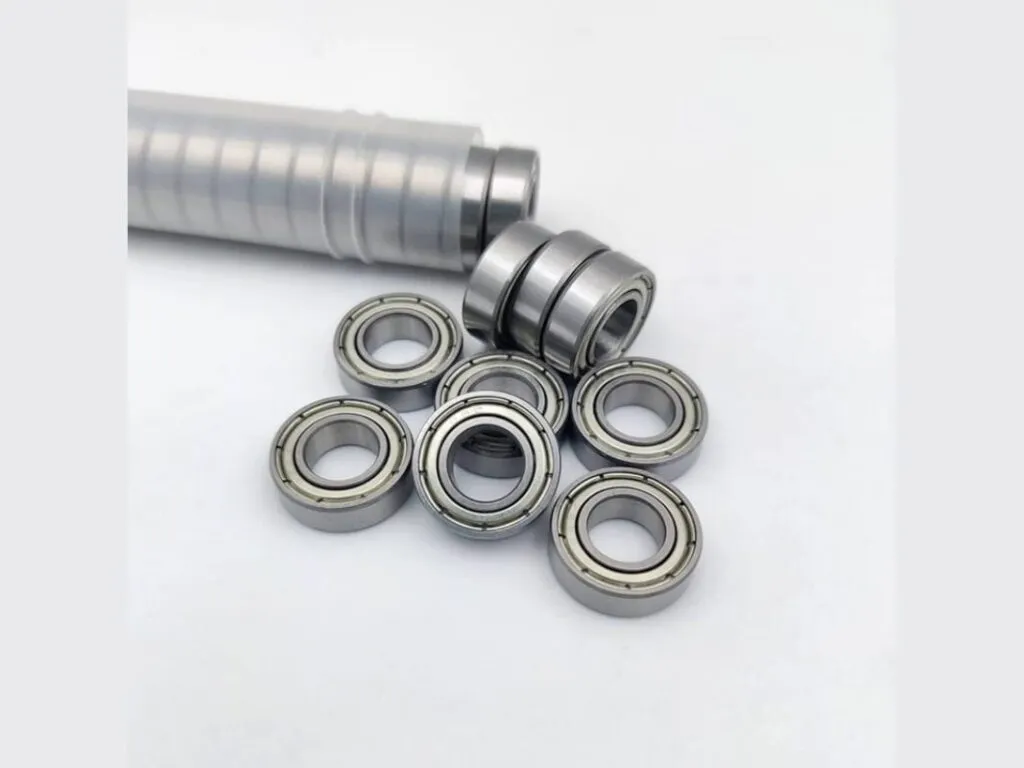

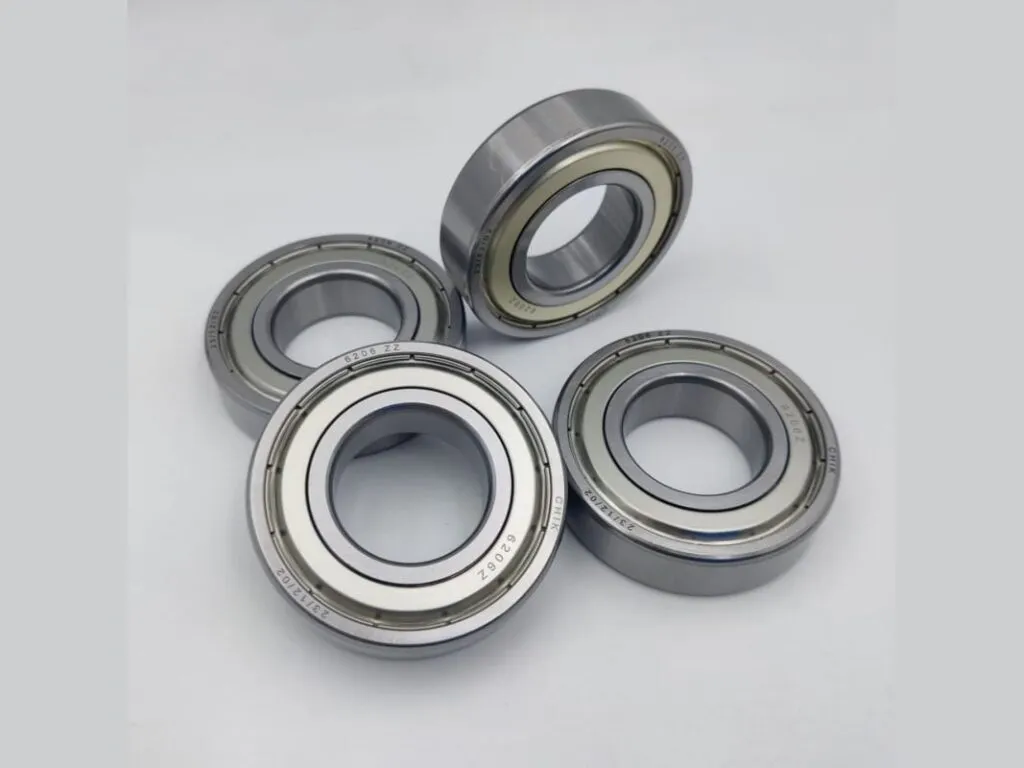

• 2Z (ZZ): nắp thép hai bên, ma sát thấp, không chịu nước (NSK).

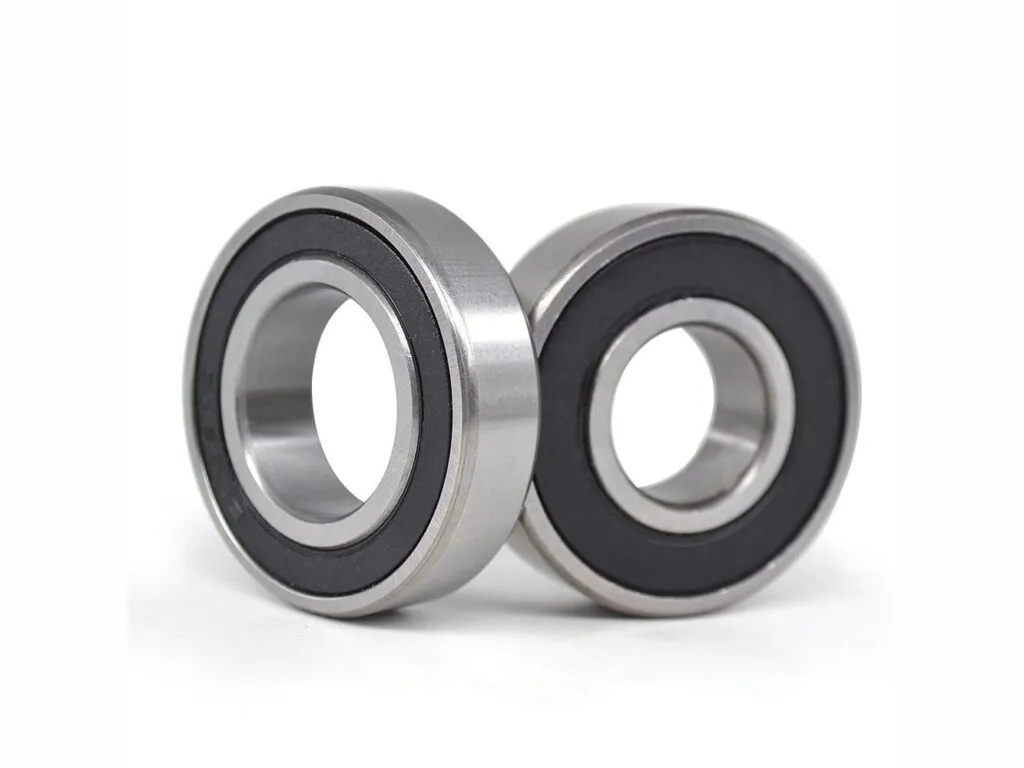

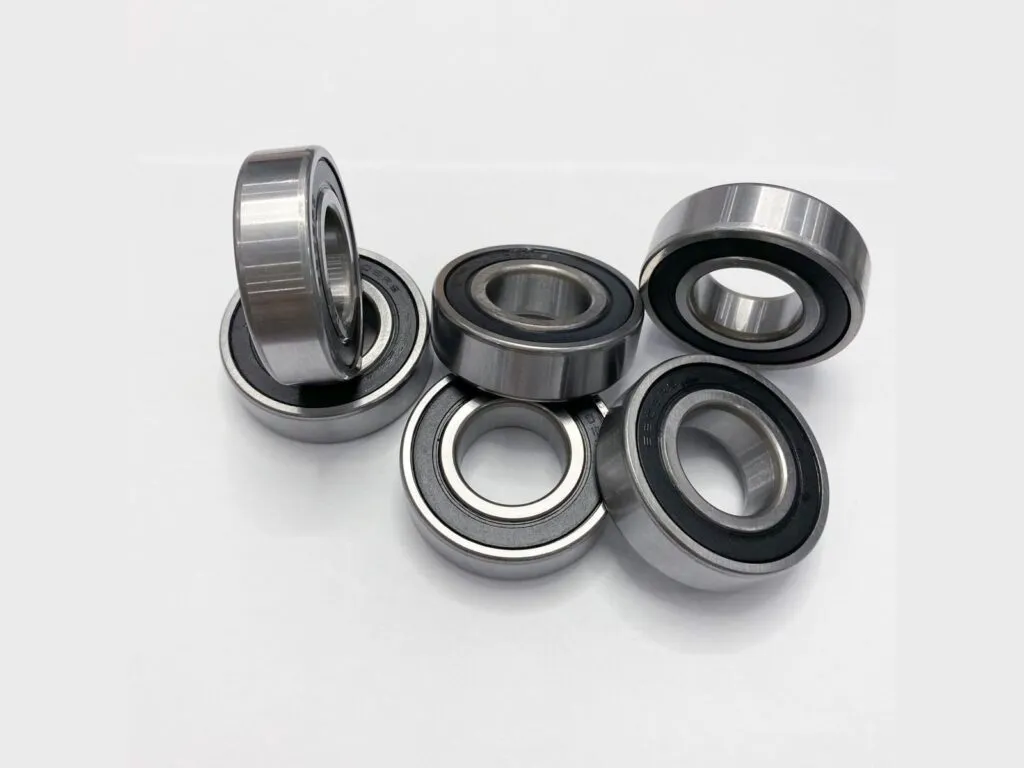

• 2RS1, 2RSH, 2RS, DDU: phớt cao su NBR tiếp xúc, chắn bụi và nước bắn, -10 đến +100 °C với NSK DDU.
• Z, RS, 2RZ, VV: che một bên, hoặc phớt không chạm vòng trong (2RZ tương ứng VV của NSK).
• N, NR: vòng ngoài có rãnh, NR có kèm vòng hãm.
• C3, C4: khe hở hướng kính lớn hơn thường, hợp mô tơ chạy nóng.
• TN9, M, W, E2: vòng cách polyamide, vòng cách đồng (NSK từ 6334), bản inox, dòng tiết kiệm điện SKF.

Chữ E không cùng nghĩa: ở NSK, E là cấp ồn thấp đặt sau khe hở (6304 C3 E); ở SKF, E chỉ thiết kế gia cường tăng tải (6305 ETN9).

Thông số kỹ thuật vòng bi 6300

Dãy 63 theo catalogue NSK có d chuẩn từ 10 đến 280 mm, làm việc -10 đến +110 °C với nắp ZZ.

Thông số	Giá trị
Kết cấu	Một dãy bi rãnh sâu, chịu tải hướng kính và dọc trục hai chiều, không tháo rời
Dải d chuẩn dãy 63	10 đến 280 mm
Vật liệu vòng và bi	Thép chrome carbon cao SUJ2 tôi, ram
Vòng cách mặc định	Thép dập; polyamide (TN9) cho tốc độ cao; đồng (M) cho cỡ lớn
Nhiệt độ, nắp ZZ và phớt VV	-10 đến +110 °C
Nhiệt độ, SKF/MRC	-40 đến +100 °C, ngắn hạn 120 °C
Khe hở d 30 đến 40 mm (6306 đến 6308)	CN 6 đến 20 µm; C3 15 đến 33 µm; C4 28 đến 46 µm
Khe hở d 40 đến 50 mm (6309, 6310)	CN 6 đến 23 µm; C3 18 đến 36 µm
Cấp chính xác	Normal (P0) không ghi trên vòng bi; P6, P5 ghi sau mã
Tải dọc trục tối đa (SKF/MRC)	Không quá 0,5 x C0 với dãy 63, 64
Cỡ lẻ 63/22	22x56x16 mm, Cr 20,2 kN, C0r 9,25 kN, bôi mỡ 13.000 vòng/phút
Dãy 630xx hẹp: 63003-2RS1 (SKF/MRC)	17x35x14 mm, Cr 6,05 kN, giới hạn 13.000 vòng/phút
Bản che 6303-2Z (SKF/MRC)	17x47x14 mm, Cr 14,3 kN, giới hạn 17.000 vòng/phút; NSK 6303 hở Cr 15,0 kN
Khối lượng theo cỡ	6300: 0,052 kg; 6305: 0,235 kg; 6308: 0,636 kg; 6310: 1,06 kg

Tải trọng và tốc độ vòng bi 6300 mã thông dụng

Theo catalogue NSK, mã hở 6300 đến 6310; bản ZZ, DDU cùng Cr, C0r và thấp hơn về tốc độ giới hạn.

Mã (NSK)	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ bôi mỡ (vòng/phút)	Tốc độ bôi dầu (vòng/phút)	Khối lượng (kg)
6300	10	35	11	8,9	3,45	26.000	30.000	0,052
6301	12	37	12	10,7	4,2	24.000	28.000	0,06
6302	15	42	13	12,6	5,45	19.000	24.000	0,083
6303	17	47	14	15	6,65	17.000	20.000	0,113
6304	20	52	15	17,5	7,9	16.000	19.000	0,145
6305	25	62	17	22,6	11,2	13.000	16.000	0,235
6306	30	72	19	29,3	15	11.000	13.000	0,345
6307	35	80	21	36,5	19,2	10.000	12.000	0,464
6308	40	90	23	45	24	9.000	11.000	0,636
6309	45	100	25	58,5	32	7.500	9.500	0,829
6310	50	110	27	68	38,5	7.100	8.500	1,06

Bảng tra kích thước vòng bi 6300

Bảng tra gồm d, D, B (mm) của 63 mã gốc, chia bốn nhóm Dãy 623, Dãy 63, Dãy 630, Dãy 64, d từ 10 đến 220 mm; kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 623	12 – 60	37 – 130	11	62301, 62302, 62303
Dãy 63	10 – 220	35 – 460	30	6300, 6301, 6302
Dãy 630	12 – 40	28 – 68	7	63001, 63003, 63004
Dãy 64	17 – 90	62 – 225	15	6403, 6404, 6405

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
Dãy 623	62301	12	37	17	2RS1
Dãy 623	62302	15	42	17	2RS1
Dãy 623	62303	17	47	19	2RS1
Dãy 623	62304	20	52	21	2RS1
Dãy 623	62305	25	62	24	2RS1
Dãy 623	62306	30	72	27	2RS1
Dãy 623	62307	35	80	31	2RS1
Dãy 623	62308	40	90	33	2RS1
Dãy 623	62309	45	100	36	2RS1
Dãy 623	62310	50	110	40	2RS1
Dãy 623	62312	60	130	46	2RS1
Dãy 63	6300	10	35	11	hở, 2RSH, 2Z, 2Z/C3
Dãy 63	6301	12	37	12	hở, 2RSH, 2Z, 2Z/C3, E2 tiết kiệm điện, 2Z/C3
Dãy 63	6302	15	42	13	hở, 2RSH, 2Z, 2Z/C3, C3, E2 tiết kiệm điện, 2Z/C3
Dãy 63	6303	17	47	14	hở, 2RSH, 2RSH/C3, 2Z, 2Z/C3, W inox, 2RS1
Dãy 63	6304	20	52	15	hở, 2RSH, 2RSH/C3, 2Z, 2Z/C3, C3
Dãy 63	6305	25	62	17	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3
Dãy 63	63/28	28	68	18	C3
Dãy 63	6306	30	72	19	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, Z, C3, E2 tiết kiệm điện, 2Z/C3
Dãy 63	6307	35	80	21	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3, NR
Dãy 63	6308	40	90	23	hở, NR, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3, E2 tiết kiệm điện, 2Z/C3
Dãy 63	6309	45	100	25	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C3WT, 2Z/C4, 2Z/C5, Z/C3, C3
Dãy 63	6310	50	110	27	hở, M/C3, NR, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3
Dãy 63	6311	55	120	29	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3, C4
Dãy 63	6312	60	130	31	hở, NR, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3, C4
Dãy 63	6313	65	140	33	hở, NR, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3, C4
Dãy 63	6314	70	150	35	hở, M/C3VL0241INSOCOAT, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3, C4
Dãy 63	6315	75	160	37	hở, M/C3, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3
Dãy 63	6316	80	170	39	hở, M/C3, 2RS1, 2RS1/C3, 2Z, 2Z/C3, 2Z/C4, C3, C4
Dãy 63	6317	85	180	41	hở, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3, C4
Dãy 63	6318	90	190	43	hở, M, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3
Dãy 63	6319	95	200	45	hở, M/C3, 2RS1, 2RS1/C3, 2Z, 2Z/C3, C3, C4
Dãy 63	6320	100	215	47	hở, 2Z, 2Z/C3, C3
Dãy 63	6321	105	225	49	C3
Dãy 63	6322	110	240	50	hở, M/C3, C3
Dãy 63	6324	120	260	55	hở, M, M/C3, 2RS1, C3, C3VL2071
Dãy 63	6326	130	280	58	hở, M/C3, C3
Dãy 63	6328	140	300	62	M/C3, C3
Dãy 63	6330	150	320	65	M, M/C3
Dãy 63	6334	170	360	72	M, M/C3
Dãy 63	6344	220	460	88	M/C3
Dãy 630	63001	12	28	12	2RS1
Dãy 630	63003	17	35	14	2RS1
Dãy 630	63004	20	42	16	2RS1
Dãy 630	63005	25	47	16	2RS1
Dãy 630	63006	30	55	19	2RS1
Dãy 630	63007	35	62	20	2RS1
Dãy 630	63008	40	68	21	2RS1
Dãy 64	6403	17	62	17	hở, 2RS1, C3
Dãy 64	6404	20	72	19	hở
Dãy 64	6405	25	80	21	hở, C3
Dãy 64	6406	30	90	23	hở, C3
Dãy 64	6407	35	100	25	hở, C3
Dãy 64	6408	40	110	27	hở
Dãy 64	6409	45	120	29	hở, NR, C3
Dãy 64	6410	50	130	31	hở, C3, C4
Dãy 64	6411	55	140	33	hở, C3
Dãy 64	6412	60	150	35	hở, C3
Dãy 64	6413	65	160	37	C3
Dãy 64	6414	70	180	42	hở, C3
Dãy 64	6415	75	190	45	hở, C3
Dãy 64	6416	80	200	48	hở, C3
Dãy 64	6418	90	225	54	C3

• Hai số cuối từ 04 trở lên nhân 5 ra d: 6306 là 30 mm, 6308 là 40 mm.
• Mất mã trên vành thì đo d, D, B bằng thước cặp rồi dò trong bảng tra kích thước vòng bi.

Bảng giá vòng bi 6300

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, cho hàng chính hãng có CO, CQ và HRB; đơn số lượng được giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã), cột HRB ghi khoảng giá kho bán theo số lượng; giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)	Giá HRB (đ/vòng)
Dãy 623	62302	từ 348.000
Dãy 623	62303	từ 302.000
Dãy 623	62304	từ 354.000
Dãy 623	62305	từ 430.000
Dãy 623	62306	từ 635.000
Dãy 623	62307	từ 999.000
Dãy 623	62308	từ 1.147.000
Dãy 623	62309	từ 1.530.000
Dãy 623	62310	từ 1.545.000
Dãy 623	62312	từ 4.147.000
Dãy 63	6300	64.000 – 88.000	75.000 – 104.000
Dãy 63	6301	63.000 – 85.000	81.000 – 112.000
Dãy 63	6302	66.000 – 94.000	81.000 – 112.000
Dãy 63	6303	80.000 – 96.000	94.000 – 130.000
Dãy 63	6304	86.000 – 129.000	109.000 – 151.000
Dãy 63	6305	119.000 – 170.000	141.000 – 196.000
Dãy 63	63/28	từ 327.000
Dãy 63	6306	160.000 – 214.000	187.000 – 259.000
Dãy 63	6307	202.000 – 404.000	226.000 – 313.000
Dãy 63	6308	243.000 – 490.000	306.000 – 423.000
Dãy 63	6309	364.000 – 614.000	442.000 – 612.000
Dãy 63	6310	490.000 – 2.283.000	557.000 – 772.000
Dãy 63	6311	605.000 – 883.000	658.000 – 911.000
Dãy 63	6312	739.000 – 1.298.000	838.000 – 1.161.000
Dãy 63	6313	938.000 – 1.237.000	1.008.000 – 1.395.000
Dãy 63	6314	1.157.000 – 1.591.000	1.159.000 – 1.604.000
Dãy 63	6315	1.581.000 – 4.327.000	1.326.000 – 1.836.000
Dãy 63	6316	1.712.000 – 5.435.000	1.498.000 – 2.074.000
Dãy 63	6317	2.093.000 – 2.939.000	1.804.000 – 2.498.000
Dãy 63	6318	2.554.000 – 3.747.000	2.126.000 – 2.943.000
Dãy 63	6319	3.155.000 – 4.957.000	2.704.000 – 3.744.000
Dãy 63	6320	3.933.000 – 4.965.000	3.109.000 – 4.304.000
Dãy 63	6321	từ 5.532.000
Dãy 63	6322	106.000 – 13.135.000	4.594.000 – 6.361.000
Dãy 63	6324	9.420.000 – 14.555.000	6.674.000 – 9.241.000
Dãy 63	6326	15.325.000 – 16.258.000
Dãy 63	6328	327.000 – 19.627.000
Dãy 63	6330	từ 24.345.000
Dãy 630	63001	từ 235.000
Dãy 630	63003	từ 264.000
Dãy 630	63004	từ 289.000
Dãy 630	63005	từ 263.000
Dãy 630	63006	từ 391.000
Dãy 630	63007	từ 414.000
Dãy 630	63008	từ 461.000
Dãy 64	6403	từ 486.000
Dãy 64	6404	từ 491.000
Dãy 64	6405	từ 489.000
Dãy 64	6406	từ 596.000
Dãy 64	6407	từ 708.000
Dãy 64	6408	từ 922.000
Dãy 64	6409	1.160.000 – 1.856.000
Dãy 64	6410	1.362.000 – 1.634.000
Dãy 64	6411	từ 1.570.000
Dãy 64	6412	từ 1.919.000
Dãy 64	6413	từ 3.223.000
Dãy 64	6414	từ 3.914.800
Dãy 64	6415	từ 5.217.000
Dãy 64	6416	từ 5.926.000
Dãy 64	6418	từ 10.078.000

Cách chọn vòng bi 6300 theo tải, tốc độ và khe hở

Dãy 63 dùng cho mô tơ điện cỡ vừa và lớn, hộp số, máy nén, bơm công nghiệp (6305 đến 6310, Cr 22,6 đến 68 kN), quạt công nghiệp, máy nghiền nhỏ và trục chịu va đập.

• Tải dọc trục: không quá 0,5 x C0r, tức 6305 khoảng 5,6 kN, 6308 khoảng 12 kN, 6310 khoảng 19,3 kN.
• Tốc độ: 6300 đạt 26.000 vòng/phút, 6305 đạt 13.000, 6308 đạt 9.000, 6310 đạt 7.100.
• Nhiệt và lắp chặt: chọn C3; d 25 mm CN 5 đến 20 µm, C3 13 đến 28 µm.
• Bụi nước: chọn 2RS1, 2RSH, DDU.

Lỗi thường gặp ở dãy 63xx và cách xử lý

Ở dãy nặng, lỗi đến từ tải tính thiếu hoặc khe hở chọn sai.

Hiện tượng	Nguyên nhân	Cách xử lý
6308 hỏng sớm dưới tải lớn	Tải thực tế tiến gần Cr 45 kN, hoặc tải dọc trục vượt 0,5 x C0r (12 kN)	Tính lại tải, lên cỡ lớn hơn hoặc dãy 64; kiểm căn chỉnh trục, lệch thường dưới 0,0012 rad
6305 nóng, kêu sau khi lắp ép	Lắp chặt và chênh nhiệt làm hao khe hở; d 25 mm CN chỉ 5 đến 20 µm	Dùng C3 13 đến 28 µm, kiểm dung sai
Chạy quá tốc độ bản che	Bản che, phớt thấp hơn bản hở; 6205-2RSH chỉ 8.500 vòng/phút, cỡ 63 lớn hơn còn thấp hơn	Tra tốc độ giới hạn đúng hậu tố trước khi mua
Nhầm 6300 với 6200, lắp không vừa	Cùng d 10 mm nhưng 6300 là 10x35x11, 6200 là 10x30x9 mm	Đối chiếu đủ d, D, B

Đặt bạc đạn 63xx theo mã in trên vành

Gửi ảnh mã in trên vành (6306, 6308, 6305-2RS) qua Zalo, kho báo giá trong ngày, hàng chính hãng có CO, CQ. Cần giá thấp hơn thì chọn vòng bi HRB. Có hóa đơn VAT, giao toàn quốc.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai cấp P0, P6 theo ISO 492, khe hở C3 theo ISO 5753-1, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.
