Vòng bi tự lựa (vòng bi cầu tự lựa) dãy 12, 13, 22, 23, d 10 đến 110mm, lỗ trụ và lỗ côn K

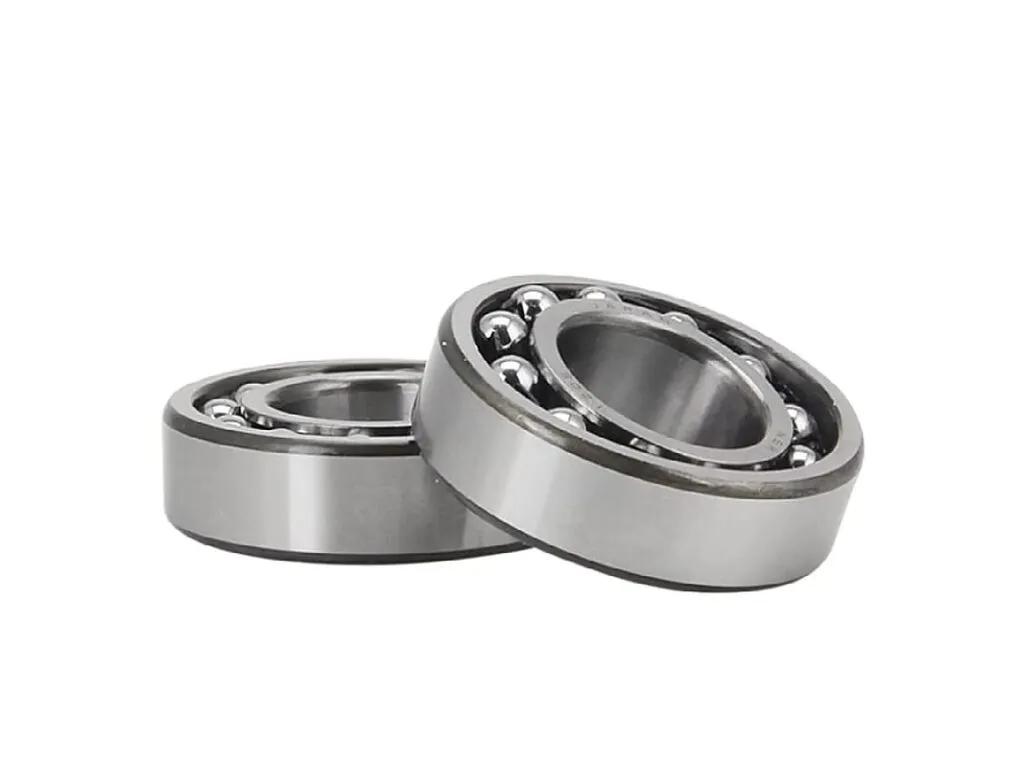

Vòng bi cầu tự lựa (ổ bi tự lựa, bạc đạn tự lựa) là vòng bi hai dãy bi có vòng ngoài mặt cầu, cho phép trục lệch tâm 4° đến 7° theo NSK. Cùng 25x52mm, vòng bi tự lựa 1205 có Cr 13,4 kN nhưng C0r chỉ 3,3 kN, thấp hơn 6205 (7,85 kN).

Vòng bi tự lựa là gì, khác vòng bi 6205 thế nào

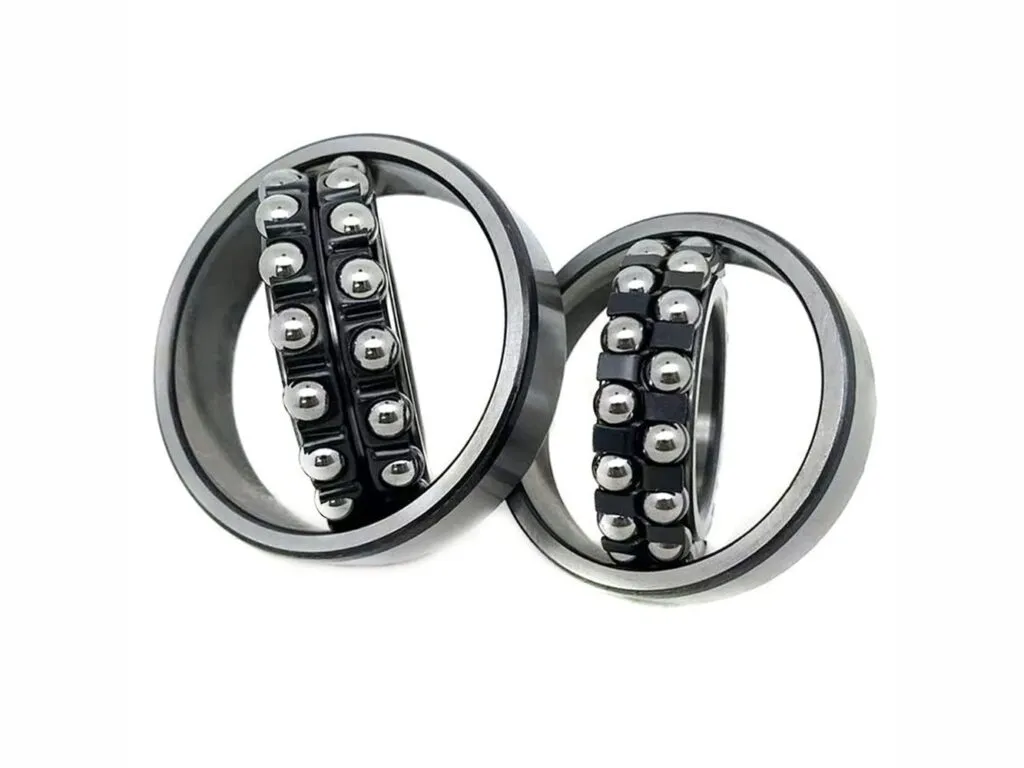

Vòng trong và bi tự nghiêng trong mặt lăn cầu khi trục võng. Cùng 25x52mm: 1205 rộng 15mm, 0,14 kg; 2205 rộng 18mm, 0,15 kg; 6205 của vòng bi 6200 rộng 15mm, 0,129 kg. Nhóm vòng bi cầu rãnh sâu chỉ chịu lệch dưới 4 phút.

Các loại vòng bi tự lựa theo lỗ, vòng cách và hậu tố

Dãy 12, 13 hẹp, dãy 22, 23 rộng: 1205 rộng 15mm, 2205 rộng 18mm; 1305 rộng 17mm, 2305 rộng 24mm. Dãy 13 và 23 tải cao hơn dãy 12 và 22.

• Lỗ trụ và lỗ côn K: K là lỗ côn 1:12; 1205 và 1205K cùng 25x52x15mm, Cr 13,4 kN, C0r 3,3 kN (NSK).

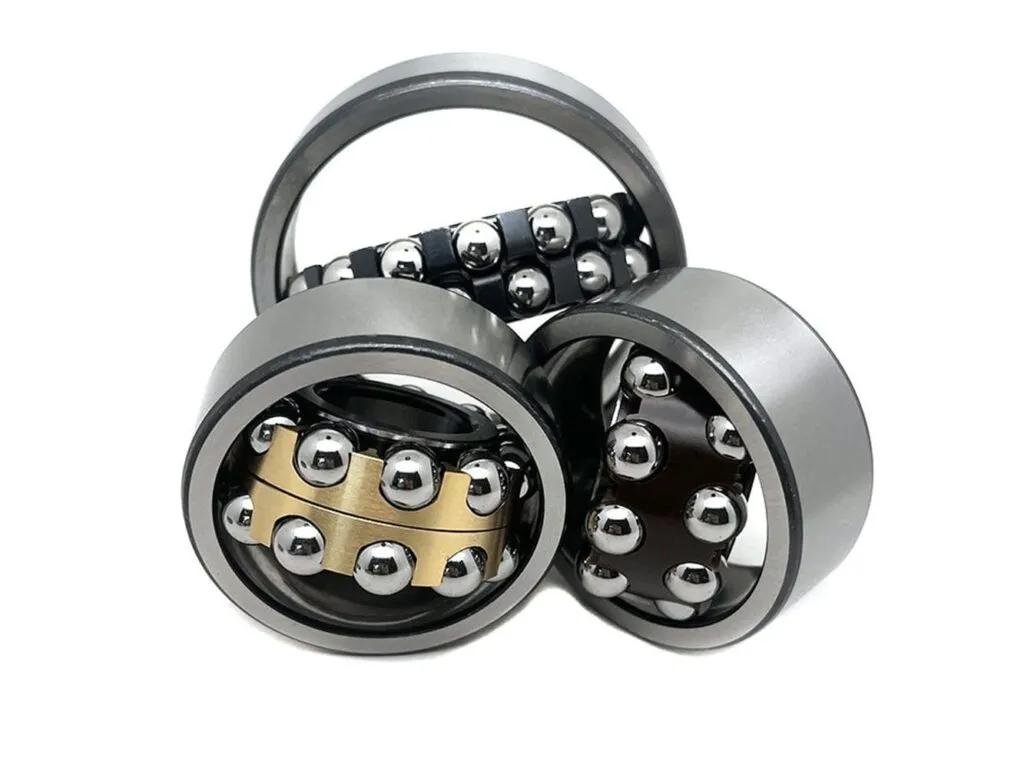

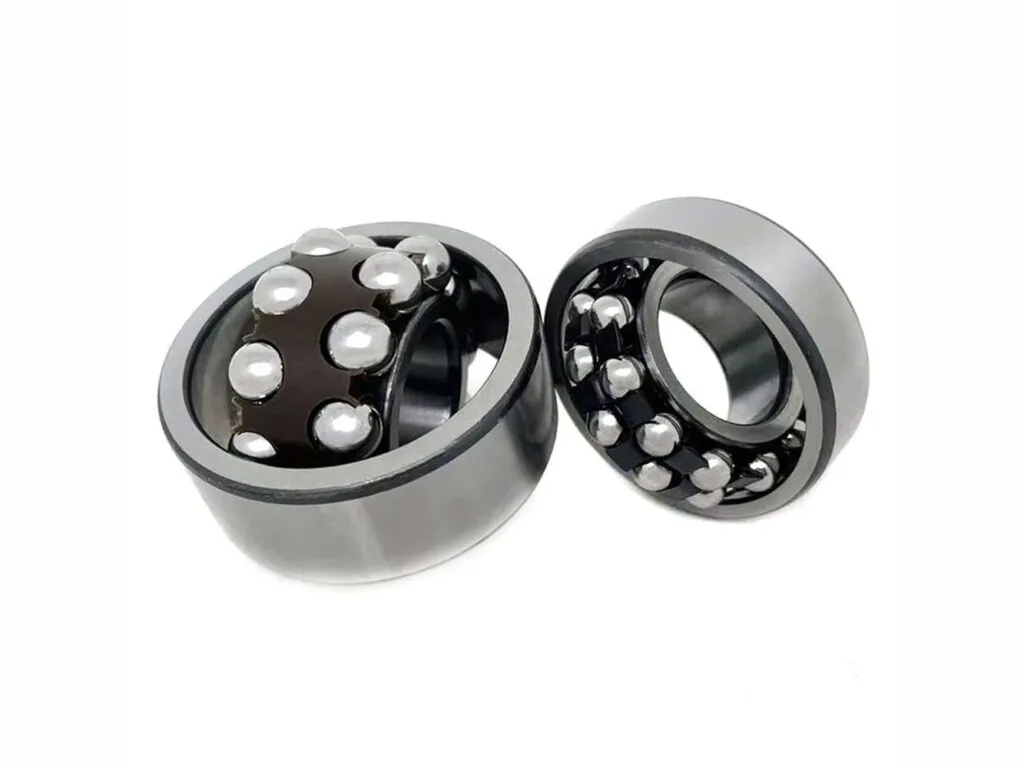

• ETN9, EKTN9: E là thiết kế bên trong cải tiến, TN9 là vòng cách polyamide 6,6 gia cường sợi thủy tinh (SKF); EKTN9 là lỗ côn. NSK dùng vòng cách thép dập.
• E-2RS1TN9: phớt NBR hai bên, nạp mỡ sẵn, chỉ có ở dãy 22 và 23.
• C3 / C4: lỗ trụ d trên 24 đến 30mm có CN 11 đến 24 µm, C3 19 đến 35, C4 29 đến 46 (NSK E1102m, Bảng 9.12).

Thông số kỹ thuật vòng bi tự lựa

Vòng bi tự lựa dãy 12, 13, 22, 23 trong bảng tra có d 10 đến 110mm, D 30 đến 215mm; riêng 1205 là 25x52x15mm, Cr 13,4 kN theo NSK.

Thông số	Giá trị
Dải đường kính trong d trong bảng tra	10 đến 110mm (dãy 12: 10 đến 110; 13: 20 đến 100; 22: 10 đến 110; 23: 25 đến 100)
Dải đường kính ngoài D trong bảng tra	30 đến 215mm
Dải d trong catalogue NSK	5 đến 110mm

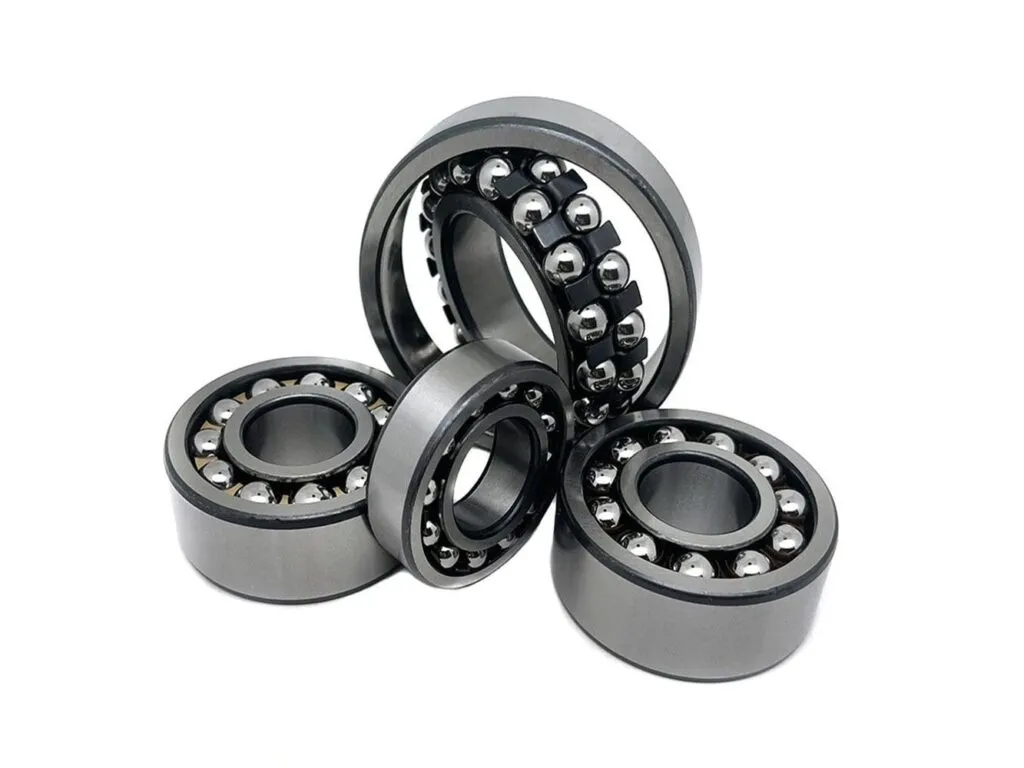

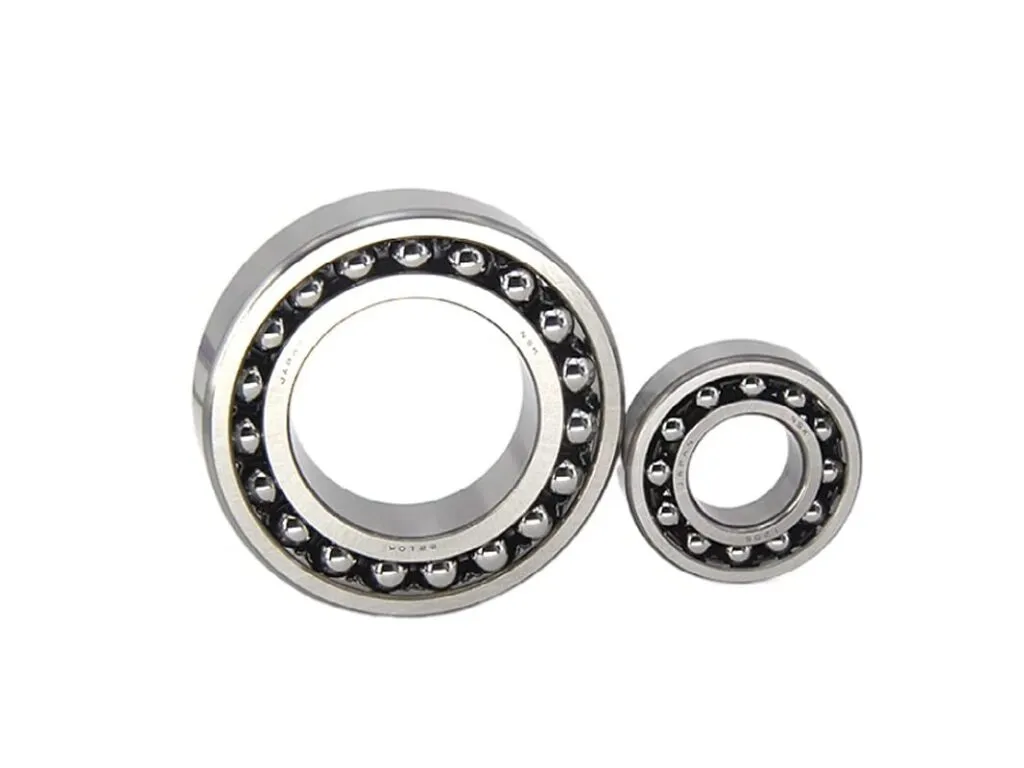

Kết cấu	Hai dãy bi; vòng ngoài mặt lăn hình cầu; dùng khi trục khó đồng tâm hoặc có thể võng
Góc lệch trục cho phép	0,07 đến 0,12 rad (4° đến 7°) dưới tải thường, tùy kết cấu xung quanh
Khả năng chịu tải dọc trục	Thấp vì góc tiếp xúc nhỏ: C0r của 1205 là 3,3 kN, 6205 là 7,85 kN
So sánh cùng 25x52mm	1205: B 15, Cr 13,4, C0r 3,3 kN; 2205: B 18, Cr 13,6, C0r 3,45 kN; 6205: B 15, Cr 15,4, C0r 7,85 kN
Hệ số tính tải của 1205	e = 0,28; Y2 = 3,5; Y3 = 2,3; Y0 = 2,4
Công thức tải động tương đương	Fa/Fr nhỏ hơn hoặc bằng e: P = Fr + Y3.Fa; lớn hơn e: P = 0,65.Fr + Y2.Fa; tải tĩnh P0 = Fr + Y0.Fa
Khe hở lỗ trụ d trên 24 đến 30mm	C2 5 đến 16; CN 11 đến 24; C3 19 đến 35; C4 29 đến 46; C5 40 đến 58 µm
Khe hở lỗ côn d trên 24 đến 30mm	C2 9 đến 20; CN 15 đến 28; C3 23 đến 39; C4 33 đến 50; C5 44 đến 62 µm
Vòng cách	Thép dập (NSK mặc định); TN9 polyamide 6,6 (SKF); M đồng gia công

Tải trọng và tốc độ vòng bi tự lựa mã thông dụng

Bảng lấy mã lỗ trụ NSK 1200 đến 2308 (d 10 đến 40mm). Bản lỗ côn K cùng d, D, B, Cr, C0r. ETN9 và EKTN9 là ký hiệu SKF, NSK không có.

Mã (NSK)	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ bôi mỡ (vòng/phút)	Tốc độ bôi dầu (vòng/phút)	Khối lượng (kg)
1200	10	30	9	6,15	1,19	22.000	28.000	0,033
1202	15	35	11	8,35	1,75	18.000	22.000	0,048
1203	17	40	12	8,8	2,01	16.000	20.000	0,072
1204	20	47	14	11	2,61	14.000	17.000	0,12
1205	25	52	15	13,4	3,3	12.000	14.000	0,14
1206	30	62	16	17,3	4,65	10.000	12.000	0,22
1208	40	80	18	21,2	6,5	7.500	9.000	0,415
2204	20	47	18	14,1	3,3	14.000	17.000	0,133
2205	25	52	18	13,6	3,45	12.000	14.000	0,15
2206	30	62	20	16,8	4,55	10.000	12.000	0,249
2207	35	72	23	23,9	6,6	8.500	10.000	0,378
1305	25	62	17	20	5	10.000	13.000	0,255
1306	30	72	19	23,6	6,3	8.500	11.000	0,385
2305	25	62	24	27,3	6,6	9.500	12.000	0,319
2308	40	90	33	50	13,5	6.300	8.000	0,889

Bảng tra kích thước vòng bi tự lựa

Bảng tra gồm d, D, B (mm) của 69 mã gốc, gom 121 mã có hậu tố, chia bốn nhóm: dãy 12, 13, 22, 23; kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 12	10 – 110	30 – 200	19	1200, 1201, 1202
Dãy 13	20 – 100	52 – 215	15	1304, 1305, 1306
Dãy 22	10 – 110	30 – 200	22	2200, 2201, 2202
Dãy 23	25 – 100	62 – 215	13	2305, 2306, 2307

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
Dãy 12	1200	10	30	9	ETN9
Dãy 12	1201	12	32	10	ETN9
Dãy 12	1202	15	35	11	ETN9
Dãy 12	1203	17	40	12	ETN9
Dãy 12	1204	20	47	14	ETN9
Dãy 12	1205	25	52	15	ETN9
Dãy 12	1206	30	62	16	EKTN9, ETN9
Dãy 12	1207	35	72	17	ETN9
Dãy 12	1208	40	80	18	ETN9
Dãy 12	1209	45	85	19	EKTN9, ETN9
Dãy 12	1210	50	90	20	EKTN9, ETN9
Dãy 12	1211	55	100	21	EKTN9, ETN9
Dãy 12	1212	60	110	22	EKTN9/C3, ETN9
Dãy 12	1213	65	120	23	EKTN9, EKTN9/C3, ETN9
Dãy 12	1215	75	130	25	hở
Dãy 12	1216	80	140	26	hở, K
Dãy 12	1218	90	160	30	hở, K
Dãy 12	1220	100	180	34	K
Dãy 12	1222	110	200	38	hở
Dãy 13	1304	20	52	15	ETN9
Dãy 13	1305	25	62	17	ETN9
Dãy 13	1306	30	72	19	ETN9
Dãy 13	1307	35	80	21	EKTN9, ETN9
Dãy 13	1308	40	90	23	EKTN9, ETN9
Dãy 13	1309	45	100	25	EKTN9, ETN9
Dãy 13	1310	50	110	27	ETN9
Dãy 13	1311	55	120	29	EKTN9, EKTN9/C3, ETN9
Dãy 13	1312	60	130	31	ETN9, ETN9/C3
Dãy 13	1313	65	140	33	ETN9
Dãy 13	1314	70	150	35	hở
Dãy 13	1315	75	160	37	hở, K, C3
Dãy 13	1316	80	170	39	hở
Dãy 13	1318	90	190	43	hở
Dãy 13	1320	100	215	47	hở, K/C3
Dãy 22	2200	10	30	14	E-2RS1TN9, ETN9
Dãy 22	2201	12	32	14	ETN9
Dãy 22	2202	15	35	14	E-2RS1TN9
Dãy 22	2203	17	40	16	E-2RS1TN9
Dãy 22	2204	20	47	18	E-2RS1TN9, ETN9
Dãy 22	2205	25	52	18	E-2RS1TN9, EKTN9, ETN9, ETN9/C3
Dãy 22	2206	30	62	20	E-2RS1KTN9, E-2RS1TN9, ETN9, ETN9/C3
Dãy 22	2207	35	72	23	E-2RS1KTN9, E-2RS1TN9, EKTN9, ETN9
Dãy 22	2208	40	80	23	E-2RS1TN9, ETN9
Dãy 22	2209	45	85	23	E-2RS1TN9, EKTN9, ETN9
Dãy 22	2210	50	90	23	E-2RS1TN9, EKTN9, ETN9
Dãy 22	2211	55	100	25	EKTN9, ETN9
Dãy 22	2212	60	110	28	E-2RS1TN9, EKTN9, ETN9
Dãy 22	2213	65	120	31	E-2RS1KTN9/C3, EKTN9, EKTN9/C3, ETN9
Dãy 22	2214	70	125	31	E-2RS1TN9
Dãy 22	2215	75	130	31	EKTN9/C3, ETN9
Dãy 22	2216	80	140	33	EKTN9
Dãy 22	2217	85	150	36	hở
Dãy 22	2218	90	160	40	K, K/C3
Dãy 22	2219	95	170	43	KM
Dãy 22	2220	100	180	46	KM/C3
Dãy 22	2222	110	200	53	KM/C3, M
Dãy 23	2305	25	62	24	E-2RS1TN9
Dãy 23	2306	30	72	27	hở, K, C3
Dãy 23	2307	35	80	31	ETN9
Dãy 23	2308	40	90	33	EKTN9, ETN9
Dãy 23	2309	45	100	36	EKTN9/C3, ETN9
Dãy 23	2311	55	120	43	hở, K, K/C3
Dãy 23	2312	60	130	46	hở, K/C3
Dãy 23	2313	65	140	48	K/C3
Dãy 23	2314	70	150	51	C3
Dãy 23	2315	75	160	55	K/C3, C3
Dãy 23	2316	80	170	58	hở, M/C3
Dãy 23	2317	85	180	60	M
Dãy 23	2320	100	215	73	M/C3

• Đọc kích thước từ mã: hai số cuối nhân 5 ra d từ 04 trở lên, 1205 và 2205 đều d 25mm. Xem ký hiệu vòng bi.
• Đo vòng bi cũ mất mã: dùng thước cặp đo d, D, B rồi đối chiếu bảng tra kích thước vòng bi.

Bảng giá vòng bi tự lựa

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, gồm hàng chính hãng có CO, CQ và vòng bi HRB. Đơn số lượng lớn có giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 12	1200	từ 313.000
Dãy 12	1201	từ 299.000
Dãy 12	1202	từ 319.000
Dãy 12	1203	từ 328.000
Dãy 12	1204	từ 352.000
Dãy 12	1205	từ 338.000
Dãy 12	1206	từ 348.000
Dãy 12	1207	từ 431.000
Dãy 12	1208	từ 500.000
Dãy 12	1209	từ 536.000
Dãy 12	1210	từ 571.000
Dãy 12	1211	từ 698.000
Dãy 12	1212	từ 829.000
Dãy 12	1213	từ 968.000
Dãy 12	1216	từ 1.633.000
Dãy 12	1218	từ 2.534.000
Dãy 12	1220	từ 3.769.000
Dãy 13	1304	từ 403.000
Dãy 13	1305	từ 469.000
Dãy 13	1306	từ 580.000
Dãy 13	1307	từ 651.000
Dãy 13	1308	từ 769.000
Dãy 13	1309	từ 789.000
Dãy 13	1310	từ 960.000
Dãy 13	1311	từ 1.144.000
Dãy 13	1312	từ 1.838.000
Dãy 13	1313	từ 2.338.000
Dãy 13	1314	từ 2.960.000
Dãy 13	1315	từ 3.404.000
Dãy 13	1316	từ 3.861.000
Dãy 13	1318	từ 5.588.000
Dãy 13	1320	từ 9.073.000
Dãy 22	2200	330.000 – 431.000
Dãy 22	2201	từ 404.000
Dãy 22	2202	từ 449.000
Dãy 22	2203	từ 493.000
Dãy 22	2204	399.000 – 504.000
Dãy 22	2205	411.000 – 519.000
Dãy 22	2206	445.000 – 539.000
Dãy 22	2207	510.000 – 712.000
Dãy 22	2208	575.000 – 873.000
Dãy 22	2209	từ 649.000
Dãy 22	2210	731.000 – 1.018.000
Dãy 22	2211	từ 811.000
Dãy 22	2212	từ 981.000
Dãy 22	2213	từ 1.208.000
Dãy 22	2214	từ 2.514.000
Dãy 22	2215	từ 1.909.000
Dãy 22	2216	từ 2.243.000
Dãy 22	2217	từ 2.891.000
Dãy 22	2218	từ 3.430.000
Dãy 22	2220	từ 8.571.000
Dãy 22	2222	từ 10.014.000
Dãy 23	2305	từ 814.000
Dãy 23	2306	từ 840.000
Dãy 23	2307	từ 865.000
Dãy 23	2308	từ 1.001.000
Dãy 23	2309	từ 1.254.500
Dãy 23	2311	từ 2.021.000
Dãy 23	2312	từ 2.521.000
Dãy 23	2315	từ 4.888.000
Dãy 23	2316	từ 5.352.000
Dãy 23	2320	từ 18.050.000

Chọn lỗ trụ hay lỗ côn K, tải dọc trục và bụi ẩm

Trục trơn không có vai thì chọn lỗ côn K (1:12) lắp qua ống lót côn vòng bi; trục có vai chọn lỗ trụ. Chạy nóng chọn C3. Tải dọc trục lớn không dùng thay rãnh sâu, vì C0r 1205 chỉ 3,3 kN. Cần tải cao hơn thì chọn 2305 (Cr 27,3 kN, gấp 2,04 lần 1205). Bụi ẩm nặng chọn 2205 E-2RS1TN9; gối đỡ vòng bi UC/UK lắp được vòng bi tự lựa có ống lót.

Lỗi thường gặp ở ổ bi tự lựa và cách xử lý

Bốn lỗi gặp nhiều ở ổ bi tự lựa, kèm số đo cần đối chiếu.

Hiện tượng	Nguyên nhân	Cách xử lý
Kêu, mòn nhanh dù trục lệch tâm	Tải dọc trục lớn: C0r 1205 chỉ 3,3 kN; lệch trục vượt giới hạn của kết cấu xung quanh	Giảm tải dọc trục hoặc dùng vòng bi chặn; giữ góc lệch trong 4° đến 7°
Ống lót lỏng, trục xoay trong vòng bi lỗ côn	Khe hở lỗ côn mất sau khi siết; d 25mm: CN 15 đến 28, C3 23 đến 39 µm	Siết ống lót đúng độ giảm khe hở theo hãng; dùng C3 khi lắp chặt
Mua 1205 nhưng trục dùng ống lót	1205 là lỗ trụ; cần 1205K hoặc EKTN9 lỗ côn 1:12	Hỏi rõ lỗ trụ hay lỗ côn, ghi chữ K trong mã
Thay 1205 bằng 6205 trên trục lệch tâm	6205 chỉ chịu lệch tối đa khoảng 4 phút, dưới 0,0012 rad	Giữ vòng bi tự lựa hoặc căn chỉnh lại trục trong 4 phút

Đặt vòng bi tự lựa theo mã in trên vành

Đọc mã in trên vành (1205, 2205K, 1205 ETN9), nói rõ lỗ trụ hay lỗ côn, gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng chính hãng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc.

Số liệu trên trang theo catalogue SKF, NSK; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai theo ISO 492, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.
