Vòng bi CARB SKF dãy C 22, C 40, C 49, C 60, C 69, C 2210 TN9

Vòng bi CARB (bạc đạn CARB, vòng bi con lăn hình xuyến, toroidal) là vòng bi đũa một dãy do SKF thiết kế, vừa tự lựa lệch góc tới 0,5° vừa cho vòng dịch dọc trục. Kho có 12 mã, d 30 đến 140 mm. SKF C 2210 TN9 (d 50, D 90, B 23 mm) có C 98 kN.

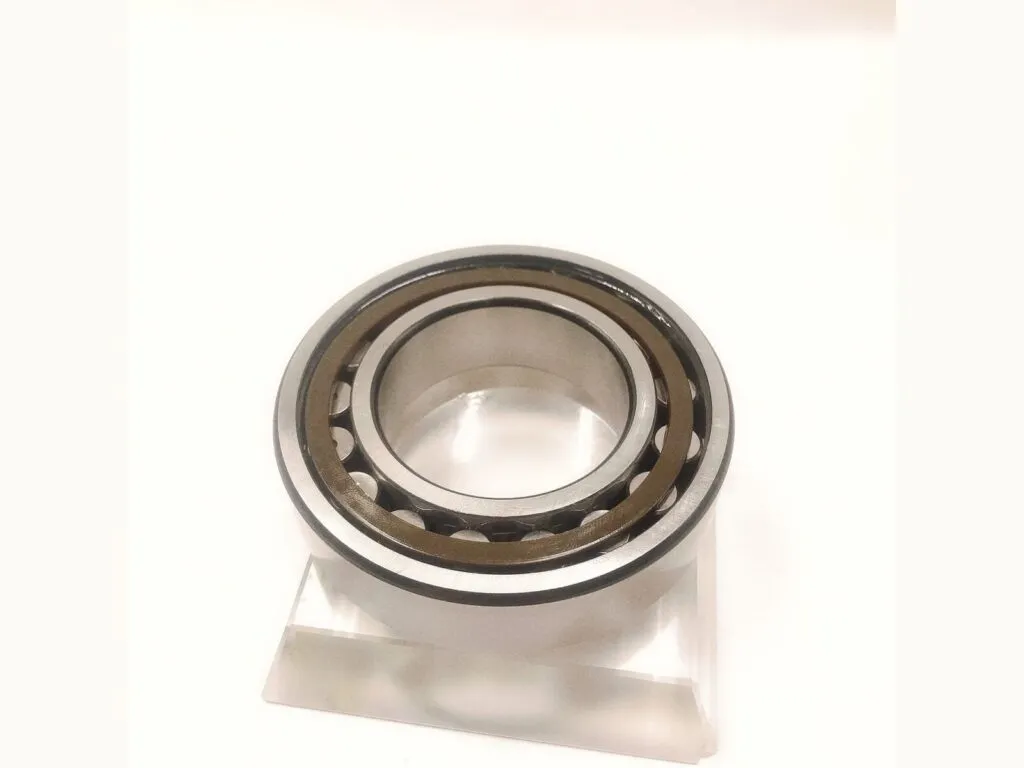

Vòng bi CARB là gì, khác vòng bi tang trống và đũa trụ thế nào

Hai vòng dịch lệch nhau tới 10% bề rộng bằng gần như không ma sát, nên CARB không giữ trục theo chiều dọc. Vòng bi tang trống hai dãy thì giữ dọc trục hai chiều; vòng bi đũa trụ cần trục thẳng hàng, còn CARB chịu lệch. CARB là tên thương mại và thiết kế riêng của SKF.

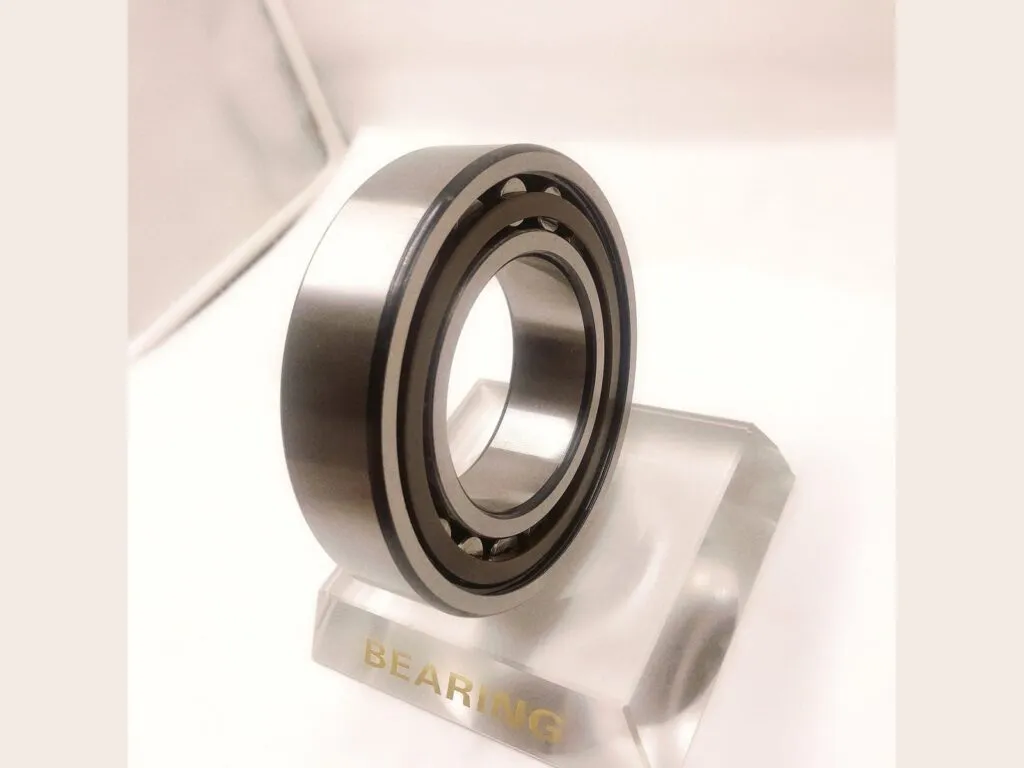

Các loại vòng bi CARB theo vòng cách, lỗ côn và hậu tố

• C 22xx, hậu tố TN9: dãy 22 phổ biến nhất trong kho, kích thước theo ISO 15:1998 nên đổi lẫn với vòng bi cầu tự lựa cùng dãy; vòng cách polyamide 4,6 sợi thủy tinh, liên tục tới +130 °C.
• C 40xx, C 49xx, C 60xx, C 69xx: tiết diện thấp, nhiều mã là bản V đầy con lăn; C 4010 V có C 137 kN so với C 4010 TN9 116 kN, nhưng giới hạn 3.000 so với 7.500 vòng/phút.
• K, K30: lỗ côn 1:12 hoặc 1:30, ví dụ C 2210 KTN9; khe hở lớn hơn lỗ trụ cùng cấp.
• V: đầy con lăn, không vòng cách; hệ số tốc độ A khuyến nghị 20.000, bản có vòng cách 100.000.
• M, MB, VG114, HA3: M là đồng cửa sổ, MB đồng hai mảnh; VG114 là thép tôi cho máy rung; HA3 là vòng trong thấm cacbon.

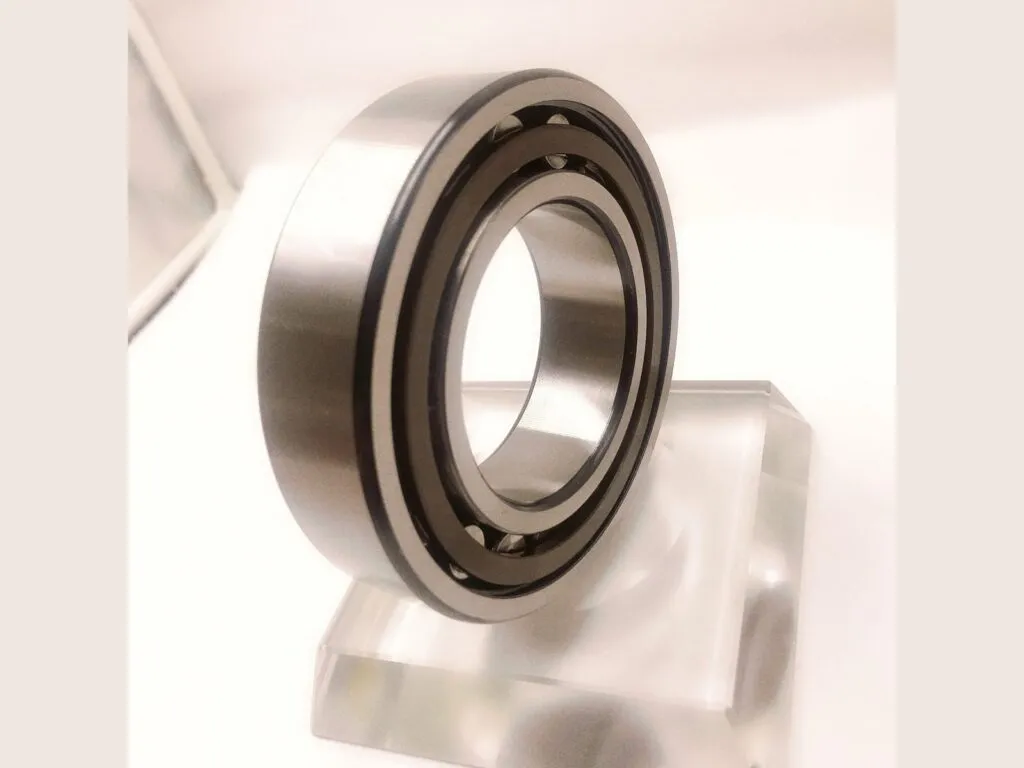

Thông số kỹ thuật vòng bi CARB

Bảng theo catalogue SKF 6102 I EN, d tiêu chuẩn 25 đến 1.250 mm, 13 dãy ISO.

Thông số	Giá trị
Dải kích thước 12 mã trong kho	d 30 đến 140 mm, D 55 đến 250 mm; nhóm C 22, C 40, C 49, C 60, C 69
Kết cấu	Con lăn hình xuyến một dãy; bản có vòng cách hoặc đầy con lăn (V); lỗ trụ hoặc lỗ côn 1:12, 1:30
Lệch góc giữa hai vòng	Tới 0,5°; lớn hơn thì ma sát tăng, tuổi thọ giảm
Dịch trục trong vòng bi	Tới 10% bề rộng, gần như không ma sát
Tiêu chuẩn kích thước	ISO 15:1998
Vòng cách	TN9 polyamide 4,6 sợi thủy tinh; thép dập; M, MB đồng; V đầy con lăn
Khe hở hướng kính lỗ trụ, d trên 40 đến 50 mm	C2 25 đến 45 µm; Normal 45 đến 65 µm; C3 65 đến 85 µm; C4 85 đến 110 µm
Khe hở hướng kính lỗ côn, d trên 40 đến 50 mm	C2 30 đến 55 µm; Normal 50 đến 75 µm; C3 70 đến 95 µm; C4 90 đến 120 µm
So với vòng bi tang trống	Khe hở CARB lớn hơn một ít cùng cấp
Hệ số tốc độ A, bản vòng cách	350.000 (C/P từ 15), 200.000 (C/P từ 8), 100.000 (C/P từ 4)
Hệ số tốc độ A, đầy con lăn	20.000 (C/P từ 4)

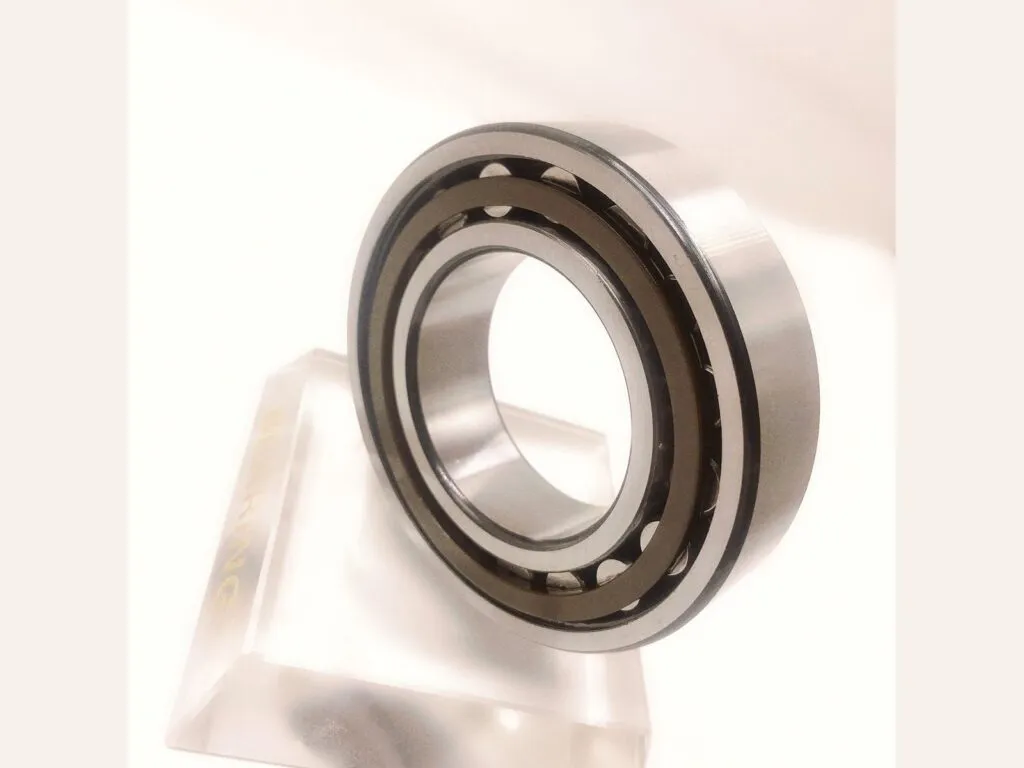

Tải trọng và tốc độ vòng bi CARB mã thông dụng

Số theo catalogue SKF CARB, lỗ trụ; lỗ côn K, K30 cùng tải. Bản V để trống (-) tốc độ tham chiếu.

Mã	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ tham chiếu (vòng/phút)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
C 2205 TN9	25	52	18	44	40	13.000	18.000	0,17
C 2206 TN9	30	62	20	69,5	62	11.000	15.000	0,27
C 2207 TN9	35	72	23	83	80	9.500	13.000	0,43
C 2208 TN9	40	80	23	90	86,5	8.000	11.000	0,50
C 2209 TN9	45	85	23	93	93	8.000	11.000	0,55
C 2210 TN9	50	90	23	98	100	7.000	9.500	0,59
C 2211 TN9	55	100	25	116	114	6.700	9.000	0,79
C 2212 TN9	60	110	28	143	156	5.600	7.500	1,10
C 4010 TN9	50	80	30	116	140	5.000	7.500	0,55
C 4908 V	40	62	22	76,5	100	không ghi	4.300	0,25
C 4910 V	50	72	22	86,5	125	không ghi	3.600	0,29
C 6910 V	50	72	40	140	224	không ghi	2.200	0,54
C 6006 V	30	55	45	134	180	không ghi	3.000	0,50

Bảng tra kích thước vòng bi CARB

Bảng tra liệt kê d, D, B (mm) của 12 mã gốc, năm nhóm C 22, C 40, C 49, C 60, C 69, d từ 30 đến 140 mm, kích thước theo catalogue SKF.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
C 22	30 – 140	62 – 250	6	C 2206, C 2207, C 2208
C 40	50 – 50	80 – 80	1	C 4010
C 49	40 – 50	62 – 72	2	C 4908, C 4910
C 60	30 – 30	55 – 55	1	C 6006
C 69	45 – 50	68 – 72	2	C 6909, C 6910

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
C 22	C 2206	30	62	20	KTN9, TN9, V
C 22	C 2207	35	72	23	KTN9, TN9, V
C 22	C 2208	40	80	23	KTN9, TN9, V
C 22	C 2209	45	85	23	KTN9, TN9, V
C 22	C 2210	50	90	23	KTN9, TN9, V
C 22	C 2228/C4	140	250	68	tiêu chuẩn
C 40	C 4010	50	80	30	TN9, V
C 49	C 4908	40	62	22	V
C 49	C 4910	50	72	22	V
C 60	C 6006	30	55	45	V
C 69	C 6909	45	68	40	V
C 69	C 6910	50	72	40	V

• Vòng bi cũ mất mã thì đo d, D, B bằng thước cặp rồi so với bảng tra kích thước vòng bi.
• Cách đọc hậu tố TN9, K, V, M có ở bài ký hiệu vòng bi.

Bảng giá vòng bi CARB

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, hàng chính hãng SKF có CO, CQ; mua số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
C 40	C 4010	từ 2.498.000

Chọn vị trí tự do, tải và tốc độ cho CARB

CARB dùng ở máy giấy, máy sấy, quạt, máy nghiền, sàng rung, nơi trục vừa võng vừa giãn nhiệt.

• Vị trí: chọn CARB cho vị trí tự do; vị trí cố định đặt kèm một vòng bi tang trống.
• Tải cao, quay chậm: chọn bản V (C 4010 V: C 137 kN, giới hạn 3.000 vòng/phút).
• Khe hở: Normal cho đa số; C3 khi vòng trong lắp chặt hoặc trục nóng.

Lỗi thường gặp ở vòng bi CARB và cách xử lý

Bốn hiện tượng hay gặp khi lắp CARB vào hệ trục.

Hiện tượng	Nguyên nhân	Cách xử lý
Kẹt, nóng	Dùng CARB làm vòng bi cố định; CARB không giữ trục theo chiều dọc	Cặp CARB (tự do) với tang trống hoặc bi cầu tự lựa (cố định)
Mòn nhanh khi lệch tâm	Lệch góc trên 0,5° giữa hai vòng làm ma sát tăng	Chỉnh đồng tâm hoặc hỏi SKF khi lệch lớn hơn 0,5°
Bản V quay nóng	Đầy con lăn có tốc độ giới hạn thấp (C 4010 V 3.000, C 4010 TN9 7.500 vòng/phút)	Chuyển sang TN9 hoặc cỡ khác có vòng cách
Dịch trục không như bản vẽ	Quên chừa chỗ hai bên vòng bi hoặc tính sai độ dịch	Tính theo Ca_req của SKF, tra Ca trong bảng sản phẩm

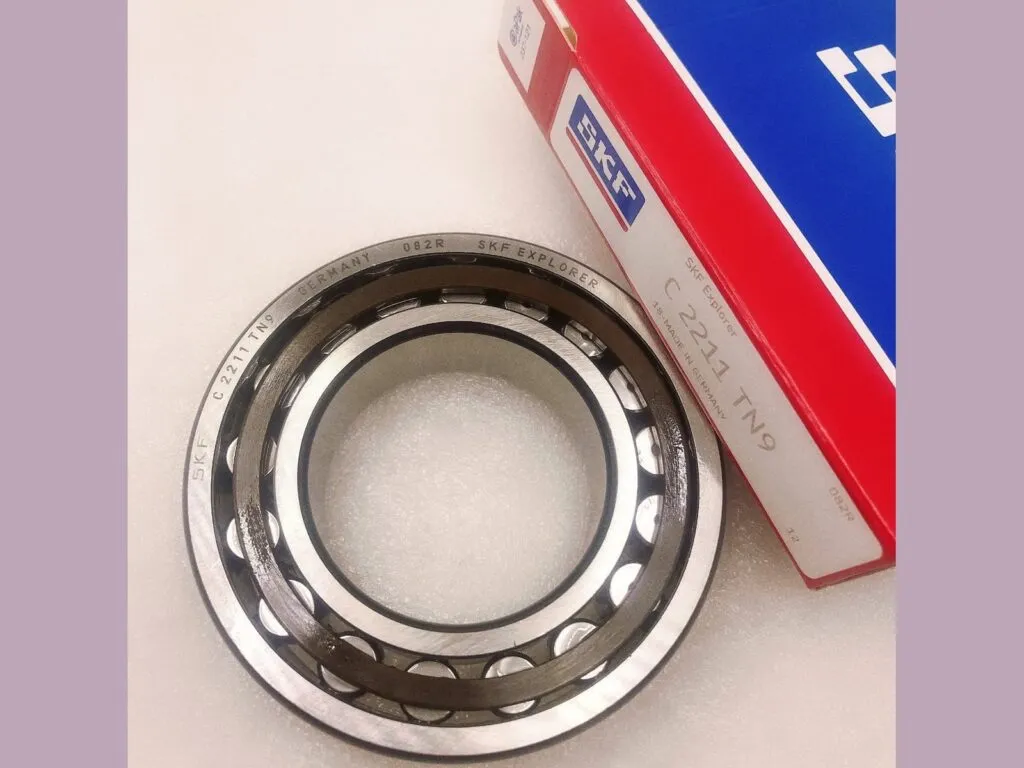

Đặt hàng theo mã in trên vành

Đọc mã in trên vành (C 2210 TN9, C 2212 TN9) hoặc đo d, D, B, gửi ảnh qua Zalo; báo giá trong ngày, có CO, CQ, xuất VAT, giao toàn quốc. CARB nằm trong hàng vòng bi SKF chính hãng.

Số liệu trên trang theo catalogue SKF; tiêu chuẩn tham chiếu: kích thước bao theo ISO 15, dung sai theo ISO 492, tải trọng động và tuổi thọ tính theo ISO 281, tải tĩnh theo ISO 76.
