Vòng bi tang trống chặn 293, 294 (E), bạc đạn 29320, 29412, 29414

Vòng bi tang trống chặn (bạc đạn tang trống chặn, vòng bi chặn đũa cầu) là vòng bi đũa chịu tải dọc trục rất lớn, dãy 293 và 294. Kho có 23 mã, d 60 đến 360 mm. NTN 29320 (d 100, D 170, T 42 mm) có tải động dọc trục Ca 385 kN.

Vòng bi tang trống chặn là gì, khác vòng bi chặn bi thế nào

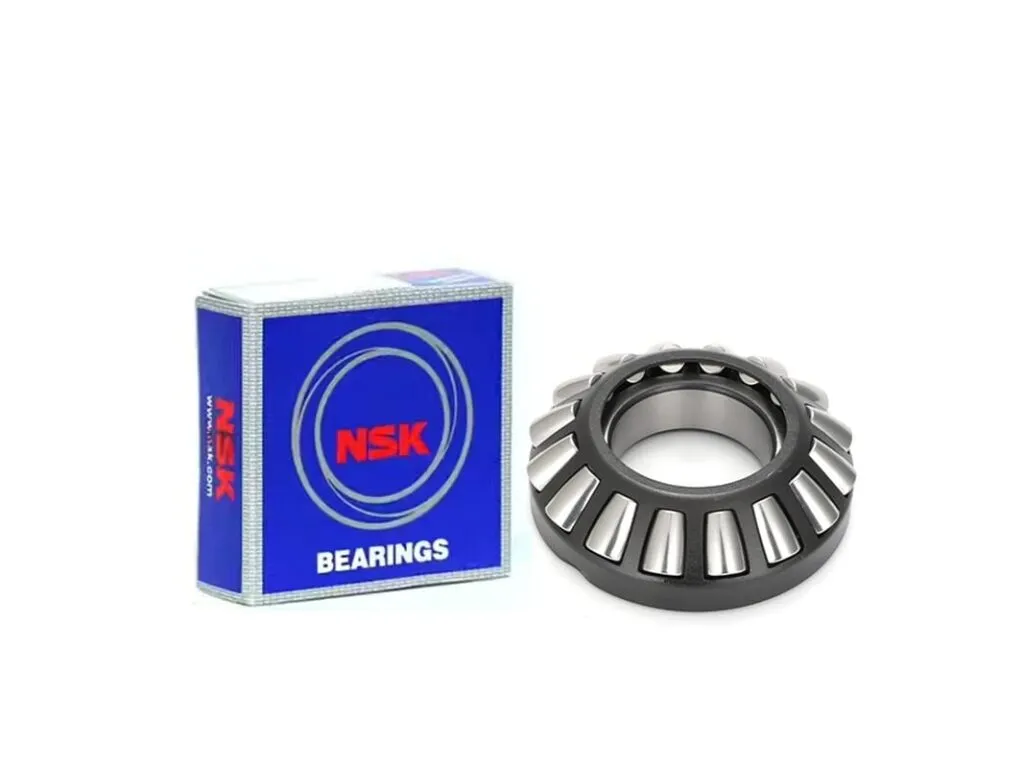

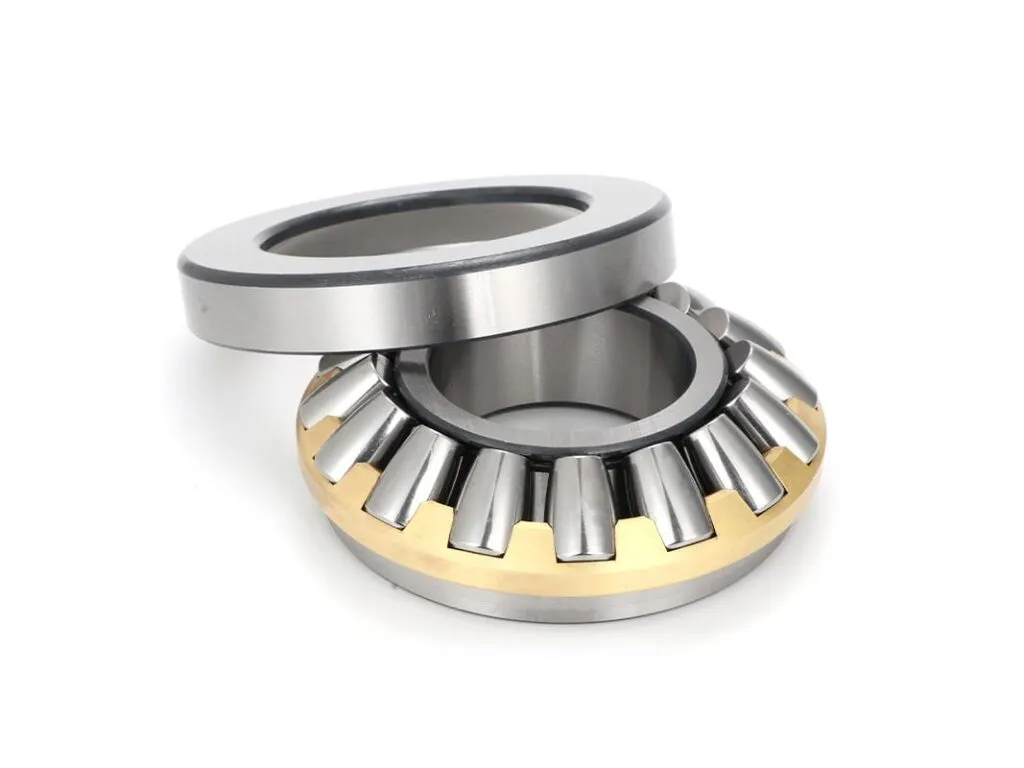

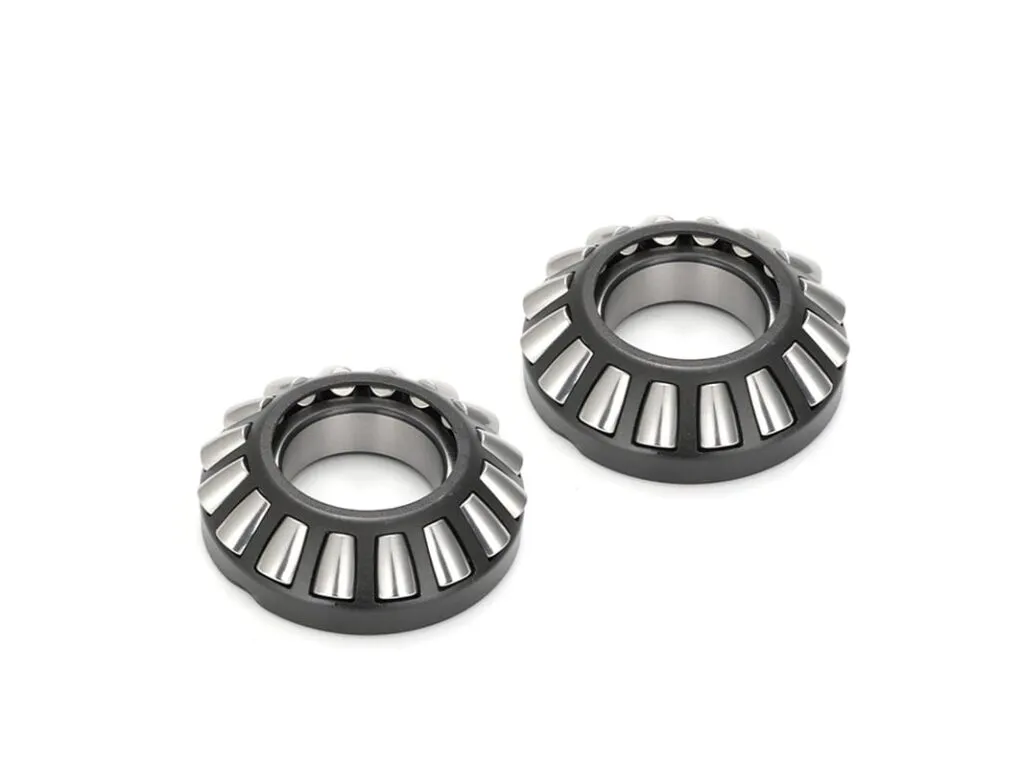

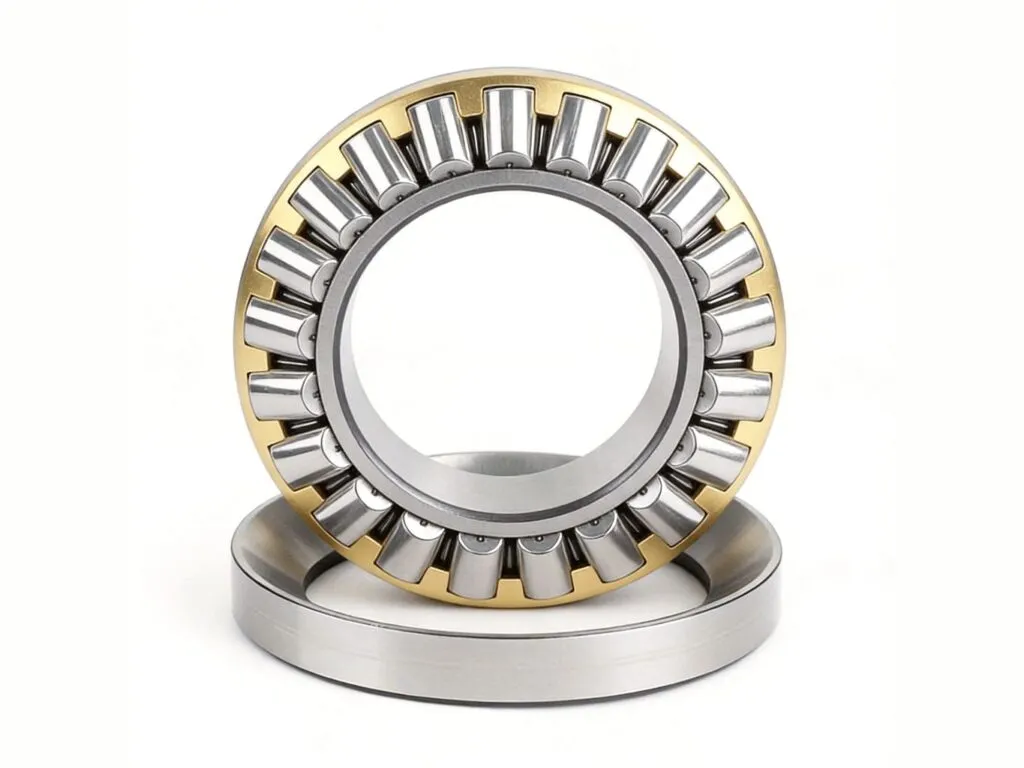

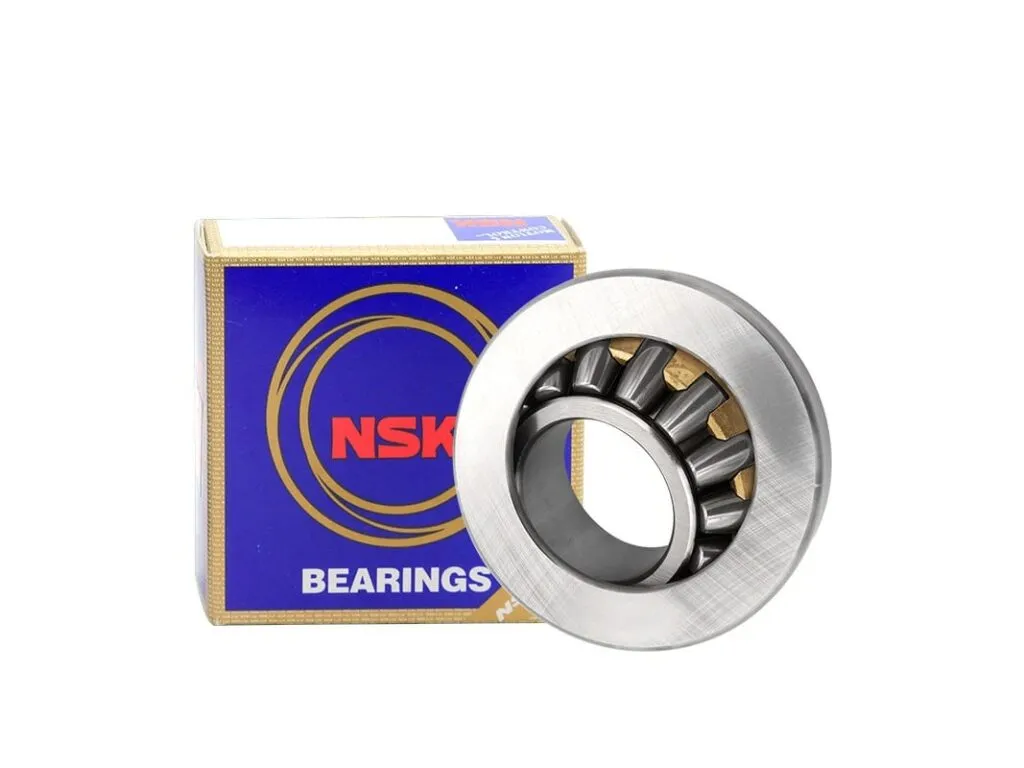

Con lăn hình thùng nằm giữa vòng trục và vòng gối có rãnh lăn hình cầu, nên vòng bi tự lựa, lệch cho phép khoảng 1/60 đến 1/30 theo NTN, và chịu thêm một ít tải hướng kính khi Fr/Fa không quá 0,55. So với vòng bi chặn bi cùng cỡ, tải dọc trục cao gấp nhiều lần.

Các loại vòng bi tang trống chặn theo dãy và hậu tố

• Dãy 293, dãy trung bình: 29320 d 100, D 170, T 42 mm (NTN); kho có 12 mã, từ 29317 (d 85).
• Dãy 294, dãy nặng: cùng d 100, 29420 có D 210, T 67 mm, Ca 760 kN, gấp 2 lần 29320 (385 kN).
• Hậu tố E: SKF ghi E cho thiết kế hiện hành; SKF 29414 E có C 520 kN, C0 1.250 kN, còn NTN 29414 là Ca 405 kN, C0a 1.040 kN.

Thông số kỹ thuật vòng bi tang trống chặn

Bảng theo catalogue NTN (CAT. No. 2203/E), dãy 293, 294, d 60 đến 320 mm, chỉ bôi dầu.

Thông số	Giá trị
Dải kích thước trong kho	d 60 đến 360 mm, D 130 đến 560 mm; 23 mã
Dải d trong bảng NTN	d 60 đến 320 mm (29412 đến 29464 dãy 294; 29317 đến 29364 dãy 293)
Kết cấu	Con lăn hình thùng giữa vòng trục và vòng gối; tâm mặt cầu rãnh vòng gối nằm trên trục vòng bi
Lệch cho phép, tải thường	1/60 đến 1/30 rad, tùy dãy
Tải hướng kính đi kèm	Một ít, điều kiện Fr/Fa không quá 0,55
Tải quy đổi động	Pa = Fa + 1,2 Fr
Tải quy đổi tĩnh	P0a = Fa + 2,7 Fr
Vòng cách	Đồng gia công, ống dẫn gắn vào vòng trục
Bôi trơn	Dầu; bảng NTN chỉ ghi tốc độ giới hạn bôi dầu
29320 (NTN)	d 100, D 170, T 42 mm; Ca 385 kN, C0a 1.160 kN, Cu 96 kN; 2.100 vòng/phút; 3,94 kg
29414 (NTN)	d 70, D 150, T 48 mm; Ca 405 kN, C0a 1.040 kN, Cu 87,5 kN; 2.200 vòng/phút; 4,19 kg
Khối lượng trong bảng NTN	2,78 kg (29412) đến 15 kg (29422)

Tải trọng và tốc độ vòng bi tang trống chặn mã thông dụng

Số theo catalogue NTN, tốc độ là giới hạn bôi dầu. Số của SKF E cao hơn (29414 E: C 520 kN) nên không trộn hãng.

Mã	d (mm)	D (mm)	T chiều cao (mm)	Ca tải động dọc trục (kN)	C0a tải tĩnh dọc trục (kN)	Tốc độ giới hạn, bôi dầu (vòng/phút)	Khối lượng (kg)
29412	60	130	42	315	805	2.600	2,78
29413	65	140	45	370	945	2.400	3,44
29414	70	150	48	405	1.040	2.200	4,19
29415	75	160	51	465	1.190	2.100	5,07
29416	80	170	54	510	1.380	1.900	6,09
29317	85	150	39	295	820	2.300	2,94
29318	90	155	39	320	915	2.300	3,08
29320	100	170	42	385	1.160	2.100	3,94
29420	100	210	67	760	2.130	1.500	11,5
29322	110	190	48	495	1.500	1.800	5,78
29422	110	230	73	940	2.620	1.400	15
29324	120	210	54	595	1.770	1.600	7,92

Bảng tra kích thước vòng bi tang trống chặn

Bảng tra liệt kê d, D, T (mm) của 23 mã gốc, hai nhóm Dãy 293 và Dãy 294, d từ 60 đến 360 mm; T là chiều cao vòng bi chặn. Kích thước theo catalogue SKF, các mã có trong bảng tải phía trên đã đối chiếu catalogue NTN.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
Dãy 293	85 – 360	140 – 560	12	29317, 29318, 29320
Dãy 294	60 – 160	130 – 320	11	29412, 29413, 29415

Nhóm	Mã	d (mm)	D (mm)	T (mm)	Biến thể có sẵn
Dãy 293	29317	85	150	39	E
Dãy 293	29318	90	155	39	E
Dãy 293	29320	100	170	42	E
Dãy 293	29322	110	190	48	E
Dãy 293	29324	120	210	54	E
Dãy 293	29326	130	225	58	E
Dãy 293	29328	140	240	60	E
Dãy 293	29330	150	250	60	E
Dãy 293	29332	160	270	67	E
Dãy 293	29334	170	280	67	E
Dãy 293	29344	220	360	85	E
Dãy 293	29372	360	560		hở
Dãy 294	29412	60	130	42	E
Dãy 294	29413	65	140	45	E
Dãy 294	29415	75	160	51	E
Dãy 294	29417	85	180		E
Dãy 294	29418	90	190		E
Dãy 294	29420	100	210	67	E
Dãy 294	29424	120	250	78	E
Dãy 294	29426	130	270		E
Dãy 294	29428	140	280	85	E
Dãy 294	29430	150	300	90	E
Dãy 294	29432	160	320	95	E

• Hai số cuối nhân 5 ra d: 29412 là 60 mm, 29420 là 100 mm.
• Vòng bi cũ mất mã thì đo d, D và chiều cao T bằng thước cặp rồi so với bảng tra kích thước vòng bi, cách đọc mã ở bài ký hiệu vòng bi.

Bảng giá vòng bi tang trống chặn

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%, hàng chính hãng có CO, CQ; mua số lượng giá thấp hơn.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
Dãy 293	29318	từ 12.192.000
Dãy 293	29320	từ 13.192.400
Dãy 293	29324	từ 16.119.000
Dãy 293	29326	từ 17.778.000
Dãy 293	29328	từ 20.011.100
Dãy 293	29330	từ 20.042.000
Dãy 293	29332	từ 26.550.000
Dãy 294	29412	từ 8.818.000
Dãy 294	29415	từ 12.421.000
Dãy 294	29418	từ 13.942.000
Dãy 294	29420	từ 16.892.000
Dãy 294	29424	từ 23.080.000
Dãy 294	29426	từ 27.168.000
Dãy 294	29428	từ 30.777.000
Dãy 294	29430	từ 38.070.540
Dãy 294	29432	từ 43.605.000

Chọn dãy 293 hay 294 theo tải dọc trục

Loại này dùng ở tời, cần cẩu, máy đùn nhựa, bơm đứng cỡ lớn, tua bin thủy điện, máy nghiền đứng.

• Tải dọc trục: dãy 293 cho tải vừa (29320: Ca 385 kN), dãy 294 cho tải nặng (29420: Ca 760 kN, T 67 mm).
• Tải hướng kính: giữ Fr/Fa không quá 0,55; vượt thì thêm vòng bi hướng kính.
• Bôi trơn và tốc độ: dùng dầu, không dùng mỡ; giới hạn dầu NTN là 2.100 vòng/phút với 29320 và 1.500 với 29420.
• Hãng: ghi rõ hãng khi đặt hậu tố E, vì 29414 E của SKF C 520 kN so với 405 kN của NTN.

Lỗi thường gặp ở vòng bi tang trống chặn và cách xử lý

Bốn hiện tượng hay gặp khi lắp và chạy loại này.

Hiện tượng	Nguyên nhân	Cách xử lý
Nóng, mòn lồng đồng, kẹt	Bôi mỡ thay cho dầu; NTN nêu loại này phải bôi dầu	Bôi dầu tuần hoàn hoặc ngâm dầu theo hãng
Mòn không đều, con lăn nứt rãnh	Tải hướng kính quá lớn, Fr/Fa vượt 0,55	Thêm vòng bi hướng kính riêng, không để vòng bi chặn gánh tải này
Rung, ồn khi chạy nhanh	Quá tốc độ giới hạn dầu (29420: 1.500; 29320: 2.100 vòng/phút)	Giảm tốc độ hoặc dùng cỡ nhỏ hơn, đúng dãy
Báo nhầm kích thước	Bảng nhà bán ghi sai D hoặc B; 29320 là D 170, T 42 mm theo NTN	Đối chiếu catalogue hãng trước khi chốt mã

Đặt hàng theo mã in trên vành

Đọc mã in trên vòng trục hoặc vòng gối (29320, 29420…) hoặc đo d, D, T, rồi gửi ảnh qua Zalo; báo giá trong ngày. Kho có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Hàng vòng bi NTN và SKF chính hãng; HRB không có loại này.

Số liệu trên trang theo catalogue SKF; tiêu chuẩn tham chiếu: kích thước vòng bi chặn theo ISO 104, dung sai theo ISO 199, tải trọng động theo ISO 281.
