Vòng bi mắt trâu GE 12 đến GE 120, loại ES, ES-2RS, TXA-2LS và đầu nối SI, SA

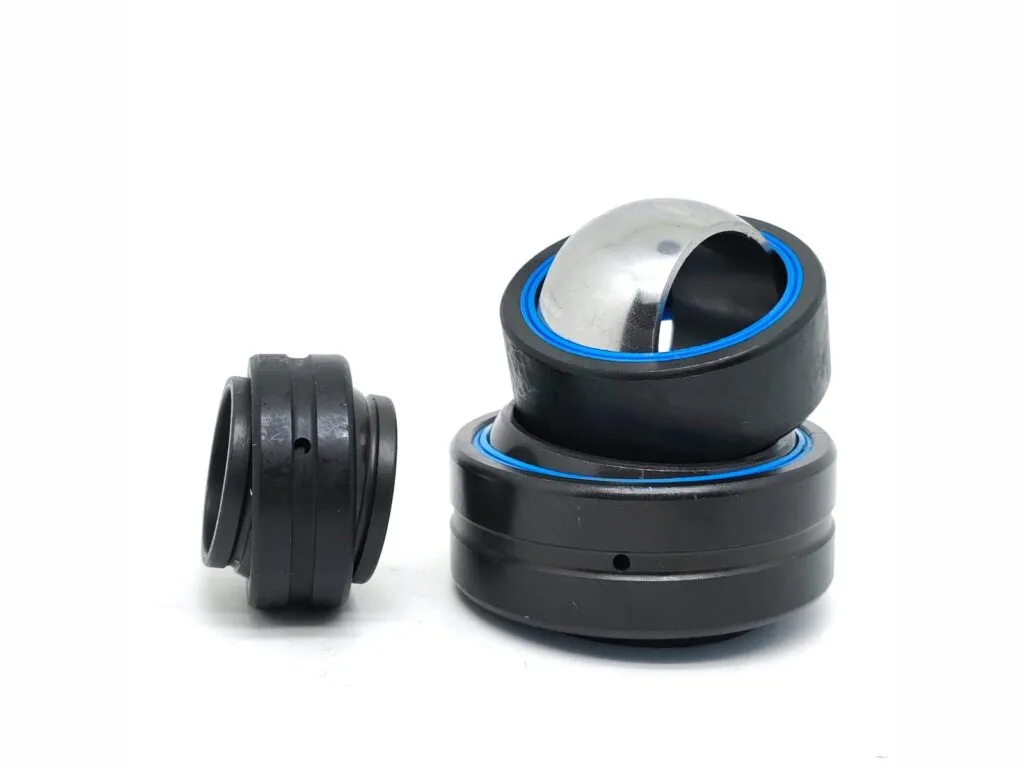

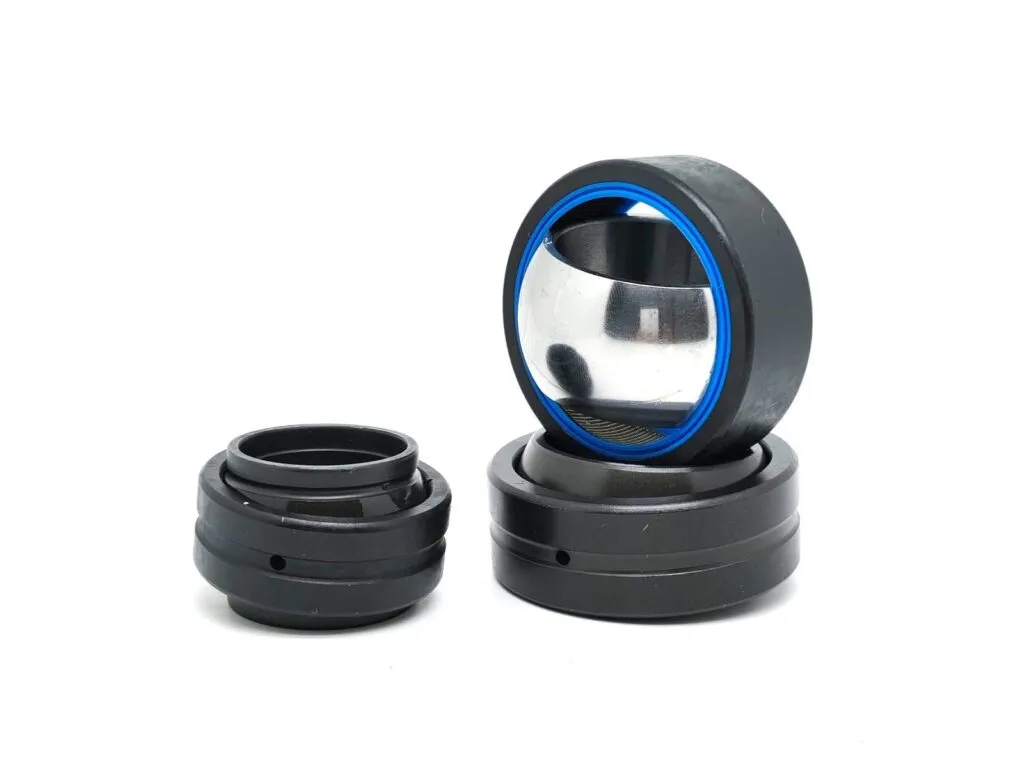

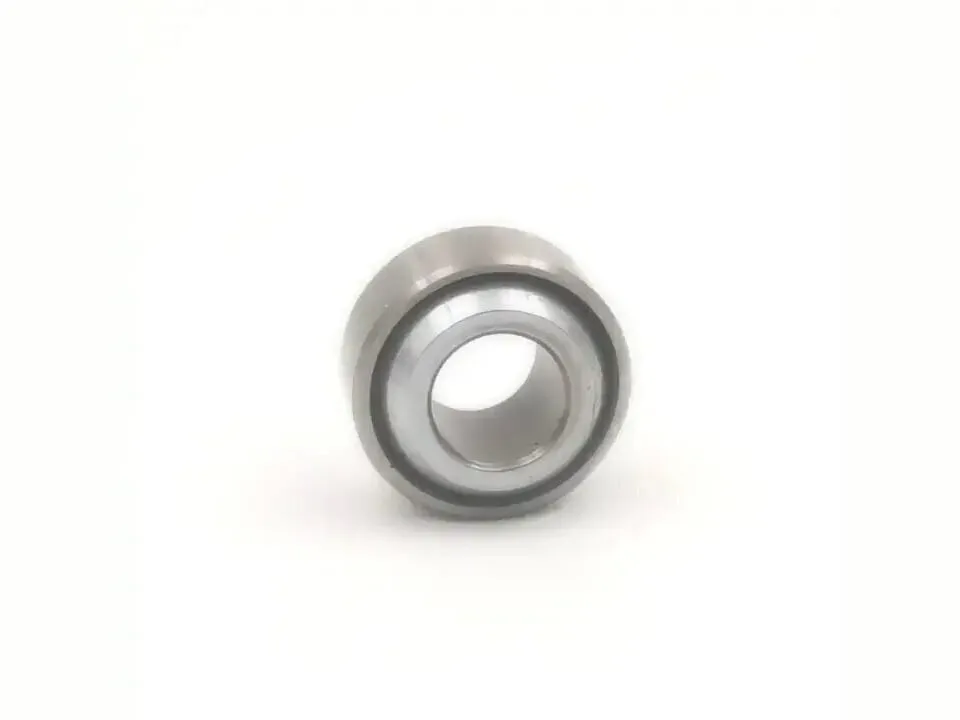

Vòng bi mắt trâu (bi mắt trâu, bạc đạn mắt trâu, ổ trượt khớp cầu) gồm vòng trong hình cầu trượt trong vòng ngoài lõm cầu, cho trục nghiêng lệch mà vẫn chịu tải nặng. SKF GE 20 ES cỡ 20x35x16 mm có C 30 kN, C0 146 kN, góc nghiêng 9°; kho bán d 12 đến 120 mm.

Vòng bi mắt trâu là gì, khác vòng bi cầu thế nào

Mặt trượt của vòng bi mắt trâu là thép/thép hoặc thép/PTFE, không có bi lăn như vòng bi cầu. Ổ chịu tải hướng kính lẫn dọc trục, hợp chỗ tải nặng, quay chậm hoặc dao động: góc nghiêng từ vài độ tới 17° tùy cỡ.

Các loại vòng bi mắt trâu theo mặt trượt và hậu tố

Mã GE chia theo che chắn và mặt trượt, số theo SKF. Chỉ TXE và TXA không cần bảo dưỡng.

• GE..E (d tới 12 mm): thép/thép, hở, không rãnh bôi trơn; GE 12 E cỡ 12x22x10 mm, C 10,8 kN.
• GE..ES (d 15 đến 200 mm): thép/thép, hở, bôi trơn qua lỗ và rãnh; GE 60 ES có C 245 kN.

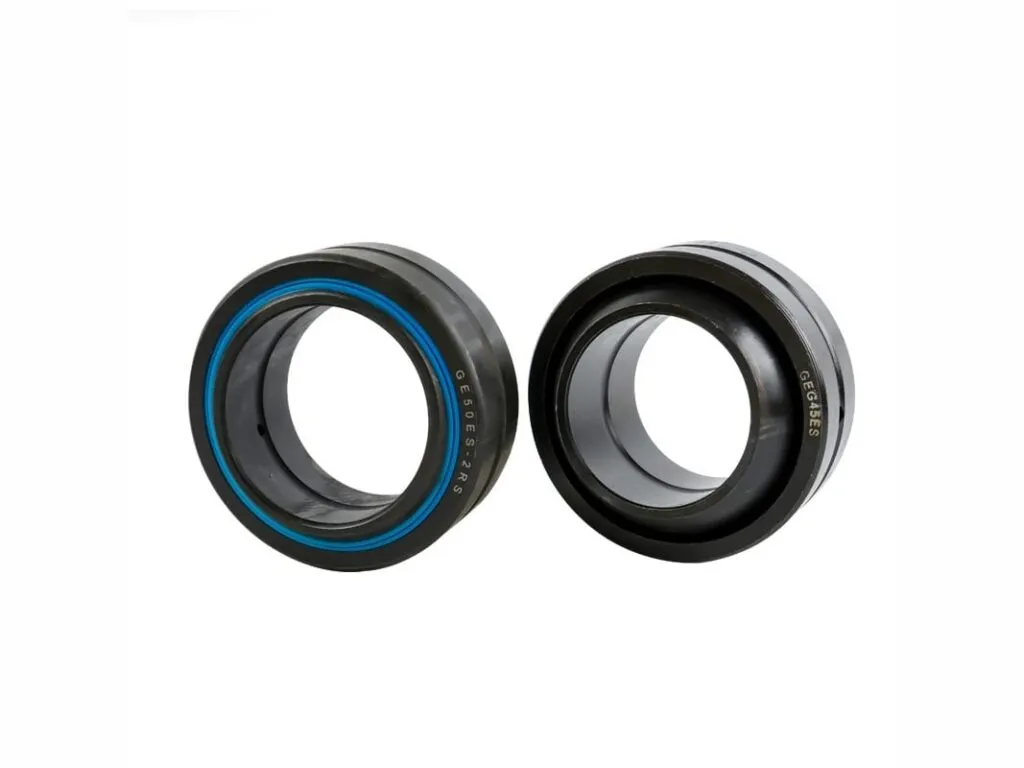

• GE..ES-2RS (d 15 đến 300 mm): tải như ES, thêm phớt hai môi; vẫn cần bôi trơn định kỳ.
• GE..TXE-2LS (d 20 đến 90 mm), GE..TXA-2LS (d 100 đến 300 mm): thép/PTFE vải, phớt ba môi, không cần bảo dưỡng; GE 120 TXA-2LS có C 2.700 kN so với 950 kN của GE 120 ES-2RS.
• GEH..ES-2RS: nghiêng 17° ở GEH 20 so với 9° của GE 20 ES-2RS.
• Đầu nối SI (ren trong), SA (ren ngoài): thân ren có sẵn ổ, bắt vào ty hoặc thanh truyền; SI 20 ES ren M20x1,5.

Thông số kỹ thuật vòng bi mắt trâu

GE 20 ES nghiêng 9° và GE 60 ES nghiêng 6° theo SKF: góc giảm khi cỡ tăng. Bảng gom cấu tạo, nhiệt độ, bảo dưỡng và mã tiêu biểu.

Thông số	Giá trị
Dải d và D của dòng	d 12 đến 120 mm; D 22 đến 180 mm; 14 mã GE
Mặt trượt	GE..E, ES, ES-2RS: thép/thép, phủ chất bôi trơn chạy rà; GE..TXE, TXA: thép/PTFE vải
Bảo dưỡng	ES, ES-2RS, ES-2LS cần bôi trơn định kỳ; TXE-2LS, TXA-2LS không cần bảo dưỡng
Phớt	RS: phớt hai môi; LS: phớt ba môi chịu nặng; kiểu hở không phớt
Nhiệt độ, thép/thép hở	-50 đến +200 °C; tải giảm khi trên +120 °C
Nhiệt độ, thép/thép có phớt	Phớt RS (d dưới 320 mm): -30 đến +130 °C; phớt LS: -55 đến +110 °C
Nhiệt độ, thép/PTFE vải	Không phớt: -50 đến +150 °C; phớt LS: -50 đến +110 °C; tải giảm khi trên 65 °C
Khe hở hướng kính	Normal theo ISO 12240-1:1998; có thể đặt C2 (nhỏ hơn) hoặc C3 (lớn hơn)
GE 12 E	12x22x10 mm, C 7 mm; nghiêng 10°; C 10,8 kN; C0 54 kN
GE 20 ES	20x35x16 mm, C 12 mm; nghiêng 9°; C 30 kN; C0 146 kN
GE 25 ES	25x42x20 mm, C 16 mm; nghiêng 7°; C 48 kN; C0 240 kN
GE 60 ES	60x90x44 mm, C 36 mm; nghiêng 6°; C 245 kN; C0 1.220 kN
GE 120 TXA-2LS	120x180x85 mm, C 70 mm; nghiêng 6°; C 2.700 kN; C0 4.500 kN; nặng 8,25 kg
Đầu nối SI 20 ES / SA 20 ES	d 20, ren M20x1,5, B 16 mm; SI: C0 57 kN; SA: C0 42,5 kN; nghiêng 9°

Tải trọng và góc nghiêng vòng bi mắt trâu mã thông dụng

Bảng SKF cho GE 12 E, GE 15 ES đến GE 80 ES; bản -2RS cùng tải với bản ES.

Mã	d (mm)	D (mm)	B (mm)	C (mm)	dk (mm)	Góc nghiêng α (độ)	Tải động C (kN)	Tải tĩnh C0 (kN)
GE 12 E	12	22	10	7	18	10	10,8	54
GE 15 ES	15	26	12	9	22	8	17	85
GE 17 ES	17	30	14	10	25	10	21,2	106
GE 20 ES	20	35	16	12	29	9	30	146
GE 25 ES	25	42	20	16	35,5	7	48	240
GE 30 ES	30	47	22	18	40,7	6	62	310
GE 35 ES	35	55	25	20	47	6	80	400
GE 40 ES	40	62	28	22	53	7	100	500
GE 45 ES	45	68	32	25	60	7	127	640
GE 50 ES	50	75	35	28	66	6	156	780
GE 60 ES	60	90	44	36	80	6	245	1.220
GE 70 ES	70	105	49	40	92	6	315	1.560
GE 80 ES	80	120	55	45	105	6	400	2.000

Cỡ lớn GE 110, 120 ES-2RS và dòng TXA-2LS nằm ở bảng sau.

Mã	d (mm)	D (mm)	B (mm)	C (mm)	Góc nghiêng α (độ)	Tải động C (kN)	Tải tĩnh C0 (kN)	Khối lượng (kg)	Vật liệu mặt trượt
GE 110 ES-2RS	110	160	70	55	6	655	3.250	4,8	thép/thép, bôi trơn định kỳ
GE 120 ES-2RS	120	180	85	70	6	950	4.750	8,25	thép/thép, bôi trơn định kỳ
GE 100 TXA-2LS	100	150	70	55	6	1.730	2.850	4,4	thép/PTFE vải, không cần bôi trơn
GE 110 TXA-2LS	110	160	70	55	6	1.860	3.100	4,8	thép/PTFE vải, không cần bôi trơn
GE 120 TXA-2LS	120	180	85	70	6	2.700	4.500	8,25	thép/PTFE vải, không cần bôi trơn

Đầu nối SI, SA ghi C0 của cả thân, thấp hơn ổ GE cùng cỡ.

Mã	Kiểu	d (mm)	Ren	d2 (mm)	B (mm)	h tâm đến đầu ren (mm)	Góc nghiêng α (độ)	Tải động C (kN)	Tải tĩnh C0 của cả thân (kN)
SI 12 E	ren trong	12	M12	35	10	50	10	10,8	25,5
SI 20 ES	ren trong	20	M20x1.5	54	16	77	9	30	57
SI 30 ES	ren trong	30	M30x2	75	22	110	6	62	116
SA 12 E	ren ngoài	12	M12	35	10	54	10	10,8	24,5
SA 20 ES	ren ngoài	20	M20x1.5	54	16	78	9	30	42,5
SA 30 ES	ren ngoài	30	M30x2	75	22	110	6	62	81,5

Bảng tra kích thước vòng bi mắt trâu GE

Bảng tra gồm d, D, B (mm) của 14 mã gốc nhóm GE, d 12 đến 120 mm, D 22 đến 180 mm; kích thước theo catalogue SKF. Bảng tóm xem theo nhóm, bảng đủ liệt kê từng mã.

Nhóm	Dải d (mm)	Dải D (mm)	Số mã	Mã mẫu
GE	12 – 120	22 – 180	14	GE 12, GE 15, GE 17

Nhóm	Mã	d (mm)	D (mm)	B (mm)	Biến thể có sẵn
GE	GE 12	12	22	10	E
GE	GE 15	15	26	12	ES-2RS
GE	GE 17	17	30	14	ES
GE	GE 20	20	35	16	ES
GE	GE 25	25	42	20	ES, ES-2RS
GE	GE 30	30	47	22	ES, ES-2RS
GE	GE 35	35	55	25	ES, ES-2RS
GE	GE 40	40	62	28	ES, ES-2RS
GE	GE 45	45	68	32	ES, ES-2RS
GE	GE 50	50	75	35	ES, ES-2RS
GE	GE 60	60	90	44	ES, ES-2RS
GE	GE 70	70	105	49	ES, ES-2RS
GE	GE 110	110	160	70	ES-2RS
GE	GE 120	120	180	70	ES-2RS, TXA-2LS

• Mất mã thì đo d, D, B bằng thước cặp (GE 20 ES ra 20, 35, 16 mm); xem bảng tra kích thước vòng bi.

Bảng giá vòng bi mắt trâu

Giá bán lẻ tham khảo theo vòng, chưa VAT 8%: hàng chính hãng có CO, CQ; vòng bi HRB giá thấp hơn, mua số lượng giá thấp hơn nữa.

Cột hàng chính hãng ghi giá bán lẻ thị trường tra ngày 29/10/2026 (thấp nhất đến cao nhất trên các biến thể của mã); giá chưa gồm VAT 8%.

Nhóm	Mã	Giá hàng SKF chính hãng (đ/vòng)
GE	GE 12	từ 93.950
GE	GE 17	từ 235.000
GE	GE 20	từ 236.000
GE	GE 25	289.000 – 368.000
GE	GE 30	323.000 – 406.000
GE	GE 35	414.000 – 504.500
GE	GE 40	466.000 – 556.200
GE	GE 45	597.000 – 713.000
GE	GE 50	từ 909.000
GE	GE 60	1.251.000 – 1.352.000
GE	GE 70	từ 2.142.000
GE	GE 120	7.670.000 – 17.293.000

Cách chọn vòng bi mắt trâu theo tải, bôi trơn và môi trường

Tải nặng, quay chậm, nghiêng lệch: chọn GE..ES, d 25 mm có C 48 kN, C0 240 kN.

• Muốn bỏ việc bôi trơn: GE..TXE-2LS (d 20 đến 90) hoặc GE..TXA-2LS (d 100 đến 300 mm).
• Có bụi, nước bắn: bản phớt -2RS (-30 đến +130 °C) hoặc -2LS (-55 đến +110 °C).
• Cần góc lớn: GEH..ES-2RS nghiêng 12° đến 17°, GE chỉ 6° đến 10°, đổi lại D và B to hơn.
• Cần gắn ty ren: đầu nối SI hoặc SA.

Lỗi thường gặp ở vòng bi mắt trâu và cách xử lý

Bốn lỗi đều từ bôi trơn, nhiệt độ hoặc nhầm mã.

Hiện tượng	Nguyên nhân	Cách xử lý
Kẹt, mòn nhanh, kêu	Bản thép/thép (ES, ES-2RS) không được bôi trơn định kỳ; chỉ TXE, TXA không cần bảo dưỡng	Bơm mỡ qua lỗ bôi trơn theo định kỳ, hoặc đổi sang TXE, TXA
Rơ sau một thời gian	Mặt trượt mòn; tải giảm khi trên +120 °C (thép/thép) hoặc trên 65 °C (thép/PTFE vải)	Kiểm tra nhiệt độ làm việc; đổi loại có phớt nếu bụi nhiều
Dùng nhầm C0 của đầu nối SI cho ổ GE	C0 đầu nối là tải của cả thân (SI 20 ES 57 kN), thấp hơn GE 20 ES (146 kN)	Dùng bảng của đầu nối khi tính tải tĩnh
Nhầm GE 25 ES với GE 25 ES-2RS	Cùng kích thước và tải, khác phớt hai bên	Chọn ES-2RS khi có bụi nước, ES khi cần dễ bôi trơn

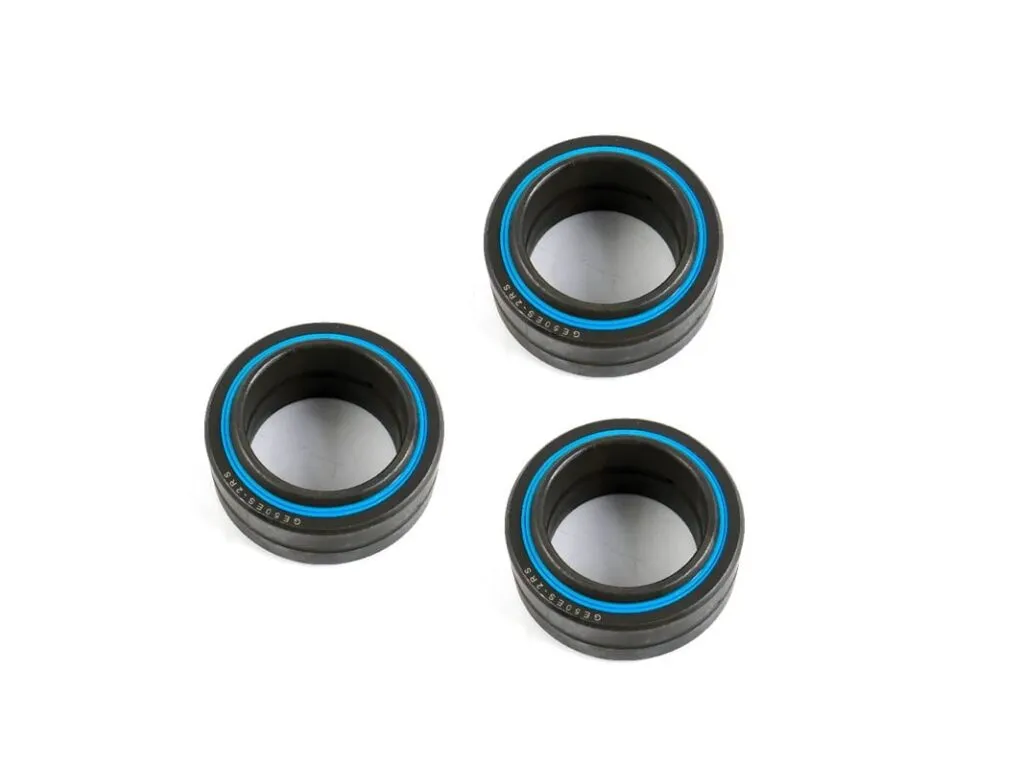

Đặt vòng bi mắt trâu theo mã GE in trên vành

Đọc mã in trên vành, như GE 25 ES-2RS, gửi ảnh qua Zalo, kho báo giá trong ngày. Hàng vòng bi SKF có CO, CQ, xuất VAT, giao toàn quốc. Ổ thép/thép bôi trơn bằng súng bơm mỡ và mỡ bôi trơn vòng bi; xem cả nhóm vòng bi công nghiệp.
