Vòng bi FAG dãy 6201 đến 6305, loại C-2HRS, 2Z, 2RSR

Vòng bi FAG (bạc đạn FAG, ổ bi FAG) là vòng bi của Đức thuộc tập đoàn Schaeffler, xếp trong nhóm vòng bi theo hãng của kho. Dãy 6201 đến 6305 bản C-2HRS có đường kính trong 12 đến 40mm, Cr từ 8 đến 33,5 kN.

Vòng bi FAG của nước nào, nhà máy ở đâu

FAG khởi nguồn năm 1883 tại Schweinfurt, Đức, khi Friedrich Fischer chế tạo máy mài bi thép. Nay hãng thuộc Schaeffler (trụ sở Herzogenaurach, sở hữu cả INA và LuK). Mốc mua lại FAG là năm 2001 hoặc 2002 tùy nguồn; Schaeffler và INA lập năm 1946, không phải 1883.

Schaeffler Việt Nam nhận nhà máy Biên Hòa, KCN Amata, Đồng Nai từ tháng 10/2007: vòng bi côn từ tháng 3/2008, vòng bi cầu rãnh sâu D dưới 120mm từ 2020. Hộp ghi sản xuất tại Việt Nam vì thế không phải dấu hiệu hàng giả.

Các dòng vòng bi FAG kho có

FAG làm đủ các kết cấu chịu tải hướng kính, dọc trục và tải nặng, kèm hạng chất lượng X-life (XL). Kho tra và báo giá theo từng dòng sau.

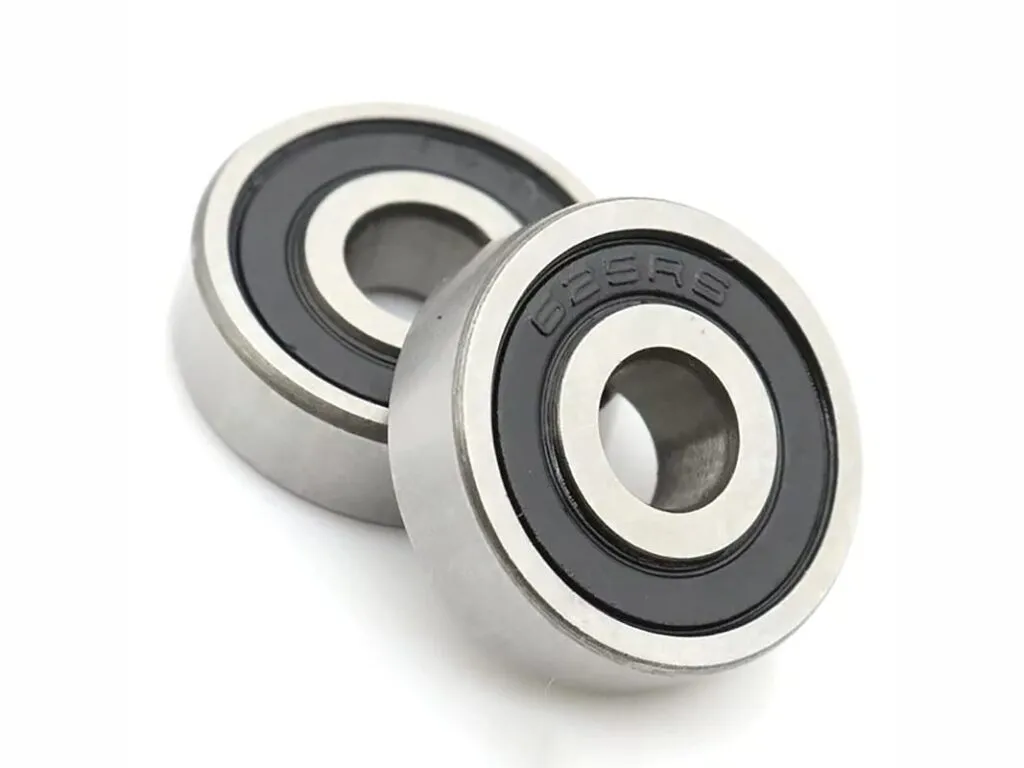

• Cầu rãnh sâu: dãy 62xx, 63xx thế hệ C, cùng cỡ với vòng bi 6200.

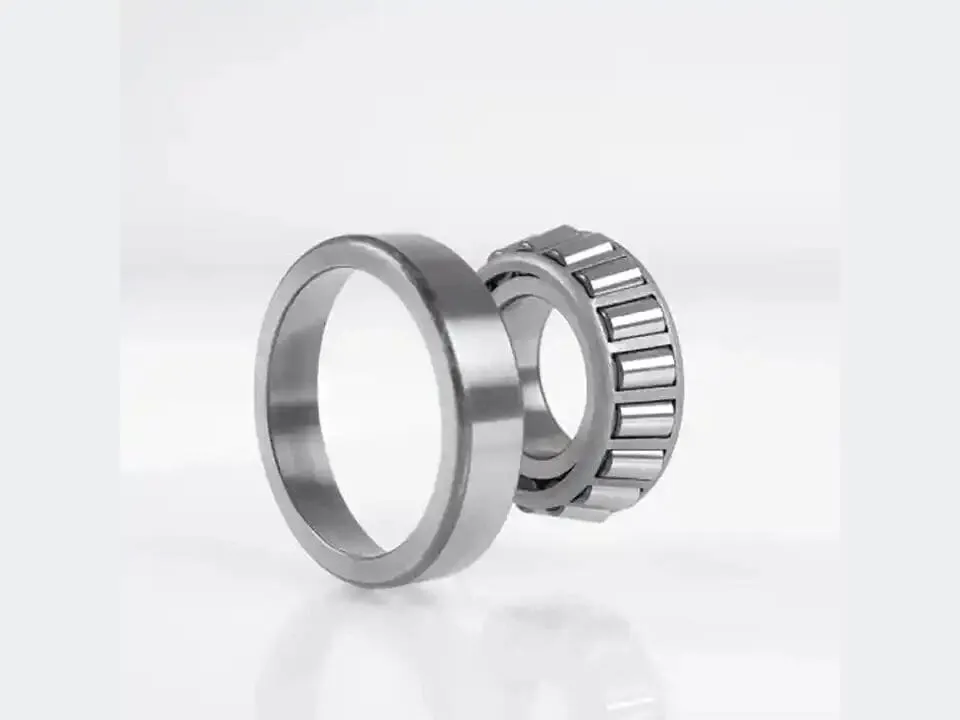

• Côn: 30205 và các mã cùng dãy, xem thêm vòng bi côn 30205.
• Tang trống: 22210-E1-XL cho tải lớn, cùng nhóm vòng bi tang trống.
• Đũa trụ và đỡ chặn: NU205-E-XL-TVP2, 72xx-B, 73xx-B, ổ chặn bi 511xx, 512xx.

Cách đọc hậu tố vòng bi FAG

Hậu tố FAG nằm sau số dãy, cho biết phớt, khe hở và hạng chất lượng. Mã 6205-C-2HRS đọc là dãy 6205, thế hệ C, phớt tiếp xúc hai bên. Quy tắc chung của mọi hãng nằm ở bài ký hiệu vòng bi.

• C-2HRS: phớt tiếp xúc hai bên, thay mã 2RSR ở dãy 62xx, 63xx.
• 2RSR: thế hệ cũ, còn dùng ở dãy 60xx.

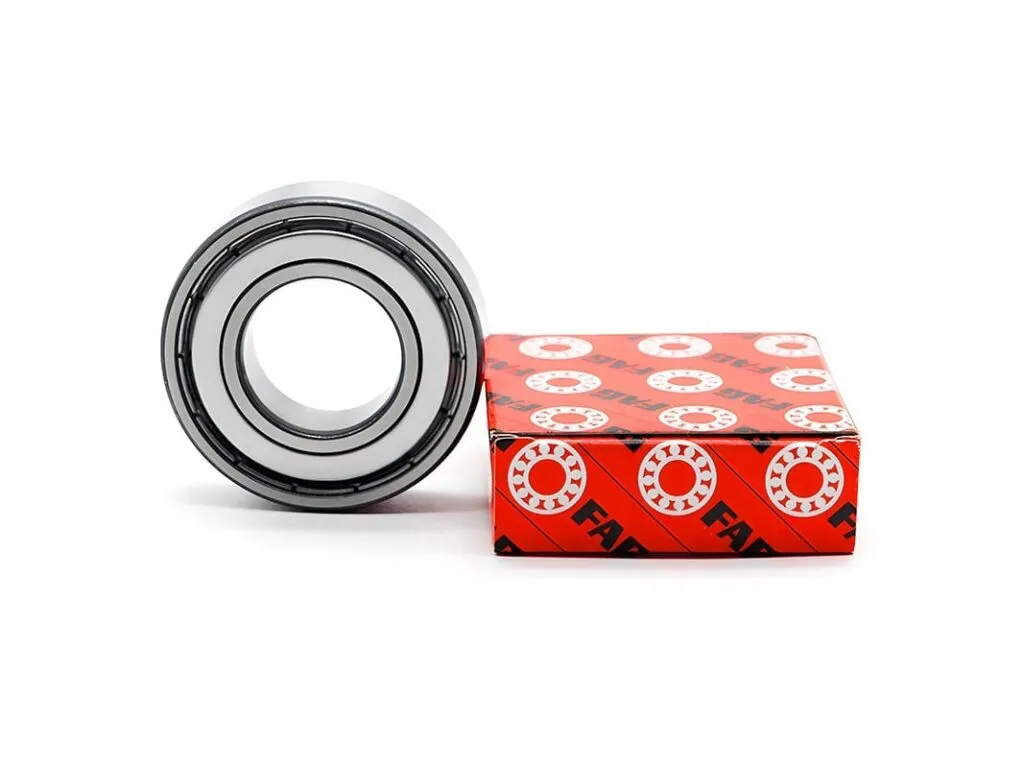

• C-2Z (2Z): nắp chắn không tiếp xúc, 2ZR là tên cũ.
• C3: khe hở hướng kính lớn hơn CN.
• XL, E1, K: X-life; không gờ giữa; lỗ côn 1:12.
• E, TVP2: thiết kế tăng tải; vòng cách nhựa PA66 liền, dạng cửa sổ.

Thông số kỹ thuật vòng bi FAG

Dãy 6201 đến 6305 bản C-2HRS theo catalogue Schaeffler/FAG có Cr 8 đến 33,5 kN, C0r 3,1 đến 17,8 kN, tốc độ giới hạn 7.800 đến 22.500 vòng/phút.

Thông số	Giá trị
Nước, khởi nguồn	Đức, Schweinfurt, 1883; nhãn FAG đăng ký 1905
Chủ sở hữu	Schaeffler, Herzogenaurach, Đức
Nhà máy ở Việt Nam	Biên Hòa, Đồng Nai; nhà máy mới khánh thành tháng 5/2019, 50.000 m²
Dòng sản phẩm	Cầu rãnh sâu, côn, tang trống, đũa trụ, đỡ chặn, ổ chặn bi, tự lựa, gối đỡ
6205-C-2HRS	25x52x15mm; Cr 15,9 kN; C0r 7,8 kN; 0,125 kg; giới hạn 12.200 vòng/phút
6205-C-2Z	Cr 15,9 kN; giới hạn 18.400, tham chiếu 16.000 vòng/phút
6208-C-2HRS	40x80x18mm; Cr 33,5 kN; C0r 17,8 kN; 0,358 kg; 7.800 vòng/phút
Vòng cách 6205-C-2HRS	JN, thép tấm
Hạng chất lượng	X-life (XL)
Mã đổi	6205-2RSR thành 6205-C-2HRS; 6205-2Z thành 6205-C-2Z; 2ZR thành 2Z
Không có trong catalogue	6300-C-2HRS, 6300-2RSR; 30209-XL lấy bản 30209-A

Tải trọng và tốc độ vòng bi FAG mã thông dụng

Bảng theo catalogue Schaeffler/FAG, bản phớt 2HRS tiếp xúc nên chỉ có tốc độ giới hạn. Số của FAG không dùng cho hãng khác.

Mã	d (mm)	D (mm)	B (mm)	Cr (kN)	C0r (kN)	Tốc độ giới hạn (vòng/phút)	Khối lượng (kg)
6201-C-2HRS	12	32	10	8	3,1	22.500	0,036
6202-C-2HRS	15	35	11	8,9	3,75	19.400	0,044
6203-C-2HRS	17	40	12	11	4,75	16.900	0,064
6204-C-2HRS	20	47	14	14,7	6,6	14.500	0,103
6205-C-2HRS	25	52	15	15,9	7,8	12.200	0,125
6206-C-2HRS	30	62	16	22	11,3	10.200	0,193
6207-C-2HRS	35	72	17	29,5	15,4	8.600	0,272
6208-C-2HRS	40	80	18	33,5	17,8	7.800	0,358
6301-C-2HRS	12	37	12	11,5	4,2	21.700	0,058
6303-C-2HRS	17	47	14	15,8	6,5	15.700	0,120
6304-C-2HRS	20	52	15	18,5	7,8	14.000	0,150
6305-C-2HRS	25	62	17	26,5	11,5	11.300	0,218

Cỡ ngoài dãy này tra ở bảng tra kích thước vòng bi.

Bảng giá vòng bi FAG

Giá tham khảo theo vòng, ghi nhận ngày 12/10/2026. Kho báo giá chính thức theo mã in trên vành; đơn số lượng giá thấp hơn.

Mã	Giá (đ/vòng)
6201-2Z-C3	46.000
6203-2Z	49.000
6204-2RSR	65.000
6205-2Z	67.000
6205-2Z-C3	67.000
6207-2Z-C3	124.000
6208-2Z-C3	162.000
6210-2Z	196.000
6301-2Z	65.000
6303-2Z	73.000
6304-2Z	83.000
6305-2Z	106.000

Bản C-2HRS ở dãy 62xx và mã 6200, 6202, 6300 báo giá theo đơn.

Nhận biết vòng bi FAG chính hãng

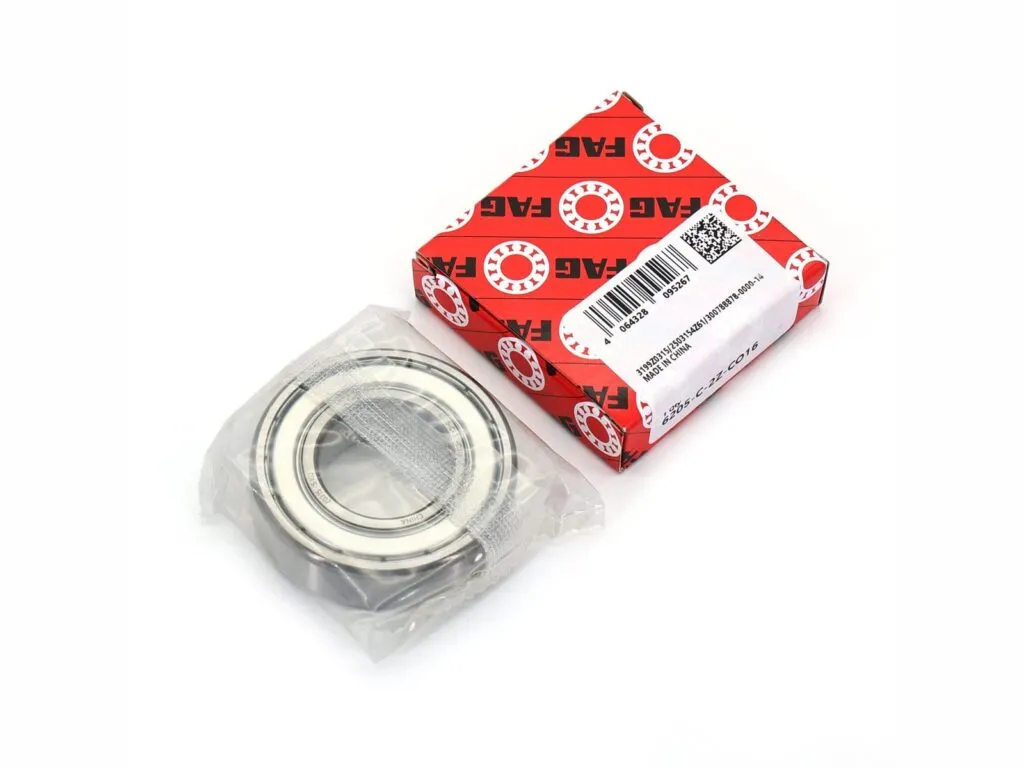

Hộp FAG mang mã DataMatrix chuẩn GS1, chứa GTIN và số sê-ri riêng từng hộp. Quét bằng ứng dụng Schaeffler OriginCheck; một mã thật bị quét nhiều lần thì ứng dụng cảnh báo. Nghi hàng giả báo qua [email protected].

Đặt vòng bi FAG theo mã

Đọc mã in trên vành, gồm cả hậu tố, rồi gửi ảnh qua Zalo; kho báo giá trong ngày. Hàng có CO, CQ, xuất hóa đơn VAT, giao toàn quốc. Đơn ghi mã cũ 6205-2RSR được đối chiếu 25x52x15mm rồi chào 6205-C-2HRS.
